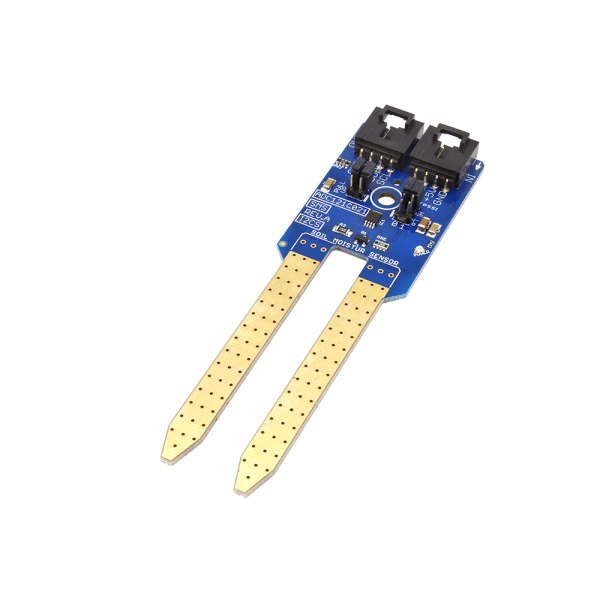

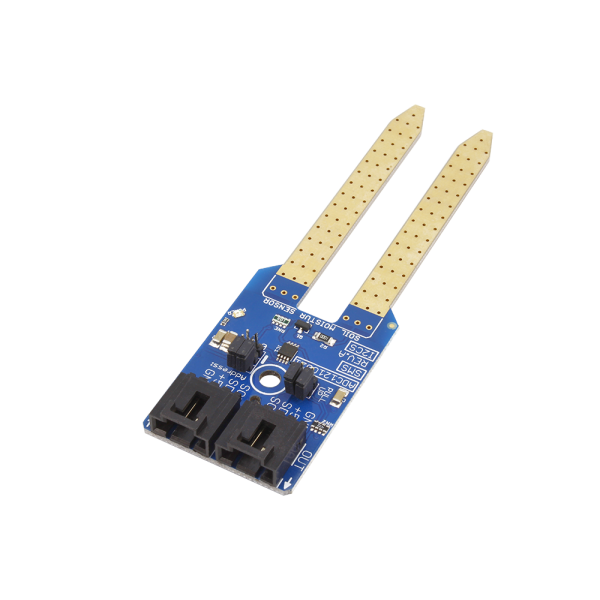

NCD PR46-7 아날로그-디지털 변환기 ADC121C021이있는 토양 수분 센서

NCD PR46-7 아날로그-디지털 변환기 ADC121C021이있는 토양 수분 센서

MODEL
PR46-7
브랜드
NCD
제품 자료
제품문의 구매하기

토양 수분·수위·누수를
전도도로 감지하는 I2C 모듈

NCD PR46-7 · PR46-6 · PR46-14 토양 수분 · 수위 · 물 감지 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR46-7, PR46-6, PR46-14는 물의 전도도를 이용해 토양 수분(PR46-7), 수위(PR46-6), 누수(PR46-14)를 각각 감지하는 I2C 미니 모듈(토양 수분 센서·수위 센서·물 감지 센서)입니다. 온실과 수경 재배 현장의 수분 상태를 12비트 ADC121C021 값으로 출력합니다.

PR46-7과 PR46-6은 전도도에 비례한 0~4095 값을 출력하고 포트 하나에 8대까지 연결하므로 구역별 수분을 한 버스에서 읽습니다. PR46-14는 부저로 직접 알림을 울리므로 호스트 없이 누수 경보에 사용합니다. 이 센서들은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 연결 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

0 ~ 4095

12비트 전도도 기반 출력 범위

0.75 제곱인치

수위와 물 감지 패드 면적

8대

PR46-7 · PR46-6 포트당 연결 수

부저

PR46-14 알림 출력

특징

전도도 값으로
수분을 판단

핵심 특징현장에서 달라지는 점
12비트 ADC121C021전도도를 0~4095의 4,096단계 값으로 변환하므로 건조에서 포화까지의 변화를 세밀하게 기록합니다.
전도도 기반 측정물이 닿는 면적과 전도도에 따라 값이 달라져 토양과 물의 상태 차이를 숫자로 비교합니다.
건조·습윤 기준 보정건조 상태와 습윤 상태의 값을 기준점으로 삼아 수분 정도를 계산하므로 설치 환경별로 한계를 정할 수 있습니다.
0.75 제곱인치 감지 패드실험, 실내 홍수 감지, 수경 재배의 수위 확인에 맞는 크기의 패드입니다.
부저 알림 (PR46-14)누수를 감지하면 온보드 부저가 울려 호스트 연결 없이도 현장에서 경보를 알립니다.
여분 GPIO 패드 (PR46-14)미사용 입출력 패드 2개를 외부 회로나 표시등 연결에 사용합니다.

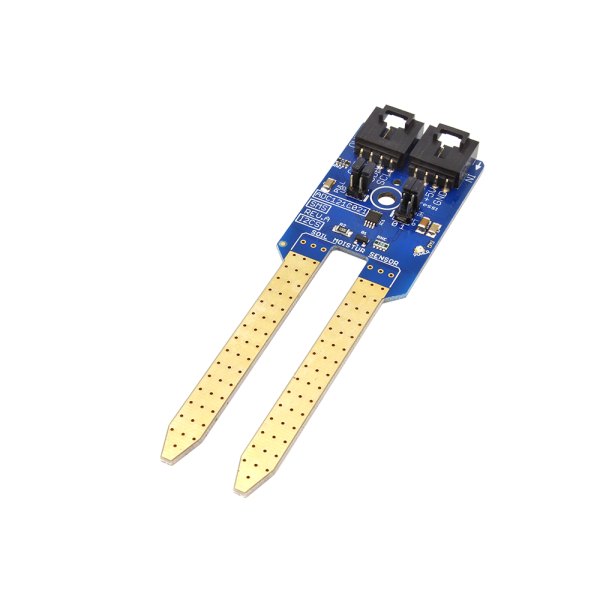

NCD PR46-7 - 두 개의 금속 전극이 달린 토양 수분 센서 기판 모습
두 개의 금속 전극이 달린 토양 수분 센서 기판 모습

측정 보정

염도 영향과
기준값 보정

토양의 염도는 전도도에 영향을 주므로 같은 수분이어도 값이 달라집니다. 따라서 토양 수분은 퍼센트로 바로 읽지 않고, 설치 지점에서 완전히 마른 상태와 충분히 젖은 상태의 값을 먼저 기록해 두고 그 사이의 비율로 계산합니다.

건조와 습윤 두 값으로 기준을 만듭니다

센서를 마른 흙에서 읽은 값과 물을 충분히 준 흙에서 읽은 값을 각각 저장해 두면 이후 측정값을 두 값 사이의 비율로 환산합니다. 실외에서는 사용하지 않는 실내·온실용이며, 방수 사양은 별도로 정해져 있지 않으므로 전자 부품 부위가 물에 잠기지 않게 설치합니다.

사양

토양 · 수위 · 물 감지
3개 모델 사양

항목PR46-7PR46-6PR46-14
용도토양 수분수위물 감지
읽는 방식ADC121C021 12비트, 전도도 기반 0~4095ADC121C021 12비트, 전도도 기반 0~4095온보드 부저, 여분 GPIO 패드 2개
감지 면적센서 스트립0.75 제곱인치0.75 제곱인치
I2C 포트당 연결 수8대8대1대
주소 설정온보드 주소 점퍼온보드 주소 점퍼해당 없음
(주)테솔 상품 코드162149045816214905851621821521

시리즈 공통 사양

항목사양
규격I2C 미니 모듈, 크로스 플랫폼
전원 · 연결5 VDC, 4핀 I2C 미니 모듈 커넥터
풀업 저항온보드 4.7K 점퍼 선택
구성품I2C 케이블 (76 mm) 포함
측정 특성전도도에 따라 값 변동, 토양 염도가 값에 영향
사용 환경실외 사용 불가

활용 분야

수분 상태를
모니터링하는 현장

  • 온실 원예 — 구역별 토양 수분을 상시 기록해 관수 시점을 정합니다.
  • 농업 현장 — 토양 상태를 원격으로 측정해 관리자에게 전송합니다.
  • 수경 재배 — 수조의 수위를 감시해 보충 시점을 알립니다.
  • 실내 누수 감지 — 바닥 패드로 물 유입을 감지해 부저로 경보합니다.

선택 가이드

측정 대상별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
토양 수분을 값으로 기록할 때PR46-7전도도 기반 0~4095 값을 출력하고 포트당 8대를 연결합니다.
수조나 탱크의 수위를 값으로 볼 때PR46-60.75 제곱인치 패드로 수위를 0~4095 값으로 읽습니다.
물이 닿으면 바로 알림이 필요할 때PR46-14온보드 부저와 여분 GPIO 패드 2개를 갖추었으며 포트당 1대만 연결합니다.

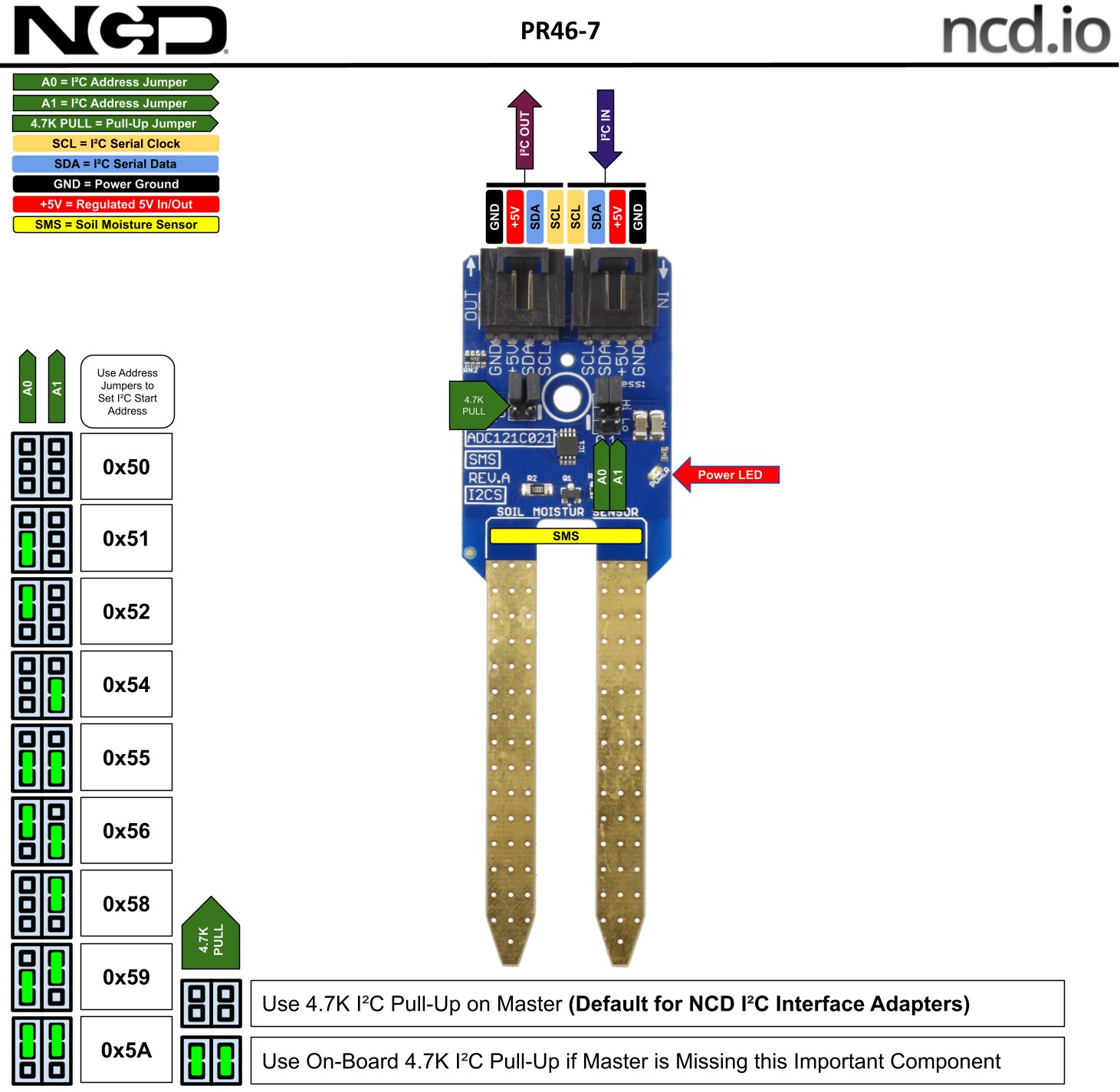

NCD PR46-7 - 토양 수분 센서 기판의 I2C 주소와 프로브 위치 설명도
토양 수분 센서 기판의 I2C 주소와 프로브 위치 설명도

구성·옵션

구성품과
별도 준비 품목

  • 구성품 — 센서 모듈과 I2C 케이블.
  • 별도 준비 — 호스트에 맞는 NCD I2C 쉴드 또는 어댑터.

제품 상세 이미지

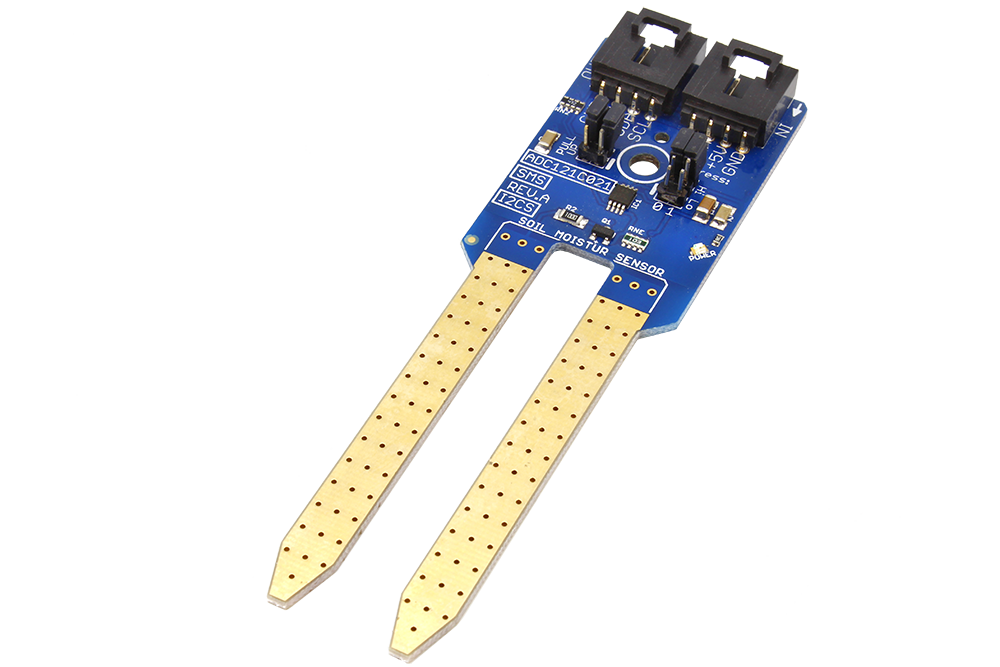

NCD PR46-7 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

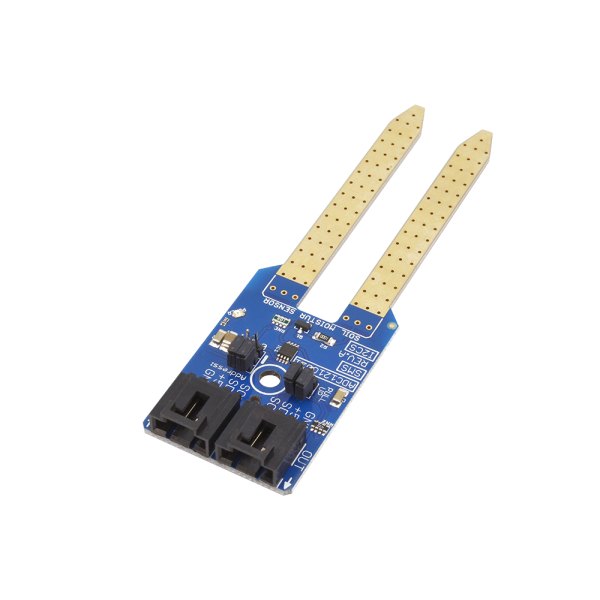

NCD PR46-7 - 토양 수분 센서의 I2C 커넥터와 전극 기판 모습
토양 수분 센서의 I2C 커넥터와 전극 기판 모습

관련 제품

PR46-7과 함께 보는
아날로그·환경 모듈
