NCD PR34-7 USB 프로그래밍 포트가있는 WiPy2 및 LoPy 용 I2C Shield

NCD PR34-7 USB 프로그래밍 포트가있는 WiPy2 및 LoPy 용 I2C Shield

MODEL
PR34-7
브랜드
NCD
제품 자료
제품문의 구매하기

Pycom 보드에
5 V I2C 포트를 더하는 쉴드

NCD PR34-7 · PR34-1 WiPy I2C 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR34-7과 PR34-1은 Pycom WiPy2·LoPy(PR34-7)와 WiPy(PR34-1) 보드에 NCD I2C 확장 포트를 더하는 I2C 쉴드(I2C Shield)입니다. 온보드 레벨 시프터가 호스트 I2C를 5 V 표준으로 변환하고, 마이크로 USB 하나로 전원과 프로그래밍을 처리합니다.

확장 포트에는 수백 종의 NCD 센서와 릴레이, FET 드라이버, 에너지 모니터링 장치를 연결할 수 있습니다. 포트의 5 V 전원은 GPIO 핀으로 켜고 끄는 구조이며, 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

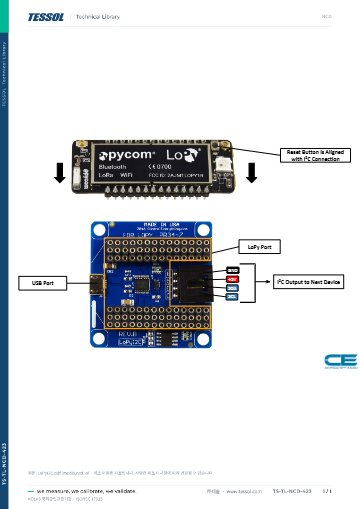

연결 도면과
자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

5 V

I2C 표준 레벨로 변환

USB

전원과 프로그래밍 겸용

GPIO

5 V 포트 전원 on/off 제어

2종

WiPy2·LoPy용과 WiPy용

특징

센서와 릴레이를
한 보드에 연결

핵심 특징현장에서 달라지는 점
온보드 레벨 시프터호스트 I2C를 5 V 표준으로 변환하므로 5 V 기준의 NCD 장치를 별도 회로 없이 연결합니다.
I2C 확장 포트NCD I2C 장치를 확장 포트에 바로 꽂을 수 있어 배선 작업이 줄어듭니다.
마이크로 USB 전원·프로그래밍케이블 하나로 보드 전원과 코드 업로드를 처리하므로 현장 시험이 간단해집니다.
GPIO 제어 5 V 포트배터리 구동 시 필요하지 않은 구간에는 I2C 포트 전원을 차단해 소비를 줄입니다.
상시 전원 점퍼점퍼로 5 V를 상시 공급하도록 설정하면 전원 제어 코드를 따로 쓰지 않아도 됩니다.
오버레이 쉴드 호환PR34-7은 LPKF·LPXB, PR34-1은 WPKF·WPXB 쉴드와 겹쳐 쌓아 무선 통신과 리모컨 입력을 추가할 수 있습니다.

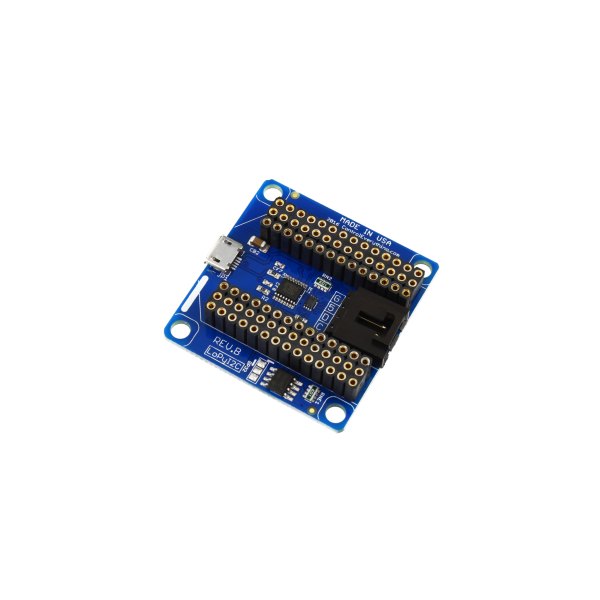

NCD PR34-7 - 소켓 핀과 마이크로 USB 포트가 있는 파란 쉴드 보드
소켓 핀과 마이크로 USB 포트가 있는 파란 쉴드 보드

포트 전원 제어

배터리 구동을 위한
5 V 포트 제어

I2C 포트의 5 V는 GPIO 핀 하나로 켜고 끄며, 점퍼를 바꾸면 상시 공급으로 전환할 수 있습니다. 배터리로 구동할 때는 측정 주기 사이에 포트 전원을 차단해 센서 소비 전력을 줄이고, 상시 전원 환경에서는 점퍼로 고정해 코드를 단순하게 유지합니다.

I2C 핀은 WiPy2·LoPy에서 SCL GPIO13, SDA GPIO12이고 WiPy에서는 SCL GPIO10, SDA GPIO11입니다. 보드를 교체할 때는 핀 설정부터 확인하세요.

통신·리모컨 쉴드와 겹쳐 쌓는 구성

PR34-7은 LPKF 키 포브 수신 쉴드와 LPXB XBee 쉴드, PR34-1은 WPKF 키 포브 수신 쉴드와 WPXB 통신 쉴드와 호환됩니다. 쉴드를 위에 얹어도 I2C 확장 포트를 그대로 사용할 수 있으며, 리모컨 입력이나 무선 통신 기능을 추가합니다.

사양

모델별 호스트와
I2C 쉴드 사양

항목PR34-7PR34-1
호스트 보드Pycom WiPy2 · LoPyPycom WiPy
I2C 핀SCL GPIO13 · SDA GPIO12SCL GPIO10 · SDA GPIO11
겹쳐 쓰는 쉴드LPKF 키 포브 수신 · LPXB XBeeWPKF 키 포브 수신 · WPXB 통신

시리즈 공통 사양

항목사양
I2C확장 포트(NCD I2C 장치 연결)
레벨 시프터호스트 I2C를 5 V 표준으로 변환
USB마이크로 USB(전원 · 프로그래밍)
I2C 5 V 전원GPIO 핀으로 제어, 점퍼로 상시 켬 선택

활용 분야

WiPy 기반 장치를
I2C로 확장하는 현장

  • 센서 허브 — 여러 NCD 센서를 I2C 선 하나에 묶어 WiPy에서 수집합니다.
  • 릴레이·FET 제어 — 릴레이와 FET 드라이버로 외부 장치를 켜고 끕니다.
  • 에너지 모니터링 — 전류 모니터링 장치를 WiPy에 연결해 전력 사용을 기록합니다.
  • 산업용 입출력 — 제어 센서와 산업용 I/O 모듈을 LoPy의 LoRa 통신과 결합합니다.

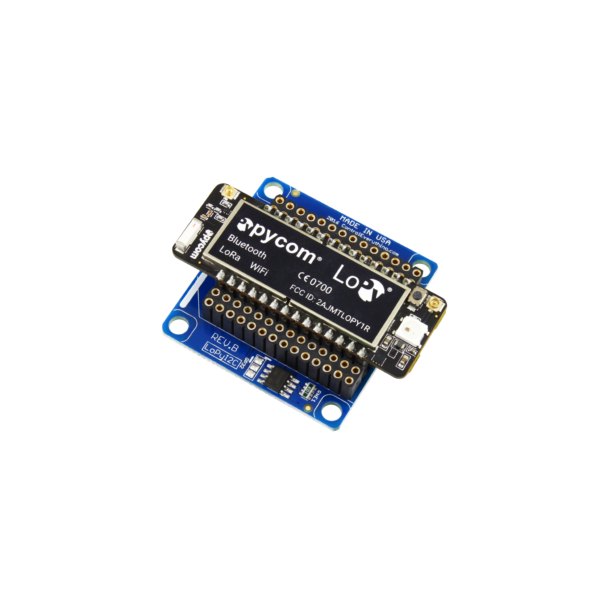

NCD PR34-7 - 쉴드 보드에 LoPy 모듈을 장착한 모습
쉴드 보드에 LoPy 모듈을 장착한 모습

선택 가이드

보유한 호스트 보드에
맞는 쉴드 선택

이럴 때 (호스트 보드)권장 모델선택 이유
WiPy2 또는 LoPy 보드를 쓸 때PR34-7SCL GPIO13, SDA GPIO12 핀 구성이 맞으며 LPKF·LPXB 쉴드와 겹쳐 쓸 수 있습니다.
WiPy 보드를 쓸 때PR34-1SCL GPIO10, SDA GPIO11 핀 구성이 맞으며 WPKF·WPXB 쉴드와 겹쳐 쓸 수 있습니다.

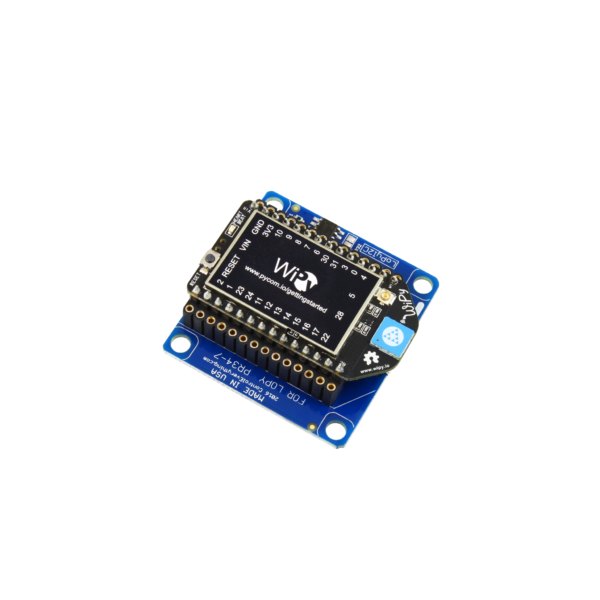

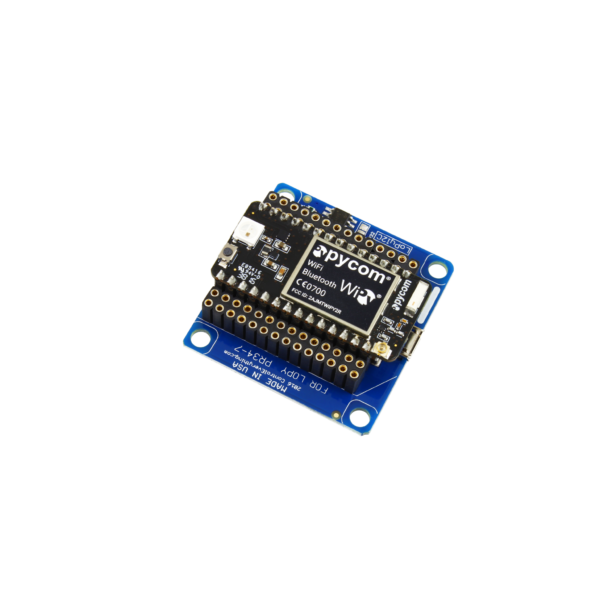

NCD PR34-7 - 쉴드 보드에 와이파이 모듈을 장착한 모습
쉴드 보드에 와이파이 모듈을 장착한 모습

구성·옵션

구성품과
함께 쌓는 쉴드

구분내용
전원 · 프로그래밍마이크로 USB
겹쳐 쓰는 쉴드PR34-7: LPKF 키 포브 수신 · LPXB XBee / PR34-1: WPKF 키 포브 수신 · WPXB 통신
품번PR34-7 (WiPy2 · LoPy), PR34-1 (WiPy)

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

참고 사이트

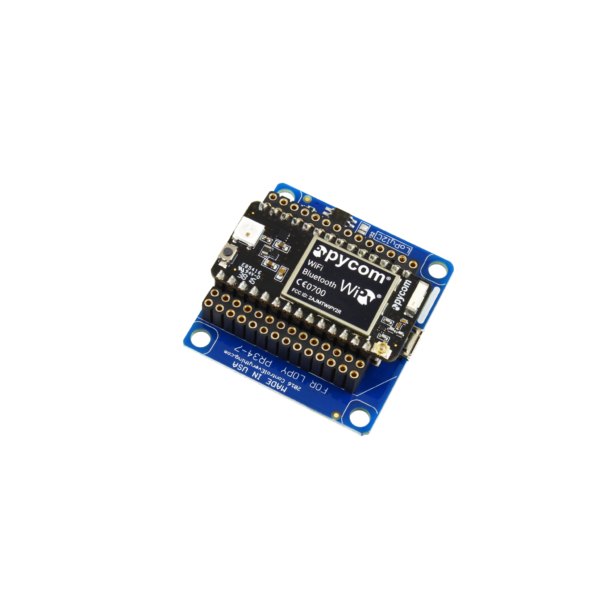

NCD PR34-7 - 쉴드 보드에 소형 무선 모듈을 장착한 모습
쉴드 보드에 소형 무선 모듈을 장착한 모습
