NCD PR34-10 WiPy2 및 LoPy (LoRa) 용 키 포브 수신기 오버레이 실드

NCD PR34-10 WiPy2 및 LoPy (LoRa) 용 키 포브 수신기 오버레이 실드

MODEL
PR34-10
브랜드
NCD
제품 자료
제품문의 구매하기

리모컨 버튼 입력을 받아
Pycom GPIO로 전하는 쉴드

NCD PR34-10 · PR34-4 키 포브 수신 오버레이 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR34-10과 PR34-4는 리모컨 버튼 입력을 내장 LICAL 디코더로 해석해 Pycom 보드의 GPIO 핀 신호로 바꾸는 키 포브 수신 오버레이 쉴드(Key Fob Receiver Shield)입니다. PR34-10은 WiPy2·LoPy용, PR34-4는 WiPy용이며 1~8버튼 리모컨의 원격 입력을 보드에 전달합니다.

버튼을 누르는 동안 해당 핀이 High를 유지하고 버튼을 놓으면 Low로 돌아오므로, 별도 프로토콜 해석 없이 디지털 입력만 읽으면 됩니다. 이 쉴드는 릴레이 구동이나 IoT 신호 전송과 연동할 수 있으며 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

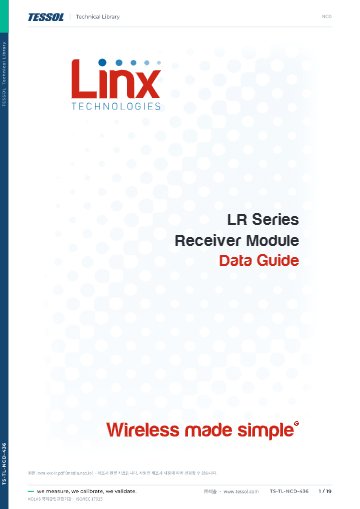

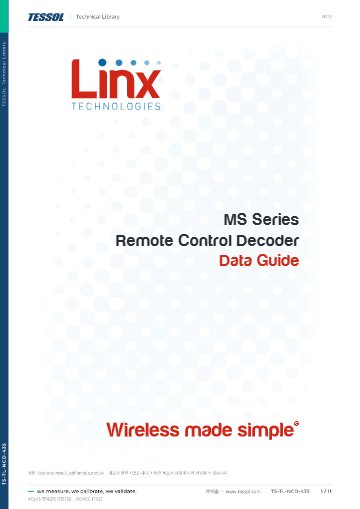

이 제품의 데이터시트, 연결 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

8버튼

리모컨 버튼 0~7 입력 지원

LED

페어링 후 수신 확인 표시

RP-SMA

안테나 커넥터 포함

GPIO

버튼별 독립 입력 핀

특징

리모컨 입력을
핀 신호로 변환

핵심 특징현장에서 달라지는 점
1~8버튼 키 포브 호환버튼 수가 다른 송신기를 같은 쉴드로 받으므로 현장 용도에 맞춰 리모컨만 바꿔 쓸 수 있습니다.
버튼별 독립 GPIO 출력버튼 0~7이 각각 다른 핀으로 나오므로 펌웨어에서 버튼마다 서로 다른 동작을 지정할 수 있습니다.
누르는 동안 High 유지입력 상태를 폴링이나 인터럽트로 읽는 단순한 구조여서 릴레이 점동 제어에 바로 적용할 수 있습니다.
수신 확인 LED페어링과 신호 수신 여부를 보드 위에서 즉시 구분하므로 배선 점검 시간이 줄어듭니다.
LICAL 디코더 내장수신 신호를 하드웨어가 해석하므로 보드의 CPU는 버튼 상태만 읽습니다.
보안 암호화 리모컨송신기가 암호화되어 있어 컨트롤러와 페어링한 리모컨의 입력만 수신합니다.

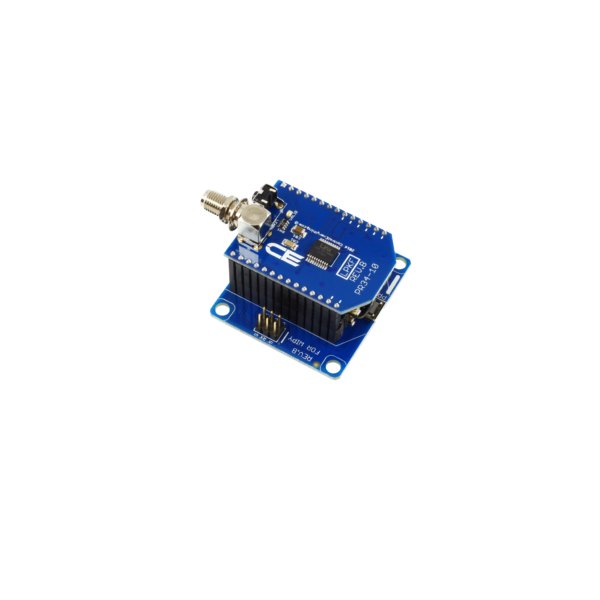

NCD PR34-10 - 안테나 커넥터와 방열판이 있는 수신기 오버레이 보드
안테나 커넥터와 방열판이 있는 수신기 오버레이 보드

핀 매핑·페어링

보드별 버튼 핀과
페어링 순서

두 모델의 기능은 같고 버튼 0~7이 연결되는 GPIO 번호만 호스트 보드에 따라 다릅니다. WiPy2·LoPy용 PR34-10은 GPIO 38·39·37·36·35·34·22·21 순서로, WiPy용 PR34-4는 GPIO 0·3·4·5·14·15·16·17 순서로 버튼 0~7이 배정되므로, 코드를 옮길 때는 핀 번호 표부터 교체하세요.

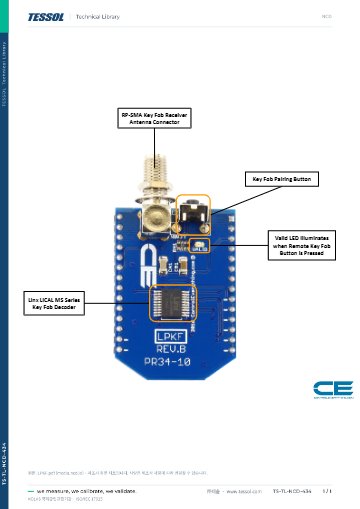

리모컨은 보안 암호화 방식이므로 처음 사용할 때 쉴드의 페어링 버튼으로 컨트롤러에 등록하며, 수신 확인 LED가 켜지면 등록이 완료됩니다. 쉴드는 보드에 직접 꽂지 않고 WiPy 계열 보드나 NCD 어댑터 위에 겹쳐 장착합니다.

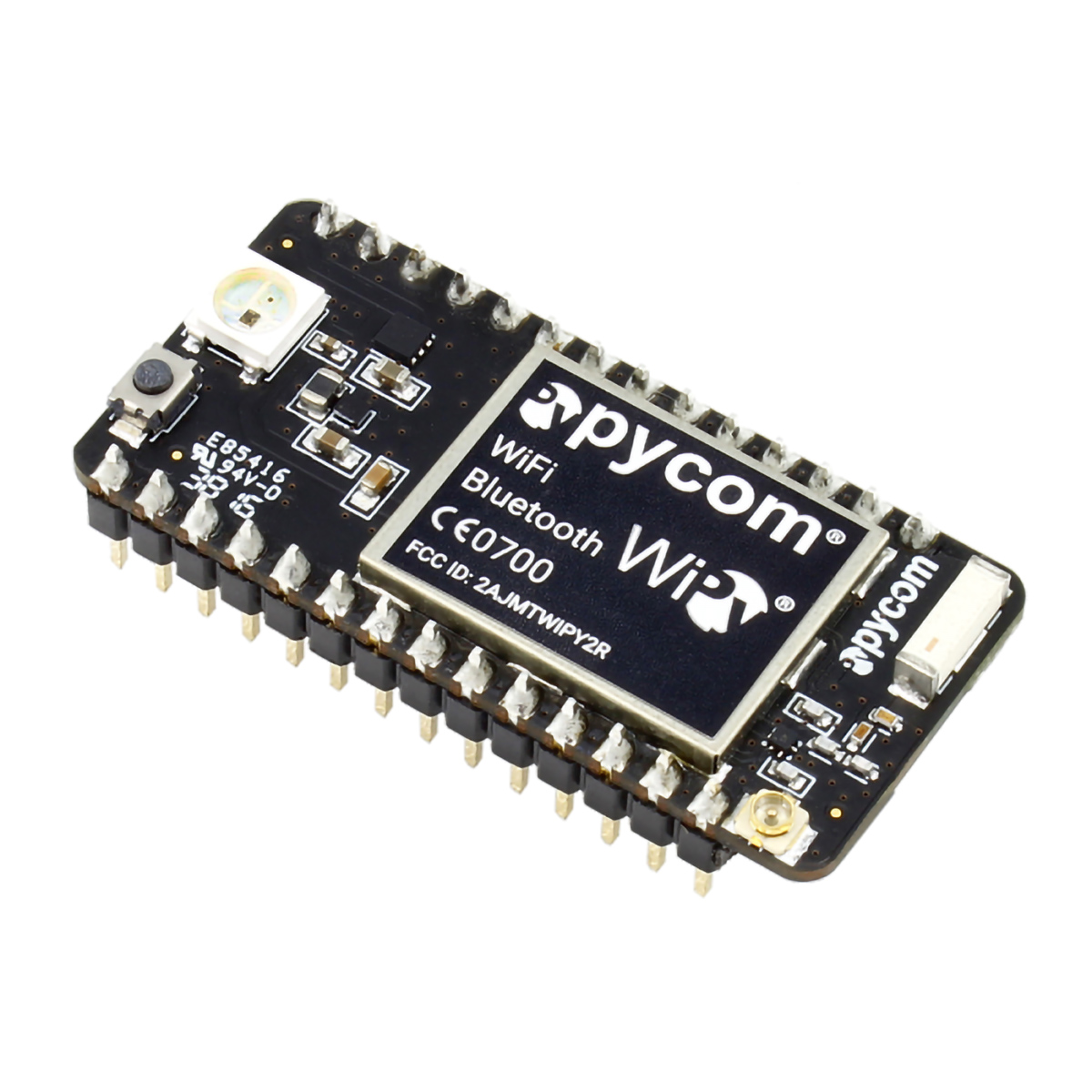

WiPy 어댑터 위에 겹쳐 장착

쉴드는 WiPy 계열 보드와 NCD 어댑터 위에 얹는 오버레이 구조입니다. 호스트 보드에 맞는 어댑터 위에 장착하고 RP-SMA 안테나를 연결하면 별도 배선 없이 수신을 시작합니다.

사양

모델별 호스트 보드와
버튼 핀 사양

항목PR34-10 (LPKF)PR34-4 (WPKF)
호스트 보드Pycom WiPy2 · LoPyPycom WiPy
버튼 0~7 출력 핀GPIO 38 · 39 · 37 · 36 · 35 · 34 · 22 · 21GPIO 0 · 3 · 4 · 5 · 14 · 15 · 16 · 17
동작 주파수418 / 433 MHz418 / 433 MHz

시리즈 공통 사양

항목사양
지원 리모컨1 · 2 · 3 · 4 · 5 · 8버튼 키 포브(별매)
디코더LICAL 디코더 내장
표시페어링 버튼, 수신 확인 LED
설치WiPy 계열 보드와 어댑터 위에 겹쳐 장착
버튼 입력 방식누르는 동안 High, 놓으면 Low
안테나RP-SMA 포함
리모컨 보안보안 암호화, 사용 전 컨트롤러와 페어링

활용 분야

원격 버튼 입력이
필요한 현장

  • 원격 조작 입력 — 떨어진 위치에서 리모컨 버튼으로 보드에 디지털 입력을 전달합니다.
  • 릴레이·FET 구동 — 버튼 입력을 받아 릴레이나 FET 드라이버를 켜고 끕니다.
  • IoT 신호 트리거 — 버튼 입력을 WiPy가 전송하는 무선 신호의 발생 조건으로 사용합니다.
  • 버튼별 기능 분리 — 버튼 0~7마다 서로 다른 제어 동작을 배정합니다.

선택 가이드

사용 보드에 따른
쉴드 모델 선택

이럴 때 (호스트 보드)권장 모델선택 이유
WiPy2 또는 LoPy 보드를 쓸 때PR34-10버튼 핀이 GPIO 38·39·37·36·35·34·22·21로 배정되고 LPKF 구성에 대응합니다.
WiPy 보드를 쓸 때PR34-4버튼 핀이 GPIO 0·3·4·5·14·15·16·17로 배정되고 WPKF 구성에 대응합니다.

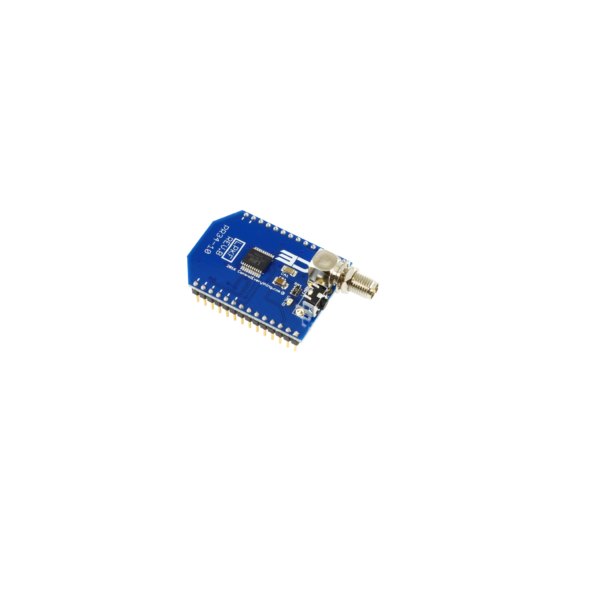

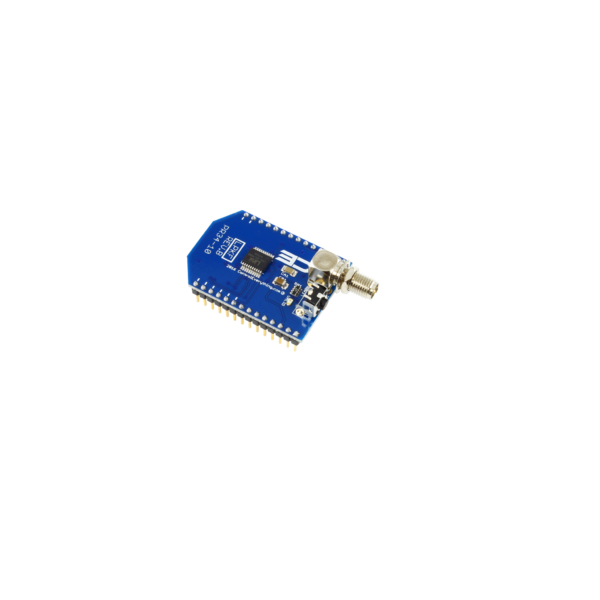

NCD PR34-10 - SMA 안테나 커넥터가 달린 소형 무선 수신기 오버레이
SMA 안테나 커넥터가 달린 소형 무선 수신기 오버레이

구성·옵션

구성품과
별도 준비 품목

구분내용
구성품키 포브 수신 오버레이 쉴드, RP-SMA 안테나
별매1 · 2 · 3 · 4 · 5 · 8버튼 키 포브 송신기
품번PR34-10 (WiPy2 · LoPy), PR34-4 (WiPy)

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

참고 사이트

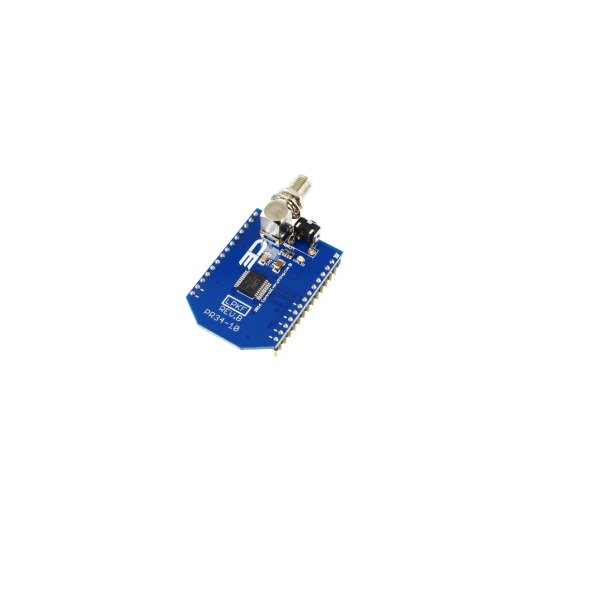

NCD PR34-10 - 안테나 커넥터가 달린 파란 수신기 오버레이 보드
안테나 커넥터가 달린 파란 수신기 오버레이 보드
