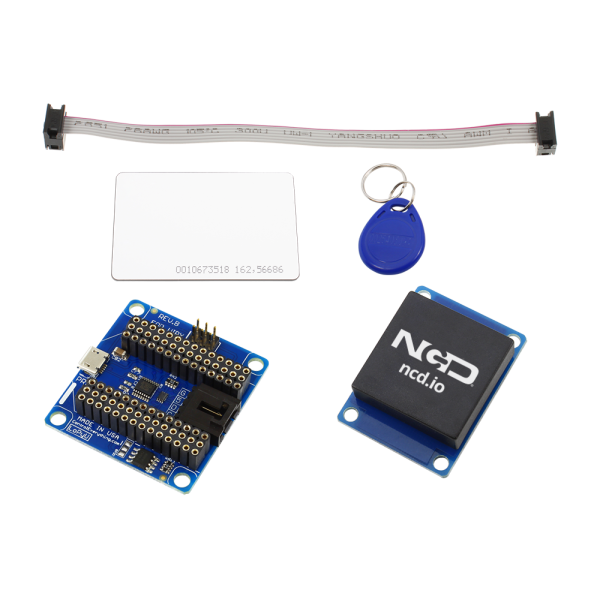

NCD PR34-8 WiPy2 및 LoPy 용 USB 인터페이스가있는 RFID 수신기 및 I2C 어댑터

NCD PR34-8 WiPy2 및 LoPy 용 USB 인터페이스가있는 RFID 수신기 및 I2C 어댑터

MODEL
PR34-8
브랜드
NCD
제품문의 구매하기

카드 인식과 I2C 확장을
한 보드에 담은 리더 어댑터

NCD PR34-8 · PR34-2 WiPy RFID 리더 I2C 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD PR34-8과 PR34-2는 EM18 RFID 리더와 I2C 확장 포트를 USB 전원 어댑터에 통합한 RFID 리더 겸 I2C 어댑터(WiPy RFID 리더 보드)입니다. PR34-8은 WiPy2·LoPy용, PR34-2는 WiPy용이며 카드·태그 인식과 센서 확장을 보드 한 대에서 처리합니다.

리더가 읽은 코드를 9600 baud로 보드에 전송하며, 6 인치 케이블로 리더를 설비 쪽에 떨어뜨려 설치할 수 있습니다. 두 모델은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

EM18

RFID 리더 내장

152 mm

리더 원격 장착 케이블 길이

USB

전원 공급과 프로그래밍

I2C

NCD 장치 확장 포트

특징

인식·전원·확장을
한 보드에 통합

핵심 특징현장에서 달라지는 점
EM18 RFID 리더널리 사용하는 EM18 리더를 채택해 소프트웨어 개발이 단순하고 참고할 예제가 많습니다.
카드 · 태그 · 스티커 · 키 포브 인식여러 형태의 RFID 매체를 한 리더로 읽어 출입 카드와 자산 태그를 같은 장치에서 처리합니다.
USB 전원과 프로그래밍USB 케이블 하나로 보드에 전원을 공급하고 프로그래밍하므로 작업대에서 바로 시험을 시작합니다.
I2C 확장 포트NCD I2C 장치를 같은 보드에 연결해 센서와 릴레이를 늘릴 수 있습니다.
GPIO로 켜고 끄는 5 V 포트필요한 순간에만 I2C 포트를 켜 배터리 소모를 줄이며, 점퍼로 상시 켜 두는 설정도 지원합니다.
릴레이 · FET · 에너지 장치 연동인식 결과로 릴레이와 FET를 제어하고 에너지 모니터링 장치를 같은 보드에 연결합니다.

출입 인식

리더 장착 위치와
제어 구성

리더는 6 인치 케이블로 어댑터와 연결되므로 도어 패널이나 장비 전면처럼 카드를 대기 쉬운 위치에 떼어 설치할 수 있습니다. 읽은 코드는 보드에서 판정하고, 결과에 따라 I2C 포트에 연결한 릴레이나 FET가 부하를 켜고 끕니다.

리더를 떼어 설치한 출입 인식 구성

어댑터 본체는 제어함 안쪽에 두고 리더만 패널 바깥으로 빼면, 카드를 대는 위치와 배선 보호를 각각 설계할 수 있습니다. 이 어댑터는 UART 수신선을 사용하므로 직렬 통신 오버레이 쉴드와 함께 구성하지 않습니다.

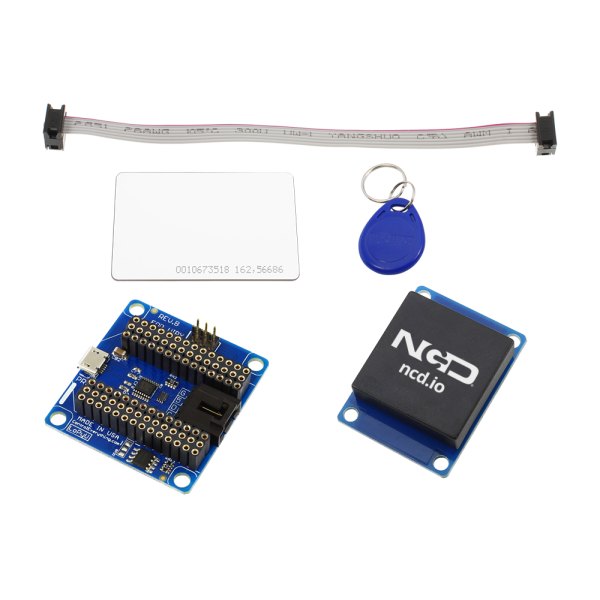

NCD PR34-8 - 어댑터 보드, RFID 리더, 카드와 키 태그 구성품
어댑터 보드, RFID 리더, 카드와 키 태그 구성품

사양

2개 모델 비교와
공통 사양

항목PR34-8PR34-2
호스트 보드Pycom WiPy2 · LoPyPycom WiPy
기능 구성RFID 리더 + I2C 어댑터(USB)RFID 리더 + I2C 어댑터(USB)

시리즈 공통 사양

항목사양
RFID 리더EM18
지원 매체카드 · 태그 · 스티커 · 키 포브
포함 구성시험용 RFID 카드 · 태그 · 스티커 · 키 포브 중 1개
리더 케이블6″ (152 mm) · 리더 원격 장착용
전원 · 프로그래밍USB
확장I2C 확장 포트(NCD I2C 장치 연결)
I2C 포트 5 VGPIO 핀으로 켜기 · 끄기, 점퍼 선택에 따라 상시 켬
리더 통신 속도9600 baud
I2C 핀 (PR34-8, WiPy2 · LoPy)SCL GPIO13 · SDA GPIO12
제약UART 수신선 사용 · 직렬 통신 오버레이 쉴드와 병용 불가

활용 분야

RFID 인식이 필요한
제어 현장

  • 출입 인식 — 카드나 키 포브를 읽어 출입 허용 여부를 판정합니다.
  • 릴레이 제어 — 인식 결과로 릴레이나 FET를 켜고 끕니다.
  • 에너지 모니터링 — 에너지 측정 장치를 WiPy에 연결해 사용량을 수집합니다.
  • 센서 확장 — I2C 포트에 센서를 늘려 데이터를 모읍니다.

선택 가이드

호스트 보드에 따른
모델 구분

이럴 때 (호스트 보드)권장 모델선택 이유
WiPy2 또는 LoPy를 사용할 때PR34-8호스트 보드만 WiPy2·LoPy용이며 기능 구성은 PR34-2와 같습니다.
WiPy를 사용할 때PR34-2WiPy용 모델이며 기능 구성은 PR34-8과 같습니다.
RFID 없이 단자대 배선만 필요할 때PR34-11 · PR34-5GPIO 나사 단자와 USB-시리얼 변환기를 갖춘 브레이크아웃 보드입니다.

구성·옵션

구성품과
시험용 매체

구분내용
구성품EM18 RFID 리더, 6″ (152 mm) 리더 케이블
시험용 품목카드 · 태그 · 스티커 · 키 포브 중 1개
품번PR34-8(WiPy2 · LoPy), PR34-2(WiPy)
