NCD PR34-11 · PR34-5 WiPy 나사 단자 브레이크아웃 보드

견적 받기

NCD 국내 정식 공급 파트너

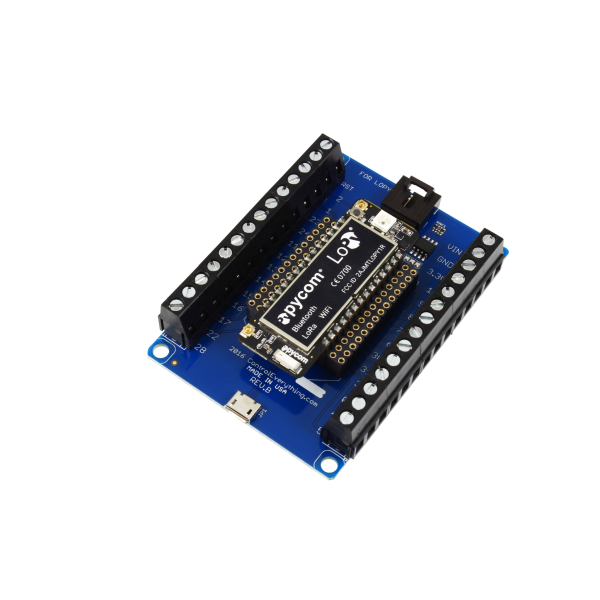

NCD PR34-11과 PR34-5는 Pycom 보드의 GPIO를 나사 단자로 인출하고 I2C 확장 포트와 USB-시리얼 변환기를 더한 나사 단자 브레이크아웃 보드(WiPy 브레이크아웃)입니다. PR34-11은 WiPy2·LoPy용, PR34-5는 WiPy용이며 센서와 릴레이를 단자대에 배선합니다.

USB-시리얼 변환기가 보드에 들어 있어 USB 케이블 하나로 프로그래밍하며, 5 V I2C 포트로 NCD I2C 장치를 바로 추가합니다. 두 모델은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

nodeLynk 소개

데이터시트와 도면

LPST 배선도 (PDF)

나사 단자

GPIO 직접 배선 접점

5 V

I2C 포트 전원

USB

보드 내장 시리얼 변환기

LPKF · WPKF

모델별 키 포브 확장

특징

GPIO 배선과
프로그래밍을 한 보드에

핵심 특징	현장에서 달라지는 점
나사 단자 GPIO	Pycom 보드의 GPIO를 단자대로 인출해 점퍼선 없이 센서와 릴레이를 체결합니다.
통합 I2C 포트	NCD I2C 장치 전체 라인을 케이블로 연결해 센서군을 늘릴 수 있습니다.
내장 USB-시리얼 변환기	별도 프로그래머 없이 USB로 보드를 프로그래밍하므로 시험 환경이 간단합니다.
GPIO 제어 I2C 전원(PR34-11)	필요한 순간에만 5 V I2C 포트를 켜 배터리 운용 시간을 늘립니다.
키 포브 확장 호환	PR34-11은 LPKF, PR34-5는 WPKF 확장과 결합해 원격 입력을 구성할 수 있습니다.
nodeLynk 마스터 어댑터	I2C로 nodeLynk 장치 체인과 통신하며 납땜 없이 기능을 추가할 수 있습니다.

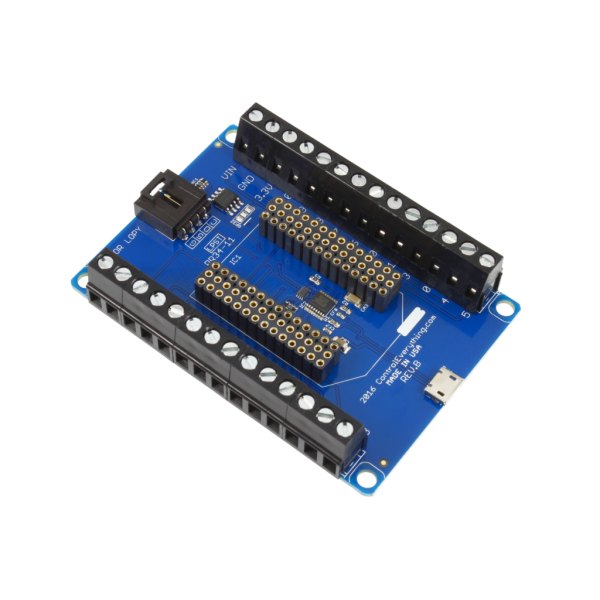

검정 나사 단자대와 소켓이 있는 브레이크아웃 보드

저전력 운용

I2C 전원 제어와
저전력 구성

PR34-11은 I2C 포트의 5 V를 GPIO 핀 G32/P19로 켜고 끄며, 점퍼를 바꾸면 상시 공급으로 전환합니다. 배터리로 구동하는 LoPy 시제품은 측정할 때만 포트를 켜고 평소에는 꺼 두는 방식이 전력 면에서 유리합니다.

단자대 배선과 I2C 포트 연결

센서는 나사 단자에, NCD I2C 장치는 5 V I2C 포트에 연결합니다. PR34-5는 USB로 연결하면 가상 COM 포트로 인식되므로 터미널 프로그램으로 바로 직렬 통신에 접속할 수 있습니다.

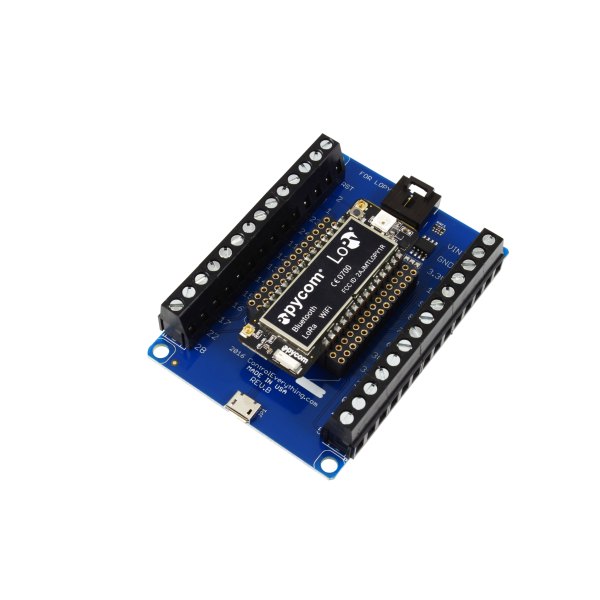

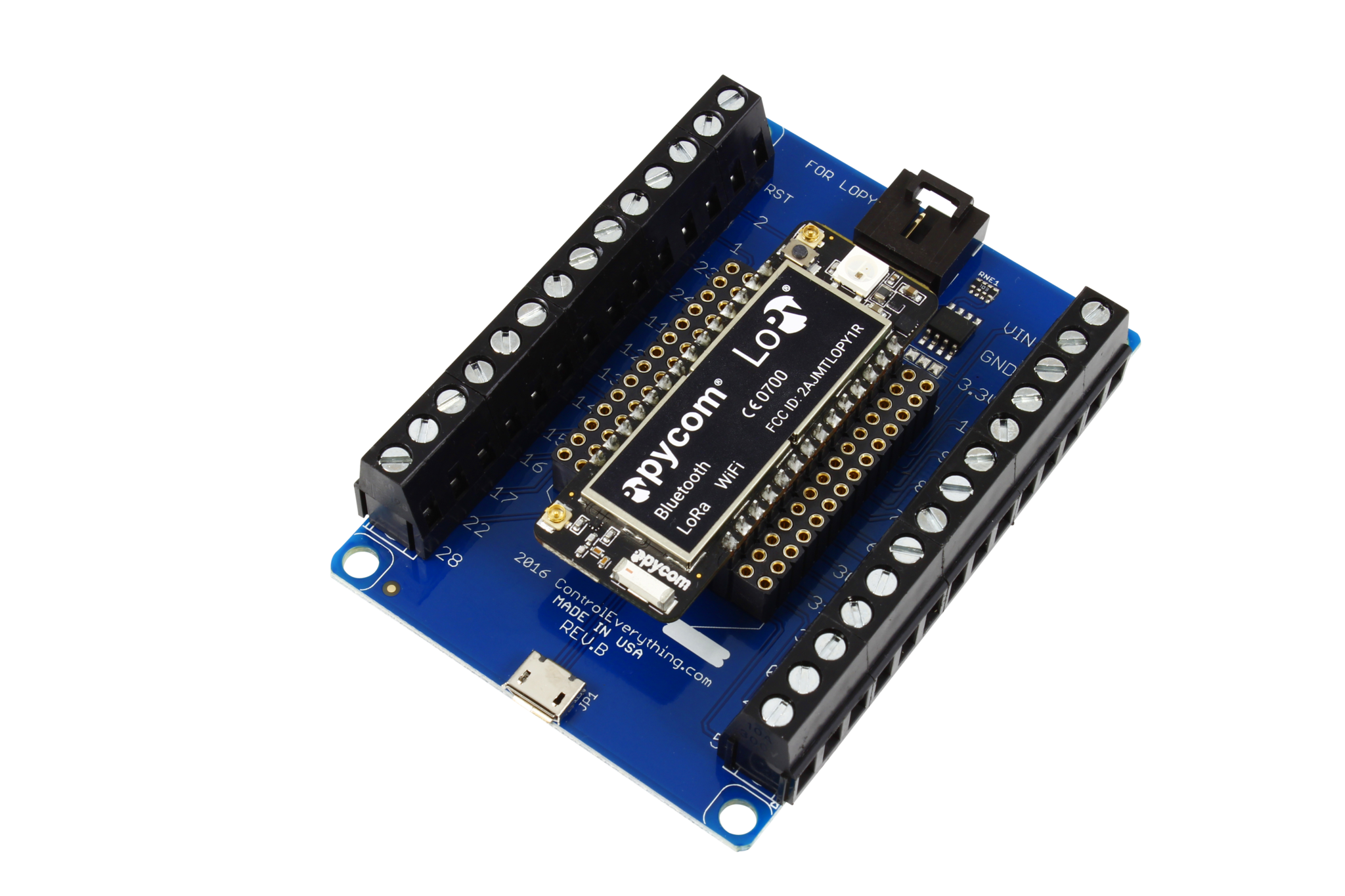

보드 소켓에 무선 모듈을 장착한 모습

사양

2개 모델 비교와
공통 사양

항목	PR34-11	PR34-5
호스트 보드	Pycom WiPy2 · LoPy	Pycom WiPy
키 포브 확장	LPKF	WPKF
USB 인터페이스	USB-시리얼 변환기 내장	가상 COM 포트 직렬 통신
I2C 포트 5 V 제어	GPIO 핀 G32/P19로 제어 · 점퍼 선택에 따라 상시 켬	해당 없음
권장 용도	LoPy LoRa 시제품	해당 없음

시리즈 공통 사양

항목	사양
GPIO	나사 단자로 접근
I2C	통합 확장 포트 · 5 V
보드 프로그래밍	보드 내장 USB-시리얼 변환기
nodeLynk	마스터 어댑터 · I2C 장치 체인 연결
저전력 운용	I2C 포트 켜기 · 끄기 가능(PR34-11)

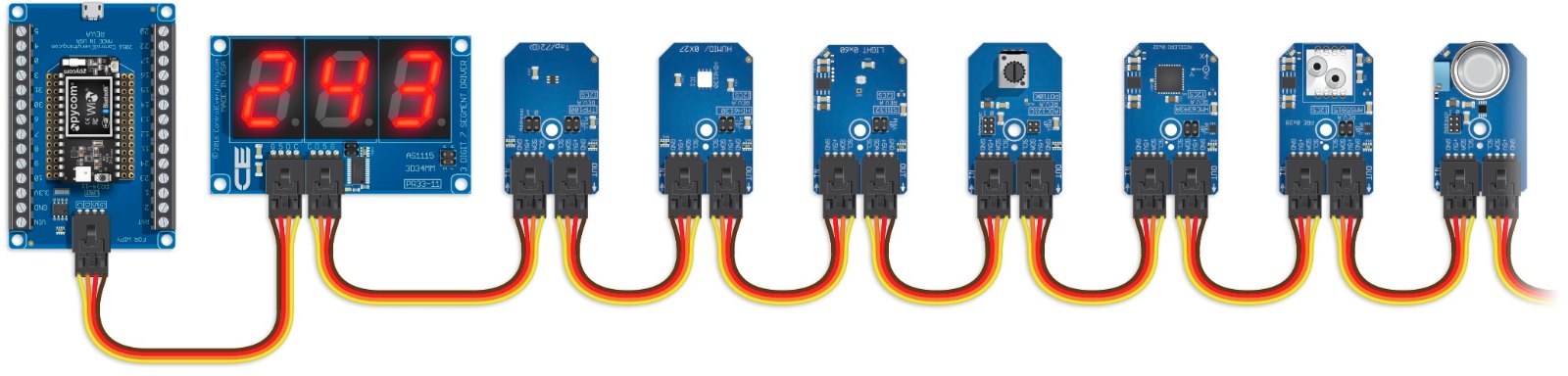

무선 모듈과 여러 센서 및 표시기를 연결한 구성도

활용 분야

Pycom 기반
현장 시제품

센서 배선 — 나사 단자에 센서를 체결해 GPIO 값을 읽습니다.
릴레이 제어 — 릴레이를 GPIO에 연결해 장치를 켜고 끕니다.
키 포브 원격 입력 — 키 포브 명령을 GPIO 입력으로 처리합니다.
LoRa 시제품 — LoPy 기반 LoRa 장치를 만들 때 PR34-11을 사용합니다.
장치 체인 확장 — nodeLynk로 I2C 장치를 이어 기능을 추가합니다.

선택 가이드

사용 보드에 따른
권장 모델

이럴 때 (호스트 보드)	권장 모델	선택 이유
WiPy2 또는 LoPy를 사용할 때	PR34-11	LPKF 키 포브 확장과 맞고 I2C 전원을 GPIO로 제어합니다.
WiPy를 사용할 때	PR34-5	WPKF 키 포브 확장과 맞고 USB 가상 COM 포트를 지원합니다.
RFID 리더가 함께 필요할 때	PR34-8 · PR34-2	EM18 리더와 I2C 어댑터를 USB 전원으로 구성한 모델입니다.

구성·옵션

구성과
키 포브 확장

항목	내용
품번	PR34-11 · PR34-5
공통 구성	나사 단자 · I2C 포트 · USB-시리얼 변환기
키 포브 확장	PR34-11 LPKF · PR34-5 WPKF

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

참고 사이트

Pycom — 제조사 사이트

나사 단자 보드와 비교할
RFID 장비

WiPy와 WiPy2·LoPy 중 PR34-5와 PR34-11은 어느 보드용 모델입니까?
WiPy는 PR34-5, WiPy2와 LoPy는 PR34-11입니다. 두 모델은 호환되는 키 포브 확장도 LPKF와 WPKF로 서로 다릅니다.
USB 케이블 하나로 프로그래밍할 수 있습니까?
네, 보드에 USB-시리얼 변환기가 내장되어 USB 케이블 하나로 프로그래밍할 수 있습니다. PR34-5는 가상 COM 포트로 열립니다.
PR34-11은 배터리로 구동할 때 I2C 포트를 꺼 둘 수 있습니까?
PR34-11에서 지원합니다. GPIO 핀 G32/P19가 5 V I2C 포트를 제어하며, 점퍼로 상시 켜 두는 구성으로 전환할 수 있습니다.
키 포브 수신 확장을 연결할 수 있습니까?
네, PR34-11은 LPKF, PR34-5는 WPKF 확장과 호환됩니다. 호스트 보드에 맞는 확장을 선택하세요.
