Digi XTend 900MHz 모듈

Digi XTend 900MHz 모듈

MODEL
900MHz 무선 모듈
브랜드
DIGI

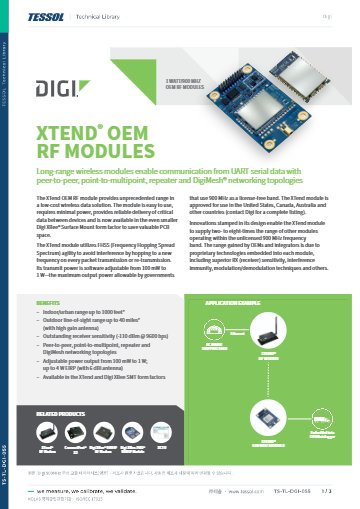

제품 자료
제품문의 구매하기

먼 설비까지 데이터를 보내는
900 MHz 장거리 RF 모듈

Digi XTend 900 MHz RF 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XTend 900 MHz RF 모듈은 100 mW에서 1 W까지 출력을 소프트웨어로 선택하는 902~928 MHz 장거리 OEM 모듈(Long-Range OEM RF Module)입니다. 고이득 안테나를 사용하면 실외 가시거리 최대 64 km까지 원격 계측·제어 데이터를 보낼 수 있습니다.

패킷마다 주파수를 바꾸는 FHSS와 256비트 AES 암호화로 간섭과 도청 위험을 줄이고, 수신 감도 -110 dBm(9,600 bps)으로 먼 거리의 약한 신호를 복원합니다. DigiMesh를 지원하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

100 mW ~ 1 W

소프트웨어 선택 송신 출력

64 km

고이득 안테나 실외 가시거리

-110 dBm

9,600 bps 수신 감도

256비트 AES

데이터 암호화

특징

1 W 출력으로 만드는
XTend 장거리 링크

핵심 특징현장에서 달라지는 점
소프트웨어 출력 선택링크 거리에 맞춰 소프트웨어로 출력을 정할 수 있어 근거리 노드의 소비 전력을 낮춥니다.
고이득 안테나 지원실외 가시거리가 최대 64 km까지 늘어 중계 지점 없이도 먼 설비를 연결할 수 있습니다.
주파수 호핑패킷을 보내거나 다시 보낼 때마다 새 주파수로 이동해 간섭에 대응합니다.
256비트 AES무선 구간의 데이터를 암호화해 외부 수신으로부터 보호합니다.
DigiMesh 지원메시 네트워크를 직접 구성할 수 있어 통신 경로를 이중화합니다.
절전 모드핀 슬립과 주기적 슬립으로 대기 중 소모 전류를 줄입니다.

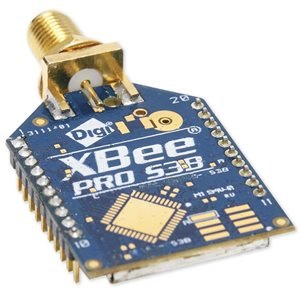

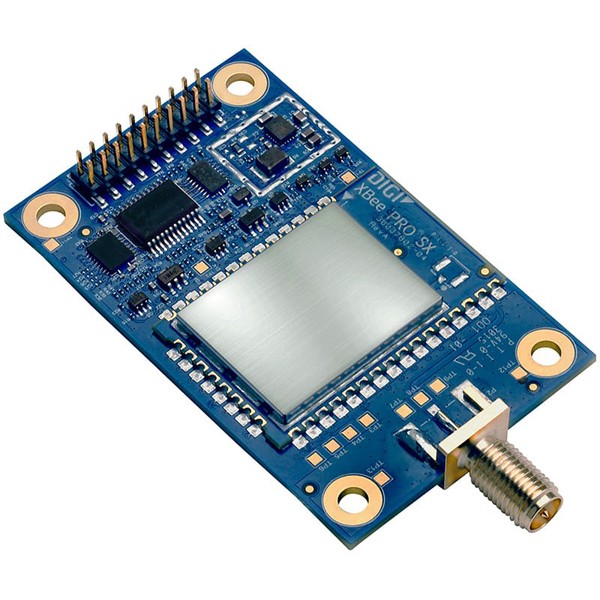

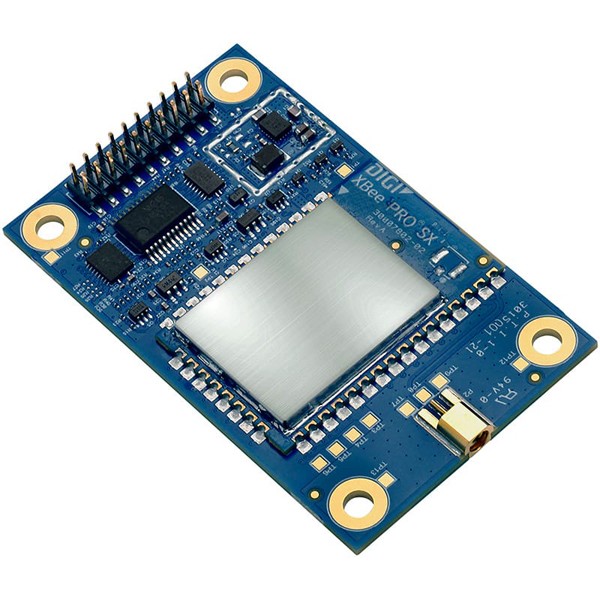

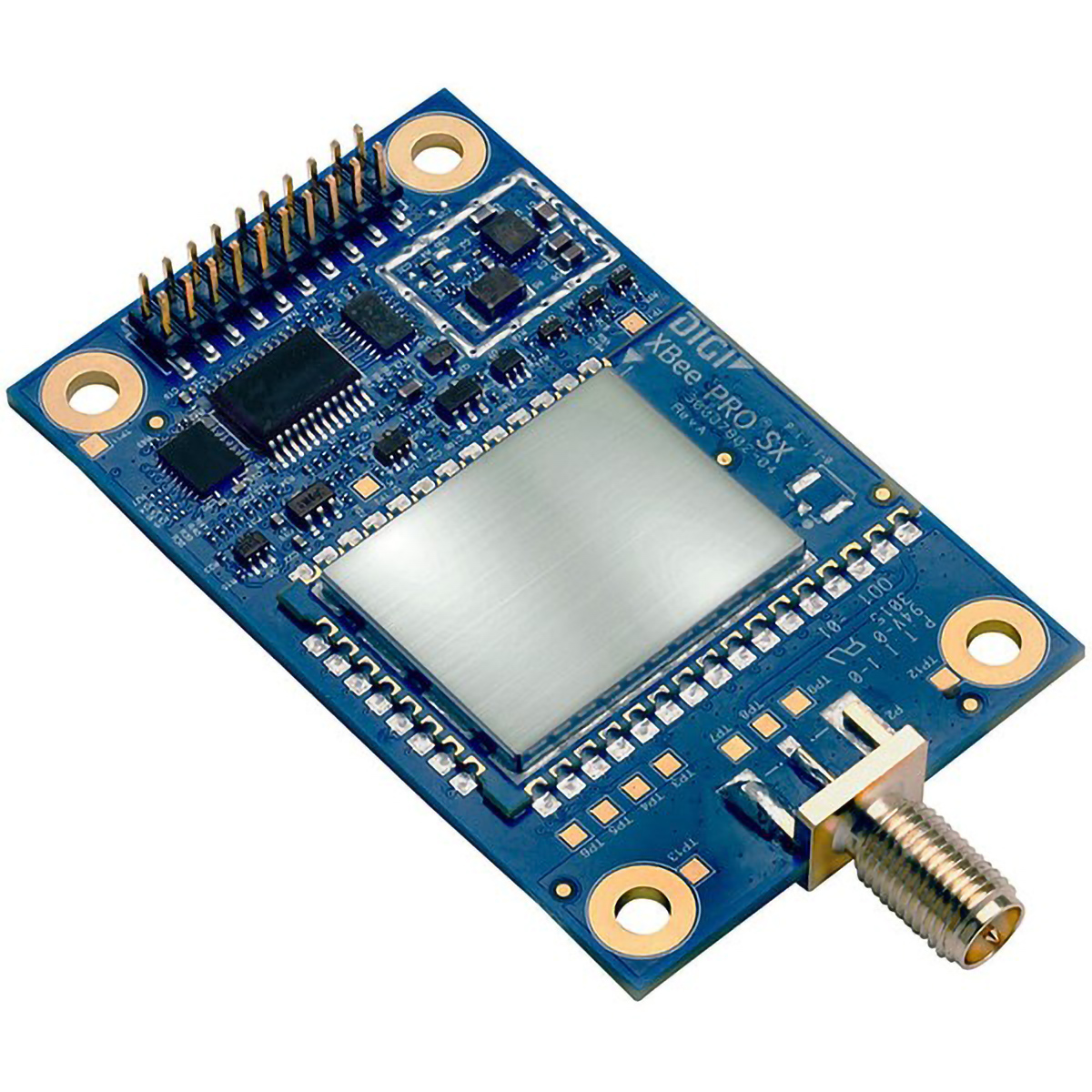

DIGI 900MHz 무선 모듈 - 파란색 기판과 안테나 커넥터가 보이는 무선 모듈 외형
파란색 기판과 안테나 커넥터가 보이는 무선 모듈 외형

출력과 거리

송신 출력별
거리와 전류

송신 출력은 20 ~ 30 dBm 범위이며 최대 출력에서 송신 전류가 710 mA까지 올라가므로 전원 용량을 이에 맞춰 설계하세요. 수신 전류는 5 V에서 35 mA입니다.

실외 가시거리는 고이득 안테나에서 최대 64 km, 2.1 dB 다이폴에서 최대 22 km이고 실내·도심은 최대 305 m입니다. 모든 거리는 간섭이 적은 자유 공간 조건을 기준으로 한 값이며, 실제 거리는 현장 조건에 따라 달라집니다.

송신 전류를 고려한 전원 설계

최대 출력 송신 시 순간 전류가 710 mA에 이르므로 전원 레귤레이터와 배터리의 순간 전류 용량을 확인하세요. 공급 전압이 2.8 ~ 5.5 VDC로 넓어 배터리와 5 V 전원 어느 쪽에도 맞출 수 있습니다.

절전 전류

절전 모드별
대기 전류

셧다운 전류는 일반 1 µA, 핀 슬립은 147 µA 미만, 16초 주기 슬립은 0.3 ~ 0.8 mA입니다. 계측 주기가 긴 센서 노드는 주기적 슬립으로 평균 전류를 낮추세요.

사용 방법

XTend 900 MHz 모듈
XTIB-R 보드로 시작하는 설정

XTend 900 MHz RF 모듈은 XTIB-R RS-232/485 인터페이스 보드에 장착해 PC의 Digi XCTU로 설정하고 시험합니다. 장비에 넣은 뒤에는 호스트의 시리얼 포트에서 AT 명령으로 네트워크 ID, 송신 출력, 암호화를 설정할 수 있습니다.

소프트웨어·도구하는 일
XTIB-R 인터페이스 보드모듈을 장착해 DB-9 RS-232로 PC에 연결
Digi XCTU설정값 읽기·쓰기, Serial Console에서 비표준 통신 속도 지정
AT 명령 모드+++로 진입해 ID·PL·EE·KY 같은 파라미터 설정

처음 연결하는 순서

순서할 일
1모듈을 XTIB-R 인터페이스 보드에 장착하고 안테나를 연결합니다.
2동봉된 RS-232 케이블로 보드의 DB-9 포트와 PC를 연결합니다.
3보드에 7-28 VDC 전원(센터 플러스, 5.5/2.1 mm)을 연결합니다. 장비에 직접 실장할 때 모듈 전원은 2.8~5.5 VDC입니다.
4XCTU에서 COM 포트를 9600 b/s, 패리티 없음, 1 정지 비트로 맞춰 모듈을 연결합니다.
5+++를 보내 OK를 확인한 뒤 통신할 모든 모듈의 ID를 같은 값으로 맞춥니다.
6AC로 적용하고 WR로 저장한 다음 CN으로 명령 모드를 종료합니다.

XTend vB 모듈 AT 명령 예시

명령하는 일
+++명령 모드 진입, 응답 OK(입력 뒤 Enter 금지)
ATNIMy XBee,AC노드 이름을 My XBee로 설정하고 바로 적용
ATBD현재 인터페이스 통신 속도 읽기

명령 모드는 10초(CT 기본값) 동안 입력이 없으면 끝납니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 버전의 사용자 가이드를 함께 확인하세요.

EE(암호화 사용)와 KY(암호화 키)는 네트워크의 모든 모듈에 같은 값으로 설정해야 통신합니다. KY는 쓰기 전용이라 읽으면 OK만 돌아오므로 설정한 키는 따로 기록해 두세요.

사양

1 W급 XTend 모듈
상세 사양

항목사양
주파수ISM 902 ~ 928 MHz
송신 출력 (소프트웨어 선택)100 mW ~ 1 W (20 ~ 30 dBm)
데이터 속도RF 10 ~ 125 kbps · 인터페이스 1,200 ~ 230,400 bps
수신 감도9,600 bps -110 dBm · 115,200 bps -100 dBm
실외 가시거리고이득 안테나 최대 64 km · 2.1 dB 다이폴 최대 22 km
실내·도심 통신 거리2.1 dB 다이폴 안테나 최대 305 m
공급 전압 (XTend vB)2.8 ~ 5.5 VDC
수신 전류35 mA (5 V)
송신 전류최대 710 mA (30 dBm)
절전 전류셧다운 1 µA(일반) · 핀 슬립 147 µA 미만 · 주기적 슬립 0.3 ~ 0.8 mA (16초 주기)
변조 · 확산FSK · FHSS
채널 용량10개 호핑 시퀀스가 50개 주파수 공유
토폴로지점대점, 점대다, 리피터, 메시
암호화256비트 / 128비트 AES
하드웨어 인터페이스20핀 2 mm 피치 헤더
안테나MMCX, RPSMA
크기3.7 × 6.1 × 4.8 cm
동작 온도-40 ~ 85 °C (산업용)

활용 분야

장거리 원격
계측·제어 현장

  • 원격 검침 — 멀리 떨어진 계량기의 검침값을 무선으로 모읍니다.
  • 농장·목장 모니터링 — 넓은 들판의 센서 데이터를 한곳에 모읍니다.
  • 송유·배관 감시 — 떨어진 펌프의 상태를 무선으로 전달합니다.
  • 교량·댐 계측 — 구조물의 계측값을 중계소까지 전송합니다.
  • 산업 설비 원격 제어 — 떨어진 장비에 제어 명령을 전달합니다.

선택 가이드

거리와 실장 방식으로 고르는
900 MHz 모듈

이럴 때 (현장 조건)권장 모델선택 이유
64 km 가시거리와 고출력이 필요할 때XTend 900 MHz 모듈출력 선택 범위가 넓고 20핀 헤더 규격이라 64 km급 장거리 링크에 맞습니다.
24 dBm 출력과 DigiMesh 메시가 필요할 때XBee-PRO 900HP최대 24 dBm 출력과 200 Kbps 속도를 갖춥니다.

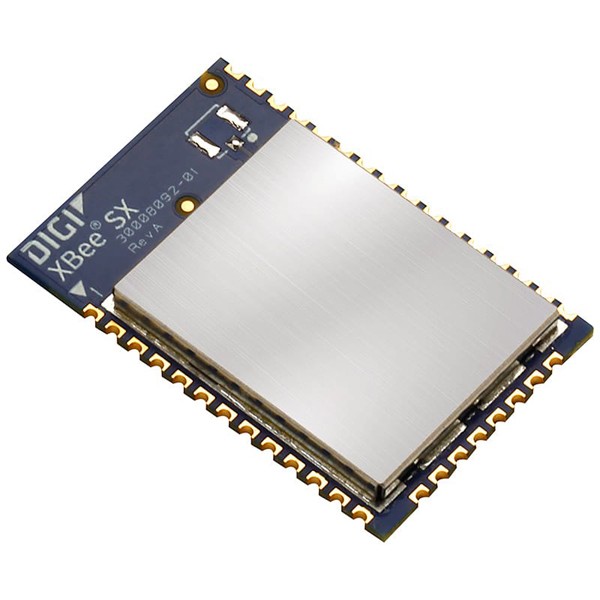

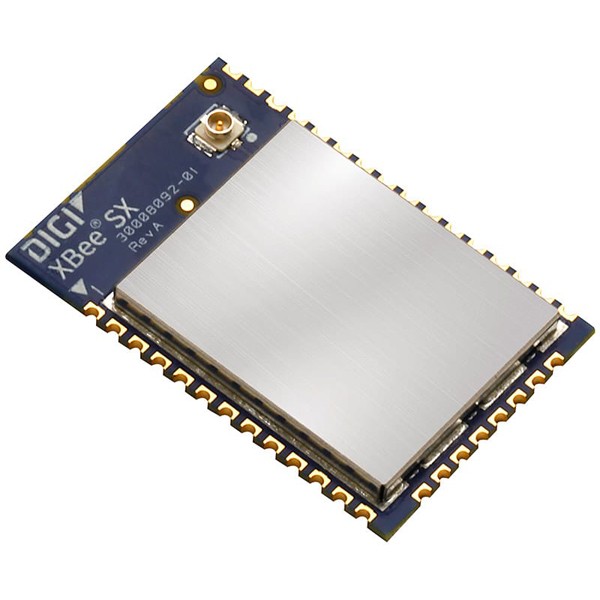

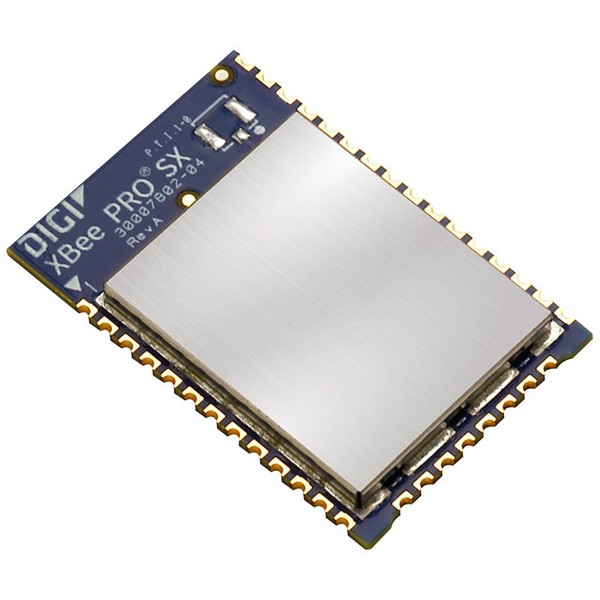

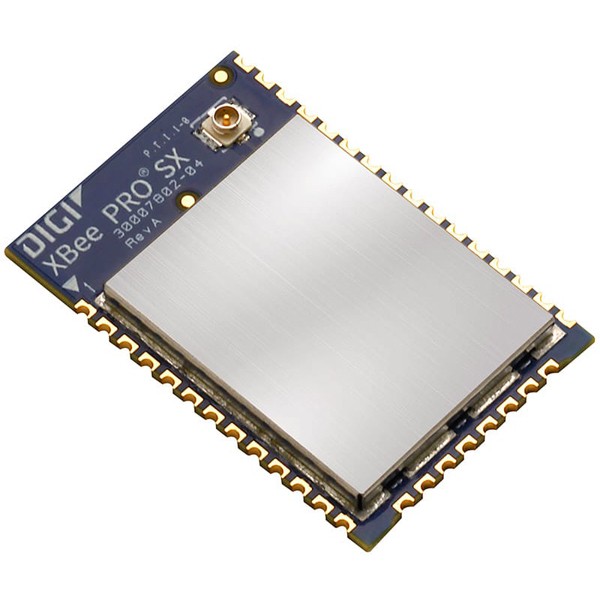

PCB에 SMT 모듈로 붙이는 900 MHz 모듈이 필요할 때XBee SX 900SMT 규격으로 PCB에 직접 실장하며 최대 13 dBm 출력입니다.

구성·옵션

인터페이스와
크기 구성

구분내용
안테나MMCX, RPSMA
하드웨어 인터페이스20핀 2 mm 피치 헤더
크기3.7 × 6.1 × 4.8 cm
공급 전압 (XTend vB)2.8 ~ 5.5 VDC
