NCD CP-2185 2.1mm 6 '와이어 케이블 어셈블리

NCD CP-2185 2.1mm 6 '와이어 케이블 어셈블리

MODEL
CP-2185
브랜드
NCD
제품 자료
제품문의 구매하기

NCD 장치에 전원과 신호를
연결하는 케이블 3종

NCD 장치용 케이블 3종

견적 받기

NCD 국내 정식 공급 파트너

NCD 케이블은 NCD 장치에 전원과 신호를 연결하는 케이블입니다. 6 ft 2.1 mm 전원 케이블 CP-2185, 6 in(152 mm) FXR 확장 케이블 FXR_CABLE, 6 ft 이더넷 케이블 ETHERNET_CABLE의 3종으로 구성됩니다.

길이와 커넥터가 각각 달라 용도가 겹치지 않습니다. FXR 확장 케이블은 고속 SPI와 I2C 데이터를 전송합니다. 전원과 신호 연결을 모델별로 나눈 이 케이블군은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

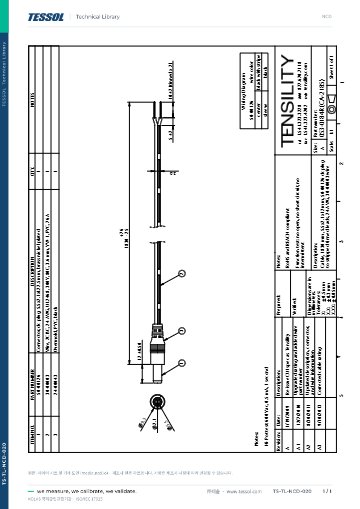

이 제품의 기계 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

3종

전원·확장·이더넷 케이블

배럴

전원 케이블 수 커넥터

6 in

FXR 확장 케이블 길이

6 ft

전원·이더넷 케이블 길이

특징

전원과 신호를
모델별로 구분

핵심 특징현장에서 달라지는 점
2.1 mm 배럴한쪽 끝이 2.1 mm 수 배럴 커넥터여서 대부분의 NCD 장치 전원 포트에 직접 연결합니다.
주석 처리 끝반대쪽 끝은 전기 장치나 배터리에 연결하기 쉽게 처리되어 자체 전원 구성에 적합합니다.
이중 도체 전선검은 이중 도체 전선이고 한 가닥에 흰 줄이 있어 두 가닥을 구분합니다.
FXR 확장 연결10핀 키드 Molex 커넥터로 Fusion FXR 확장 보드를 연결합니다.
고속 신호 전송SPI와 I2C 데이터를 함께 전송하므로 확장 보드와 컨트롤러 사이 통신을 하나의 케이블로 처리합니다.
실내용 이더넷이더넷 케이블은 실내용으로, NCD 산업용 장치의 이더넷 연결에 사용합니다.

전원 케이블

CP-2185 전원 케이블
연결 방식

CP-2185는 한쪽이 수 배럴 커넥터, 반대쪽이 주석 처리한 이중 도체 전선입니다. 직접 구성한 전원 장치나 배터리를 NCD 장치에 연결할 때 사용합니다.

도체 한 가닥에 흰 줄이 있어 극성을 구분하는 기준이 되므로, 연결 전에 전원의 +와 −를 확인하세요.

전원 연결

주석 처리한 끝을 전원 단자에 고정하고 배럴 커넥터를 NCD 장치 포트에 꽂으면 전원 배선이 완료됩니다.

확장·이더넷

확장 보드와 이더넷
연결 기준

FXR_CABLE은 6 in(152 mm) 길이로 Fusion FXR 확장 보드에 기본 포함됩니다. 확장 보드를 추가하거나 교체할 때 같은 케이블을 사용하며, 긴 케이블은 신호가 손상될 수 있어 권하지 않습니다.

ETHERNET_CABLE은 6 ft 길이의 실내용이며 NCD 산업용 장치의 이더넷 포트에 연결합니다.

사양

전원·확장·이더넷 3개 케이블
비교와 공통 사양

모델명종류길이특징
CP-21852.1 mm 전원 케이블6 ft한쪽 끝은 2.1 mm 수 배럴 커넥터, 반대쪽은 주석 처리한 이중 도체 전선
FXR_CABLEFXR 확장 케이블6 in (152 mm)10핀 키드 Molex 커넥터, Fusion FXR 확장 보드 연결, SPI와 I2C 전송
ETHERNET_CABLE이더넷 케이블6 ft실내용, NCD 산업용 장치에 사용

시리즈 공통 사양

항목사양
구성품케이블 1개 (모델별)
커넥터배럴 (CP-2185) · 10핀 키드 Molex (FXR_CABLE)
전선검은 이중 도체 전선, 한 가닥에 흰 줄 (CP-2185)
사용 환경이더넷 케이블은 실내용

활용 분야

전원·확장·네트워크
연결

  • 자체 전원 연결 — 직접 구성한 전원 장치를 NCD 장치에 연결합니다.
  • 배터리 전원 — 배터리 전원을 NCD 장치에 연결합니다.
  • 릴레이 확장 — 릴레이 확장 보드를 컨트롤러에 연결합니다.
  • 실내 이더넷 — NCD 산업용 장치를 이더넷으로 연결합니다.

선택 가이드

연결 목적별
권장 케이블

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
직접 만든 전원을 NCD 장치에 연결할 때CP-2185배럴 커넥터와 주석 처리한 전선 구성입니다.
FXR 확장 보드를 추가하거나 교체할 때FXR_CABLE10핀 키드 Molex로 SPI와 I2C를 전송합니다.
실내 이더넷 연결이 필요할 때ETHERNET_CABLE실내용 6 ft 이더넷 케이블입니다.

구성·옵션

케이블별 구성

구분내용
구성품케이블 1개 (모델별)
길이6 ft (CP-2185, ETHERNET_CABLE) · 6 in (FXR_CABLE)
커넥터배럴 (CP-2185) · 10핀 키드 Molex (FXR_CABLE)

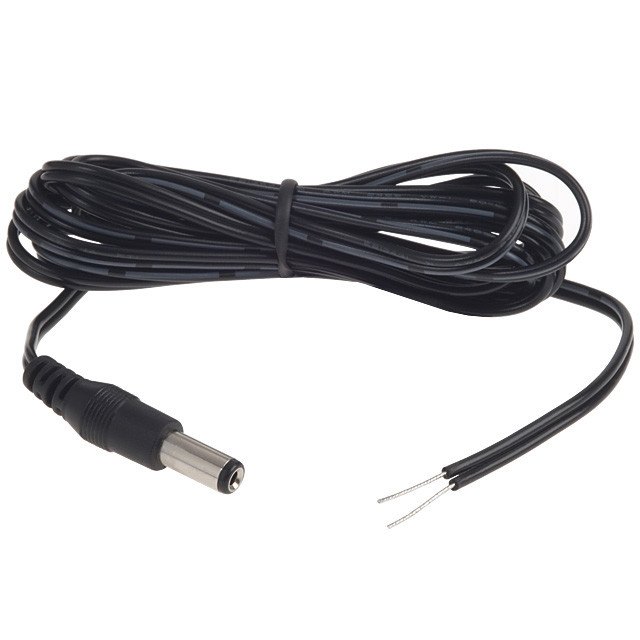

NCD CP-2185 - 전원 잭이 달린 와이어 케이블 어셈블리
전원 잭이 달린 와이어 케이블 어셈블리
