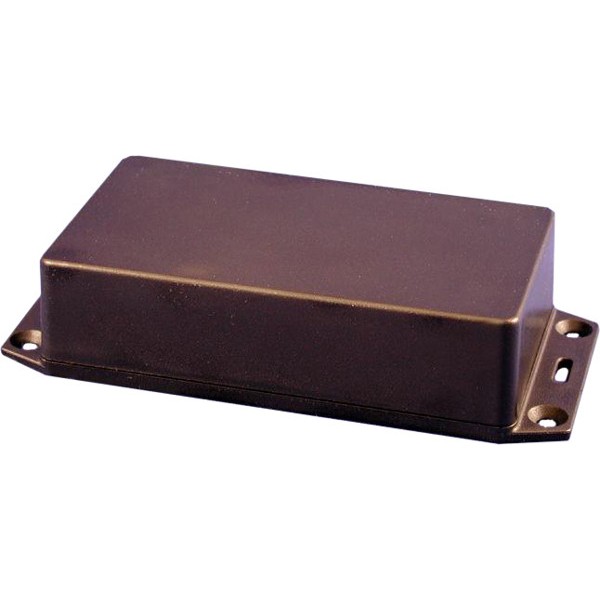

NCD ENC-CFL 일부 1 채널 5 및 10A 보드 용 CFL 인클로저

NCD ENC-CFL 일부 1 채널 5 및 10A 보드 용 CFL 인클로저

MODEL
ENC-CFL
브랜드
NCD
제품 자료
제품문의 구매하기

NCD 릴레이 보드를 넣고
고정하는 플라스틱 케이스

NCD 릴레이 보드 케이스 ENC 시리즈

견적 받기

NCD 국내 정식 공급 파트너

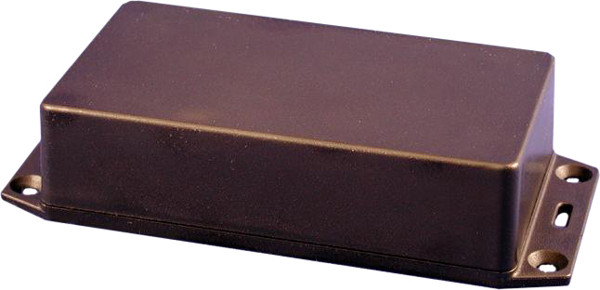

NCD 릴레이 보드 케이스 ENC 시리즈는 NCD 릴레이 컨트롤러를 담는 천공 전 플라스틱 케이스(인클로저)로, CFL, SFL, TFL, GFL, SR151B, SR153B, SR171B 7종이 채널 수와 보드 종류별로 나뉩니다.

대부분의 NCD 컨트롤러는 케이스 내부 형태에 맞춰 설계되어 있어 보드를 넣고 고정하면 설치가 끝납니다. 구멍을 뚫지 않은 상태로 공급되어 배선 위치를 현장에서 정하며, 이 케이스는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

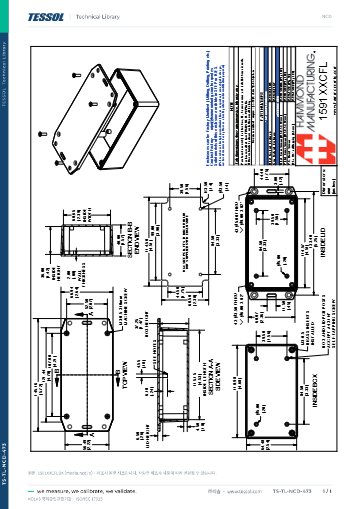

제품 설명서와
자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

7종

채널 수·보드별 케이스

4종

벽 고정 플랜지 모델

천공 전

배선 구멍은 직접 가공

2개 세트

MirX·MirC 보드 구성

특징

보드 윤곽에 맞춘
플라스틱 케이스

핵심 특징현장에서 달라지는 점
보드 맞춤 윤곽컨트롤러가 케이스 내부 형태에 맞게 설계되어 있어 별도 지지대 없이 보드가 자리를 잡습니다.
벽 고정 플랜지CFL, SFL, TFL, GFL에는 플랜지가 있어 벽면에 바로 고정합니다.
천공 전 공급배선 구멍을 설치 환경에 맞춰 직접 뚫으므로 케이블 인출 방향을 자유롭게 정합니다.
쌍 구성 보드 대응MirX와 MirC는 보드 2개를 한 세트로 사용하며 세트에 맞는 케이스 조합이 정해져 있습니다.
지정 보드용 모델SR151B, SR153B, SR171B는 지정된 보드 계열에 맞춰 만들어져 있습니다.
채널별 모델 분리채널 수와 릴레이 종류마다 케이스가 달라 보드 크기에 맞는 모델을 선택합니다.

보드 조합

케이스와 보드를
맞추는 기준

케이스는 채널 수와 릴레이 정격으로 구분합니다. 1채널 5·10 A 보드는 CFL, 2채널 5·10 A 보드는 SFL, 1채널 20·30 A 보드는 TFL이 기본이며, Taralist 컨트롤러는 GFL을 사용합니다.

SR151B는 ADR45 및 410PROXR 계열, SR153B는 ADR220 및 230PROXR 계열, SR171B는 8채널과 16채널 보드 및 ADR85, 810ProXR 계열에 대응합니다. 정확한 적용 보드는 사양 표의 맞는 보드 열에서 확인합니다.

보드를 장착한 케이스 내부

보드를 케이스에 넣으면 릴레이 단자와 입력 단자가 케이스 안쪽에 위치합니다. 배선 구멍은 이 단자 위치에 맞춰 뚫습니다.

쌍 구성

MirX·MirC 세트의
케이스 조합

MirX와 MirC는 보드 2개를 한 세트로 구성합니다. 2채널 MirC 세트에는 ENC-SFL 1개와 ENC-CFL 1개가 필요하므로 주문 전에 세트 구성을 확인하세요.

GFL은 Taralist 컨트롤러와 일부 키 포브 보드를 담지만 솔리드 스테이트 릴레이 컨트롤러에는 사용하지 않습니다.

사양

7개 케이스 비교와
공통 사양

모델명맞는 보드플랜지
ENC-CFL1채널 5·10 A ProXR Lite, Reactor, 키 포브, MirX(2개 필요), MirC 보드, MirC 송신기(8채널 제외)벽 고정 플랜지
ENC-SFL2채널 5·10 A ProXR Lite, Reactor, MirX(2개 필요), MirC 보드(ENC-SFL 1개와 ENC-CFL 1개)벽 고정 플랜지
ENC-TFL1채널 20·30 A ProXR Lite, Reactor, 키 포브, MirX 보드, 1채널 솔리드스테이트 Taralist, 1채널 5·10 A와 2채널 5·10 A 키 포브 보드벽 고정 플랜지
ENC-GFL1·2·4채널 5·10 A Taralist 보드, 1채널 20·30 A Taralist, 4채널 5·10 A 키 포브 보드 (솔리드스테이트 컨트롤러에는 사용 안 함)벽 고정 플랜지
ENC-SR151BADR45/410PROXR, BTADR45/410PROXR, FOADR45/410PROXR, ZADR45/410PROXR없음
ENC-SR153BADR220/230PROXR, BTADR220/230PROXR, FOADR220/230PROXR, ZADR220/230PROXR없음
ENC-SR171B8·16채널 5·10 A ProXR Lite, Taralist, Reactor, 키 포브, MirX(2개 필요), MirC(2개 필요) 보드, ADR85/810ProXR 계열없음

시리즈 공통 사양

항목사양
소재플라스틱
가공 상태천공 전 (배선 구멍 직접 가공)
벽 고정 플랜지CFL, SFL, TFL, GFL
플랜지 없음SR151B, SR153B, SR171B
구성품천공 전 플라스틱 케이스 1개

활용 분야

제어반과 현장
벽면 설치

  • 제어반 내부 — 릴레이 보드를 케이스에 담아 배선할 때 사용합니다.
  • 현장 벽면 설치 — 플랜지로 고정해 현장 장비를 제어합니다.
  • 채널 수별 설치 — 채널 수가 다른 보드를 모델별로 나누어 설치합니다.
  • 쌍 구성 시스템 — MirX, MirC처럼 보드를 쌍으로 사용하는 구성에 맞춰 케이스를 조합합니다.

선택 가이드

보드에 맞는
케이스 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
1채널 5·10 A 보드(ProXR Lite, Reactor, 키 포브, MirX, MirC)ENC-CFL1채널 소형 보드용 벽 고정 플랜지 케이스입니다.
2채널 5·10 A 보드ENC-SFL2채널 보드용 벽 고정 플랜지 케이스입니다.
1채널 20·30 A 보드 또는 2채널 키 포브 보드ENC-TFL대전류 1채널 보드와 키 포브 보드를 담습니다.
1·2·4채널 Taralist 컨트롤러ENC-GFLTaralist 전용이며 솔리드스테이트 컨트롤러에는 쓰지 않습니다.
ADR45 / 410PROXR 계열ENC-SR151B플랜지가 없는 지정 보드용 케이스입니다.
ADR220 / 230PROXR 계열ENC-SR153B플랜지가 없는 지정 보드용 케이스입니다.
8·16채널 보드ENC-SR171B다채널 보드와 ADR85, 810ProXR 계열을 담습니다.

구성·옵션

케이스 구성품과 모델

구분내용
구성품천공 전 플라스틱 케이스 1개
벽 고정 플랜지CFL, SFL, TFL, GFL
모델ENC-CFL, SFL, TFL, GFL, SR151B, SR153B, SR171B
