NCD IoT 인터페이스가있는 8 채널 솔리드 스테이트 릴레이 실드

NCD IoT 인터페이스가있는 8 채널 솔리드 스테이트 릴레이 실드

MODEL
IoT 인터페이스가있는 8 채널 솔리드 스테이트 릴레이 실드
브랜드
NCD
제품문의 구매하기

호스트 핀 두 개만으로
릴레이를 제어하는 IoT 쉴드

NCD PR16 IoT 인터페이스 릴레이 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD IoT 릴레이 쉴드(PR16, IoT 인터페이스 릴레이 쉴드)는 Particle, Bluz, RedBear, Onion, PyCom, Raspberry Pi, Arduino 위에 얹는 I²C 기반 릴레이 보드로, 1~32채널 구성에서 GPIO 라인 2개만 사용해 호스트 CPU의 나머지 자원을 남깁니다.

MCP23008·MCP23017 칩이 릴레이와 GPIO를 I²C로 제어하고 주소 점퍼 3개로 같은 버스에 최대 8대를 연결합니다. PKFR 키 포브 수신기를 더하면 최대 750 ft 거리에서 리모컨 최대 40개의 명령을 받으며, 이 제품은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

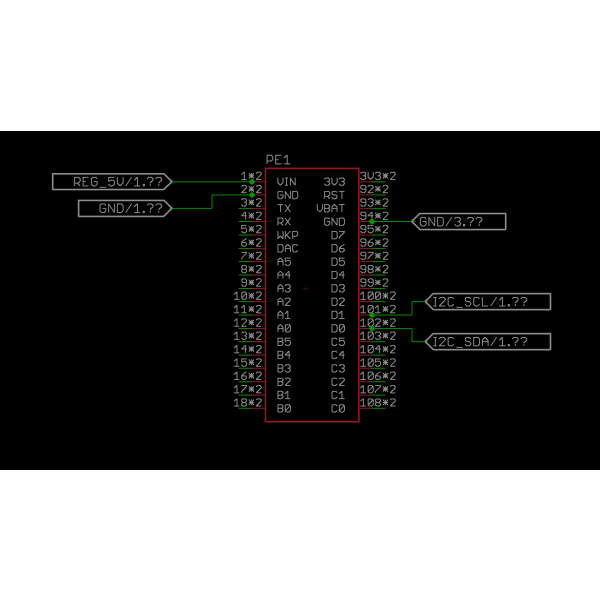

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

최대 8대

한 I²C 버스 연결 대수

750 ft

PKFR 키 포브 수신 거리

GPIO 2개

호스트 CPU 핀 점유

특징

쉴드 구성과
제어 방식

핵심 특징현장에서 달라지는 점
IoT 보드 호환Particle Photon·Electron, Bluz, RedBear 위에 그대로 맞아 별도 배선이 필요 없습니다.
I²C 릴레이 제어GPIO 라인 두 가닥만 사용하므로 호스트 보드의 나머지 핀을 센서와 통신에 할당할 수 있습니다.
릴레이별 상태 LED켜짐과 꺼짐이 릴레이마다 표시되어 현장에서 동작을 바로 확인합니다.
나사 단자릴레이 단자가 12 AWG 전선까지 받아 굵은 부하 배선도 직접 체결합니다.
전원 선택옵션 전원 공급 장치나 12 VDC 나사 단자 가운데 현장에 맞는 방식을 고릅니다.
nodeLynk 확장 포트모든 쉴드의 I²C 확장 포트로 센서와 다른 릴레이 보드를 이어 붙입니다.

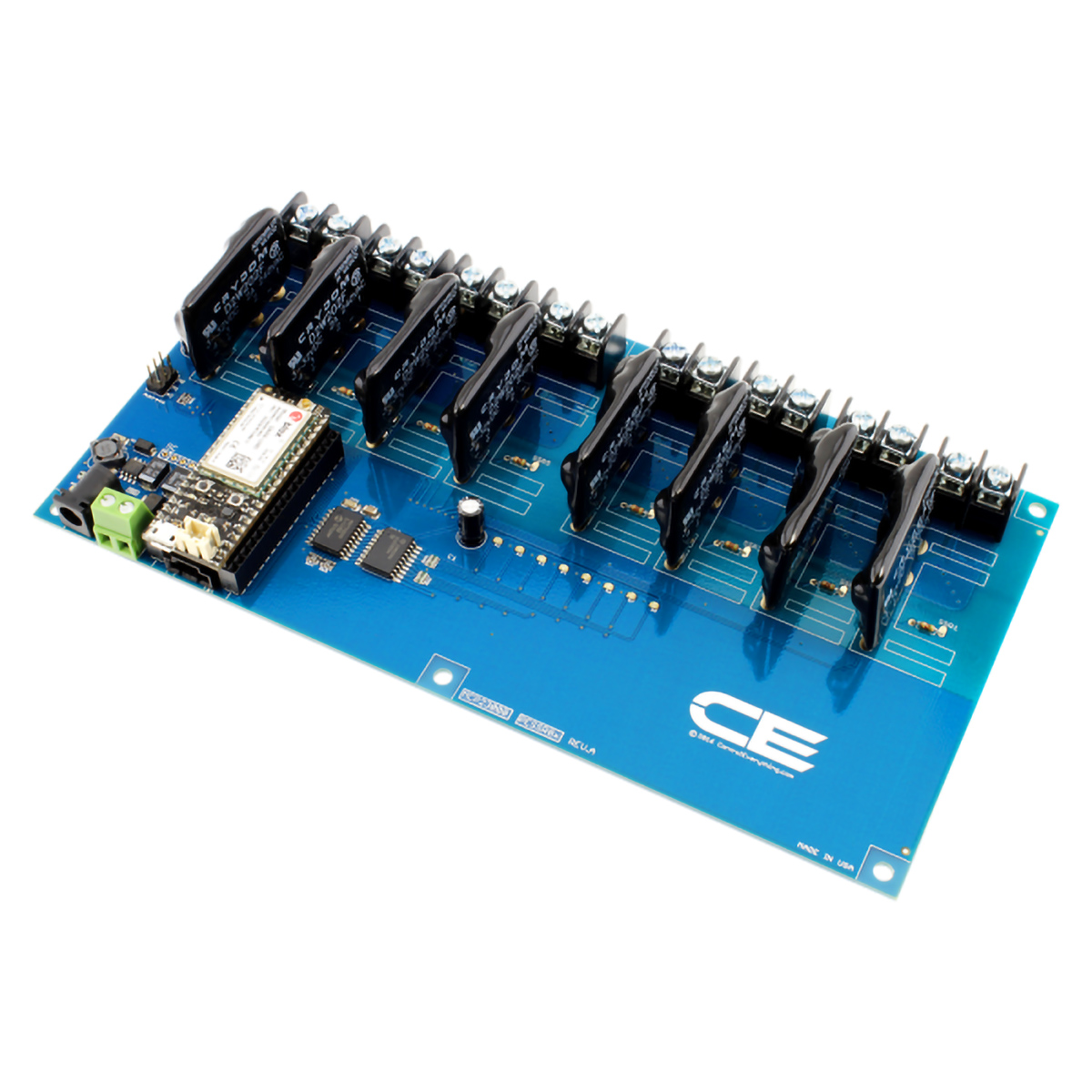

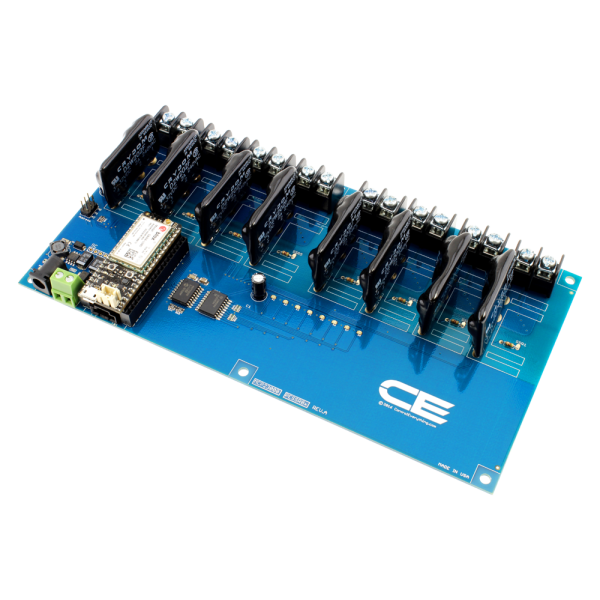

NCD IoT 인터페이스가있는 8 채널 솔리드 스테이트 릴레이 실드 - 솔리드 스테이트 릴레이 8개가 배열된 릴레이 실드
솔리드 스테이트 릴레이 8개가 배열된 릴레이 실드

연동 설계

클라우드 규칙과
현장 접점 연결

Particle 계열 보드에서는 IFTTT 규칙이나 음성 비서와 연동해 조건이 맞을 때 릴레이를 동작시키며, 차고문 개폐가 대표적인 예제입니다. 스위치 접점은 GPIO로 읽어 열림과 닫힘 상태를 클라우드로 전송하므로 제어와 상태 확인을 한 쉴드에서 처리합니다.

PKFR 키 포브 수신기 연결

PKFR 수신기를 더하면 무선 리모컨으로 떨어진 곳의 릴레이를 직접 조작합니다. 네트워크가 끊긴 현장에서는 작업자가 리모컨으로 전원을 개폐하는 보조 경로로 사용합니다.

부하 설계

릴레이 종류와
전원 용량 계산

고전력형은 20 A SPDT 또는 30 A SPST, 범용형은 5 A 또는 10 A SPDT이며 최대 240 VAC(절대 최대)에서 주로 저항성 부하를 개폐합니다. 1 A SPDT 신호 릴레이는 12 VDC 또는 120 VAC 기준이므로 국내 220 V 회로에는 사용하지 않고, 유도 부하에는 억제 커패시터를 함께 연결합니다.

전원은 대기 전류가 35~200 mA이고 동작 중인 릴레이 하나당 28~60 mA가 더해집니다. 16채널 모델의 릴레이를 모두 켜면 최대 1,160 mA가 필요하므로 12 VDC 공급장치는 이 값에 여유를 둔 용량으로 정합니다.

사양

29개 모델 구성과
공통 사양

모델명채널릴레이
PR16-101범용 SPDT · 5 A 또는 10 A
PR16-19-MP1고전력 · 20 A SPDT 또는 30 A SPST
PR16-31DPDT 신호 릴레이 · 1 · 3 · 5 A
PR16-361솔리드스테이트 (SSR 별도 선택)
PR16-172고전력 · 20 A SPDT 또는 30 A SPST
PR16-22DPDT 신호 릴레이 · 1 · 3 · 5 A
PR16-352솔리드스테이트 (SSR 별도 선택)
PR16-92범용 SPDT · 5 A 또는 10 A
PR16-14DPDT 신호 릴레이 · 1 · 3 · 5 A
PR16-15-MP4고전력 · 20 A SPDT 또는 30 A SPST
PR16-2741 A SPDT 신호 릴레이
PR16-344솔리드스테이트 (SSR 별도 선택)
PR16-84범용 SPDT · 5 A 또는 10 A
PR16-118범용 SPDT · 5 A 또는 10 A
PR16-21-PM8고전력 · 20 A SPDT 또는 30 A SPST
PR16-3181 A SPDT 신호 릴레이
PR16-388솔리드스테이트 (SSR 별도 선택)
PR16-1216범용 SPDT · 5 A 또는 10 A
PR16-23-MP16고전력 · 20 A SPDT 또는 30 A SPST
PR16-32161 A SPDT 신호 릴레이
PR16-3916솔리드스테이트 (SSR 별도 선택)
PR16-516DPDT 신호 릴레이 · 1 · 3 · 5 A
PR16-1324범용 SPDT · 5 A 또는 10 A
PR16-30241 A SPDT 신호 릴레이
PR16-3724솔리드스테이트 (SSR 별도 선택)
PR16-624DPDT 신호 릴레이 · 1 · 3 · 5 A
PR16-1432범용 SPDT · 5 A 또는 10 A
PR16-25-PM32고전력 · 20 A SPDT 또는 30 A SPST
PR16-33321 A SPDT 신호 릴레이
PR16-4032솔리드스테이트 (SSR 별도 선택)
PR16-732DPDT 신호 릴레이 · 1 · 3 · 5 A

시리즈 공통 사양

항목사양
형태IoT 인터페이스 쉴드 (I2C 기반)
전원12 VDC (옵션 전원 또는 나사 단자)
입출력프로그래밍 가능한 디지털 입출력 (GPIO)
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대) · 주로 저항성 부하 스위칭용
범용형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대) · 정격은 12 VDC 동작, 21 °C 기준 · 주로 저항성 부하 스위칭용
DPDT 신호 릴레이1 · 3 · 5 A 버전 · 1 A와 3 A는 최대 12 VDC의 저전력 신호용
1 A SPDT 신호 릴레이최대 1 A, 12 VDC 또는 120 VAC (국내 220 V 회로 사용 불가)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
작동 전압10 / 12 / 15 VDC (최소 / 표준 / 최대)
대기 전력 소비35 / 100 / 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비28 / 35 / 60 mA (작동 릴레이 1개당)
작동 온도 범위-40 ~ 85 °C
보관 온도 범위-55 ~ 85 °C
작동 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
기계적 수명10,000,000회 (구성 요소 등급)
전기적 수명100,000회 (최대 부하 시)
I2C 주소점퍼 3개, 같은 버스에 최대 8대
기준 조건12 VDC 동작, 21 °C 기준
키 포브 수신PKFR 수신기 옵션, 최대 750 ft, 리모컨 최대 40개

활용 분야

쉴드 방식이
맞는 현장

  • 원격 전원 제어 — 장비 전원을 IoT 명령으로 켜고 끕니다.
  • 규칙 기반 동작 — IFTTT 규칙에 따라 조건이 맞으면 릴레이를 구동합니다.
  • 접점 상태 확인 — 스위치 접점을 GPIO로 읽어 상태를 클라우드로 전송합니다.
  • 리모컨 보조 조작 — 키 포브로 떨어진 곳의 릴레이를 작동합니다.

선택 가이드

부하·채널별
선택 기준

이럴 때 (현장 조건)권장 구성선택 이유
중저 전력 부하를 개폐할 때범용 SPDT 5 A · 10 A저항성 부하에 맞는 기본 선택입니다.
고전력 부하를 개폐할 때고전력 20 A SPDT · 30 A SPST큰 전류의 부하를 직접 개폐합니다.
저전력 신호를 전환할 때DPDT 신호 1 · 3 · 5 A신호 전환 전용 릴레이입니다.
반도체 방식 스위칭이 필요할 때솔리드스테이트형SSR은 주문 때 유형을 지정합니다.
한 보드로 많은 설비를 제어할 때8 · 16 · 24 · 32채널 모델채널 수가 많아 쉴드 한 장으로 충분합니다.

구성·옵션

구성품과
별매 항목

항목내용
구성품IoT 릴레이 쉴드와 구매 때 고른 릴레이
옵션전원 공급 장치, PKFR 키 포브 수신기, Particle Photon 모듈
솔리드스테이트 릴레이SSR은 보드에 포함되지 않으며 주문 때 유형을 지정
품번PR16-숫자 형식, 모델별 품번은 사양 섹션의 모델 구성 표 참조
