입력 하나로 여러 곳의
릴레이를 함께 제어하는 무선 키트

NCD MirM 다중 수신 접점 폐쇄 키트

견적 받기

NCD 국내 정식 공급 파트너

NCD MirM은 송신기 보드의 접점 입력 하나로 수신기 보드 여러 곳의 릴레이를 2.4 GHz 무선으로 동시에 제어하는 다중 수신 접점 폐쇄 키트(Multi-Receiver Contact Closure Kit)입니다. 원격 위치는 송신기당 최대 24곳까지 늘릴 수 있습니다.

기본 구성은 송신기 보드 1개와 수신기 보드 2개입니다. 실내·도시에서는 최대 2,000 ft, 가시선에서는 1 마일(1.6 km)까지 통신하고, 원격 릴레이는 1초 이내에 동작합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

최대 24곳

송신기당 원격 위치 수

최대 2,000 ft

실내·도시 통신 거리

1초 이내

원격 릴레이 반응 시간

5년

컨트롤러 산업 보증 기간

특징

접점 입력 하나로
여러 곳의 릴레이 제어

핵심 특징현장에서 달라지는 점
하나의 입력, 여러 릴레이송신기 입력 하나로 여러 원격 릴레이를 함께 제어하므로 흩어진 설비를 한 스위치로 동시에 기동할 수 있습니다.
접점 입력 전용입력에는 전압을 가하지 않고 접점만 연결하므로 입력부 손상 우려가 줄어듭니다.
접점 출력릴레이는 전압을 출력하지 않고 외부 장치의 전원을 스위칭하므로 부하 전원을 자유롭게 구성할 수 있습니다.
설정 불필요전원을 넣으면 미리 구성된 상태로 바로 동작하므로 현장에서 설정할 일이 없습니다.
1초 이내 반응원격 릴레이가 1초 이내에 동작하므로 수동 스위치에 가까운 응답 속도를 얻습니다.
고전력 릴레이 옵션20 A SPDT나 30 A SPST 릴레이는 팬과 펌프 같은 고전력 부하를 직접 개폐합니다.

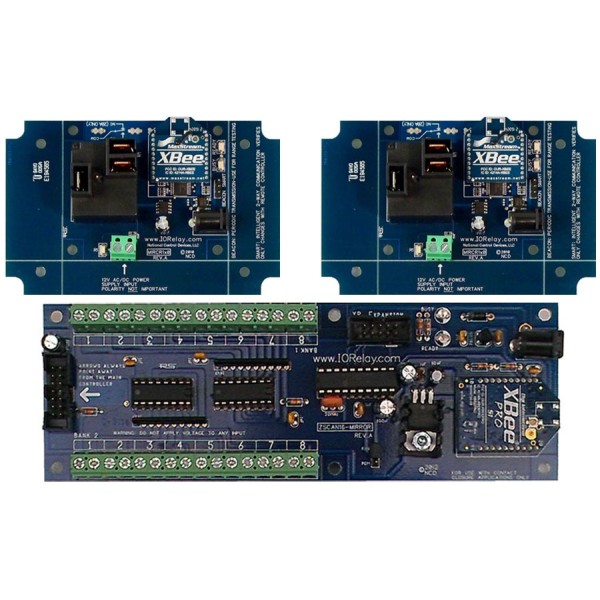

NCD MIRMR1x0_KIT - 고전력 릴레이 1개 기판과 수신 기판 구성
고전력 릴레이 1개 기판과 수신 기판 구성

수신기 확장

수신기 보드 확장과
릴레이 수 선택

기본 키트는 수신기 보드 2개이며, 원격 위치는 송신기당 최대 24곳까지 확장할 수 있습니다. 수신기 보드당 릴레이 수는 모델명의 숫자와 같아 1, 2, 4, 8개 중에서 고릅니다. 릴레이는 나중에 추가하기 어렵고 메인 송신기를 반환해야 할 수 있으므로, 처음 주문할 때 필요한 수와 위치를 확정하세요.

  • 전원: 송신기와 수신기 보드마다 12 VDC가 필요하며 전원 공급장치는 별도입니다. 벽걸이형 어댑터를 고를 수 있습니다.
  • 설치: Break-Away 탭을 떼어 수신기 보드를 옵션 플라스틱 케이스에 맞춰 고정합니다.
  • 접점 정격: 20 A SPDT는 NO–C 20 A, C–NC 10 A입니다.

수신기 보드와 케이스

수신기 보드는 Break-Away 탭을 떼어 옵션 플라스틱 케이스에 맞춰 설치합니다. 위치마다 12 VDC 전원 공급장치를 따로 준비하세요.

릴레이 선택

부하에 맞는
릴레이 정격 선택

가벼운 부하에는 5 A 또는 10 A SPDT 보드를, 고전력 부하에는 20 A SPDT나 30 A SPST 보드를 선택합니다. 고전력 릴레이는 저전력 신호 개폐에 사용하지 않습니다. 릴레이는 접점 폐쇄 출력이어서 외부 장치의 전원을 스위칭하며, 최대 240 VAC가 절대 최대입니다.

원격 부하 연결

수신기 릴레이 단자에 팬이나 펌프의 전원선을 연결합니다. 20 A SPDT 보드는 NO–C 접점에서 20 A, C–NC 접점에서 10 A 정격이므로 접속 단자를 확인하세요.

사양

MirM 키트
상세 사양

항목사양
구성송신기 보드 1개 + 수신기 보드 2개 (기본, 보드당 릴레이 수는 모델별)
통신2.4 GHz 802.15.4 무선
통신 거리실내 · 도시 최대 2,000 ft, 가시선 최대 1 마일(1.6 km)
원격 위치송신기당 최대 24곳
전원컨트롤러마다 12 VDC (전원 공급장치 별도)
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
20 A SPDT 접점 정격NO–C 20 A, C–NC 10 A
입력접점 폐쇄 전용, 전압 인가 금지
출력접점 폐쇄 출력, 전압 출력 없음
반응 시간1초 이내
배선나사 단자, 최대 12 AWG
보증컨트롤러 5년 산업 보증

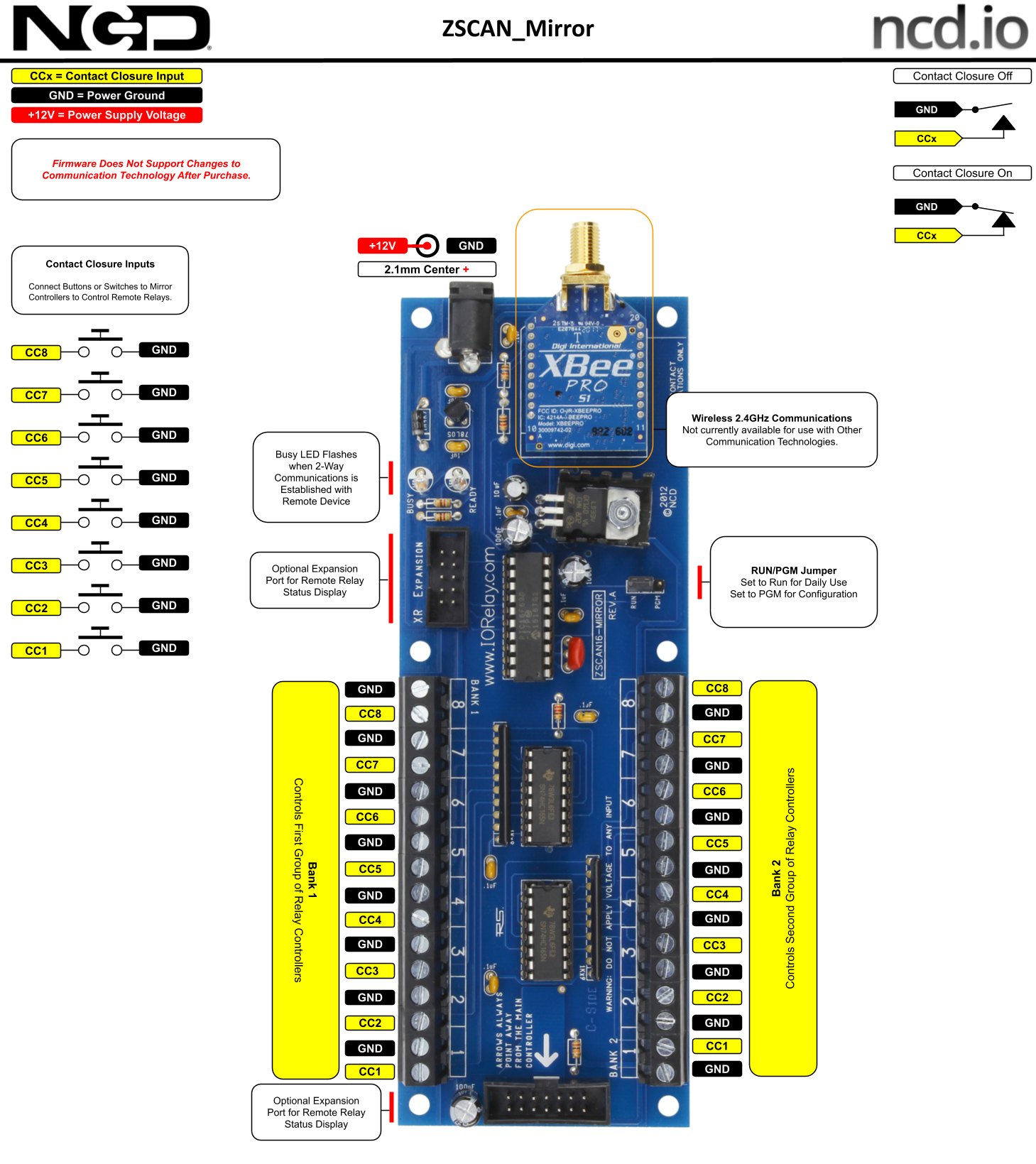

NCD MIRMR1x0_KIT - 무선 접점 폐쇄 송신기의 단자 배치 구성도
무선 접점 폐쇄 송신기의 단자 배치 구성도

활용 분야

한 곳의 스위치로 여러 곳을
제어하는 현장

  • 여러 장소 제어 — 한 곳의 스위치로 여러 장소의 릴레이를 켭니다.
  • 중앙 제어판 — 흩어진 원격 위치를 한 제어판에서 제어합니다.
  • 고전력 부하 — 최대 240 VAC 부하를 20 A 또는 30 A 릴레이로 개폐합니다.
  • 원격 기동 — 떨어진 곳의 팬이나 펌프를 켜고 끕니다.

선택 가이드

MirM 부하별
릴레이 선택

이럴 때 (현장 조건)권장 모델선택 이유
가벼운 부하를 여러 곳에서 켤 때MIRMR*x_KIT (5 A 또는 10 A SPDT)표준 SPDT 릴레이가 소형 부하를 개폐하기에 알맞습니다.
팬·펌프 같은 고전력 부하를 켤 때MIRMR*x0_KIT (20 A SPDT 또는 30 A SPST)고전력 릴레이로 최대 240 VAC 부하를 직접 개폐합니다.
송신기와 수신기가 1대 1일 때MirC·MirX 무선 세트영구 페어로 1방향 또는 양방향을 구성할 수 있습니다.

구성·옵션

MirM 키트 구성과
모델 품번

항목내용
구성품송신기 보드 1개, 수신기 보드 2개 (기본 구성)
옵션릴레이 종류, 원격 위치 추가 (주문 때 선택), 플라스틱 케이스
별매12 VDC 전원 공급장치 (보드마다 필요, 벽걸이형 어댑터 선택 가능)
테솔 품번NCD 모델명수신기 보드당 릴레이 수릴레이
MIRMR1x_KITMirCR1x_MIRM1SPDT · 5 A 또는 10 A
MIRMR1x0_KITMirCR1x0_MIRM1고전력 · 20 A SPDT 또는 30 A SPST
MIRMR2x_KITMirCR2x_MIRM2SPDT · 5 A 또는 10 A
MIRMR2x0_KITMirCR2x0_MIRM2고전력 · 20 A SPDT 또는 30 A SPST
MIRMR4x_KITMirCR4x_MIRM4SPDT · 5 A 또는 10 A
MIRMR4x0_KITMirCR4x0_MIRM4고전력 · 20 A SPDT 또는 30 A SPST
MIRMR8x_KITMirCR8x_MIRM8SPDT · 5 A 또는 10 A
MIRMR8x0_KITMirCR8x0_MIRM8고전력 · 20 A SPDT 또는 30 A SPST

제품 상세 이미지

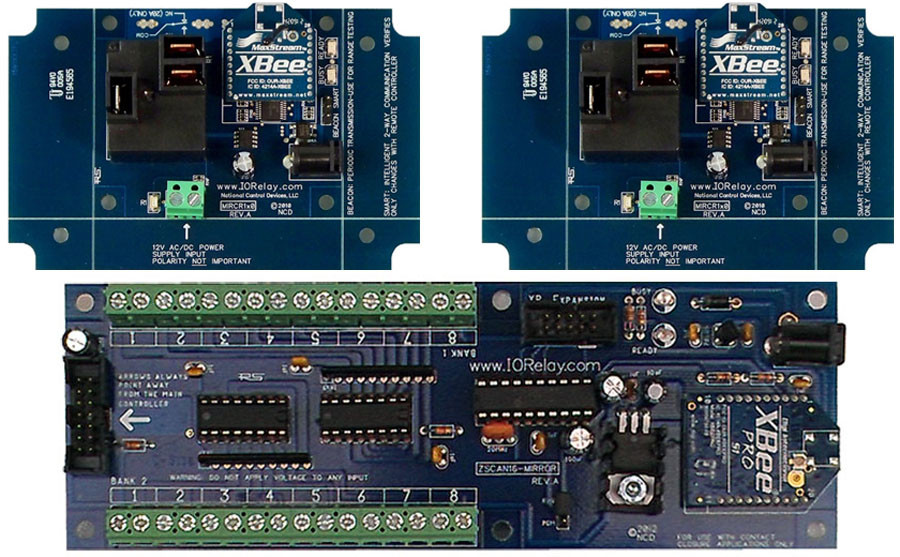

NCD MIRMR1x0_KIT 상세 이미지 1
