NCD MirX 유선 접점 폐쇄 송수신기

견적 받기

NCD 국내 정식 공급 파트너

NCD MirX 유선(ZRS)은 전선 세 가닥으로 컨트롤러 2대를 최대 1000 ft까지 이어 컨트롤러 A의 입력이 B의 릴레이를, B의 입력이 A의 릴레이를 제어하는 양방향 접점 폐쇄 송수신기(Contact Closure Transceiver, 3선 유선 양방향 릴레이)입니다.

전원을 켜면 두 컨트롤러가 짝으로 함께 동작하므로, 컴퓨터나 프로그래밍 없이 쌍을 연결하기만 하면 설치가 끝납니다. 릴레이는 5 A 또는 10 A SPDT, 20 A SPDT 또는 30 A SPST 중에서 고르며, 이 송수신기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

3선 연결

두 컨트롤러를 잇는 전선 수

최대 1000 ft

컨트롤러 사이 지원 거리

양방향

서로의 입력으로 상대 릴레이 제어

1 · 2 · 4 · 8채널

필요한 입출력 수에 맞춘 모델

특징

선 세 가닥으로
서로 응답하는 한 쌍

핵심 특징현장에서 달라지는 점
양방향 제어두 컨트롤러가 서로의 입력으로 상대 릴레이를 제어하므로, 한 쌍으로 양쪽 설비를 연동할 수 있습니다.
3선 연결전선 세 가닥으로 연결이 끝나 다심 케이블 포설 부담이 줄어듭니다.
최대 1000 ft 거리층간이나 인접 동처럼 떨어진 설비도 같은 3선으로 이어 양방향으로 제어할 수 있습니다.
구성 없이 사용컴퓨터나 프로그래밍 없이 쌍을 연결하면 바로 동작하므로 현장 설치 시간이 짧습니다.
스마트·비콘 모드스마트 모드는 입력이 바뀔 때만 전달하고, 비콘 모드는 초당 여러 번 통신하며 포설 상태를 시험합니다.
선택형 자동 차단단선으로 통신이 끊긴 뒤 30초 안에 릴레이가 꺼지는 동작을 선택할 수 있어, 부하가 방치되는 상황을 막을 수 있습니다.

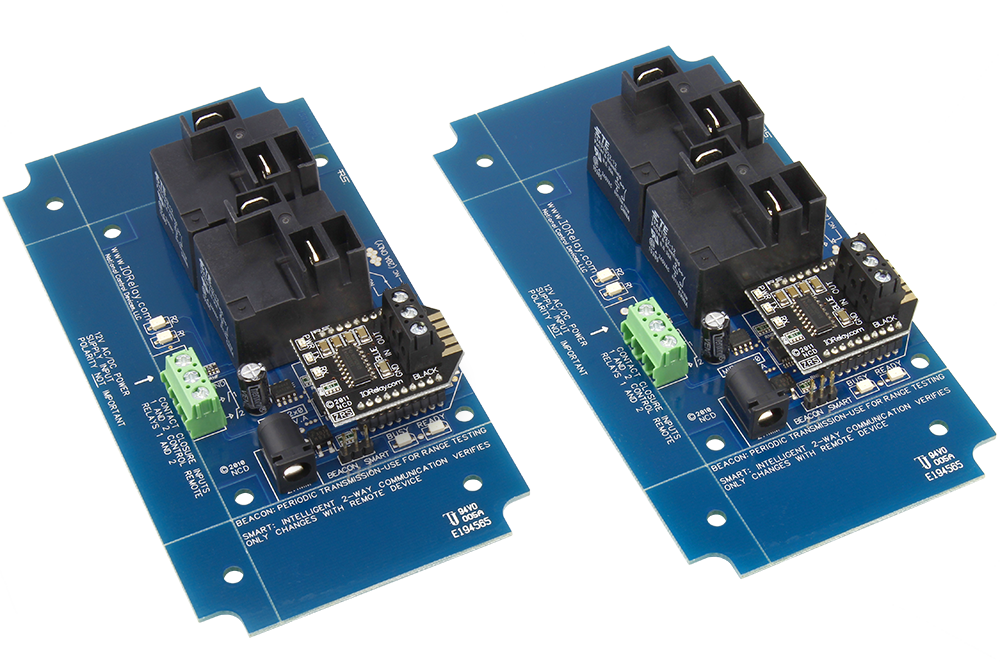

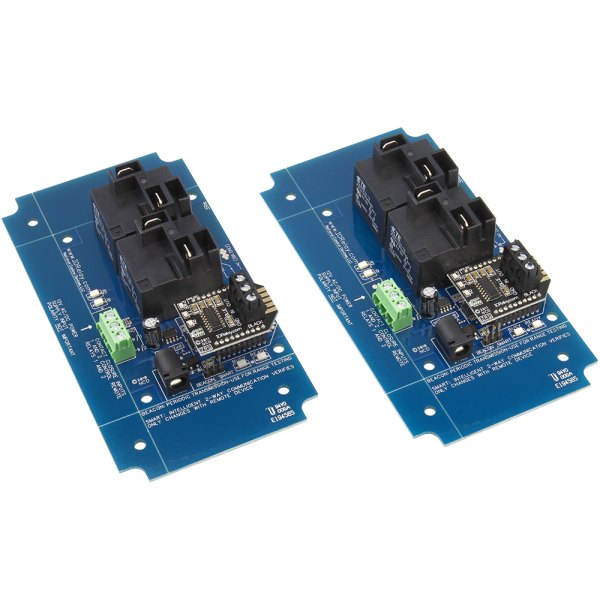

NCD MirXR2x0_ZRS_KIT - 고전력 릴레이가 실장된 송신기와 수신기 기판 한 쌍
고전력 릴레이가 실장된 송신기와 수신기 기판 한 쌍

양방향 배선

3선 포설과
양쪽 입력·출력 배선

컨트롤러 두 대는 전선 세 가닥으로 연결하며 최대 1000 ft까지 지원합니다. 양쪽 모두 입력 접점과 릴레이 출력을 가지므로, 단자 번호를 도면에 표시해 두면 상대 쪽 어느 채널이 대응하는지 쉽게 추적할 수 있습니다. 접점 입력에는 전압을 가하지 않고 스위치, 버튼, 센서의 접점만 연결하는 것이 원칙입니다.

  • 단자: 나사 단자에 최대 12 AWG 전선을 체결합니다.
  • 전원: 컨트롤러마다 12 VDC를 공급하며 작동 범위는 10–15 VDC입니다.
  • 부하: 모터와 솔레노이드 같은 유도성 부하 단자에는 억제 커패시터를 병렬 설치하세요.

3선 결선과 단자 표시

두 컨트롤러의 통신 단자에 같은 순서로 3선을 결선하고 단자 번호를 라벨로 표시합니다. 이후 점검과 채널 추적이 쉬워집니다.

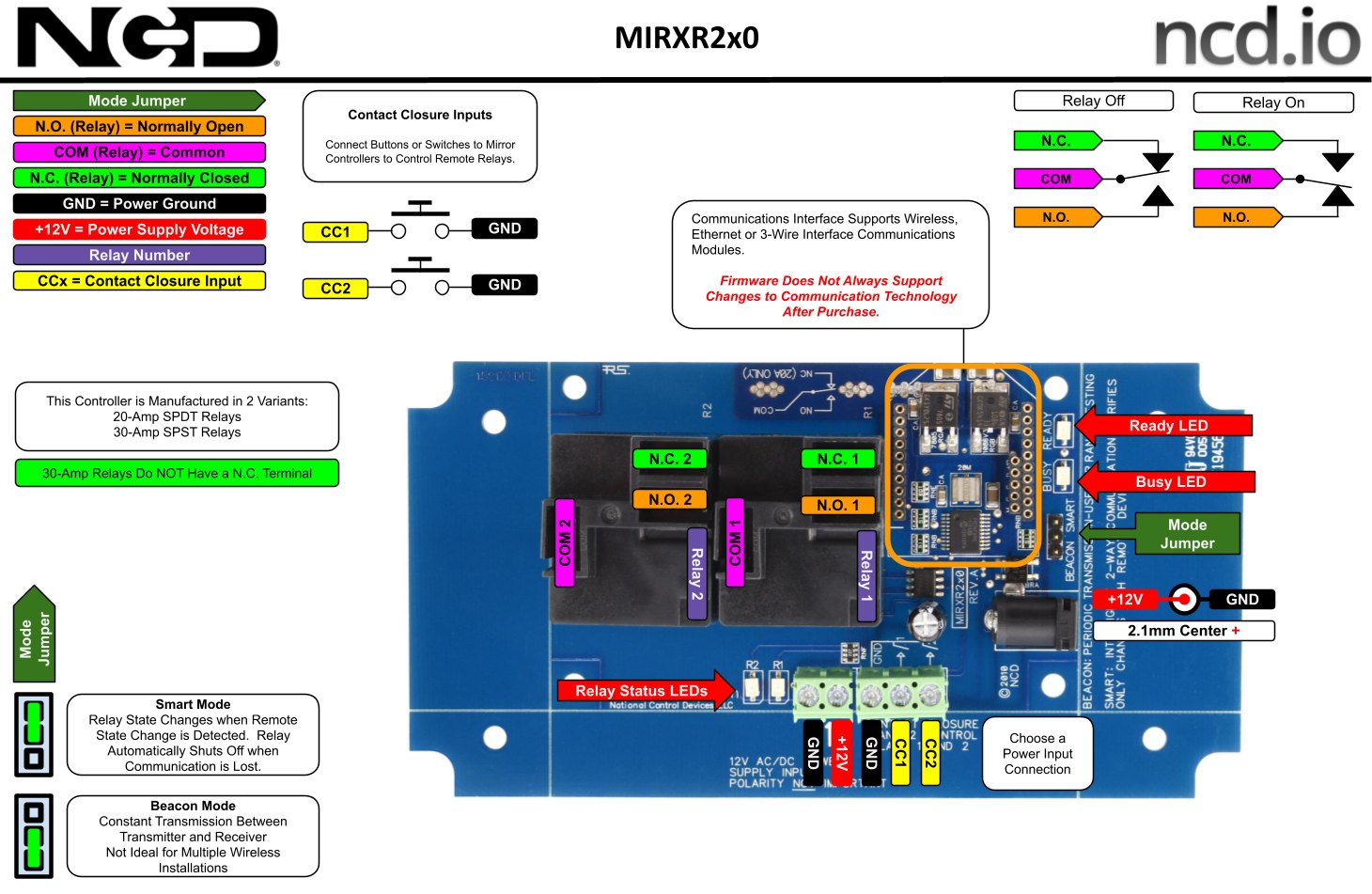

NCD MirXR2x0_ZRS_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

자동 차단 옵션

통신 두절 시 자동 차단과
운용 모드

평상시에는 스마트 모드로 운용하고, 포설 직후에는 비콘 모드로 연결 상태를 시험하세요. 통신이 끊기면 30초 이내에 릴레이를 끄는 기능은 선택 사항입니다. 단선 시 펌프나 히터를 멈춰야 하는 설비는 이 옵션을 켜고, 마지막 상태를 유지해야 하는 설비는 끈 채로 운용합니다.

상태 LED 확인

릴레이 LED와 통신 LED로 양쪽 컨트롤러의 연결과 릴레이 동작을 확인합니다. 시험 중에는 한쪽 입력을 닫아 반대쪽 릴레이 LED가 켜지는지 점검합니다.

사양

ZRS 유선 양방향 한 쌍
상세 사양

항목사양
구성컨트롤러 2대 한 쌍으로 판매
통신유선 3선 · 최대 1000 ft · 양방향
채널1 · 2 · 4 · 8채널
전원컨트롤러마다 12 VDC (작동 범위 10–15 VDC)
정격 기준12 VDC 동작, 21 °C 기준
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
부하유도성 부하(모터 · 조명 · 펌프 · 솔레노이드 · 변압기)는 유도 억제 커패시터 사용
대기 전력 소비최소 35 mA · 표준 100 mA · 최대 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비활성 릴레이 1개당 최소 28 mA · 표준 35 mA · 최대 60 mA
작동 온도 범위-40 ~ 85 °C (구성 요소 이론 한계 기준)
보관 온도 범위-55 ~ 85 °C (구성 요소 이론 한계 기준)
작동 주변 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
작동 수명 (기계)10,000,000회 (구성 요소 작동 등급)
작동 수명 (전기)100,000회 (최대 부하 시 부품 정격)
배선나사 단자, 최대 12 AWG
상태 표시릴레이 · 통신 LED

활용 분야

양쪽 응답이 필요한
유선 스위칭

  • 원격 게이트 작동 — 양쪽 스위치로 게이트를 구동하고 상태를 반대쪽에 알립니다.
  • 원격 조명 제어 — 두 건물 사이 조명 회로를 서로의 스위치로 개폐합니다.
  • 원격 펌프 제어 — 기동 명령과 동작 확인 접점을 3선 한 쌍으로 처리합니다.
  • 온도 오버라이드 — 양쪽 설비가 서로의 운전 조건을 바꿉니다.
  • 대규모 산업 현장 — 양쪽에 입력과 릴레이가 모두 필요한 설비 연동에 사용합니다.

선택 가이드

연결 방식별
MirX 유선 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
양쪽 모두 입력과 릴레이가 필요할 때MirX 유선 (3선 양방향)3선 연결에서 서로의 입력으로 상대 릴레이를 제어합니다.
입력 하나로 원격 릴레이만 켤 때MirC 유선 (1방향)송신기 입력과 수신기 릴레이를 분리한 단방향 구성입니다.
선 없이 무선으로 잇고 싶을 때MirX 무선 (양방향)배선 없이 영구 페어 무선으로 양방향을 구성합니다.
LAN 케이블로 잇고 싶을 때MirX 이더넷 (LAN 전용)같은 LAN 안에서 DHCP 또는 고정 IP로 연결합니다.

구성·옵션

ZRS 양방향 채널 수와
릴레이별 모델명

모델명채널릴레이
MirXR1x_ZRS_KIT1SPDT · 5 A 또는 10 A
MirXR1x0_ZRS_KIT1고전력 · 20 A SPDT 또는 30 A SPST
MirXR2x_ZRS_KIT2SPDT · 5 A 또는 10 A
MirXR2x0_ZRS_KIT2고전력 · 20 A SPDT 또는 30 A SPST
MirXR4x_ZRS_KIT4SPDT · 5 A 또는 10 A
MirXR4x0_ZRS_KIT4고전력 · 20 A SPDT 또는 30 A SPST
MirXR8x_ZRS_KIT8SPDT · 5 A 또는 10 A
MirXR8x0_ZRS_KIT8고전력 · 20 A SPDT 또는 30 A SPST
MirXSSR8x_ZRS_KIT8솔리드스테이트 (SSR 별도 선택)

제품 상세 이미지

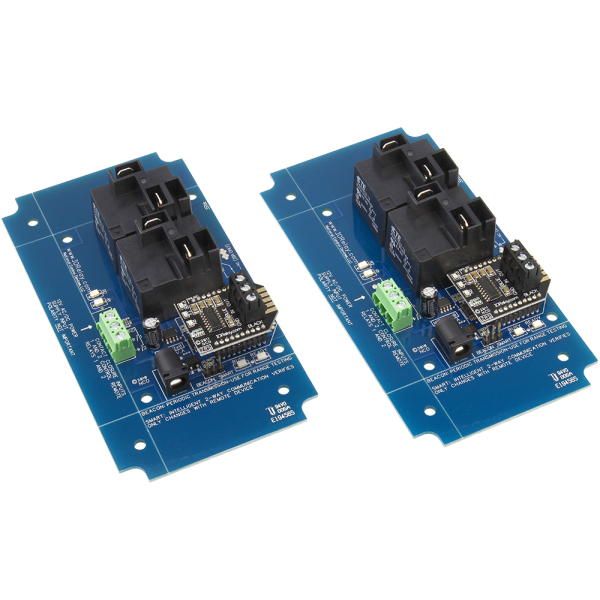

NCD MirXR2x0_ZRS_KIT 상세 이미지 1
