NCD PL_USB_2030 고전력 릴레이가있는 USB 릴레이 컨트롤러

NCD PL_USB_2030 고전력 릴레이가있는 USB 릴레이 컨트롤러

MODEL
PL_USB_2030
브랜드
NCD
제품문의 구매하기

COM 포트 명령으로 릴레이를
켜고 끄는 USB 릴레이 보드

NCD PL 시리즈 USB 릴레이 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD PL 시리즈 USB 릴레이는 USB 가상 COM 포트로 1·2·4·8채널 릴레이를 제어하는 산업용 USB 릴레이 보드(USB 릴레이 컨트롤러)로, Windows·Mac·Linux·Android 장치에서 같은 ProXR 명령으로 부하를 켜고 끕니다.

8채널 8/10비트 ADC 입력이 센서 값을 읽어 릴레이를 직접 동작시키므로 PC가 꺼져 있어도 단순한 자동 제어가 이어지며, 릴레이는 5 A·10 A SPDT와 20 A SPDT·30 A SPST, 솔리드 스테이트 중에서 부하에 맞춰 고릅니다. 이 USB 릴레이는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 · 2 · 4 · 8채널

릴레이 채널 구성

8채널

8/10비트 ADC 입력

5 A ~ 30 A

기계식 릴레이 옵션 범위

115.2K baud

USB 가상 COM 통신 속도

특징

PC 명령과 센서 입력,
두 가지 제어

핵심 특징현장에서 달라지는 점
가상 COM 포트 제어드라이버 설치 부담 없이 COM 포트를 열고 명령만 보내면 되므로 기존 시리얼 제어 코드를 그대로 재사용할 수 있습니다.
여러 운영체제 지원Windows, Mac, Linux, Android에서 같은 명령을 사용하므로 제어 장치를 바꿔도 프로그램을 새로 작성하지 않아도 됩니다.
ADC 입력으로 직접 제어입력 8개마다 기능을 지정하면 센서 값에 따라 릴레이가 직접 동작하므로 호스트 없이도 단순한 연동을 구성할 수 있습니다.
ProXR 명령 세트켜기, 끄기, 펄스, 토글 같은 명령이 정리되어 있어 제어 프로그램 작성 시간이 줄어듭니다.
개선된 릴레이 구동유도성 부하에 대응하도록 구동 회로를 개선해 모터나 솔레노이드를 개폐할 때 보드에 걸리는 부담을 줄였습니다.

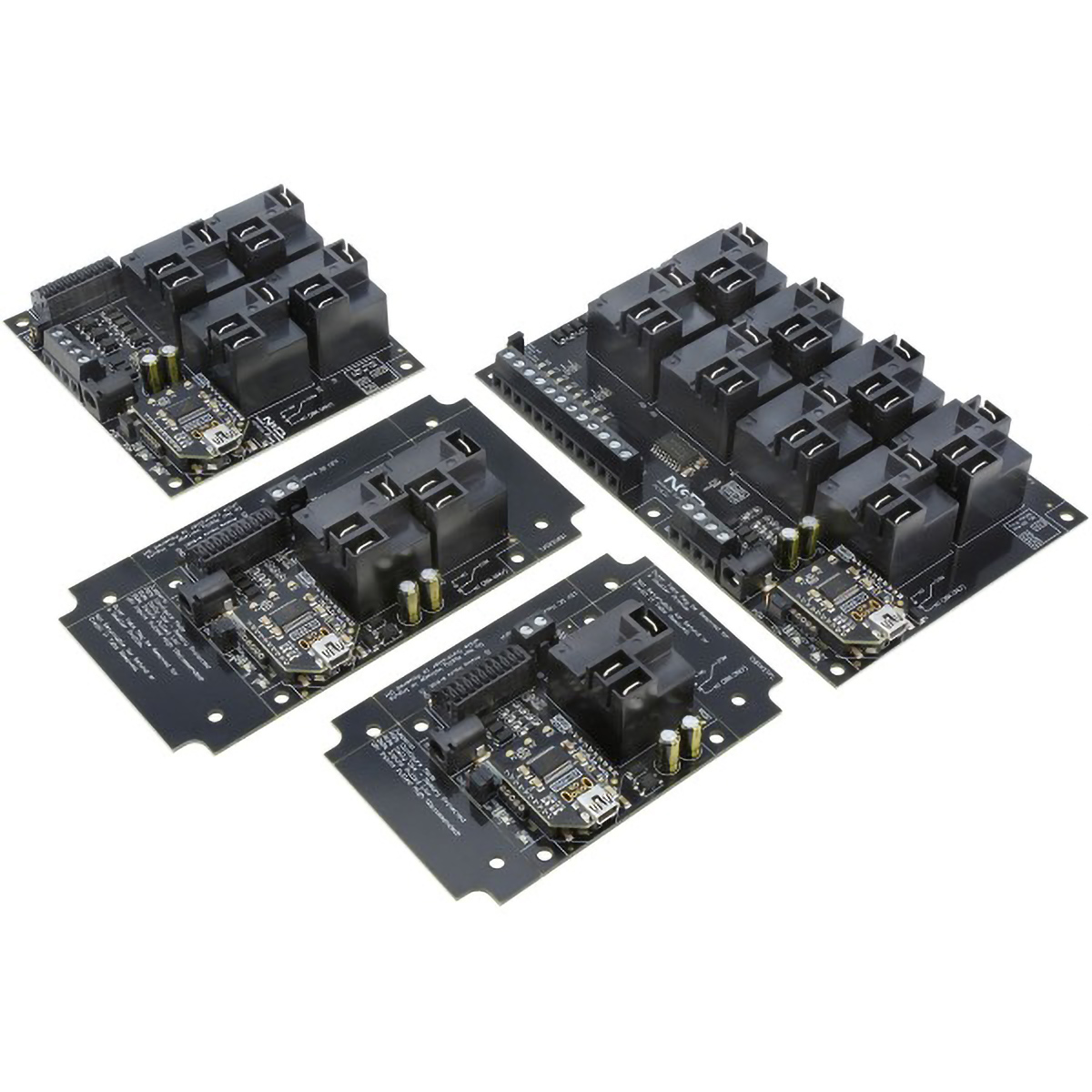

NCD PL_USB_2030 - 채널 수가 다른 USB 릴레이 컨트롤러 기판 4종 모음
채널 수가 다른 USB 릴레이 컨트롤러 기판 4종 모음

릴레이 선택

부하별 릴레이
종류 고르기

일반 조명과 소형 팬은 5 A 또는 10 A SPDT 기계식이 맞고, 20 A SPDT나 30 A SPST는 고전력 부하를 대상으로 합니다. 펌프·밸브·솔레노이드를 자주 개폐한다면 접점 마모가 없는 솔리드 스테이트를 선택하면 수명을 확보할 수 있습니다.

정격 240 VAC는 최대 절대 정격이므로 실제 운전 전압과 전류는 여유를 두고 정하세요. 고전력 릴레이는 저전력 신호 개폐에 사용하지 않습니다.

고전력 릴레이의 응답 시간과 수명

고전력 옵션의 응답 시간은 활성화 15 ms, 비활성화 10 ms이며, 기계식 수명은 10,000,000회, 전기적 수명은 100,000회입니다. 개폐 빈도가 높은 설비는 이 수명을 기준으로 교체 주기를 계산하세요.

제어 구성

명령 전송과
ADC 입력 활용

PC 프로그램은 COM 포트로 ProXR 명령을 보내 릴레이를 제어하며, NCD Base Station 소프트웨어로 명령을 익히고 릴레이를 시험할 수 있습니다. LabVIEW와 Visual Studio 환경에서도 제어 프로그램을 개발할 수 있습니다.

  • 아날로그 입력: 0~5 VDC까지만 연결하세요. 이를 넘으면 보드 CPU가 손상됩니다.
  • 분해능: 8비트는 0~255, 10비트는 0~1023의 값으로 읽으며 소프트웨어에서 선택합니다.
  • 입력 활용: 센서 값뿐 아니라 접점 신호도 읽고, 입력마다 릴레이 기능을 지정합니다.

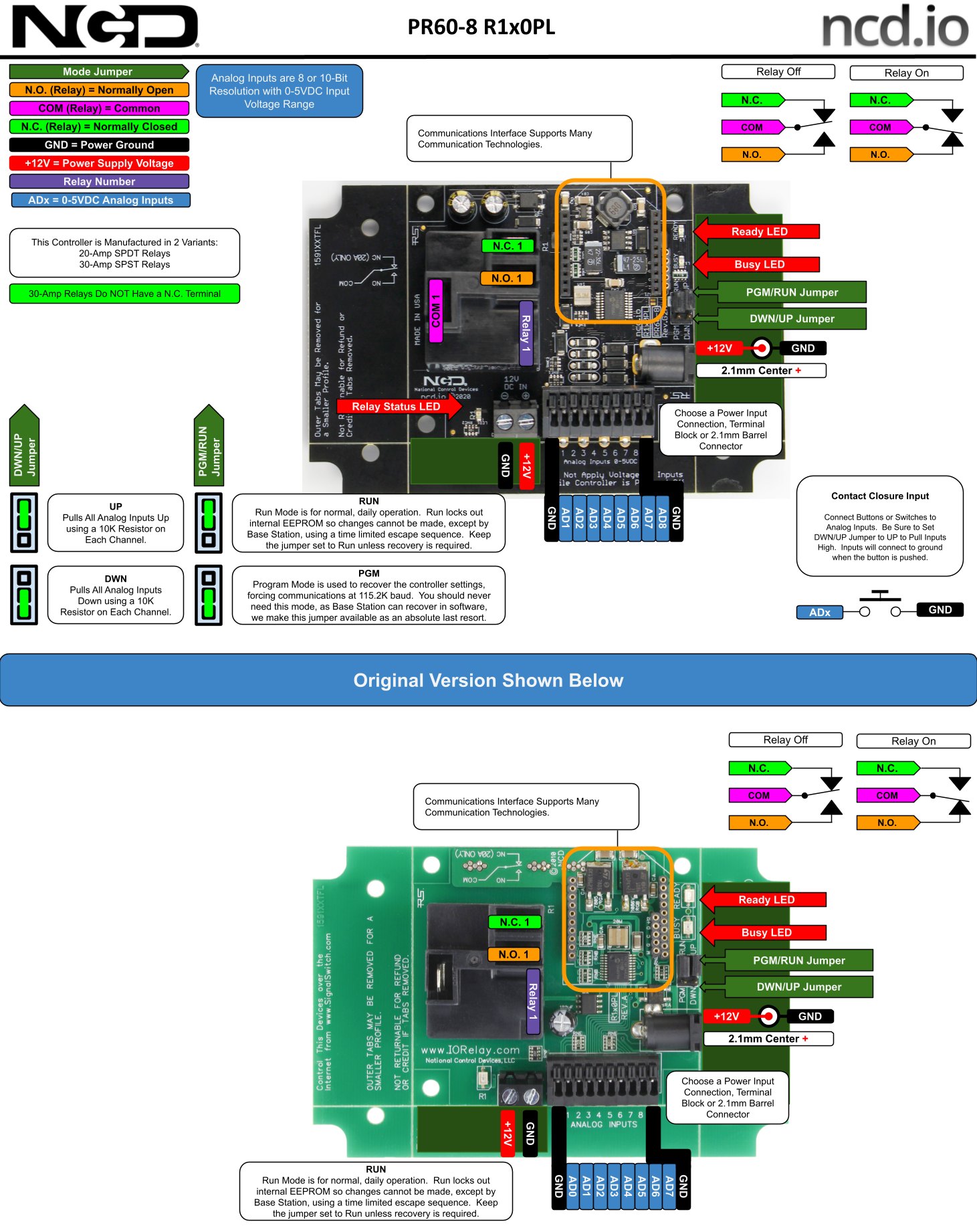

NCD PL_USB_2030 - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사용 방법

PL 시리즈 USB 릴레이
가상 COM 포트와 ProXR 명령

PL 시리즈 USB 릴레이는 PC에 가상 COM 포트로 잡히고, 이 포트로 ProXR 명령 바이트를 보내 릴레이를 제어합니다. Windows용 Base Station으로 명령과 동작을 먼저 확인할 수 있습니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 릴레이 시험과 명령 확인
FTDI VCP 드라이버USB를 가상 COM 포트로 인식(필요할 때 설치)
ProXR API 명령AA 헤더, 길이, 명령, 체크섬 구조의 원시 바이트

처음 연결하는 순서

순서할 일
1컨트롤러에 전원을 넣고 USB 케이블로 PC와 연결합니다.
2USB 인터페이스 모듈의 USB LED가 켜지는지 확인하세요. 켜지지 않으면 FTDI VCP 드라이버를 설치합니다.
3ncd.io/start에서 Base Station을 내려받아 설치하고 해당 COM 포트를 115.2K Baud, 8 데이터 비트, 1 정지 비트, 패리티 없음으로 엽니다.
4Base Station에서 릴레이를 켜고 꺼 동작을 확인합니다.
5자체 프로그램에서는 아래 명령을 원시 바이트로 보내고 응답을 읽습니다.

PL USB 릴레이 ProXR 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기(응답 AA 01 55 00)
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 74 01 20뱅크 1 릴레이 1의 상태 읽기

컨트롤러는 ASCII가 아닌 원시 바이트를 받고, 명령을 받았을 때만 응답합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

사양

USB 릴레이 옵션 3종
비교 사양

항목PL_USB_510PL_USB_2030PL_USB_SS
릴레이 방식기계식 SPDT기계식 고전력솔리드 스테이트
릴레이 정격 옵션5 A 또는 10 A SPDT20 A SPDT 또는 30 A SPST솔리드 스테이트 릴레이
채널 구성1 · 2 · 4 · 8채널1 · 2 · 4 · 8채널1 · 2 · 4 · 8채널
적합한 부하일반 전원 스위칭고전력 부하 스위칭펌프·밸브·솔레노이드처럼 자주 켜고 끄는 부하
NCD 품번PL_USB_510PL_USB_2030PL_USB_SS

시리즈 공통 사양

항목사양
통신 방식USB 가상 COM 포트 (ZUSB 모듈, FT232RL FTDI 칩)
통신 속도115.2K baud
USB 커넥터 옵션측면 장착 또는 상단·측면 장착
모듈 전원USB 포트 전원, 추가 소비 없음
릴레이 정격최대 절대 정격 240 VAC
아날로그 입력8채널, 8/10비트 ADC 선택, 0 – 5 VDC (8비트 0 – 255, 10비트 0 – 1023)
작동 전압10 – 15 VDC (기준 12 VDC)
권장 전원12 VDC, 1.25 A 이상, 2.1 mm 배럴, 중심 양극 (별매)
대기 전력 소비35 · 100 · 200 mA (릴레이·통신 모듈 없음)
릴레이 1개 소비28 · 35 · 60 mA
작동 온도-40 ~ 85 °C (구성 요소 한계 기준)
보관 온도-55 ~ 85 °C
작동 습도0 ~ 70 % (비응축)
고전력 옵션 응답활성화 15 ms, 비활성화 10 ms
고전력 옵션 수명기계식 10,000,000회, 전기식 100,000회
배선나사 단자, 최대 12 AWG
명령 세트ProXR 명령 세트
운영체제 / 개발 환경Windows, Mac, Linux, Android / LabVIEW, Visual Studio
기지국 소프트웨어NCD Base Station (Windows 8 또는 10)

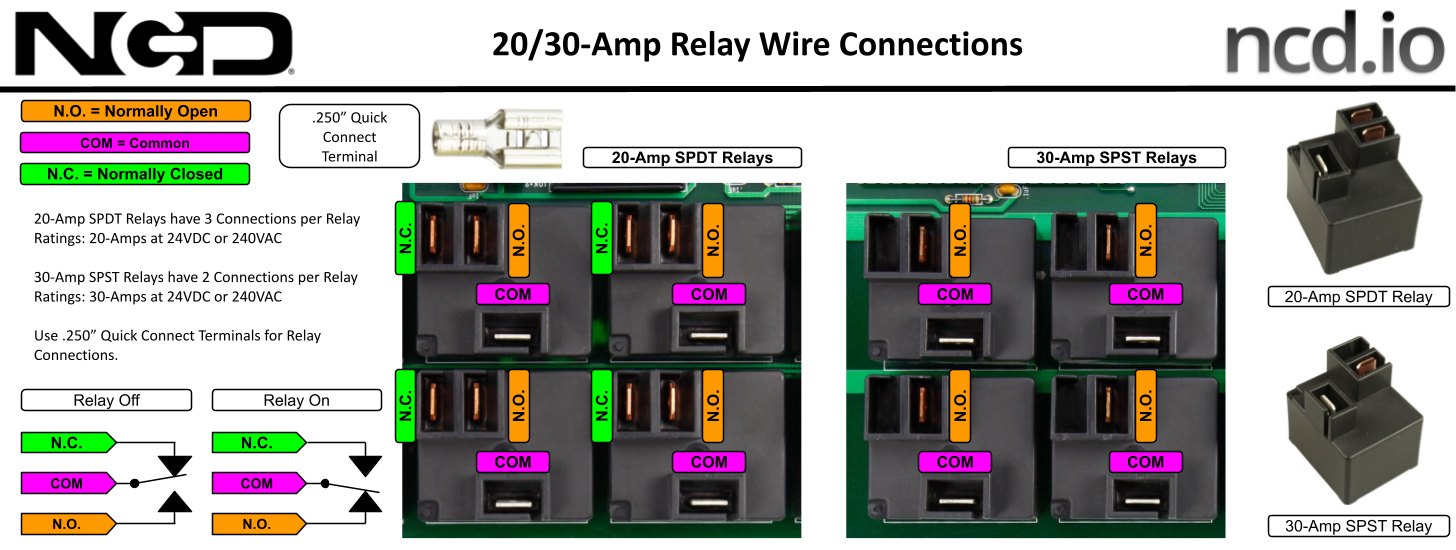

NCD PL_USB_2030 - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

활용 분야

PC로 전원을 제어하는
현장

  • 조명·펌프 제어 — PC 프로그램에서 조명과 펌프를 켜고 끕니다.
  • 센서 연동 자동 제어 — 센서 입력을 읽어 릴레이를 자동으로 동작시킵니다.
  • LabVIEW 시험 설비 — 자동 시험 설비의 전원 스위칭을 담당합니다.
  • 연구실 장비 순차 제어 — 여러 장비의 전원을 PC 한 곳에서 순서대로 켜고 끕니다.

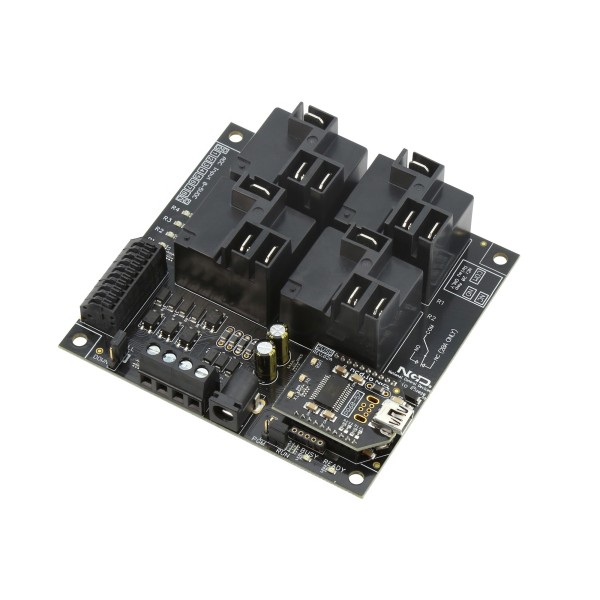

NCD PL_USB_2030 - USB 모듈이 장착된 4채널 고전력 릴레이 기판
USB 모듈이 장착된 4채널 고전력 릴레이 기판

선택 가이드

USB 릴레이의
부하별 권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
일반 전원을 켜고 끌 때PL_USB_5105 A 또는 10 A SPDT 기계식으로 조명과 소형 장비 전원에 맞춥니다.
고전력 부하를 켜고 끌 때PL_USB_203020 A SPDT 또는 30 A SPST 옵션으로 큰 부하를 직접 개폐합니다.
펌프·밸브·솔레노이드를 자주 개폐할 때PL_USB_SS솔리드 스테이트 릴레이로 접점 마모가 없어 잦은 개폐에 맞습니다.
무선 또는 네트워크로 제어할 때PL_WIFI·PL_WEBI 계열Wi-Fi와 이더넷으로 PC 연결 없이 원격 제어합니다.

구성·옵션

PL USB 모델별 구성과
품번

구성품옵션품번
USB 릴레이 보드 + USB 통신 모듈5 A 또는 10 A SPDT · 1 · 2 · 4 · 8채널PL_USB_510
USB 릴레이 보드 + USB 통신 모듈20 A SPDT 또는 30 A SPST · 1 · 2 · 4 · 8채널PL_USB_2030
USB 릴레이 보드 + USB 통신 모듈솔리드 스테이트 · 1 · 2 · 4 · 8채널PL_USB_SS

제품 상세 이미지

NCD PL_USB_2030 상세 이미지 1
NCD PL_USB_2030 상세 이미지 2
NCD PL_USB_2030 상세 이미지 3
NCD PL_USB_2030 상세 이미지 4
NCD PL_USB_2030 상세 이미지 5

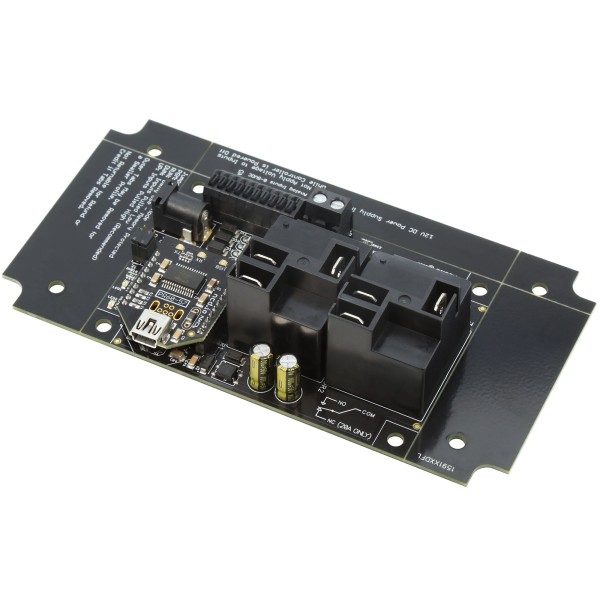

NCD PL_USB_2030 - USB 모듈이 장착된 2채널 고전력 릴레이 기판
USB 모듈이 장착된 2채널 고전력 릴레이 기판

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

관련 제품

USB 외의
PL 시리즈 통신 방식
