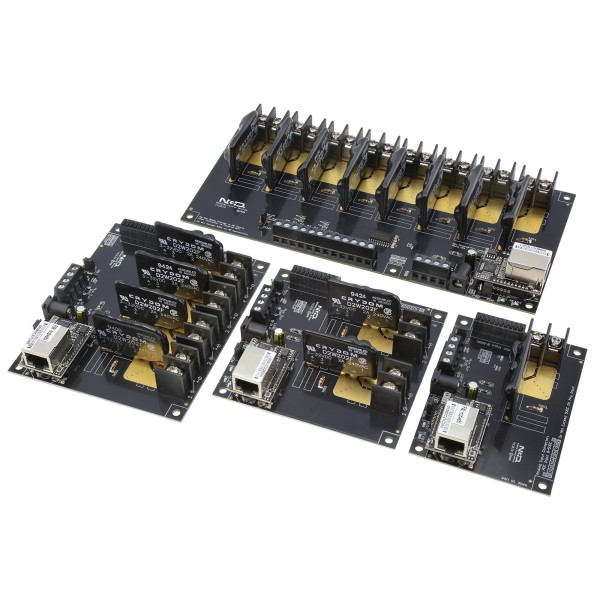

NCD PL_WEBI_SS 솔리드 스테이트 릴레이 및 웹 페이지 인터페이스가있는 웹 릴레이 보드

NCD PL_WEBI_SS 솔리드 스테이트 릴레이 및 웹 페이지 인터페이스가있는 웹 릴레이 보드

MODEL
PL_WEBI_SS
브랜드
NCD
제품문의 구매하기

웹 브라우저로 장비 전원을
켜고 끄는 웹 릴레이 보드

NCD PL 시리즈 웹 릴레이 이더넷 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD PL 시리즈 웹 릴레이는 이더넷 모듈의 통합 웹 페이지와 TCP 명령으로 1·2·4·8채널 릴레이를 제어하는 이더넷 릴레이 보드(웹 릴레이 컨트롤러)로, 네트워크에 연결된 장비의 전원을 브라우저에서 원격 개폐합니다.

NCD5500 이더넷 모듈이 UDP 브로드캐스트로 IP 주소를 주기적으로 알려 장치를 쉽게 찾고, DHCP와 고정 IP를 모두 지원합니다. 8채널 ADC 입력은 센서 값에 따라 릴레이를 직접 동작시킵니다. 이 웹 릴레이는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

웹 페이지

브라우저로 릴레이 상태 확인과 제어

1 · 2 · 4 · 8채널

릴레이 채널 구성

TCP 2101

기본 TCP 포트

8채널

8/10비트 ADC 입력

특징

이더넷 망에 연결하는
릴레이 제어

핵심 특징현장에서 달라지는 점
통합 웹 페이지브라우저만 있으면 PC와 태블릿에서 릴레이 상태를 확인하고 개폐하므로 별도 제어 프로그램을 설치하지 않아도 됩니다.
IP 주소 자동 알림UDP 브로드캐스트로 장치가 IP를 알려 주어 네트워크에서 보드를 찾는 시간이 줄어듭니다.
TCP 명령 제어프로그램에서 TCP 소켓으로 ProXR 명령을 보내 웹 페이지에서 조작하는 릴레이를 자동으로 제어합니다.
8채널 아날로그 입력센서 값을 읽어 릴레이를 직접 동작시키므로 서버 응답이 없어도 단순 연동이 유지됩니다.
LabVIEW·Visual Studio 지원두 개발 환경에서 작성한 제어 프로그램을 시험 설비와 자동화 코드에 연결합니다.

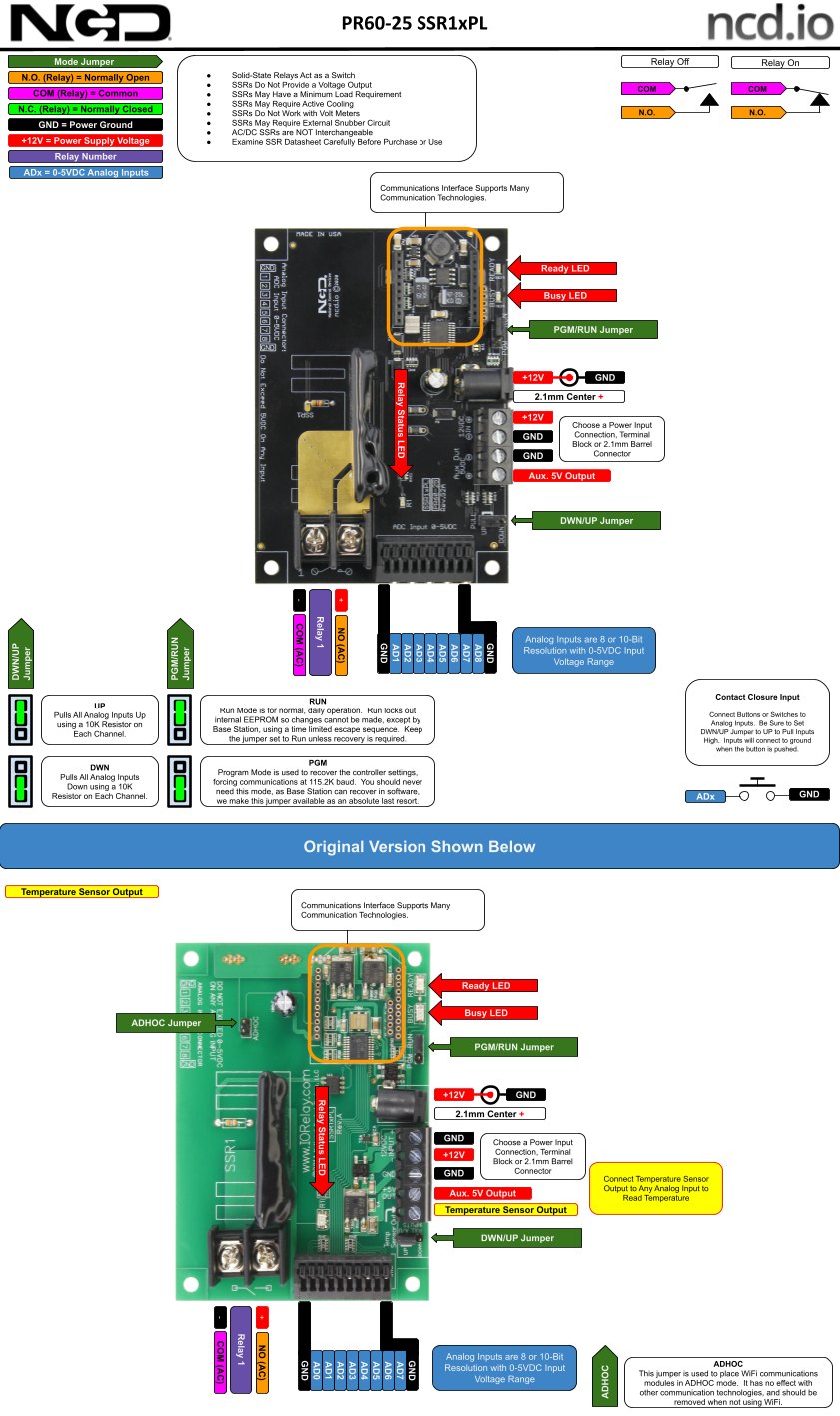

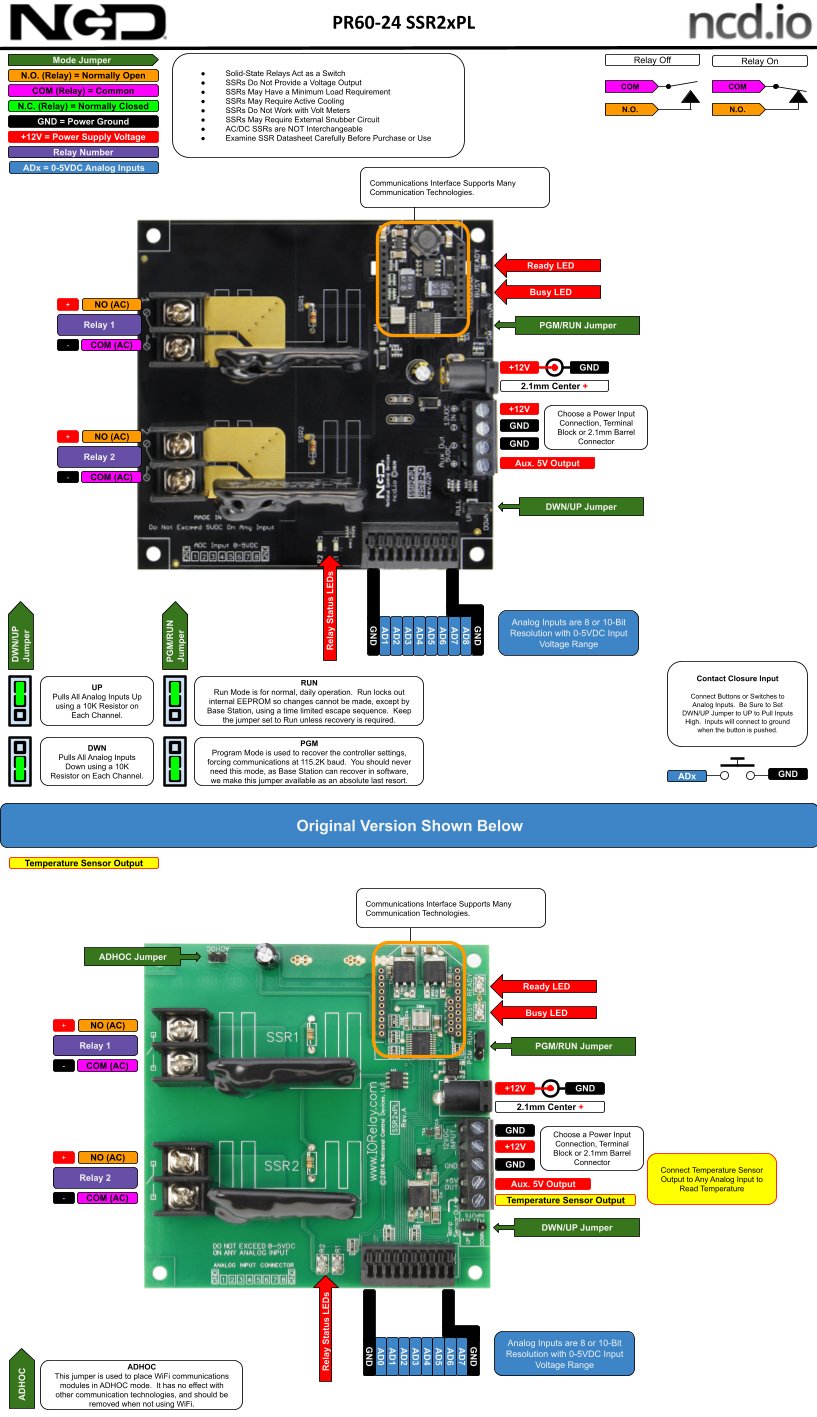

NCD PL_WEBI_SS - 릴레이 보드의 단자와 연결 부위 설명도
릴레이 보드의 단자와 연결 부위 설명도

네트워크 설계

IP 설정과
접속 방식

이더넷 모듈은 DHCP 또는 고정 IP로 동작하고 UDP 브로드캐스트(포트 13,000)로 주소를 주기적으로 알립니다. TCP 기본 포트는 2101이며 필요하면 변경할 수 있습니다.

웹 페이지에서 설정과 릴레이 제어를 모두 하며, 사용자 HTML 페이지를 올려 사용할 수도 있습니다.

브라우저로 접속하는 릴레이 제어 화면

브라우저 주소창에 보드의 IP를 입력하면 릴레이별 켜기·끄기 버튼과 상태가 표시됩니다. 프로그램이 TCP로 같은 보드에 접속하면 웹 화면과 같은 릴레이를 함께 제어합니다.

릴레이 선택

웹 릴레이의 부하별
종류와 주의점

일반 부하는 5 A 또는 10 A SPDT, 고전력 부하는 20 A SPDT와 30 A SPST, 잦은 개폐 부하는 솔리드 스테이트가 맞습니다. 정격 240 VAC는 최대 절대 정격이므로 운전 조건은 여유를 두고 정하세요.

  • 아날로그 입력은 0~5 VDC까지만 연결하며 이를 넘으면 보드 CPU가 손상됩니다.
  • 이더넷 모듈의 전력 소비(58·82·100 mA)도 12 VDC 전원 용량에 포함하세요.
  • 20 A와 30 A 릴레이는 고전력 개폐 전용이므로 저전력 신호에는 사용하지 않습니다.

사용 방법

PL 시리즈 웹 릴레이
TCP 2101 접속과 명령 시험

PL 시리즈 웹 릴레이는 이더넷 모듈의 웹 페이지에서 릴레이를 조작하고, 프로그램에서는 TCP 소켓으로 ProXR 명령 바이트를 보내 제어합니다. Base Station의 Network 연결로 IP 주소와 포트를 지정해 시험할 수 있습니다.

소프트웨어·도구하는 일
Base StationConnection Settings의 Network에서 IP와 포트로 접속해 시험
통합 웹 페이지브라우저에서 릴레이 제어
ProXR API 명령TCP 소켓으로 보내는 원시 바이트 명령

처음 연결하는 순서

순서할 일
1컨트롤러를 네트워크에 연결하고 전원을 넣습니다.
2이더넷 모듈이 알리는 UDP 브로드캐스트나 공유기 화면에서 장치 IP 주소를 확인합니다.
3Base Station의 Connection Settings에서 Network를 고르고 IP 주소와 포트 2101을 입력한 뒤 OK를 누릅니다.
4제어 화면에서 릴레이를 켜고 꺼 동작을 확인합니다.
5자체 프로그램은 같은 IP와 포트 2101로 TCP 소켓을 열고 ProXR 명령을 원시 바이트로 보냅니다.

TCP 소켓으로 보내는 ProXR 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기(응답 AA 01 55 00)
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 74 01 20뱅크 1 릴레이 1의 상태 읽기

USB든 이더넷이든 같은 직렬 데이터를 주고받습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

명령마다 응답 AA 01 55 00이 돌아오면 처리된 것입니다.

사양

웹 릴레이 옵션 3종
비교 사양

항목PL_WEBI_510PL_WEBI_2030PL_WEBI_SS
릴레이 방식기계식 SPDT기계식 고전력솔리드 스테이트
릴레이 정격 옵션5 A 또는 10 A SPDT20 A SPDT 또는 30 A SPST솔리드 스테이트 릴레이
채널 구성1 · 2 · 4 · 8채널1 · 2 · 4 · 8채널1 · 2 · 4 · 8채널
적합한 부하일반 전원 스위칭고전력 부하 스위칭펌프·밸브·솔레노이드처럼 자주 켜고 끄는 부하
NCD 품번PL_WEBI_510PL_WEBI_2030PL_WEBI_SS

시리즈 공통 사양

항목사양
통신 방식TCP/IP 명령, 통합 웹 페이지
이더넷 모듈NCD5500 Gen 3
이더넷 모듈 전력 소비58 · 82 · 100 mA
IP 확인UDP 브로드캐스트(포트 13,000)로 IP 주소를 주기적으로 알림
IP 설정DHCP 또는 고정 IP
기본 TCP 포트2101
웹 페이지이더넷 또는 Wi-Fi 모듈 사용 시 통합 웹 페이지
릴레이 정격최대 절대 정격 240 VAC
아날로그 입력8채널, 8/10비트 ADC 선택, 0 – 5 VDC (8비트 0 – 255, 10비트 0 – 1023)
작동 전압10 – 15 VDC (기준 12 VDC)
권장 전원12 VDC, 1.25 A 이상, 2.1 mm 배럴, 중심 양극 (별매)
대기 전력 소비35 · 100 · 200 mA (릴레이·통신 모듈 없음)
릴레이 1개 소비28 · 35 · 60 mA
작동 온도-40 ~ 85 °C (구성 요소 한계 기준)
보관 온도-55 ~ 85 °C
작동 습도0 ~ 70 % (비응축)
고전력 옵션 응답활성화 15 ms, 비활성화 10 ms
고전력 옵션 수명기계식 10,000,000회, 전기식 100,000회
배선나사 단자, 최대 12 AWG
명령 세트ProXR 명령 세트
운영체제 / 개발 환경Windows, Mac, Linux, Android / LabVIEW, Visual Studio
기지국 소프트웨어NCD Base Station (Windows 8 또는 10)

활용 분야

네트워크로 전원을
제어하는 현장

  • 원격지 릴레이 제어 — 사무실 PC나 태블릿 브라우저에서 원격지 릴레이를 켜고 끕니다.
  • 네트워크 장비 전원 제어 — 이더넷에 연결된 장비의 전원을 원격으로 개폐합니다.
  • 센서 연동 조명·팬 제어 — 센서 입력을 읽어 조명이나 팬을 자동으로 켭니다.
  • LabVIEW 다채널 제어 — 프로그램에서 여러 릴레이를 한 번에 제어합니다.
  • 기존 이더넷 확장 — 이미 구축한 이더넷 네트워크에 제어 장치를 추가합니다.

선택 가이드

웹 릴레이의
부하별 권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
일반 부하를 켜고 끌 때PL_WEBI_5105 A 또는 10 A SPDT 기계식으로 일반 전원 부하를 개폐합니다.
고전력 부하를 켜고 끌 때PL_WEBI_203020 A SPDT 또는 30 A SPST로 큰 부하를 직접 개폐합니다.
펌프·밸브를 자주 개폐할 때PL_WEBI_SS솔리드 스테이트로 접점 마모 없이 잦은 개폐를 처리합니다.
무선 네트워크로 제어할 때PL_WIFI 계열Wi-Fi로 케이블 없이 TCP 명령을 받습니다.

구성·옵션

PL 웹 릴레이 구성과
품번

구성품옵션품번
웹 릴레이 보드5 A 또는 10 A SPDT · 1 · 2 · 4 · 8채널PL_WEBI_510
웹 릴레이 보드20 A SPDT 또는 30 A SPST · 1 · 2 · 4 · 8채널PL_WEBI_2030
웹 릴레이 보드솔리드 스테이트 · 1 · 2 · 4 · 8채널PL_WEBI_SS

제품 상세 이미지

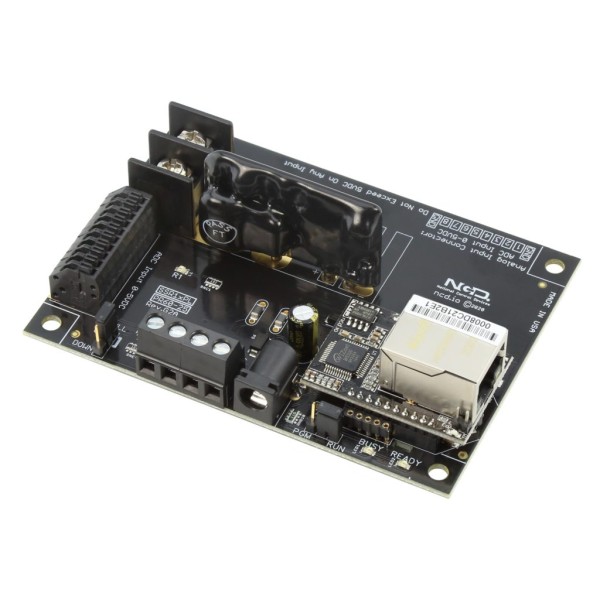

NCD PL_WEBI_SS 상세 이미지 1

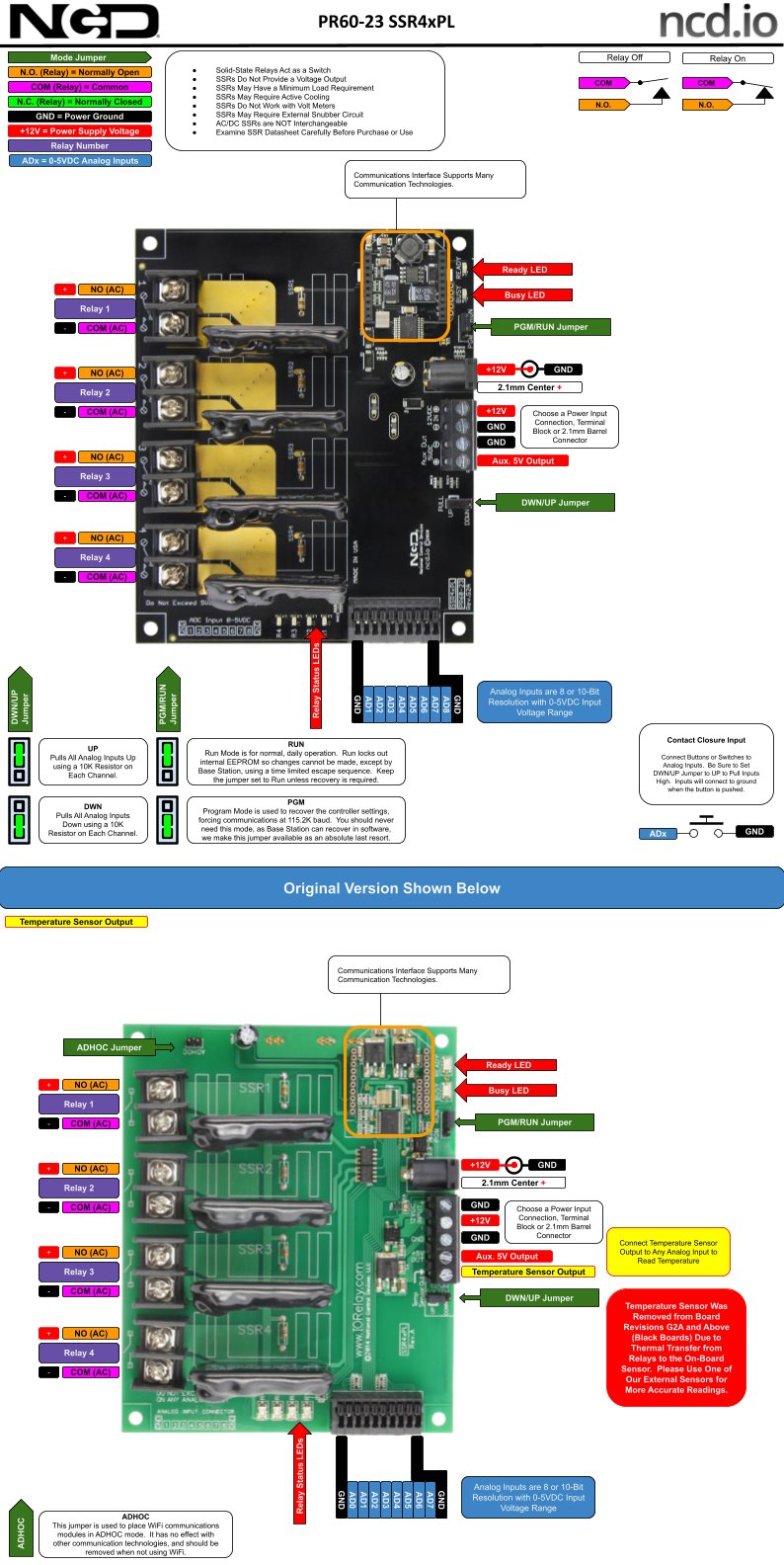

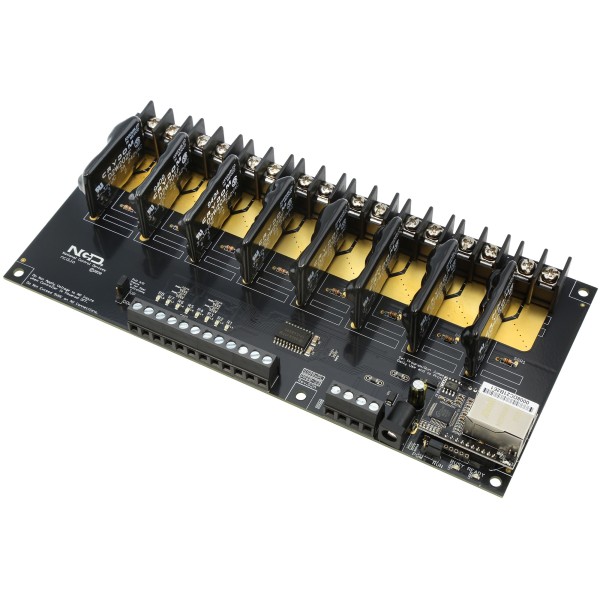

NCD PL_WEBI_SS 상세 이미지 2

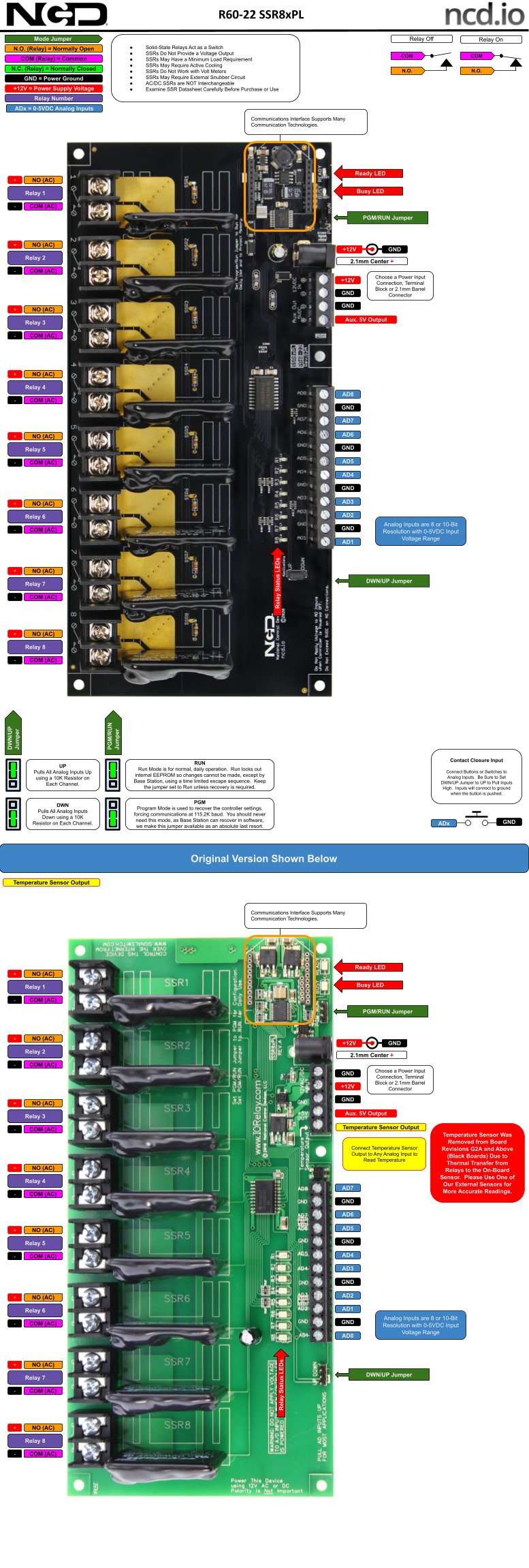

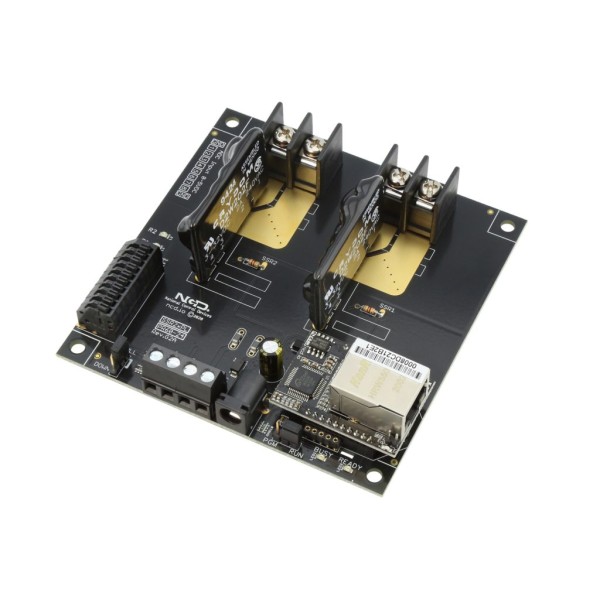

NCD PL_WEBI_SS 상세 이미지 3

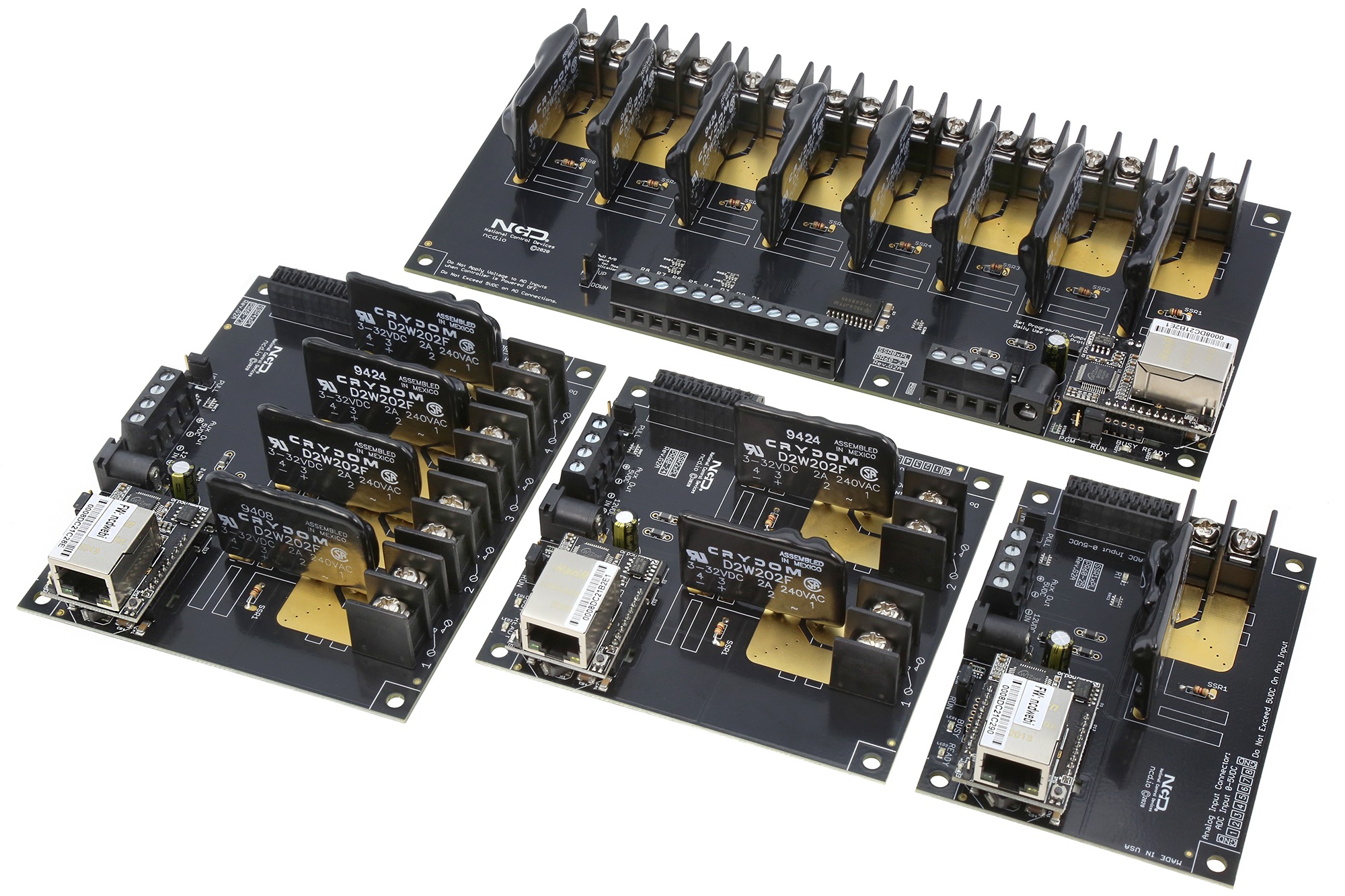

NCD PL_WEBI_SS 상세 이미지 4
