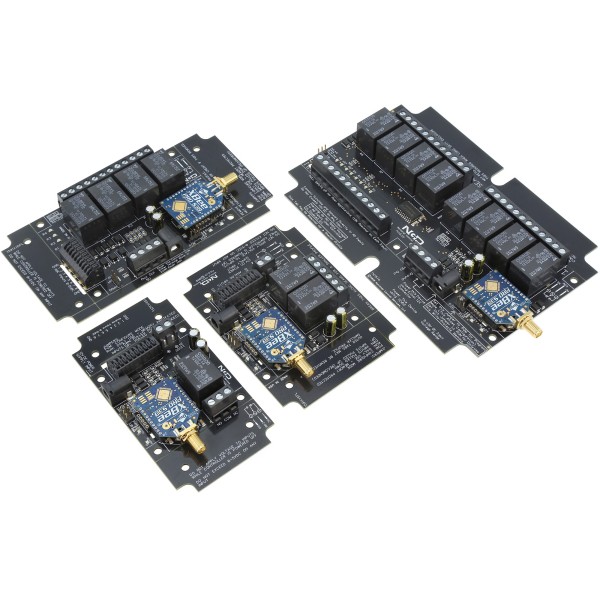

NCD PL_WIFI_2030 고전력 릴레이가있는 WiFi 릴레이 컨트롤러

NCD PL_WIFI_2030 고전력 릴레이가있는 WiFi 릴레이 컨트롤러

MODEL
PL_WIFI_2030
브랜드
NCD
제품문의 구매하기

Wi-Fi로 배선이 어려운 곳의
장비를 켜고 끄는 릴레이 보드

NCD PL 시리즈 Wi-Fi 릴레이 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD PL 시리즈 Wi-Fi 릴레이는 Wi-Fi 네트워크의 TCP 소켓과 가상 직렬 포트로 1·2·4·8채널 릴레이를 제어하는 산업용 Wi-Fi 릴레이 보드(무선 릴레이 컨트롤러)로, 배선이 어려운 위치의 장비 전원을 원격으로 개폐합니다.

실내에서 장애물이 없을 때 최대 300피트, 벽을 통과할 때 최대 50피트까지 통신하므로 공장 PC에서 떨어진 설비의 릴레이를 케이블 공사 없이 제어합니다. 8채널 ADC 입력은 센서 값에 따라 릴레이를 직접 동작시킵니다. 이 릴레이는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 · 2 · 4 · 8채널

릴레이 채널 구성

300피트

실내 무선 통신 거리

TCP 소켓

프로그램에서 직접 명령 전송

8채널

8/10비트 ADC 입력

특징

무선 제어와 센서 입력을
한 보드에서 처리

핵심 특징현장에서 달라지는 점
Wi-Fi 무선 제어Wi-Fi 네트워크에 접속한 PC나 서버에서 릴레이를 개폐하므로 장비 위치마다 제어선을 따로 배선하지 않습니다.
TCP 소켓과 가상 직렬 포트프로그램 구조에 맞는 방식을 골라 명령을 보내므로 기존 직렬 제어 코드를 거의 그대로 활용합니다.
8채널 아날로그 입력센서 값을 읽어 릴레이를 직접 동작시키므로 서버 연결이 끊겨도 단순 연동이 유지됩니다.
ProXR 명령 세트오랜 기간 사용된 명령 체계라 예제와 자료가 많아 제어 프로그램 작성이 빨라집니다.
여러 운영체제 지원Windows, Mac, Linux, Android에서 같은 명령을 사용하므로 제어 단말이 바뀌어도 프로그램을 새로 작성하지 않아도 됩니다.

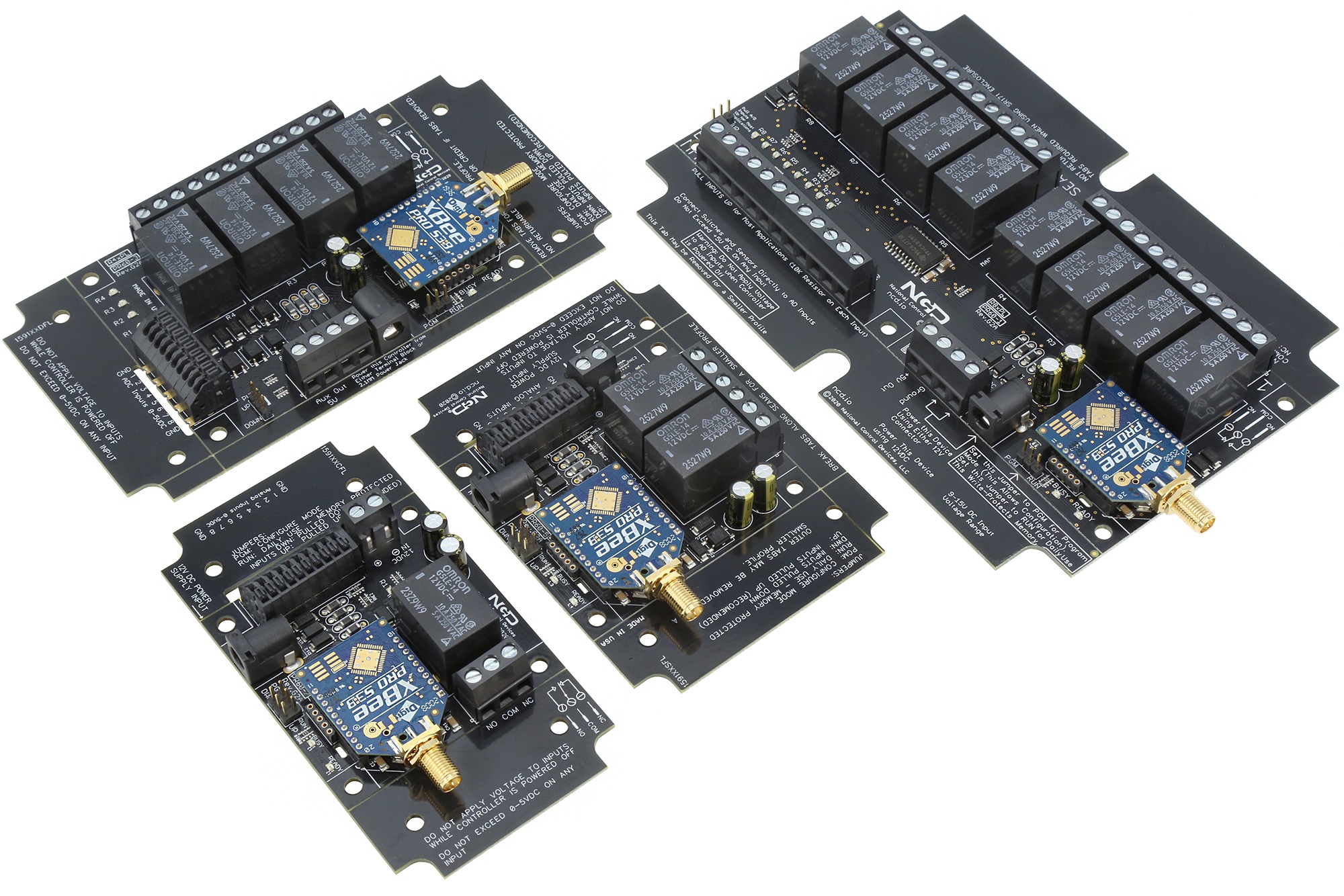

NCD PL_WIFI_2030 - 무선 모듈이 장착된 릴레이 컨트롤러 기판 4종 모음
무선 모듈이 장착된 릴레이 컨트롤러 기판 4종 모음

무선 설계

통신 거리와
전원 구성

통신 거리는 실내 장애물이 없는 조건에서 최대 300피트이며 벽을 통과하면 최대 50피트로 줄어듭니다. 설치 위치는 공유기와의 사이에 벽이 몇 겹인지를 기준으로 정하세요.

Wi-Fi·Bluetooth·USB 모듈의 전력 소비는 37·50·100 mA이므로, 릴레이 채널 수와 함께 12 VDC 전원 용량을 계산합니다.

설치 위치와 무선 도달 범위

공유기에서 보드까지 벽을 하나 이상 지나면 도달 거리가 크게 줄어들기 때문에 현장에서 접속 상태를 먼저 시험하세요. 거리가 부족하면 공유기 위치를 옮기거나 중간에 접속 장치를 추가해 도달 범위를 확보할 수 있습니다.

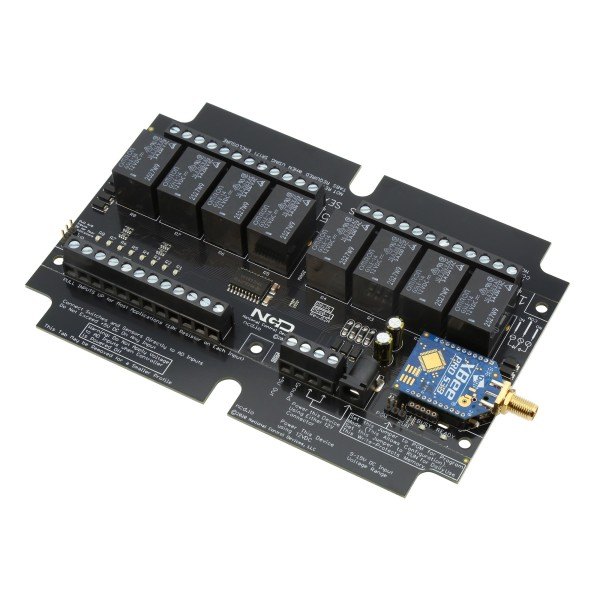

NCD PL_WIFI_2030 - 무선 모듈이 장착된 8채널 릴레이 컨트롤러 기판
무선 모듈이 장착된 8채널 릴레이 컨트롤러 기판

릴레이 선택

Wi-Fi 릴레이의 부하별
종류와 주의점

5 A 또는 10 A SPDT는 일반 부하, 20 A SPDT와 30 A SPST는 고전력 부하, 솔리드 스테이트는 자주 개폐하는 펌프·밸브에 맞습니다. 솔리드 스테이트는 부하가 교류인지 직류인지, 저항성인지 유도성인지에 따라 선택이 달라집니다.

  • 아날로그 입력은 0~5 VDC까지만 연결하며 이를 넘으면 보드 CPU가 손상됩니다.
  • 보드 전원이 꺼진 상태에서는 아날로그 입력에 전압이 걸리지 않도록 배선하세요.
  • 20 A와 30 A 릴레이는 고전력 개폐 전용이므로 저전력 신호에는 사용하지 않습니다.

사용 방법

PL 시리즈 Wi-Fi 릴레이
네트워크 접속과 ProXR 명령 예시

PL 시리즈 Wi-Fi 릴레이는 Wi-Fi 네트워크의 TCP 소켓이나 가상 직렬 포트로 ProXR 명령 바이트를 받아 릴레이를 제어합니다. Base Station에서 IP 주소와 포트를 지정해 접속하면 동작을 먼저 시험할 수 있습니다.

소프트웨어·도구하는 일
Base StationNetwork 연결(IP와 포트)로 컨트롤러 시험
ProXR API 명령AA 헤더, 길이, 명령, 체크섬 구조의 원시 바이트
LabVIEW · Visual Studio자체 제어 프로그램 개발

처음 연결하는 순서

순서할 일
1컨트롤러를 Wi-Fi 네트워크에 연결하고 장치 IP 주소를 확인합니다.
2Base Station의 Connection Settings에서 Network를 고르고 IP 주소와 포트 2101을 입력합니다.
3제어 화면에서 릴레이 하나를 켜고 꺼 접속 상태를 확인합니다.
4자체 프로그램은 TCP 소켓을 열고 아래 명령을 원시 바이트로 보낸 뒤 응답을 읽습니다.

PL Wi-Fi 릴레이 ProXR 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기(응답 AA 01 55 00)
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 74 01 20뱅크 1 릴레이 1의 상태 읽기

Wi-Fi든 USB든 같은 직렬 데이터를 주고받습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

벽을 통과하면 통신 거리가 크게 줄어드므로, 접속이 끊기면 공유기와의 거리와 장애물부터 확인하세요.

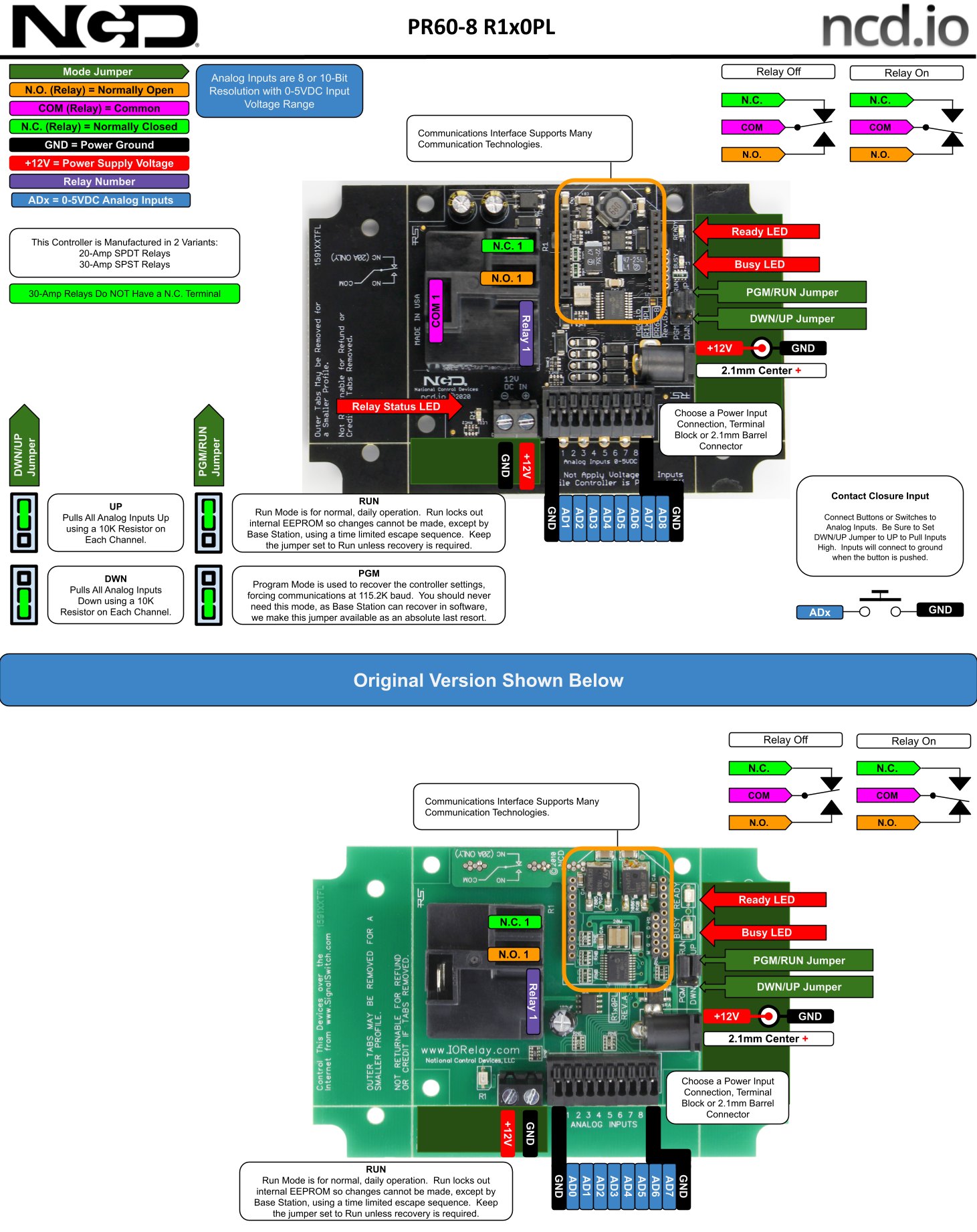

NCD PL_WIFI_2030 - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

Wi-Fi 릴레이 옵션 3종
비교 사양

항목PL_WIFI_510PL_WIFI_2030PL_WIFI_SS
릴레이 방식기계식 SPDT기계식 고전력솔리드 스테이트
릴레이 정격 옵션5 A 또는 10 A SPDT20 A SPDT 또는 30 A SPST솔리드 스테이트 릴레이
채널 구성1 · 2 · 4 · 8채널1 · 2 · 4 · 8채널1 · 2 · 4 · 8채널
적합한 부하일반 전원 스위칭고전력 부하 스위칭펌프·밸브·솔레노이드처럼 자주 켜고 끄는 부하
NCD 품번PL_WIFI_510PL_WIFI_2030PL_WIFI_SS

시리즈 공통 사양

항목사양
통신 방식TCP 소켓 또는 가상 직렬 포트
무선 범위실내 최대 300피트(장애물 없음), 벽 통과 최대 50피트
Wi-Fi · Bluetooth · USB 모듈 전력 소비37 · 50 · 100 mA
릴레이 정격최대 절대 정격 240 VAC
아날로그 입력8채널, 8/10비트 ADC 선택, 0 – 5 VDC (8비트 0 – 255, 10비트 0 – 1023)
작동 전압10 – 15 VDC (기준 12 VDC)
권장 전원12 VDC, 1.25 A 이상, 2.1 mm 배럴, 중심 양극 (별매)
대기 전력 소비35 · 100 · 200 mA (릴레이·통신 모듈 없음)
릴레이 1개 소비28 · 35 · 60 mA
작동 온도-40 ~ 85 °C (구성 요소 한계 기준)
보관 온도-55 ~ 85 °C
작동 습도0 ~ 70 % (비응축)
고전력 옵션 응답활성화 15 ms, 비활성화 10 ms
고전력 옵션 수명기계식 10,000,000회, 전기식 100,000회
배선나사 단자, 최대 12 AWG
명령 세트ProXR 명령 세트
운영체제 / 개발 환경Windows, Mac, Linux, Android / LabVIEW, Visual Studio
기지국 소프트웨어NCD Base Station (Windows 8 또는 10)

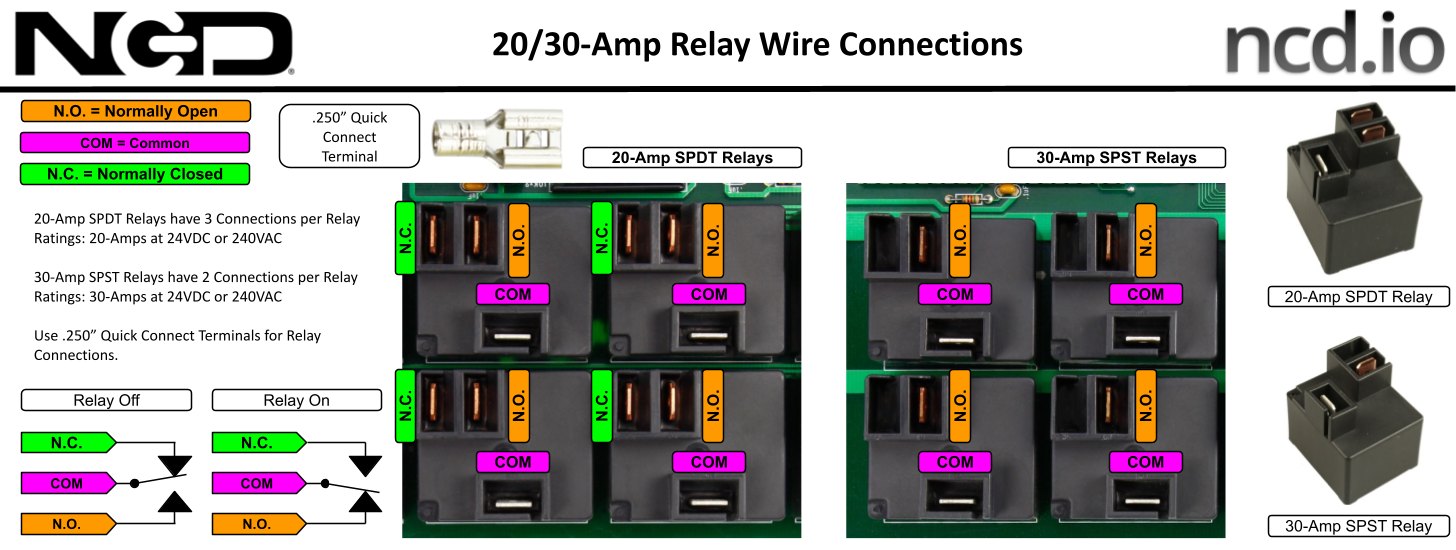

NCD PL_WIFI_2030 - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

활용 분야

무선으로 전원을
제어하는 현장

  • 공장 무선 릴레이 제어 — 공장 PC에서 여러 릴레이를 무선으로 개폐합니다.
  • 센서 연동 자동 제어 — 현장 센서 입력을 읽어 릴레이를 자동으로 동작시킵니다.
  • LabVIEW 시험 설비 — 자동 시험 설비의 스위칭을 무선으로 연결합니다.
  • 배선 곤란 위치 제어 — 케이블을 깔기 어려운 곳의 장치를 원격으로 켜고 끕니다.

선택 가이드

Wi-Fi 릴레이의
부하별 권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
일반 부하를 켜고 끌 때PL_WIFI_5105 A 또는 10 A SPDT 기계식으로 일반 전원 부하를 개폐합니다.
고전력 부하를 켜고 끌 때PL_WIFI_203020 A SPDT 또는 30 A SPST로 큰 부하를 직접 개폐합니다.
펌프·밸브를 자주 개폐할 때PL_WIFI_SS솔리드 스테이트로 접점 마모 없이 잦은 개폐를 처리합니다.
유선 USB로 PC에 연결할 때PL_USB 계열USB 가상 COM 포트로 PC에 직접 연결합니다.

구성·옵션

PL Wi-Fi 릴레이 구성과
품번

구성품옵션품번
Wi-Fi 릴레이 보드5 A 또는 10 A SPDT · 1 · 2 · 4 · 8채널PL_WIFI_510
Wi-Fi 릴레이 보드20 A SPDT 또는 30 A SPST · 1 · 2 · 4 · 8채널PL_WIFI_2030
Wi-Fi 릴레이 보드솔리드 스테이트 · 1 · 2 · 4 · 8채널PL_WIFI_SS

제품 상세 이미지

NCD PL_WIFI_2030 상세 이미지 1
NCD PL_WIFI_2030 상세 이미지 2
NCD PL_WIFI_2030 상세 이미지 3
NCD PL_WIFI_2030 상세 이미지 4
NCD PL_WIFI_2030 상세 이미지 5

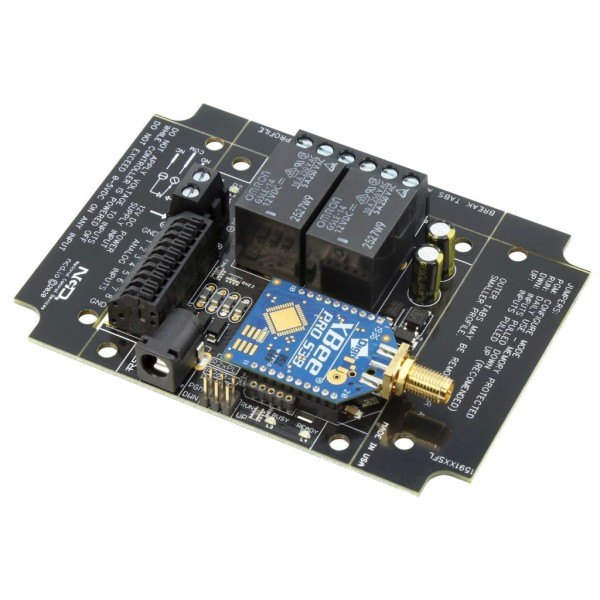

NCD PL_WIFI_2030 - 무선 모듈과 안테나가 장착된 2채널 릴레이 기판
