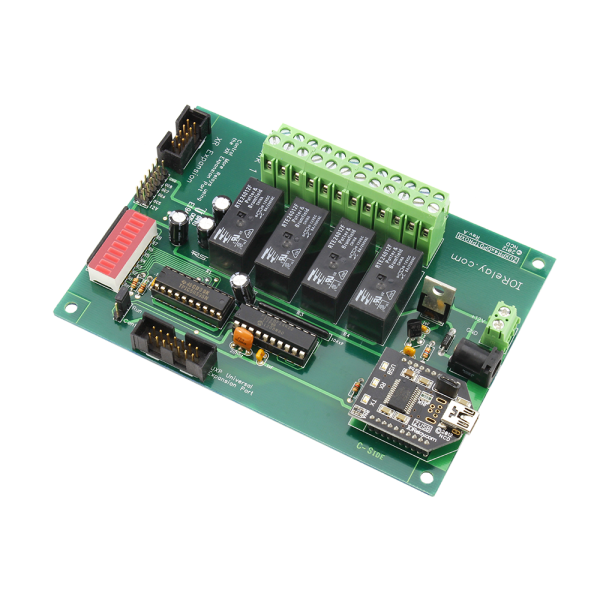

NCD ZUXPR41DPDTPROXR 산업용 릴레이 컨트롤러 4 채널 DPDT + UXP 확장 포트

NCD ZUXPR41DPDTPROXR 산업용 릴레이 컨트롤러 4 채널 DPDT + UXP 확장 포트

MODEL
ZUXPR41DPDTPROXR
브랜드
NCD
제품문의 구매하기

UXP 포트로 입력 보드를 늘리는
2·4·8채널 릴레이 컨트롤러

NCD ProXR 산업용 릴레이 컨트롤러 + UXP 포트

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR 산업용 ZUXPR220 · ZUXPR41DPDT · ZUXPR420 · ZUXPR81DPDT는 릴레이 보드에 UXP 확장 포트를 달아 입력 보드를 추가하는 2·4·8채널 릴레이 컨트롤러(Industrial Relay Controller with UXP Port)로, 현장 입력 점수에 맞춰 입력 보드를 단계적으로 확장합니다.

UXP 포트에는 접점 입력, 전위차계, 12비트 ADC 보드를 연결하고, XR 확장 포트로는 릴레이 채널을 4~32채널 단위로 추가합니다. 릴레이 구성은 4종이며 부하 규모에 맞춰 선택합니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

2 · 4 · 8채널

릴레이 수별 모델 구성

UXP 포트

입력 보드 확장 커넥터

12비트

UXP ADC 확장 보드 해상도

256개

펌웨어 지원 최대 릴레이 수

특징

입력과 릴레이를
단계별로 확장

핵심 특징현장에서 달라지는 점
UXP 입력 확장접점 입력, 전위차계, ADC 보드를 필요한 만큼 연결해 입력 점수를 현장 규모에 맞게 구성할 수 있습니다.
XR 릴레이 확장XR 확장 포트로 릴레이 종류와 채널 수를 추가할 수 있으므로 초기 구성 이후에도 제어 점수를 늘릴 수 있습니다.
고전력 릴레이 옵션20 A SPDT와 30 A SPST 옵션으로 전원 부하를 직접 개폐합니다.
DPDT 신호 릴레이 옵션1 · 3 · 5 A 옵션으로 최대 12 VDC 신호를 전환하며 통신선 스위칭에 사용합니다.
릴레이 그룹화저가 SPDT 릴레이를 묶어 DPDT부터 8PDT까지 구성합니다.
백그라운드 타이머릴레이마다 타이머를 설정해 지연 동작을 컨트롤러가 처리합니다.
RS-485 네트워크여러 컨트롤러를 한 통신선에 묶어 분산 설비를 중앙에서 제어합니다.
자동 재부팅결함이 생기면 감시 타이머가 CPU를 재시작해 무인 설비의 정지를 줄입니다.

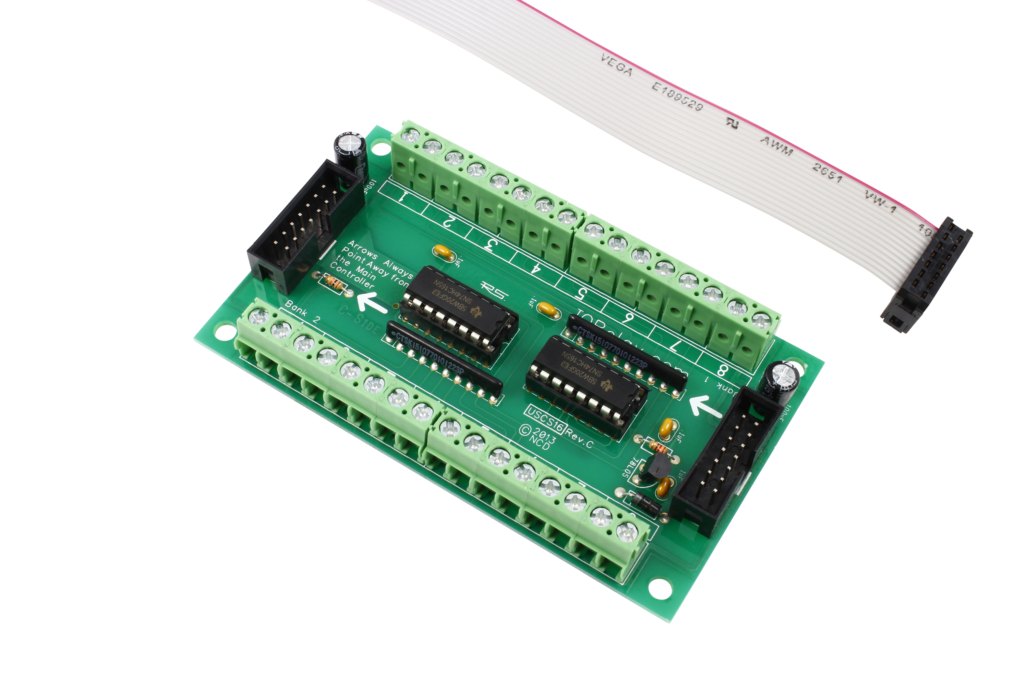

NCD ZUXPR41DPDTPROXR - 리본 케이블이 연결된 릴레이 확장 보드 외형
리본 케이블이 연결된 릴레이 확장 보드 외형

UXP 확장

UXP 포트에 연결하는
입력 보드

UXP 확장 보드는 세 가지입니다. 접점 입력 보드는 16·32·48채널 규격이며 혼합해 총 2,048개까지 구성하고, 12비트 ADC 보드는 16채널에 0~5 V DC 센서용으로 최대 3개(48채널)까지 연결합니다. 전위차계 보드는 16채널 8비트에 10K·50K·100K 중에서 선택합니다.

입력 종류별 보드 선택

스위치와 리밋 신호는 접점 입력 보드, 아날로그 센서 전압은 12비트 ADC 보드, 가변 저항 입력은 전위차계 보드가 맞습니다. 세 종류를 한 컨트롤러에 섞어 연결할 수 있어 입력 구성이 복잡한 설비도 컨트롤러 한 대로 정리합니다.

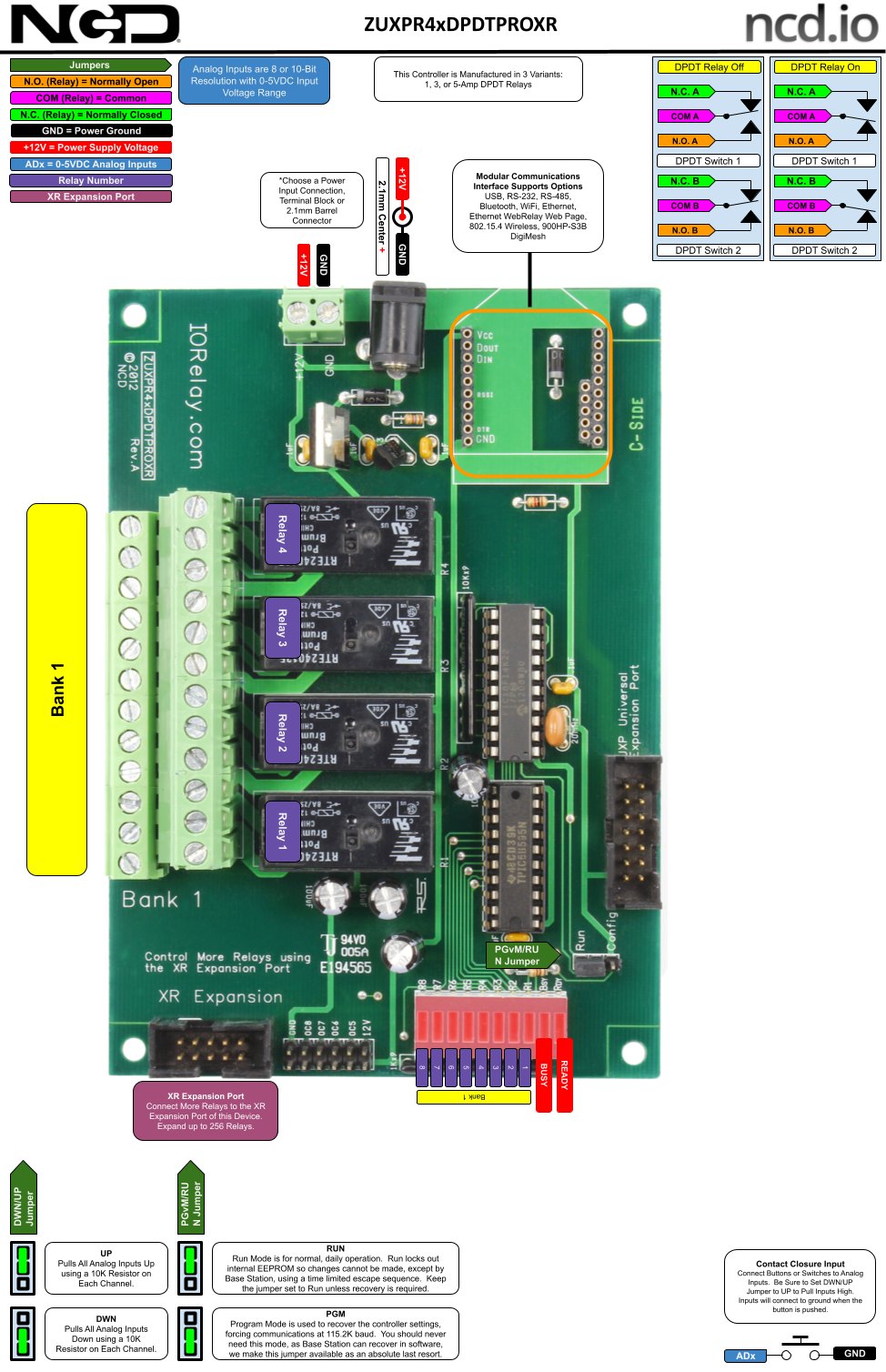

NCD ZUXPR41DPDTPROXR - 4채널 DPDT 릴레이 컨트롤러의 단자 배치 구성도
4채널 DPDT 릴레이 컨트롤러의 단자 배치 구성도

릴레이 선택

채널 수와
부하별 모델

  • ZUXPR220 · ZUXPR420: 20 A SPDT · 30 A SPST 고전력 릴레이(2채널 · 4채널)입니다.
  • ZUXPR41DPDT · ZUXPR81DPDT: DPDT 릴레이 1 · 3 · 5 A 주문 선택, 최대 12 VDC 신호용(4채널 · 8채널)입니다.
  • XR 확장: 4 · 8 · 16 · 24 · 32채널 SPST · SPDT · DPDT 확장을 추가합니다.

사용 방법

ZUXPR220·ZUXPR81DPDT
UXP 확장 보드 설정과 명령

ZUXPR220 · ZUXPR41DPDT · ZUXPR420 · ZUXPR81DPDT는 Base Station으로 릴레이를 시험하고, ProXR API 명령으로 UXP 포트의 접점 입력과 12비트 ADC 값을 읽습니다. 통신 모듈 종류와 관계없이 명령 형식은 같습니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 컨트롤러 자동 식별, 릴레이 제어 화면으로 명령 시험
FTDI USB 드라이버USB 통신 모듈을 가상 COM 포트로 인식
UXP 입력 보드 (UAD1216 · USCS · UPOT16)UXP 포트에 연결하는 12비트 ADC·접점 입력·전위차계 보드

처음 연결하는 순서

순서할 일
1접점 입력(USCS), 전위차계(UPOT16), 12비트 ADC(UAD1216) 가운데 필요한 보드를 UXP 포트에 연결하세요.
2USB 통신 모듈을 장착하고 전원을 넣은 뒤 PC에 연결합니다.
3Base Station을 실행해 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 COM 포트에 접속하세요.
4릴레이 개별 명령으로 각 채널이 켜지고 꺼지는지 확인합니다.
5UXP 읽기 명령으로 입력 보드의 응답을 확인하세요.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE AF 00 5AUXP 접점 입력 뱅크 1 읽기
AA 03 FE C7 00 72UXP ADC 장치 0, 채널 0 12비트 읽기

명령은 원시 바이트(16진수)로 보내며 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

문자 입력 위주의 일반 터미널 프로그램은 원시 바이트를 다루지 못하므로, 직접 시험할 때는 바이너리 데이터를 보낼 수 있는 프로그램을 사용하세요. USB 모듈이 COM 포트로 보이지 않으면 FTDI USB 드라이버를 설치합니다.

사양

4개 모델 비교와
공통 사양

항목ZUXPR220ZUXPR41DPDTZUXPR420ZUXPR81DPDT
릴레이 종류고전력 (20 A SPDT · 30 A SPST)DPDT (1 · 3 · 5 A 주문 시 선택, 최대 12 VDC 신호용)고전력 (20 A SPDT · 30 A SPST)DPDT (1 · 3 · 5 A 주문 시 선택, 최대 12 VDC 신호용)
릴레이 채널2채널4채널4채널8채널
UXP 확장 포트있음있음있음있음
주문 번호ZUXPR220PROXRZUXPR41DPDTPROXRZUXPR420PROXRZUXPR81DPDTPROXR

시리즈 공통 사양

항목사양
UXP 확장 포트접점 입력 · 전위차계 · 12비트 ADC 확장
접점 입력 확장16 · 32 · 48채널 보드, 최대 총 2,048개까지 혼합
ADC 확장16채널 12비트, 0~5 V DC 센서 (최대 3개, 48채널)
전위차계 확장16채널 8비트, 10K · 50K · 100K 중 선택
XR 확장 포트4 · 8 · 16 · 24 · 32채널 SPST · SPDT · DPDT 확장
명령릴레이 개별 · 전체 제어, 서버 재부팅 · 워치독 · Keep Alive · 펄스 타이밍
타이머 · 플래셔릴레이당 최대 255시간 · 255분 · 255초, 백그라운드 플래셔 16개
최대 릴레이 수펌웨어 기준 256개 · 케이블이 길면 128개 이상은 어려움
RS-485 네트워크최대 256개 장치 · 최대 4,000피트
작동 온도0 ~ 85 °C 연속 24시간
통신 모듈USB · RS-232 · 이더넷 · Wi-Fi · Bluetooth · 산업용 무선
결함 복구하드웨어 감시 타이머로 CPU 자동 재시작

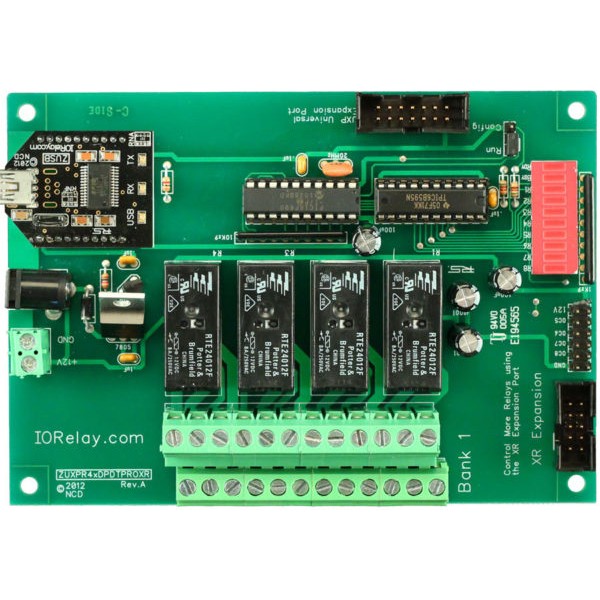

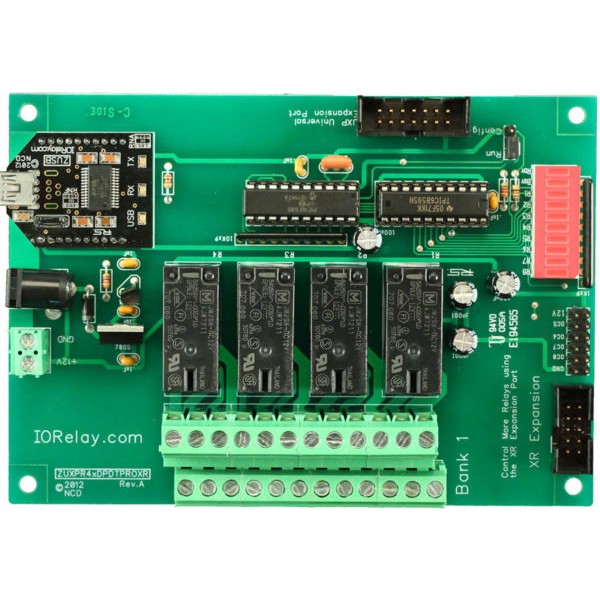

NCD ZUXPR41DPDTPROXR - 릴레이 4개와 하단 단자대가 보이는 릴레이 보드 상면
릴레이 4개와 하단 단자대가 보이는 릴레이 보드 상면

활용 분야

확장 입력이
필요한 설비

  • 접점 신호 연동 — 접점 신호를 읽어 릴레이를 자동 제어합니다.
  • 센서 전압 제어 — 센서 전압을 ADC로 읽어 장비를 구동합니다.
  • 고전력 부하 개폐 — ZUXPR220 · ZUXPR420로 2 · 4채널 전원 부하를 켜고 끕니다.
  • 신호 전환 — ZUXPR41DPDT · ZUXPR81DPDT로 저전력 신호를 DPDT 릴레이로 전환합니다.
  • 분산 설비 연결 — RS-485 네트워크로 여러 장치를 묶습니다.

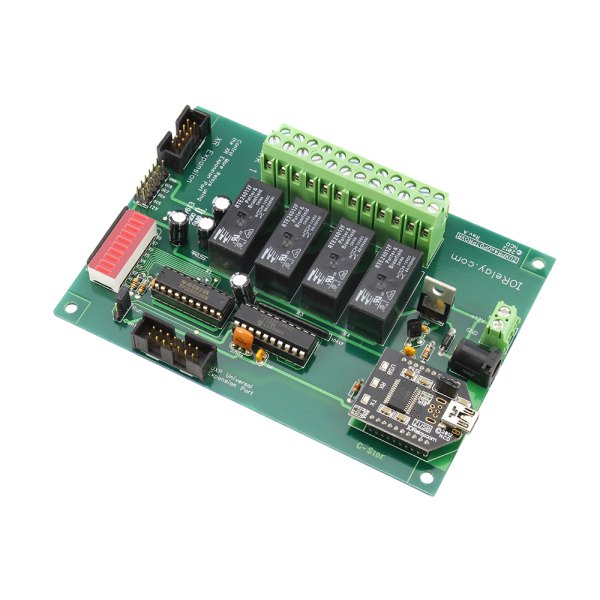

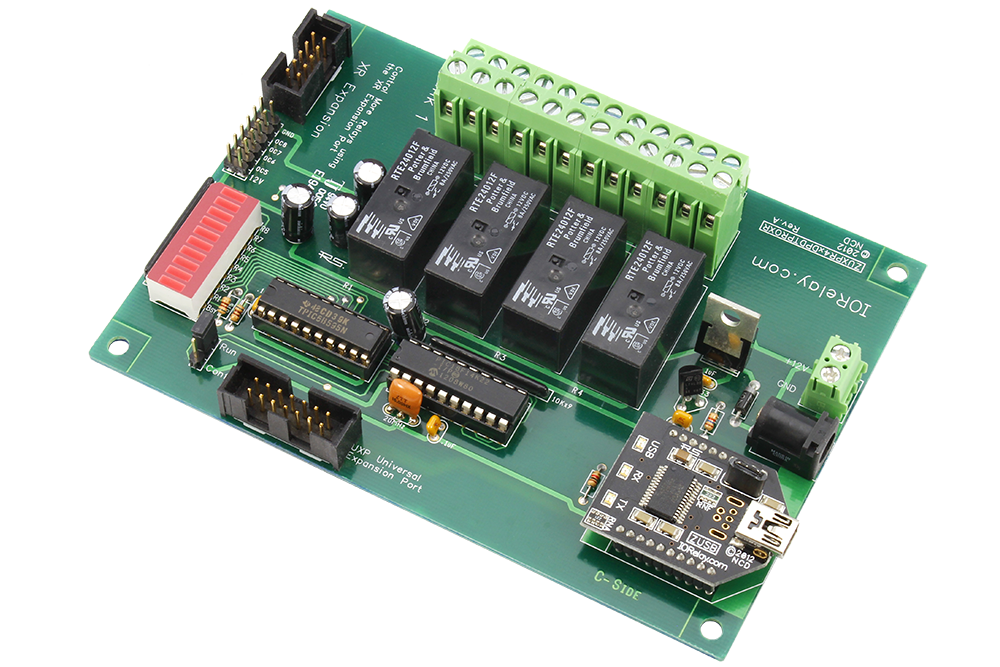

NCD ZUXPR41DPDTPROXR - 릴레이와 통신 모듈이 보이는 릴레이 보드 측면
릴레이와 통신 모듈이 보이는 릴레이 보드 측면

선택 가이드

채널 수와 부하별
권장 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
2채널 고전력 부하를 켤 때ZUXPR220PROXR20 A SPDT · 30 A SPST 고전력 릴레이 2채널입니다.
4채널 고전력 부하를 켤 때ZUXPR420PROXR20 A SPDT · 30 A SPST 고전력 릴레이 4채널입니다.
4채널 저전력 신호를 전환할 때ZUXPR41DPDTPROXRDPDT 1 · 3 · 5 A 중 주문 시 선택합니다.
8채널 저전력 신호를 전환할 때ZUXPR81DPDTPROXRDPDT 8채널로 1 · 3 · 5 A 중 주문 시 선택합니다.

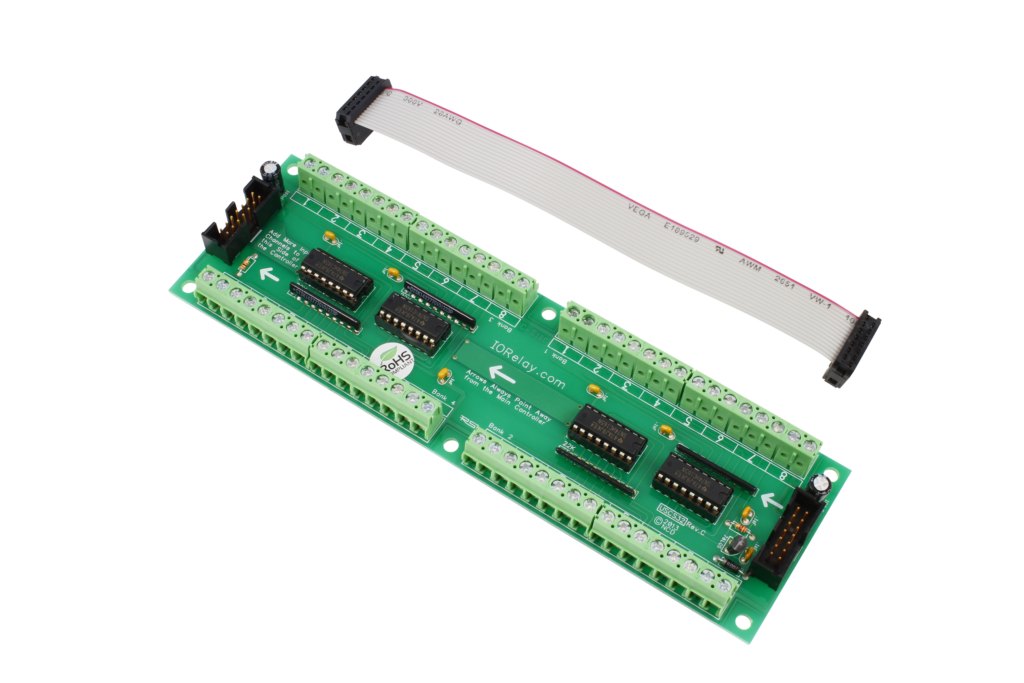

NCD ZUXPR41DPDTPROXR - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

구성·옵션

주문 모델과 UXP형
릴레이 구성

모델릴레이 구성
ZUXPR220PROXR2채널 고전력 릴레이 + UXP 확장 포트
ZUXPR41DPDTPROXR4채널 DPDT 릴레이 + UXP 확장 포트
ZUXPR420PROXR4채널 고전력 릴레이 + UXP 확장 포트
ZUXPR81DPDTPROXR8채널 DPDT 릴레이 + UXP 확장 포트

제품 상세 이미지

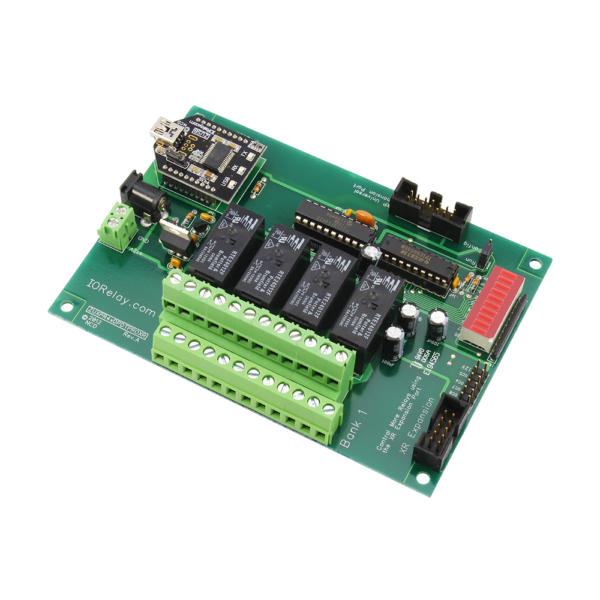

NCD ZUXPR41DPDTPROXR 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

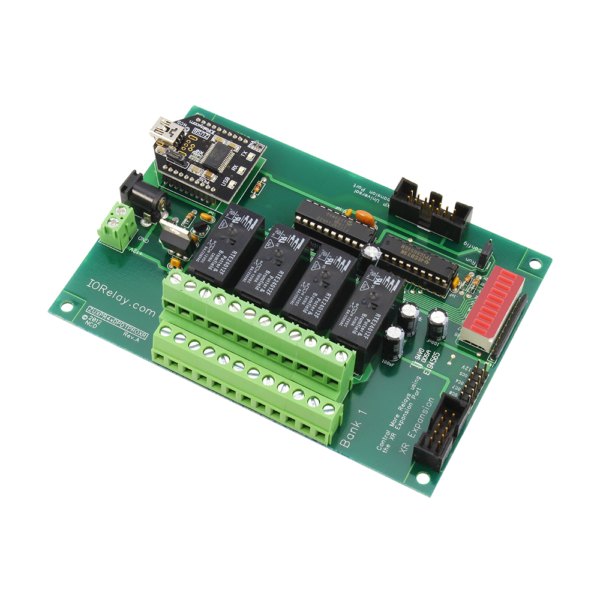

NCD ZUXPR41DPDTPROXR - 단자대와 릴레이가 보이는 보드를 비스듬히 본 모습
