NCD ZUXPR220PROXR 산업용 고전력 릴레이 컨트롤러 2 채널 + UXP 확장 포트

NCD ZUXPR220PROXR 산업용 고전력 릴레이 컨트롤러 2 채널 + UXP 확장 포트

MODEL
ZUXPR220PROXR
브랜드
NCD
제품문의 구매하기

접점 입력 2,048개까지⁣ 늘리는 고전력 2채널

NCD ZUXPR220PROXR 산업용 고전력 릴레이 컨트롤러 2채널 + UXP 확장 포트⁣ 릴레이 : 고전력 2채널 · 20 A SPDT⁣ XR 확장 : 펌웨어 기준 최대 256개 릴레이⁣ 작동 온도 : 0 ~ 85 °C 24시간 연속

견적 받기

NCD 한국 독점 공급 파트너

NCD ZUXPR220PROXR은 20 A SPDT 고전력 릴레이 2채널과 UXP 확장 포트를 갖춘 산업용 릴레이 컨트롤러(Industrial Relay Controller with UXP Port)입니다. 접점 입력 보드를 UXP 포트에 연결하면 입력 점수를 현장 규모에 맞게 늘립니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 하나에 상시 열림, 공통, 상시 닫힘 퀵 커넥트 단자 3개가 있어

2채널

고전력 릴레이

20 A

SPDT 정격

2,048개

접점 입력 한도

256개

XR 릴레이 한도

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

2 · 4 · 8채널

릴레이 수별 모델 구성

UXP 포트

입력 보드 확장 커넥터

12비트

UXP ADC 확장 보드 해상도

256개

펌웨어 지원 최대 릴레이 수

접점 입력

ZUXPR220PROXR에 연결하는⁣ 접점 입력 보드

접점 입력 보드는 16·32·48채널 규격이며 총 2,048개 입력까지 구성합니다. 버튼, 스위치, 자석식 도어 센서, 압력 스위치, 전류 감지 스위치 같은 접점 신호를 받습니다.

상태는 8개 입력을 한 묶음으로 하는 뱅크 단위로 읽으며 뱅크 하나가 1바이트로 돌아옵니다. UXP 포트는 한 번에 한 종류의 확장 보드만 받지만 같은 종류는 여러 장 연결합니다.

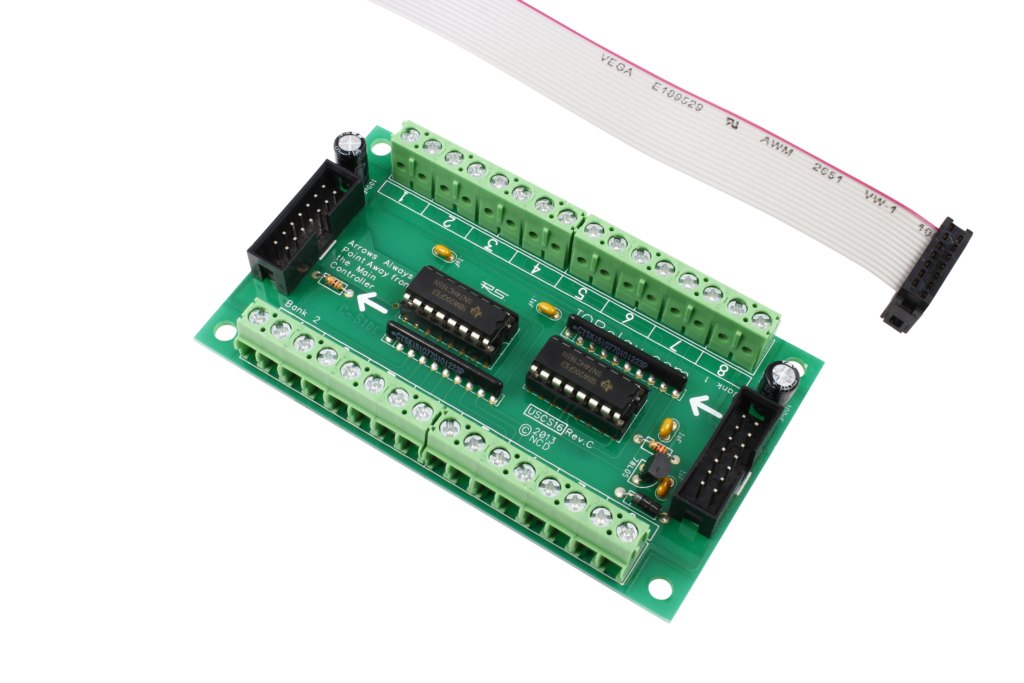

NCD ZUXPR220PROXR - 리본 케이블이 연결된 릴레이 확장 보드 외형
리본 케이블이 연결된 릴레이 확장 보드 외형

사용 방법

ZUXPR220PROXR 접점 입력 읽기 순서

순서할 일
1접점 입력 보드(16·32·48채널)를 UXP 포트에 연결합니다.
2통신 모듈을 끼우고 전원을 넣은 뒤, Base Station에서 115.2K Baud · 8 Data Bits · 1 Stop Bit · No Parity로 COM 포트에 접속합니다.
3릴레이를 켜고 끈 뒤 접점 입력 뱅크를 읽어 응답 바이트를 확인합니다.
명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE AF 00 5AUXP 접점 입력 뱅크 1 읽기

접점 입력 읽기 응답은 뱅크 하나당 1바이트이며, 각 비트가 입력 하나의 켜짐·꺼짐을 나타냅니다.

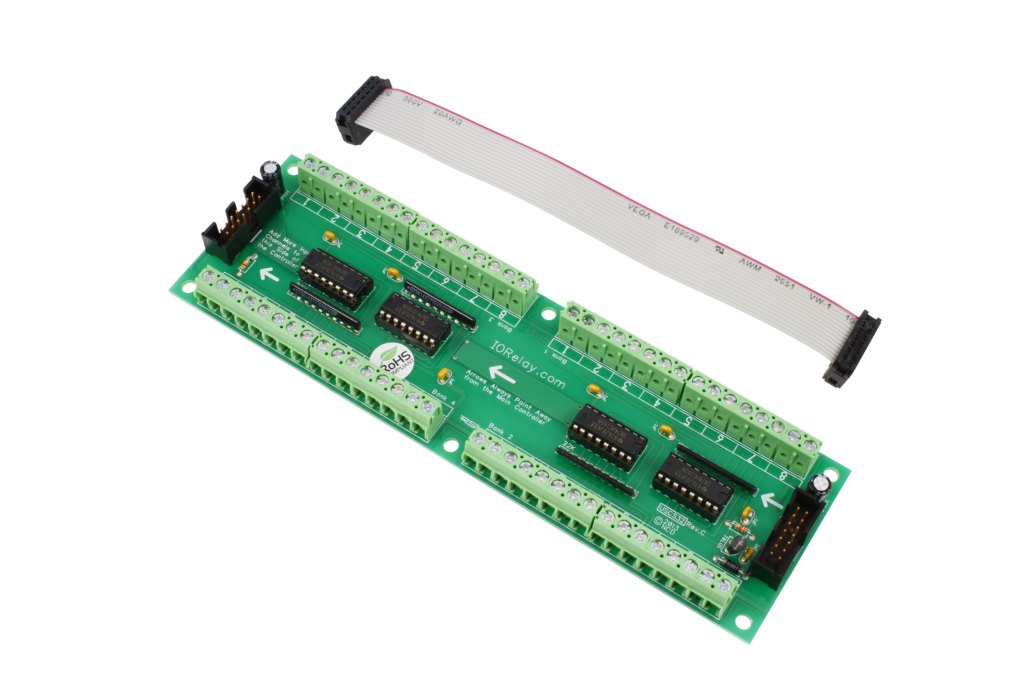

NCD ZUXPR220PROXR - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

사양

ZUXPR220PROXR 사양

항목사양
릴레이고전력 2채널 · 20 A SPDT
UXP 확장 포트접점 입력 · 전위차계 · 12비트 ADC (한 번에 한 종류)
접점 입력16·32·48채널 보드 · 총 2,048개
XR 확장펌웨어 기준 최대 256개 릴레이
작동 온도0 ~ 85 °C 24시간 연속

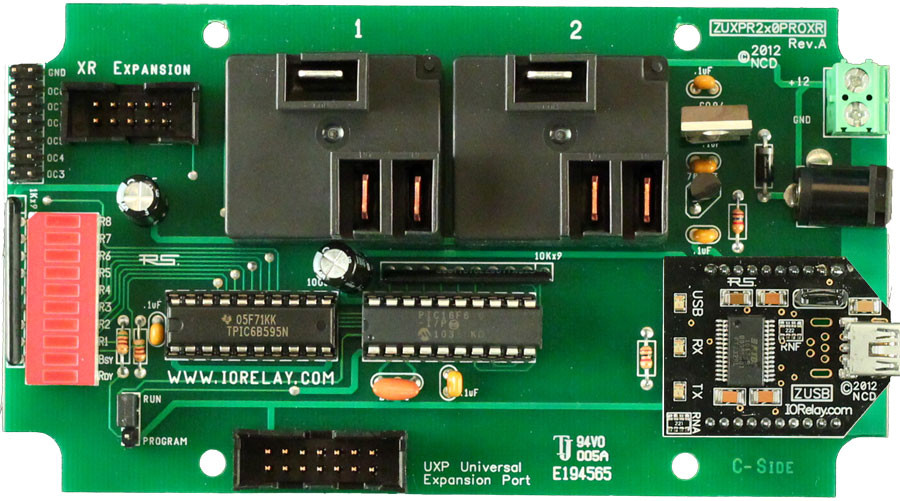

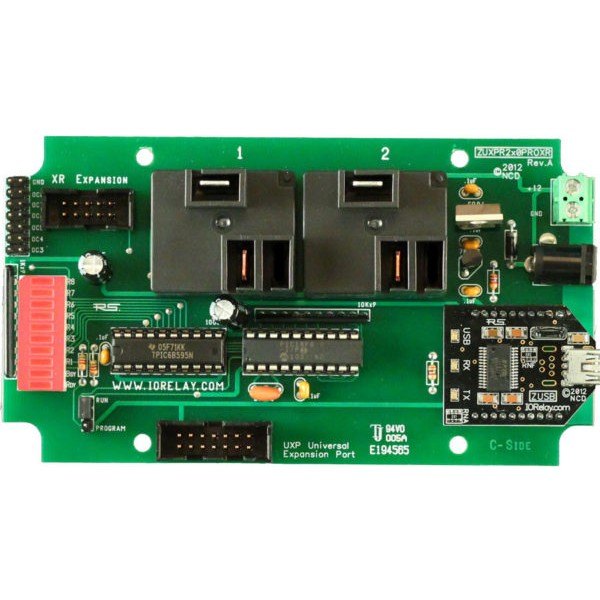

NCD ZUXPR220PROXR - 대형 릴레이 2개와 확장 포트가 보이는 릴레이 보드
대형 릴레이 2개와 확장 포트가 보이는 릴레이 보드

활용 분야

입력이 많고 부하는 적은 설비

  • 도어 센서·압력 스위치 같은 접점 신호 수집
  • 20 A 이하 부하 회로 2개의 개폐

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

ZUXPR220PROXR 외⁣ 릴레이 방식·채널 구성

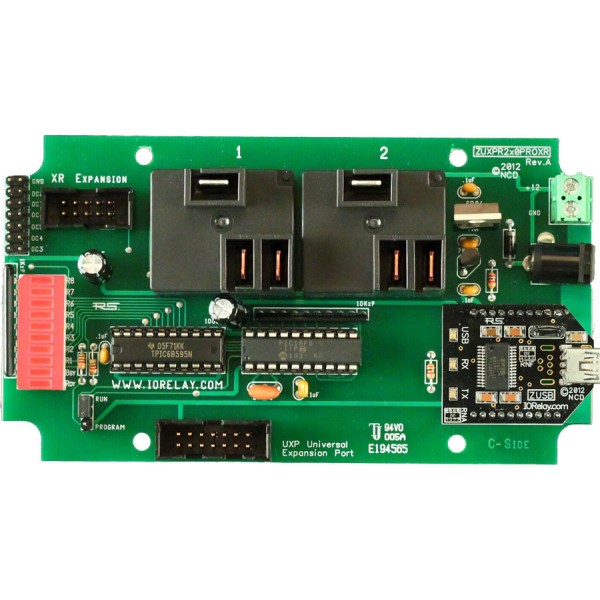

NCD ZUXPR220PROXR 산업용 고전력 릴레이 컨트롤러 2 채널 + UXP 확장 포트 제품 사진
