RS-232 명령으로 신호 경로를
전환하는 DPDT 릴레이 보드

NCD RS-232 DPDT 소신호 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD RS-232 DPDT 소신호 릴레이 컨트롤러(R2xDPDT·R4xDPDT·R8xDPDT)는 밀폐형 DPDT 릴레이를 2·4·8채널로 탑재하고 RS-232 시리얼 명령으로 통신·오디오 같은 저전력 신호 경로를 전환하는 신호 릴레이 보드(신호 스위칭 모듈)입니다.

릴레이 하나에 들어 있는 두 접점 쌍은 동시에 전환되지만 서로 격리되므로, 신호선 두 가닥을 한 번에 바꿔도 간섭을 일으키지 않습니다. 접점 정격은 1 A·3 A·5 A 가운데 선택합니다. E3C 보드는 한 포트에 최대 256대까지 연결하며, 이 릴레이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

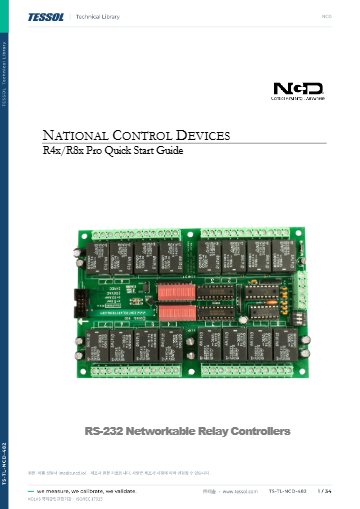

설명서와 가이드

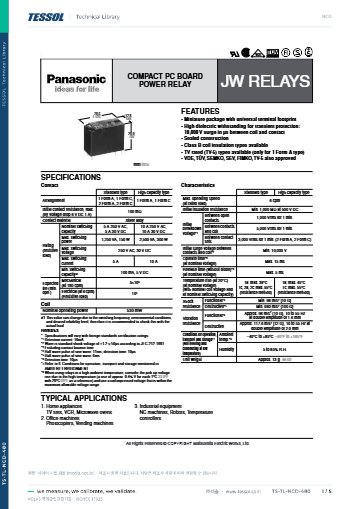

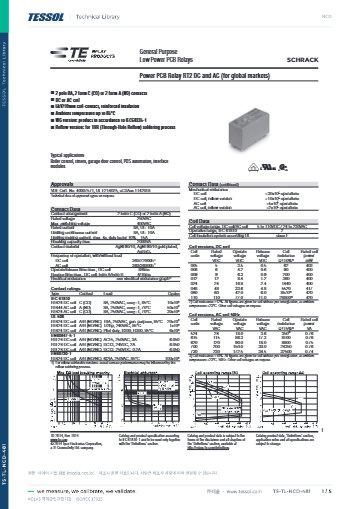

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

2 · 4 · 8채널

신호 경로 수 선택

1 A · 3 A · 5 A

DPDT 신호 정격

12 VDC

신호 전압 최대치

6개 연결

릴레이당 C · NO · NC 두 쌍

특징

두 신호를
동시에 격리 전환

핵심 특징현장에서 달라지는 점
DPDT 접점 2쌍두 개의 SPDT 스위치를 동시에 전환하고 서로 격리하므로 송수신 신호쌍을 한 번에 바꿀 수 있습니다.
밀폐형 릴레이접점이 외기와 차단되어 저전력 신호에서 접촉 불량이 생길 가능성을 줄입니다.
양방향 통신전환 명령과 상태 조회가 같은 선으로 오가므로 경로가 실제로 바뀌었는지 확인합니다.
No-Click 파워 업전원 투입 시 릴레이가 딸깍거리지 않고 시작하므로 신호 경로가 순간적으로 바뀌지 않습니다.
E3C 지원한 포트에 여러 장치를 연결해 많은 신호 경로를 한 PC에서 관리합니다.
나사 단자 연결1 A는 16 AWG, 3 A와 5 A는 14 AWG까지 받아 정격에 맞는 선을 직접 체결할 수 있습니다.

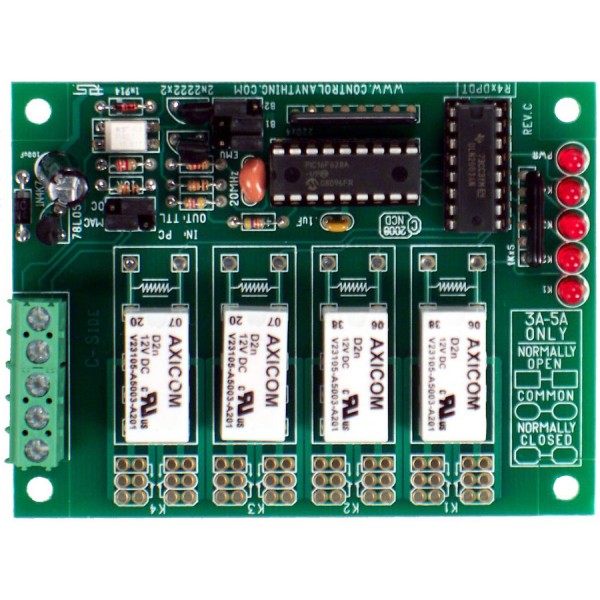

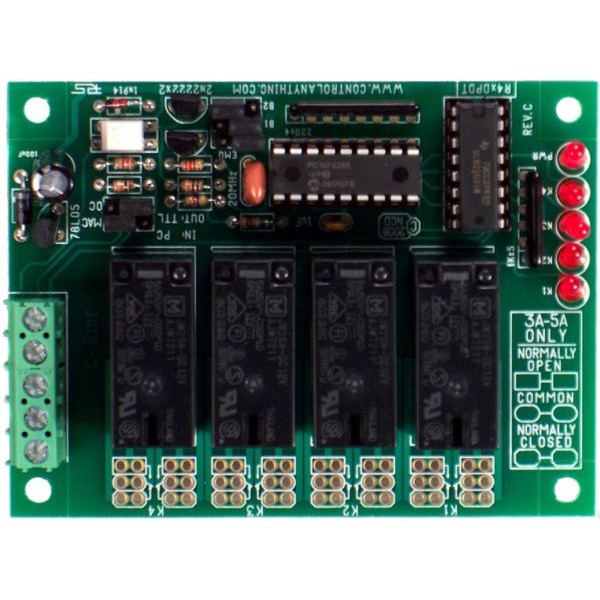

NCD R41DPDT - 릴레이 4개와 LED가 보이는 녹색 릴레이 보드
릴레이 4개와 LED가 보이는 녹색 릴레이 보드

변형 선택

세 가지 변형의
차이

CN 변형은 터미널 블록 인터페이스를 갖추고 E3C 장치 번호를 프로그래밍하며, CNRS 변형은 여기에 직렬 인터페이스와 전원 커넥터를 더합니다. 기본형은 2채널이 터미널 블록, 4채널과 8채널이 납땜 연결이므로 현장 배선 방식에 맞는 변형을 먼저 고르세요.

신호 경로 전환 구성

통신 장비의 신호선 두 가닥을 한 릴레이의 두 접점 쌍에 나누어 연결하면 경로 A와 B를 한 번에 바꿉니다. 신호 전압은 최대 12 VDC이므로 전원 부하는 연결하지 마세요.

정격 선택

신호 정격
선택 방법

1 A 옵션은 저전력 통신 신호에 맞고 5 A 옵션은 신호와 경부하 전력 스위칭까지 대응합니다. 통신 속도는 2채널이 9600 baud, 4채널이 1200·2400·9600·19.2K baud 중에서 선택합니다. CN 모델은 9600 baud와 +12 V DC 전원으로 동작합니다.

사양

2~8채널 변형과
공통 사양

항목기본형CN형CNRS형
품번R2xDPDT · R4xDPDT · R8xDPDTR2xDPDTCN · R4xDPDTCN · R8xDPDTCNR2xDPDTCNRS · R4xDPDTCNRS · R8xDPDTCNRS
채널 수2 · 4 · 82 · 4 · 82 · 4 · 8
연결 방식2채널은 터미널 블록, 4 · 8채널은 납땜 연결터미널 블록 인터페이스터미널 블록 인터페이스
E3C 장치 번호 설정해당 없음지원지원
직렬 인터페이스 · 전원 커넥터미포함미포함포함

시리즈 공통 사양

항목사양
작동 전원+12 V DC
RS-232 입력TTL RS-232 입력
통신 속도9600 baud (2채널), 1200 / 2400 / 9600 / 19.2K baud (4채널)
릴레이 종류기계식 DPDT, 밀폐형
릴레이 정격1 A · 3 A · 5 A (신호 정격)
1 A DPDT최대 12 VDC의 저전력 신호에서 1 A
3 A DPDT최대 12 VDC에서 3 A
5 A DPDT최대 12 VDC에서 5 A
신호 전압최대 12 VDC
접점 구성공통(C), 상시 개방(NO), 상시 폐쇄(NC) × 2
배선 단자1 A: 최대 16 AWG, 3 A · 5 A: 최대 14 AWG 나사 단자
표시 LED릴레이 상태 LED
프로토콜E3C (한 포트에 최대 256대)

활용 분야

저전력 신호
경로 전환 현장

  • 통신 신호 전환 — 통신 장비의 신호 경로를 원격으로 바꿉니다.
  • 오디오 신호 전환 — 라인 레벨 오디오 경로를 나누어 연결합니다.
  • 저전력 스위칭 — 센서와 제어 회로의 신호를 전환합니다.
  • 네트워크 장비 시험 — 신호 경로를 번갈아 연결하며 시험합니다.

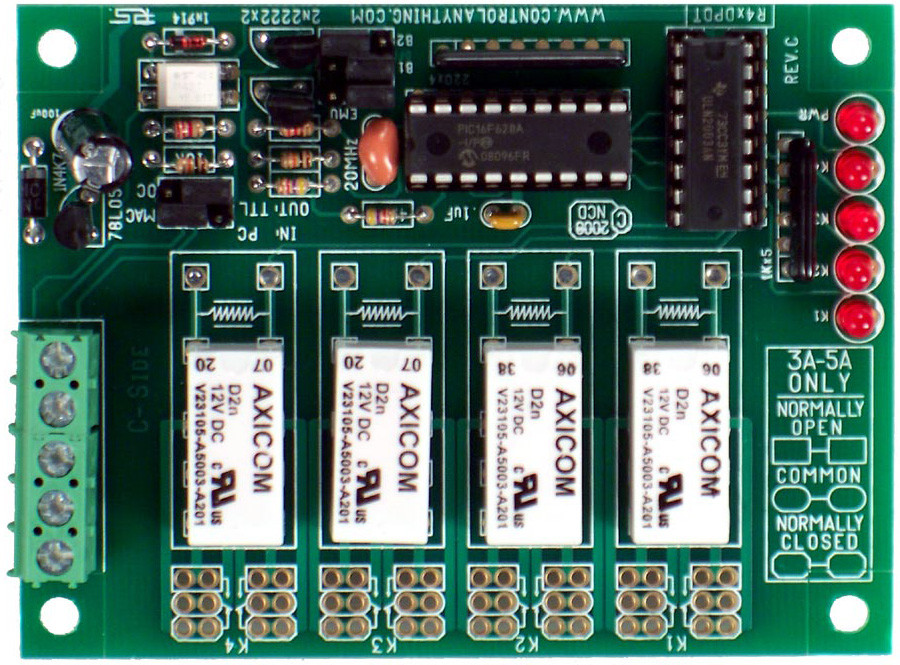

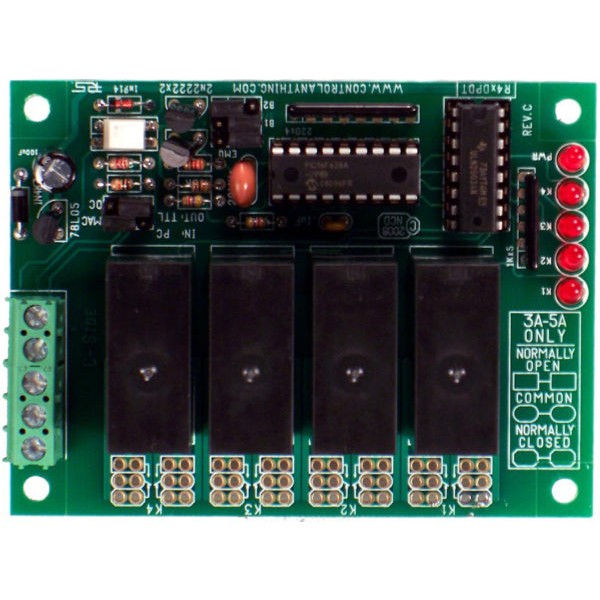

NCD R41DPDT - 흰색 소형 릴레이 4개가 장착된 녹색 릴레이 보드
흰색 소형 릴레이 4개가 장착된 녹색 릴레이 보드

선택 가이드

신호 정격별
권장 옵션

이럴 때 (현장 조건)권장 모델선택 이유
1 A 이하 저전력 신호를 전환할 때1 A DPDT 옵션통신 신호에 맞는 최소 정격입니다.
3 A 신호를 전환할 때3 A DPDT 옵션최대 12 VDC에서 3 A를 받습니다.
5 A 신호나 경부하 전력을 스위칭할 때5 A DPDT 옵션최대 12 VDC에서 5 A를 받습니다.
전원 부하를 켜고 끌 때범용 SPDT 또는 고전력 컨트롤러DPDT 신호 릴레이는 전원 부하용이 아닙니다.

구성·옵션

주문 구성과
별매 부속품

구성품옵션별매품번
2채널 DPDT1 A · 3 A · 5 AUSB-직렬 어댑터 (일부 모델 결제 시 선택)R2xDPDT · R2xDPDTCN · R2xDPDTCNRS
4채널 DPDT1 A · 3 A · 5 AUSB-직렬 어댑터 (일부 모델 결제 시 선택)R4xDPDT · R4xDPDTCN · R4xDPDTCNRS
8채널 DPDT1 A · 3 A · 5 A해당 없음R8xDPDT · R8xDPDTCN · R8xDPDTCNRS
