NCD RS-232 SPDT 릴레이 컨트롤러(R1x·R2x·R4x PRO·R8x PRO)는 PC나 마이크로컨트롤러가 보낸 ASCII 명령으로 1·2·4·8개의 SPDT 릴레이를 개폐하고 그 상태를 같은 통신선으로 되읽는 RS-232 릴레이 보드(시리얼 릴레이 모듈)입니다. 장비 전원 제어를 자동화하는 데 사용합니다.

R4x PRO와 R8x PRO는 RS-232 입력을 광 절연해 PC 쪽 노이즈가 릴레이 회로로 넘어가지 않게 하고, 나사 단자는 12 AWG까지 받아 굵은 전원선도 그대로 체결할 수 있습니다. E3C 프로토콜 보드는 시리얼 포트 하나에 NCD 장치를 최대 256대까지 연결할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

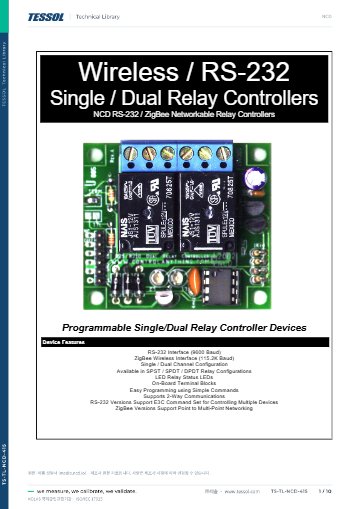

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

9600 baud

기본 통신 속도

1 · 2 · 4 · 8채널

필요한 릴레이 수 선택

5 A · 10 A

SPDT 릴레이 옵션

+12 V DC

보드 동작 전원

특징

명령으로 개폐하고
상태까지 확인

핵심 특징현장에서 달라지는 점
양방향 통신개폐 명령과 상태 조회가 같은 선으로 오가므로 릴레이가 실제로 동작했는지 별도 센서 없이 확인합니다.
No-Click 파워 업전원 투입 때 릴레이가 소리 없이 시작해 연결된 장비에 순간 오동작을 일으키지 않습니다.
플라이백 다이오드 드라이버코일에서 발생하는 역기전력을 분로해 드라이버 회로의 손상을 막습니다.
12 AWG 나사 단자압착 단자 없이 굵은 선을 직접 체결하므로 제어반 배선이 단순해집니다.
E3C 프로토콜한 포트에 장치를 묶어 제어하므로 시리얼 포트가 모자란 PC에서도 릴레이를 대규모로 늘릴 수 있습니다.
광 절연 입력 · 타이머 · 메모리R4x PRO와 R8x PRO는 입력 절연과 타이머, 릴레이 메모리를 갖춰 노이즈가 많은 현장에도 대응합니다.

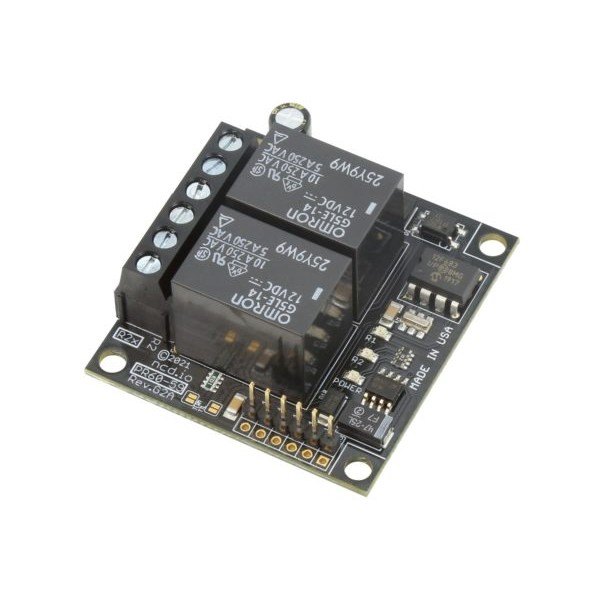

NCD PR60-59_R25 - 릴레이 2개와 단자대가 보이는 소형 릴레이 보드
릴레이 2개와 단자대가 보이는 소형 릴레이 보드

통신 설계

RS-232 연결과
속도 설정 기준

R1x와 R2x는 TTL RS-232 입력과 9600 baud 고정 속도를 사용하고, R4x PRO와 R8x PRO는 광 절연 입력에 1200·2400·9600·19.2K baud 가운데 하나를 고릅니다. 연결은 2선 구성이므로 PC의 COM 포트에 가까운 거리라면 별도 변환기 없이 접속할 수 있습니다.

PC와 릴레이 보드의 2선 연결

RS-232 2선만으로 명령과 상태 응답이 오가므로 케이블 가닥 수가 적습니다. Arduino나 PIC 같은 마이크로컨트롤러도 통신 모듈 없이 직접 접속할 수 있고, USB 포트만 있는 PC에는 USB-직렬 어댑터(별매)를 사용합니다.

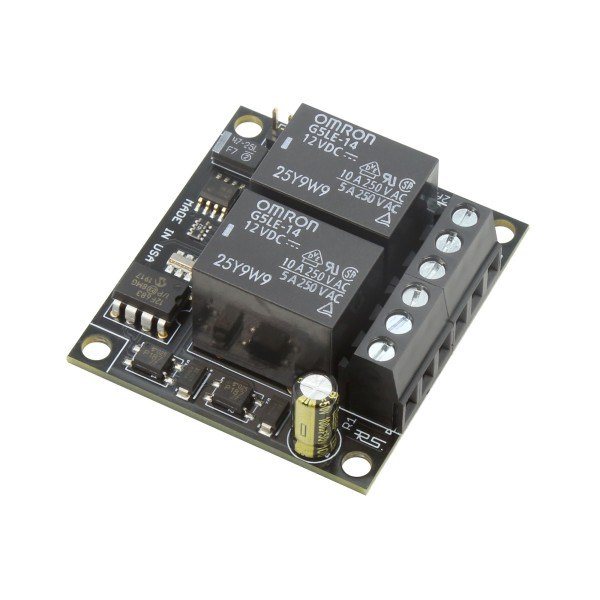

NCD PR60-59_R25 - 릴레이 2개와 콘덴서가 보이는 소형 보드 측면
릴레이 2개와 콘덴서가 보이는 소형 보드 측면

부하 선택

부하 전류와
릴레이 옵션 선택

SPDT 릴레이는 5 A 또는 10 A 옵션이며 공통(C), 상시 개방(NO), 상시 폐쇄(NC) 접점을 모두 인출합니다. 부하 전압은 최대 절대 정격 240 VAC이고, 새 접점 기준 접점 저항은 10 A 옵션에서 최대 150 Ω입니다. 저전력 신호 전환에는 이 릴레이 대신 DPDT 신호 릴레이 컨트롤러가 적합합니다.

사양

1~8채널 비교와
공통 사양

항목R1x · R1xRSR2x · R2xRSR4x PROR8x PRO
채널 수1248
RS-232 입력TTLTTL광 절연광 절연
통신 속도9600 baud9600 baud1200 / 2400 / 9600 / 19.2K baud1200 / 2400 / 9600 / 19.2K baud
릴레이5 A 또는 10 A SPDT 선택범용 SPDT범용 SPDT범용 SPDT
부가 기능릴레이 상태 LED두 릴레이를 따로 또는 함께 제어통합 타이머프로그래밍 가능한 릴레이 메모리
표시 LED릴레이 상태 LED릴레이 상태 LED릴레이 상태 LED, 전원 LED릴레이 상태 LED, 전원 LED
품번R1x · PR60-156_R1xRSPR60-59_R2x · PR60-60_R2xRSPR60-63_R4xPROR8xPRO

시리즈 공통 사양

항목사양
작동 전원+12 V DC
통신 방식RS-232, 2선 연결
릴레이 종류기계식 SPDT
릴레이 옵션5 A 또는 10 A
접점 구성공통(C), 상시 개방(NO), 상시 폐쇄(NC)
최대 부하 전압240 VAC (최대 절대 정격)
접점 저항새 접점 기준 최대 150 Ω (10 A 옵션)
배선 단자최대 12 AWG 나사 단자
프로토콜E3C (지원 보드 기준 최대 256대)
별매USB-직렬 어댑터

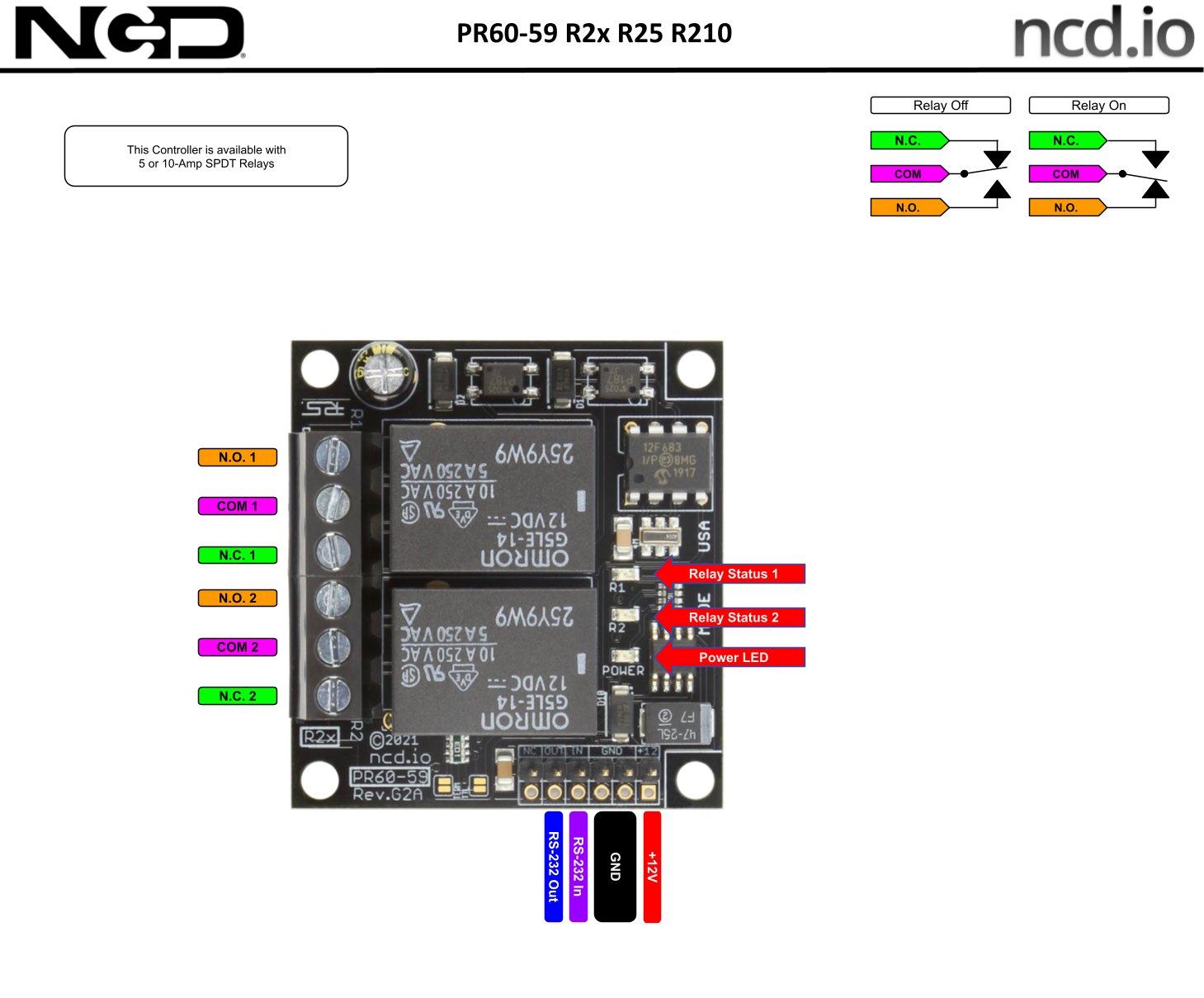

NCD PR60-59_R25 - 2채널 RS-232 릴레이 컨트롤러 보드의 단자 구성도
2채널 RS-232 릴레이 컨트롤러 보드의 단자 구성도

활용 분야

컴퓨터 명령으로
켜고 끄는 현장

  • 장비 전원 제어 — 컴퓨터 명령으로 장비 전원을 켜고 끕니다.
  • 조명과 팬 자동화 — 조건에 맞춰 채널을 나누어 개폐합니다.
  • 펌프와 밸브 제어 — 현장 PC에서 보조 장치를 원격으로 제어합니다.
  • 장비 상태 점검 — 릴레이 상태를 읽어 동작 이력을 기록합니다.

선택 가이드

채널 수와 기능별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
채널 하나로 충분할 때R1x · R1xRS릴레이 5 A 또는 10 A를 고르는 1채널 구성입니다.
여러 릴레이를 한 포트에서 제어할 때R2x · R2xRS · R4x PRO · R8x PRO2·4·8채널을 한 보드에서 제어합니다.
여러 대를 한 포트에 묶을 때R2x · R4x PRO · R8x PROE3C 지원 보드로 포트 하나에 최대 256대를 묶습니다.
저전력 신호를 전환할 때DPDT 신호 릴레이 컨트롤러신호용 DPDT 접점을 사용합니다.

구성·옵션

주문 옵션과
별매 부속품

구성품옵션별매품번
R1x · R1xRS5 A 또는 10 A SPDTUSB-직렬 어댑터R1x · PR60-156_R1xRS
R2x · R2xRS5 A 또는 10 A SPDTUSB-직렬 어댑터PR60-59_R2x · PR60-60_R2xRS
R4x PRO · R8x PRO5 A 또는 10 A SPDTUSB-직렬 어댑터PR60-63_R4xPRO · R8xPRO

제품 상세 이미지

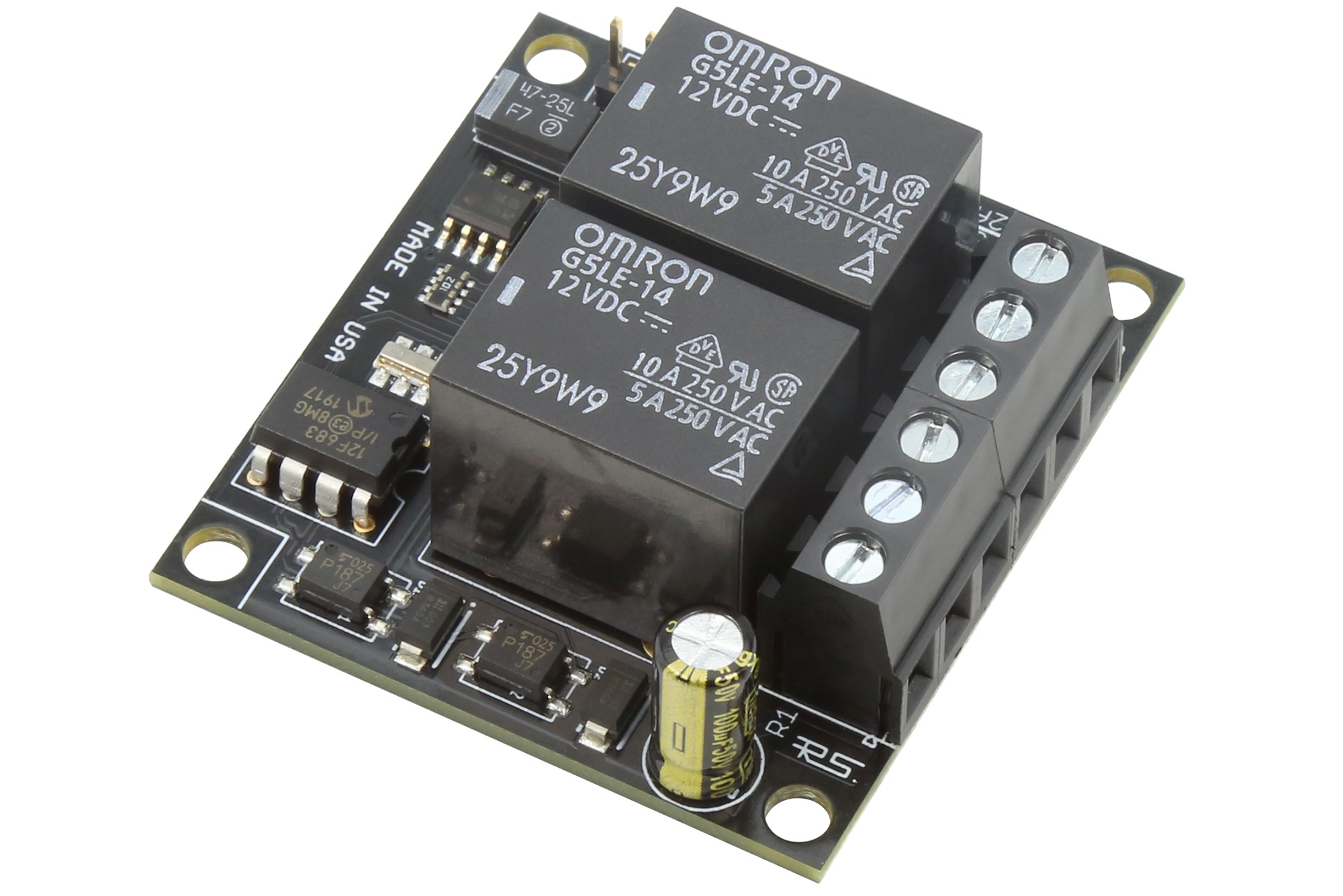

NCD PR60-59_R25 상세 이미지 1
