NCD R15 RS-232 1 채널 SPDT 릴레이 컨트롤러

NCD R15 RS-232 1 채널 SPDT 릴레이 컨트롤러

MODEL
R15
브랜드
NCD
제품 자료
제품문의 구매하기

PC 명령 한 줄로⁣ 릴레이 하나를 개폐

NCD R15 RS-232 SPDT 릴레이 컨트롤러⁣ 채널 수 : 1⁣ 릴레이 : SPDT, 5 A 또는 10 A 선택⁣ 최대 부하 전압 : 240 VAC (절대 최대)

견적 받기

NCD 한국 독점 공급 파트너

NCD R15는 SPDT 릴레이 1개를 RS-232 명령으로 개폐하는 1채널 릴레이 컨트롤러(Relay Controller)입니다. 릴레이는 5 A 또는 10 A SPDT 중에서 고르며, 켜기와 끄기는 물론 현재 상태 읽기도 간단한 직렬 명령으로 처리합니다. (주)테솔이 국내에 공식 공급합니다.

명령은 ASCII 문자 코드이고 통신 속도는 9600 baud입니다. 입력은 TTL 레벨 RS-232 2선이며 +12 VDC 전원으로 동작합니다.

1채널

SPDT 릴레이 1개

5 A · 10 A

릴레이 정격 옵션

240 VAC

절대 최대 부하 전압

12 AWG

나사 단자 허용 전선

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

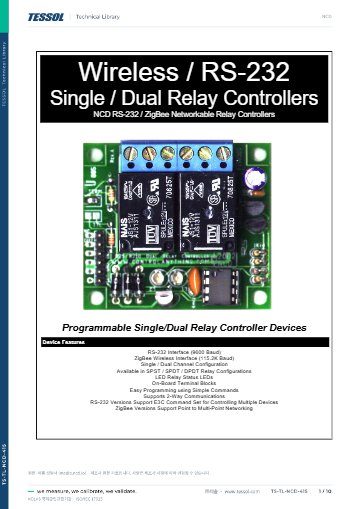

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

9600 baud

기본 통신 속도

1 · 2 · 4 · 8채널

필요한 릴레이 수 선택

5 A · 10 A

SPDT 릴레이 옵션

+12 V DC

보드 동작 전원

접점 사양

R15 릴레이 접점과⁣ 접촉 저항

두 옵션 모두 Common, NO, NC 접점을 갖추고 부하 전압은 절대 최대 240 VAC이며 전류는 각각 5 A, 10 A입니다. 접촉 저항은 새 접점에서 최대 150 Ω이며 초기 사용(break-in) 후 1 Ω 미만으로 낮아집니다. 전원 개폐용 릴레이이므로 저전력 신호 전환에는 사용하지 않습니다.

구성

R15 주문 때 고르는⁣ 부속과 억제 부품

부속내용
퀵 스타트 키트 QS12-F612 V 1.25 A 레귤레이티드 스위칭 전원, RSIO-F6 직렬 인터페이스 보드(6핀 플랫 리본 커넥터), 6 ft DB9M-DB9F 케이블
USB-직렬 어댑터CHIPI-X USB-RS-232 어댑터(퀵 스타트 키트와 함께 선택)
유도 억제 커패시터0.56 µF 네 가지 정격(250 VDC/160 VAC, 630 VDC/250 VAC, 100 VDC/65 VAC, 400 VDC/200 VAC)

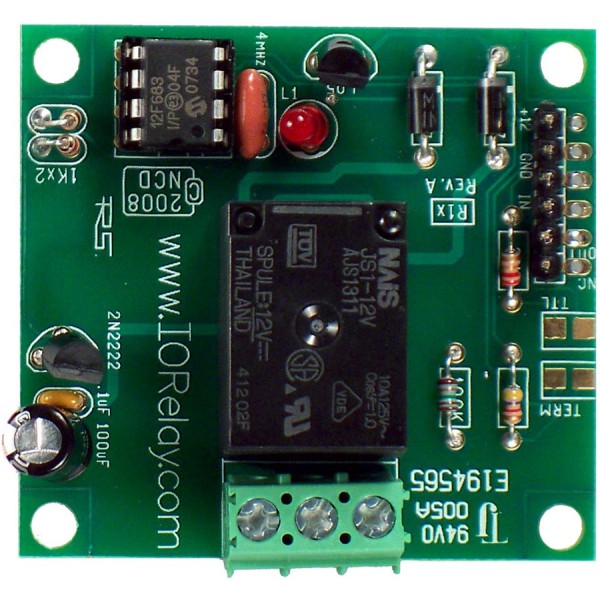

NCD R15 - 터미널 블록이 달린 1채널 릴레이 컨트롤러 기판
터미널 블록이 달린 1채널 릴레이 컨트롤러 기판

사양

R15 사양표

항목사양
채널 수1
릴레이SPDT, 5 A 또는 10 A 선택
접점Common, NO, NC
최대 부하 전압240 VAC (절대 최대)
접촉 저항새 접점 최대 150 Ω, 초기 사용 후 1 Ω 미만
배선 단자나사 단자, 최대 12 AWG
작동 전원+12 VDC
통신RS-232 2선, TTL 레벨, 9600 baud
표시릴레이 상태 LED

같은 계열

R15와⁣ 같은 계열 모델

  • R15RS — 1채널에 직렬 인터페이스와 전원 커넥터를 갖춘 구성
  • PR60-59_R25 — 2채널 범용 릴레이 보드, E3C 지원
  • PR60-60_R2xRS — 2채널에 직렬 인터페이스, 10 A·5 A SPDT 선택
  • PR60-63_R4xPRO — 4채널 Pro Series 범용 SPDT 보드
  • R8xPRO — 8채널 Pro Series 범용 SPDT 보드

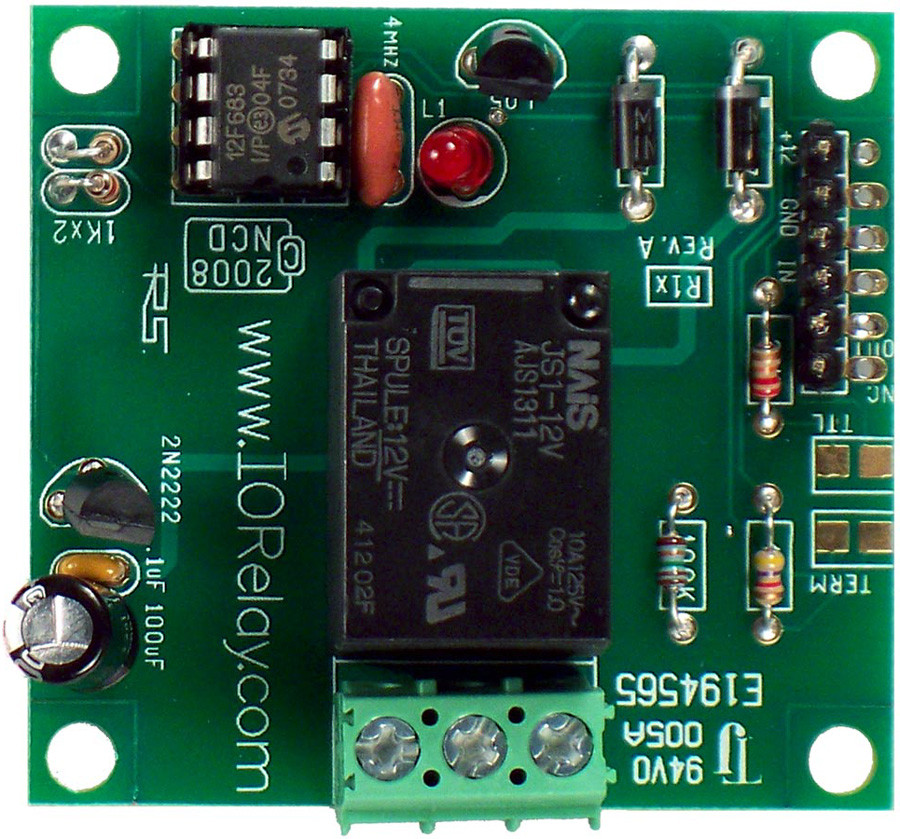

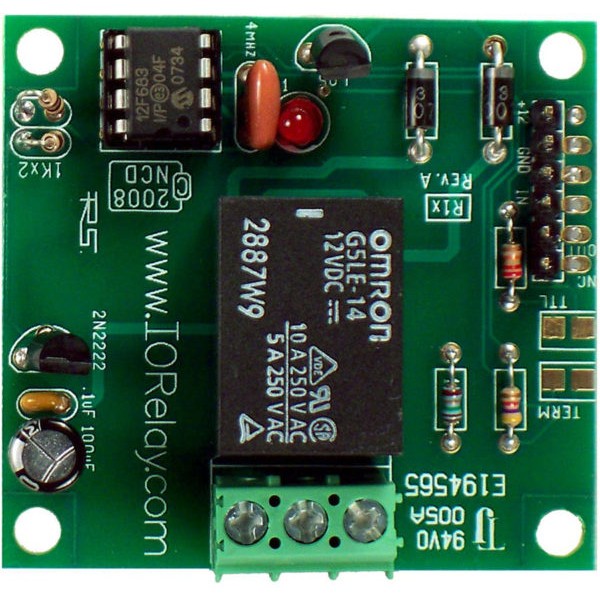

NCD R15 RS-232 1 채널 SPDT 릴레이 컨트롤러 제품 사진
