NCD R15RS 직렬 인터페이스가있는 RS-232 1 채널 SPDT 릴레이 컨트롤러

NCD R15RS 직렬 인터페이스가있는 RS-232 1 채널 SPDT 릴레이 컨트롤러

MODEL
R15RS
브랜드
NCD
제품 자료
제품문의 구매하기

직렬 인터페이스를 갖춘⁣ 1채널 릴레이 보드

NCD R15RS 직렬 인터페이스 SPDT 릴레이 컨트롤러⁣ 채널 수 : 1⁣ 릴레이 : SPDT, 10 A 또는 5 A⁣ 최대 부하 : 240 VAC (절대 최대)

견적 받기

NCD 한국 독점 공급 파트너

NCD R15RS는 RS-232 인터페이스와 전원 커넥터를 보드에 갖춘 1채널 SPDT 릴레이 컨트롤러(Relay Controller)입니다. 복잡한 기능 없이 컴퓨터로 릴레이를 켜고 끄고 상태를 읽는 용도에 맞춘 구성입니다. (주)테솔이 국내에 공식 공급합니다.

전원은 2.1 mm 배럴 커넥터로 12 VDC(센터 플러스)를 넣으며, 전원 공급장치는 1.25 A 이상이어야 합니다. 통신은 9600 baud의 양방향 RS-232입니다.

1채널

SPDT 릴레이 1개

240 VAC

절대 최대 부하 전압

2.1 mm

12 VDC 센터 플러스 전원 플러그

9600 baud

양방향 통신

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

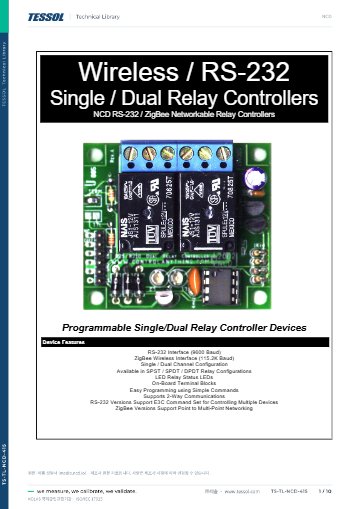

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

9600 baud

기본 통신 속도

1 · 2 · 4 · 8채널

필요한 릴레이 수 선택

5 A · 10 A

SPDT 릴레이 옵션

+12 V DC

보드 동작 전원

전원·케이블

R15RS 전원 공급과⁣ 직렬 케이블 선택

항목선택 사항
직렬 케이블없음 또는 6 ft RS-232 연장 케이블(DB9M-DB9F)
전원없음, 12 V 1.25 A 스위처, 해외용 12 V 1.5 A 스위처
전원 케이블2.1 mm 6 ft 케이블 어셈블리
USB 어댑터CHIPI-X USB-RS-232 어댑터(퀵 스타트 키트와 함께 선택)

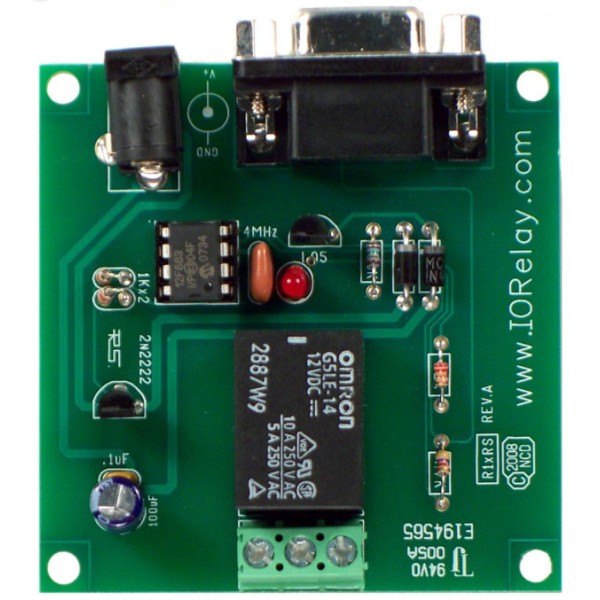

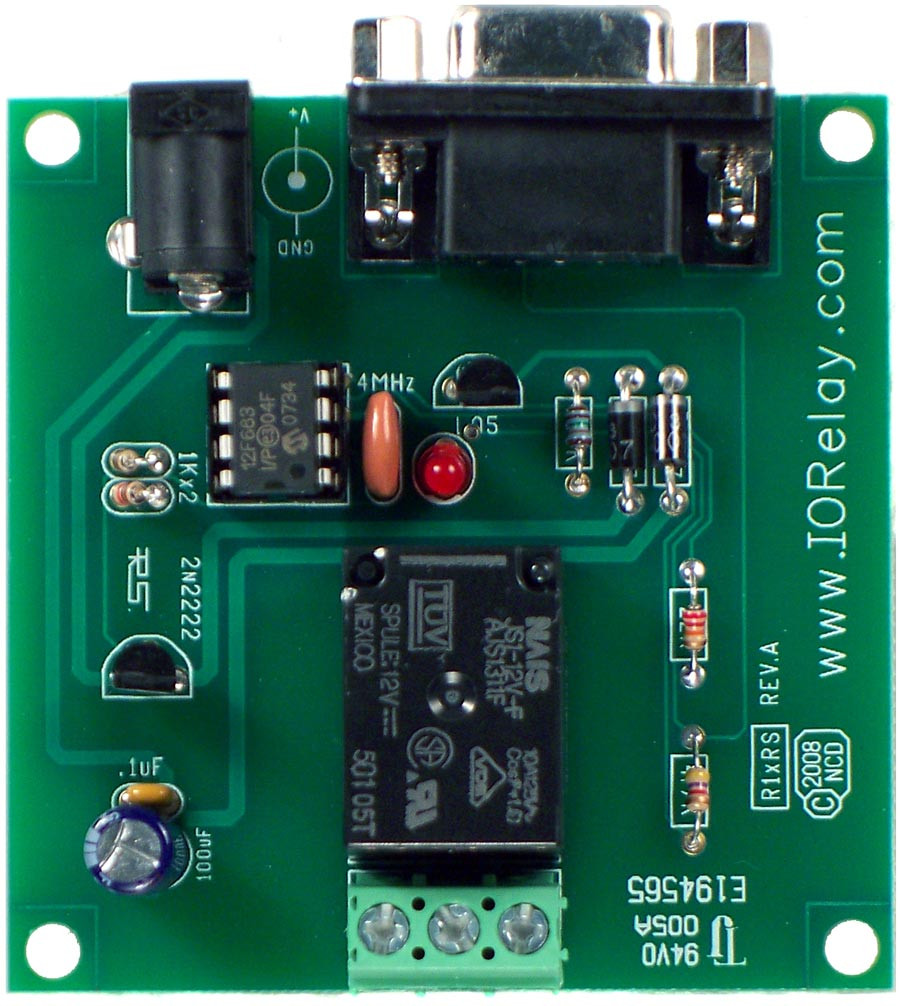

NCD R15RS - 직렬 커넥터와 릴레이 1개가 보이는 컨트롤러 기판
직렬 커넥터와 릴레이 1개가 보이는 컨트롤러 기판

릴레이 정격

R15RS 5 A·10 A 옵션의⁣ 접점 조건

릴레이는 10 A SPDT와 5 A SPDT 중에서 고르고, 절대 최대 부하는 각각 240 VAC 10 A, 240 VAC 5 A입니다. 접촉 저항은 새 접점 기준 최대 150 Ω이고 초기 사용 후 1 Ω 미만으로 낮아집니다. Common은 꺼진 상태에서 NC에, 켜지면 NO에 연결됩니다.

사양

R15RS 사양 요약

항목사양
채널 수1
릴레이SPDT, 10 A 또는 5 A
최대 부하240 VAC (절대 최대)
배선 단자나사 단자, 최대 12 AWG
작동 전원12 VDC 센터 플러스, 1.25 A 이상
통신RS-232 9600 baud, TTL 레벨 입력, 양방향
표시릴레이 상태 LED

같은 계열

R15RS와⁣ 같은 계열 모델

  • R15 — 1채널 기본형, 5 A·10 A SPDT 선택
  • PR60-59_R25 — 2채널 범용 릴레이 보드, E3C 지원
  • PR60-60_R2xRS — 2채널에 직렬 인터페이스, 10 A·5 A SPDT 선택
  • PR60-63_R4xPRO — 4채널 Pro Series 범용 SPDT 보드
  • R8xPRO — 8채널 Pro Series 범용 SPDT 보드

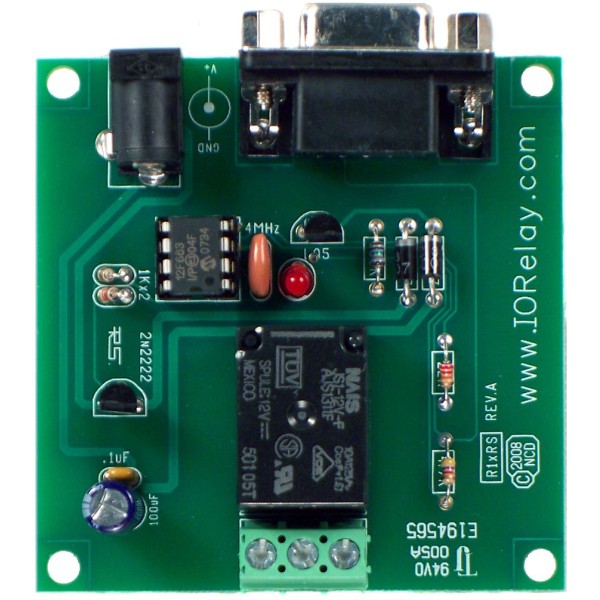

NCD R15RS 직렬 인터페이스가있는 RS-232 1 채널 SPDT 릴레이 컨트롤러 제품 사진
