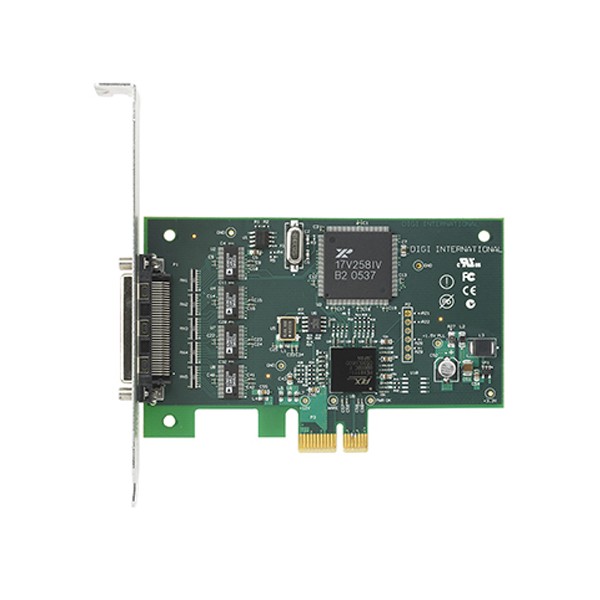

Digi Neo Low profile 시리얼 카드

Digi Neo Low profile 시리얼 카드

MODEL
Digi Neo
브랜드
DIGI
제품 자료
제품문의 구매하기

좁은 PC 케이스에도 포트를
늘려 주는 PCIe 시리얼 카드

Digi Neo 로우 프로파일 PCIe 시리얼 카드

견적 받기

Digi 국내 정식 공급 파트너

Digi Neo는 RS-232 4포트 또는 8포트를 ASIC 기반으로 처리해 최대 921.6 Kbps로 전송하는 PCIe 호환 로우 프로파일 멀티포트 시리얼 카드(Serial Adapter)입니다. 좁은 PC·서버 케이스의 슬롯에 꽂아 POS·산업 자동화 장비의 시리얼 연결 수를 늘립니다.

큰 데이터 버퍼와 낮은 지연 덕분에 고속 포트에서도 수신 데이터를 안정적으로 받고, 신호선마다 갖춘 15 kV 서지 보호가 전기적 간섭으로부터 시스템을 보호합니다. 보율은 사용자가 직접 설정할 수 있으며, 이 카드는 (주)테솔이 국내에 공식 공급합니다.

4 · 8포트

선택 가능한 RS-232 포트 수

최대 921.6 Kbps

포트 전송 속도

15 kV

모든 신호선의 서지 보호 값

PCIe

x1~x16 레인 호환 슬롯

특징

Digi Neo 시리얼 카드의
버퍼와 서지 보호

핵심 특징현장에서 달라지는 점
큰 데이터 버퍼데이터를 버퍼에 모아 받으므로 고속 전송 중 호스트 응답이 늦어져도 데이터 유실 위험이 줄어듭니다.
낮은 지연데이터 전달 지연이 낮아 제어용 시리얼 통신의 응답 시간이 짧아집니다.
보율 사용자 설정장비가 요구하는 보율을 직접 정할 수 있어 표준 값이 아닌 통신 속도에도 대응합니다.
신호선별 온보드 서지 보호신호선마다 서지 보호를 갖춰 현장 케이블로 유입되는 노이즈가 호스트 PC로 번지는 일을 줄입니다.
모뎀 제어와 흐름 제어모뎀 제어 신호를 모두 지원하며, 하드웨어와 소프트웨어 흐름 제어 가운데 장비에 맞는 쪽을 선택할 수 있습니다.
로우 프로파일 브래킷좁은 케이스에 맞는 브래킷이 들어 있어 슬림형 PC와 소형 서버에도 장착할 수 있습니다.

슬롯·설치

PCIe 슬롯 호환과
로우 프로파일 설치

Digi Neo는 PCI Express x1, x2, x4, x8, x12, x16 레인 슬롯과 호환되므로 메인보드에 남은 슬롯 폭에 상관없이 장착할 수 있습니다. 로우 프로파일 브래킷이 함께 들어 있어, 슬림형 케이스에서는 브래킷만 바꿔 달아 사용하세요.

소비 전류는 +5V에서 일반 20 mA(최대 100 mA), +12V에서 일반 100 mA(최대 150 mA)이며, 동작 온도는 0 °C – 55 °C입니다. 운영체제는 Windows 10·8·7·Vista·XP, Windows Server 2003·2008·2012·2016, Linux를 지원합니다.

슬림형 PC 케이스에 장착한 로우 프로파일 카드

로우 프로파일 브래킷을 단 Digi Neo를 슬림형 PC의 PCIe 슬롯에 꽂고, 팬아웃 케이블을 케이스 뒷면으로 빼냅니다. 브래킷을 고정한 뒤 장치 관리자에서 포트가 인식되는지 확인하세요.

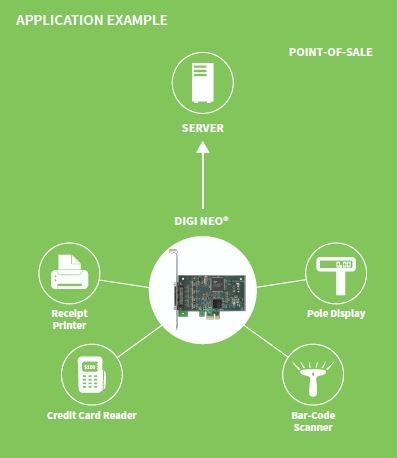

Digi Neo - POS 주변기기를 서버에 연결하는 시리얼 카드 구성도
POS 주변기기를 서버에 연결하는 시리얼 카드 구성도

커넥터·케이블

포트 수에 맞는
Neo 케이블 선택

커넥터는 DB-25, DB-9 팬아웃 케이블(4 ft), DB-9·RJ-45 커넥터 박스(6 ft 일체형 케이블) 가운데 연결할 장비에 맞춰 고르세요. 포트 수에 따라 파트 넘버가 달라지므로, 4포트와 8포트 중 장비 수에 맞는 쪽부터 정하세요.

팬아웃 케이블과 커넥터 박스 연결 예

팬아웃 케이블은 카드의 커넥터 하나에서 여러 DB-9 포트로 갈라지고, 커넥터 박스는 6 ft 일체형 케이블로 포트를 장비 근처까지 끌어옵니다.

사양

PCIe 호환 카드의
전기·환경 사양

항목사양
시리얼 포트RS-232 4포트 또는 8포트
전송 속도최대 921.6 Kbps
구조ASIC 기반
인터페이스PCIe 호환
플랫폼PCI Express (PCIe)
슬롯PCI Express x1, x2, x4, x8, x12, x16 레인 호환
로우 프로파일로우 프로파일 브래킷 포함
시리얼 커넥터DB-25 · DB-9 팬아웃 케이블 (4 ft) · DB-9 · RJ-45 커넥터 박스 (6 ft 일체형 케이블)
기능큰 데이터 버퍼 · 낮은 지연 · 보율 사용자 설정
흐름 제어모뎀 제어 전체 지원, 하드웨어 또는 소프트웨어 흐름 제어
보호신호선마다 온보드 서지 보호 · 모든 신호 15 kV
지원 운영체제Windows 10 · 8 · 7 · Vista · XP, Windows Server 2003 · 2008 · 2012 · 2016, Linux
크기 (L × W × H)11.99 × 1.84 × 6.22 cm
무게57 g
소비 전류 (+5V)일반 20 mA · 최대 100 mA
소비 전류 (+12V)일반 100 mA · 최대 150 mA
동작 온도0 °C – 55 °C
보관 온도-25 °C – 85 °C
상대 습도5% – 90% (비응축)
안전 규격UL 1950, C22.2 No.950, EN60950, AS3260
EMCFCC Part 15 (Class B), EN55022 (Class B), EN55024, ICES-003 (Class B), AS3548, VCCI (Class B)

활용 분야

PC 시리얼 포트 확장이
필요한 현장

  • POS·키오스크 — 판독기와 주변 장비를 PC의 시리얼 포트에 직접 연결합니다.
  • 산업 자동화·공장 제어 — 제어 PC에서 여러 대의 RS-232 장비와 통신합니다.
  • 데이터 수집 — 수집 장비의 시리얼 포트를 4포트 또는 8포트로 확장합니다.
  • 소형 서버 환경 — 좁은 작업 공간의 서버와 PC에 로우 프로파일 카드를 설치합니다.

선택 가이드

연결 방식에 맞는
시리얼 연결 제품

이럴 때 (현장 조건)권장 모델선택 이유
PC나 서버 슬롯에 카드를 꽂아 포트를 늘리려면Digi NeoPCIe 슬롯에 직접 꽂아 최대 921.6 Kbps로 전송하므로 별도 장비 없이 포트를 늘립니다.
슬롯 없이 네트워크로 시리얼 장치를 연결하려면Digi Connect EZ이더넷에 연결하는 디바이스 서버라 PC에 빈 슬롯이 없어도 시리얼 장치를 붙일 수 있습니다.
산업 현장용 시리얼 서버가 필요하다면Digi 산업용 시리얼 서버DIN 레일 설치와 9–30 VDC 전원을 갖춰 산업 현장의 설치 조건에 맞습니다.

구성·옵션

Digi Neo 포트 수와
케이블 구성

  • 카드 구성 — 카드 본체와 로우 프로파일 브래킷이 포함됩니다.
  • 포트 수 — RS-232 4포트와 8포트 중에서 고를 수 있으며, 포트 수에 따라 파트 넘버가 달라집니다.
  • 커넥터 — DB-25, DB-9 팬아웃 케이블(4 ft), DB-9·RJ-45 커넥터 박스(6 ft 일체형 케이블) 가운데 선택합니다.
