캐리어 보드 설계를 단순하게
만드는 29 × 29 mm 모듈

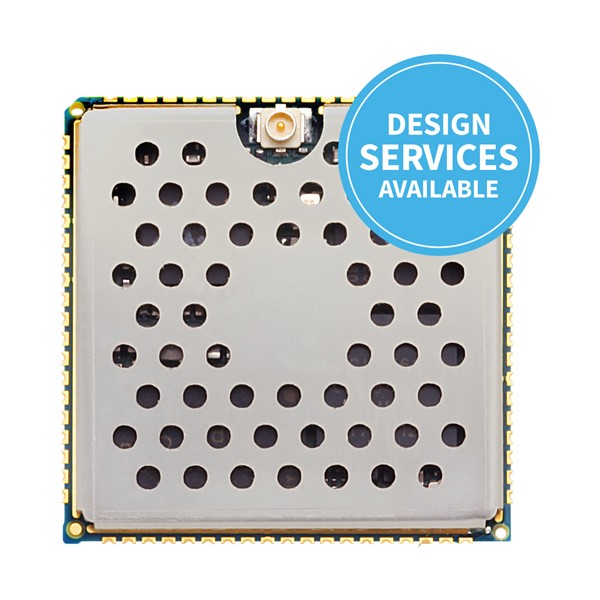

Digi ConnectCore 6UL 시스템 온 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi ConnectCore 6UL은 NXP i.MX6UL(Arm Cortex-A7 528 MHz)을 탑재한 29 × 29 mm SMTplus 시스템 온 모듈(SOM)입니다. 듀얼 10/100 이더넷과 TrustFence 보안을 기본으로 갖추고 듀얼밴드 Wi-Fi·Bluetooth 5를 선택할 수 있어, 산업용 임베디드 제품의 개발 기간이 줄어듭니다.

프로세서와 메모리, 무선 기능이 3.5 mm 두께 모듈 하나에 들어 있어 캐리어 보드 설계가 단순해집니다. Microcontroller Assist의 2.5 µA 저전력 모드를 쓰면 배터리로 움직이는 장비에도 적용할 수 있습니다. 이 SOM은 (주)테솔이 국내에 공식 공급합니다.

528 MHz

Cortex-A7 프로세서 클럭

29 × 29 mm

SMTplus 표면 실장 크기

10/100 × 2

이더넷 MAC 두 개

2.5 µA

이벤트 트리거 저전력 모드

특징

ConnectCore 6UL SOM에 담은
임베디드 리눅스 구성

핵심 특징현장에서 달라지는 점
SMTplus 표면 실장표면 실장형 초소형 모듈이라, 기판 면적이 빠듯한 소형 장치에도 프로세서와 메모리를 부품 하나로 올립니다.
듀얼 10/100 이더넷이더넷 MAC 두 개와 IEEE 1588을 기본으로 갖춰, 라인 토폴로지나 이중 네트워크 장비를 별도 스위치 칩 없이 구성합니다.
선택형 Wi-Fi·Bluetooth 5802.11a/b/g/n/ac와 Bluetooth 5는 무선 파트 넘버에만 들어 있으므로 유선 전용 제품은 무선 부품 비용 없이 구성합니다.
Microcontroller Assisti.MX6UL을 끄고 MCA의 저전력 마이크로컨트롤러만 남겨 2.5 µA로 대기하다가, 이벤트나 예약 시각에 다시 깨어납니다.
TrustFence 보안보안 부팅, 보안 JTAG, 보안 저장소, 변조 감시를 포함한 임베디드 보안 프레임워크가 제품 펌웨어를 보호합니다.
캐리어 보드 단순화안테나를 온 모듈 안테나와 U.FL 커넥터 가운데 고를 수 있어 캐리어 보드 층수와 설계 공수가 줄어듭니다.

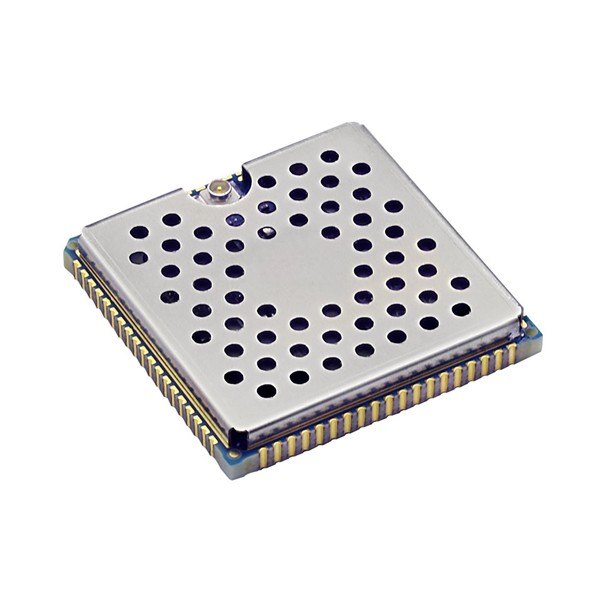

Digi ConnectCore® 6UL - 방열 케이스가 덮인 모듈을 비스듬히 본 모습
방열 케이스가 덮인 모듈을 비스듬히 본 모습

SKU 선택

ConnectCore 6UL 메모리·무선
파트 넘버 선택

ConnectCore 6UL은 무선 포함 여부와 메모리 용량에 따라 네 가지 파트 넘버로 나뉩니다. CC-WMX는 Wi-Fi와 Bluetooth 5가 들어 있는 무선 모델, CC-MX는 이더넷만 있는 유선 모델입니다. 메모리는 JN7A가 NAND 1 GB와 DDR3 1 GB, JN58이 각각 256 MB이며, 모든 SKU가 528 MHz, 산업용 온도, 듀얼 10/100 이더넷을 공통으로 갖습니다.

메모리 범위는 NAND 256 MB / 512 MB / 1 GB와 DDR3 256 MB / 512 MB / 1 GB이며, 구성이 확정된 조합은 아래 구성·옵션 표의 파트 넘버 4종입니다.

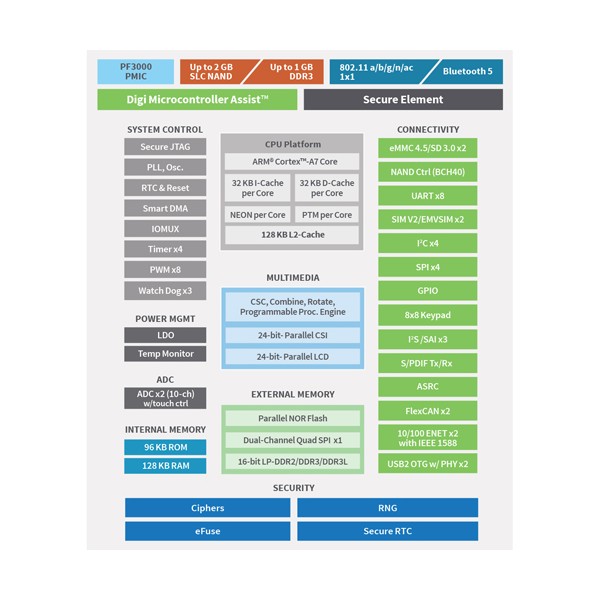

인터페이스 설계

ConnectCore 6UL 캐리어 보드에서
쓰는 인터페이스

  • 통신: UART 7개, SPI 4개, I2C 4개, FlexCAN 2개, USB 2.0 OTG 2개, MMC 4.5/SD 3.0/SDIO 1개를 지원합니다.
  • 오디오·디지털: I2S/SAI 3개와 S/PDIF, PWM 8개, 12비트 ADC 2개(10채널, 터치 컨트롤러 포함), 최대 103개의 GPIO를 갖춥니다.
  • 영상: 8/16/18/24비트 병렬 LCD(최대 WXGA 1366 × 768)와 8/10/16/24비트 병렬 CSI(BT.656 지원)를 지원합니다.
  • 마운팅: Digi SMTplus 76패드 캐스털레이션 엣지 또는 245패드 LGA(1.27 mm 피치) 가운데 한 방식으로 캐리어 보드에 실장합니다.

캐리어 보드 실장 방식

SOM은 캐리어 보드의 패드 위에 올려 리플로 방식으로 실장합니다. 무선 모델은 온 모듈 안테나를 그대로 쓰거나 U.FL 커넥터에 외부 안테나를 연결할 수 있습니다.

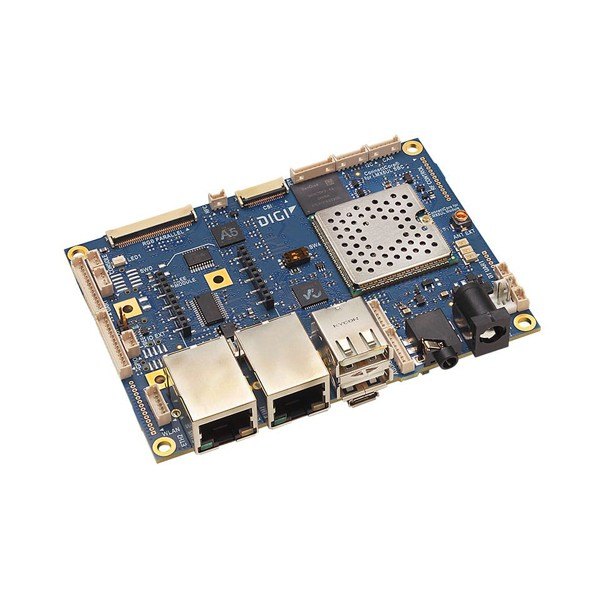

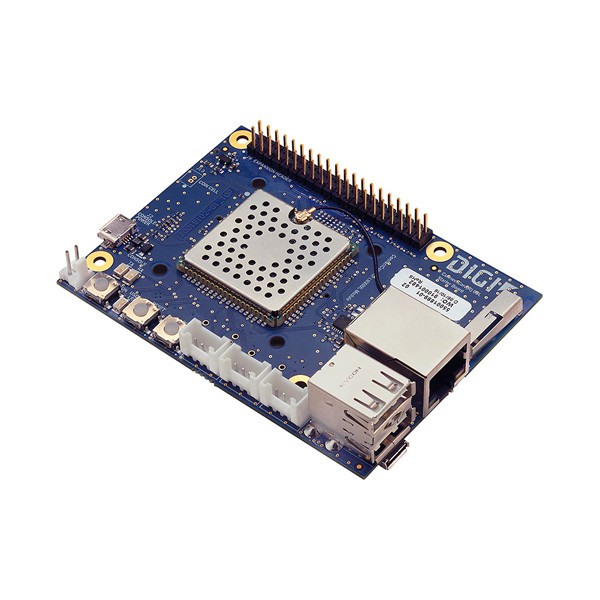

Digi ConnectCore® 6UL - 이더넷 포트와 모듈이 장착된 개발 보드
이더넷 포트와 모듈이 장착된 개발 보드

전력·온도 설계

ConnectCore 6UL 소비 전력과
동작 온도 조건

Linux를 구동하는 유휴 상태의 소비 전류는 5 V에서 네트워크 없이 100 mA, Wi-Fi 송신 25%일 때 118 mA이며, 메모리 리프레시 대기에서는 6 mA입니다. 이벤트 트리거 모드와 예약 깨우기 모드에서는 3 V 기준 2.5 µA까지 낮아집니다. 이때 i.MX6UL은 꺼지고 MCA의 LLS 고속 비교기만 동작합니다.

산업용 동작 온도는 -40 ~ 85 °C이지만 외함과 시스템 설계에 따라 실제 허용 범위가 달라집니다. 방열 경로를 포함한 열 설계는 캐리어 보드 단계에서 검토하세요. 설계 검증은 IEC 60068 온도, 진동·충격 시험과 HALT를 기준으로 했습니다.

방열 경로 검토

캐리어 보드의 열 설계는 SOM 아래 구리 면적과 외함 접촉 구조로 결정됩니다. 온도 챔버 시험은 목표 동작 온도의 양 끝에서 부팅과 네트워크 연결을 확인하는 순서로 진행하세요.

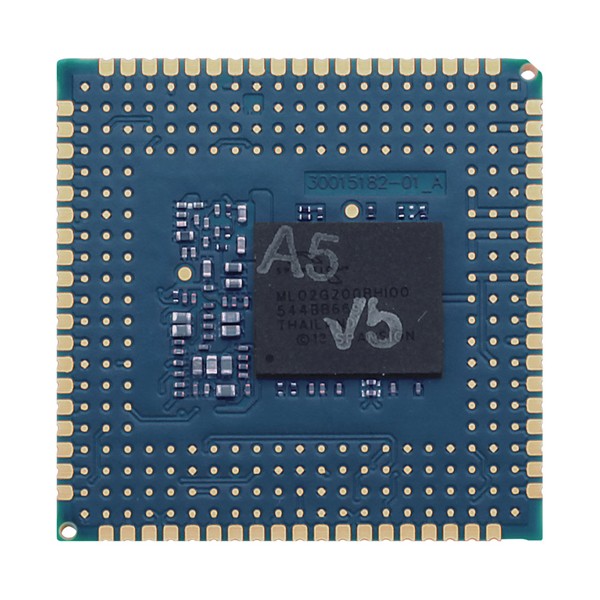

Digi ConnectCore® 6UL - 모듈 하단의 접속 패드와 프로세서 칩이 보이는 뒷면
모듈 하단의 접속 패드와 프로세서 칩이 보이는 뒷면

사용 방법

ConnectCore 6UL SOM 평가
CC-WMX6UL-KIT로 시작

ConnectCore 6UL 모듈의 소프트웨어 평가는 SBC Pro 기반 개발 키트 CC-WMX6UL-KIT에서 시작합니다. Digi Embedded Yocto 펌웨어를 모듈의 NAND에 설치하고, 시리얼 콘솔의 U-Boot 명령으로 설치와 부팅을 확인합니다.

소프트웨어·도구하는 일
CC-WMX6UL-KIT (ConnectCore 6UL SBC Pro)모듈 동작과 소프트웨어를 먼저 검증하는 개발 보드
Digi Embedded YoctoLinux 펌웨어 이미지와 BSP
시리얼 터미널 (Tera Term, Minicom, CoolTerm 등)115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 콘솔 접속
U-Boot부트로더 프롬프트(=>)에서 펌웨어 설치 명령 실행

처음 연결하는 순서

순서할 일
1CC-WMX6UL-KIT의 콘솔 헤더를 개발 PC에 연결하고 전원을 연결합니다.
2시리얼 터미널을 115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 엽니다. PuTTY는 USB 시리얼 드라이버와 맞지 않아 권장하지 않습니다.
3전원을 켠 직후 터미널에서 아무 키나 눌러 자동 부팅을 멈추고 U-Boot 프롬프트(=>)를 띄우세요.
4SBC Pro용 설치 파일(ccimx6ulsbc-installer.zip)을 FAT 형식 microSD 카드에 복사해 끼우고 run install_linux_fw_sd를 입력하세요.
5설치가 끝나면 보드가 자동으로 부팅되며, root 계정(비밀번호 없음)으로 로그인해 동작을 확인합니다.

개발 키트 U-Boot 설치 명령

명령하는 일
=> run install_linux_fw_sdmicroSD 카드의 펌웨어를 모듈 NAND에 설치
=> run install_linux_fw_usbUSB 저장 장치의 펌웨어를 모듈 NAND에 설치

명령 형식은 Digi Embedded Yocto 버전에 따라 다를 수 있으니 설치한 버전의 Get started 문서를 함께 확인하세요.

사양

ConnectCore 6UL i.MX6UL SOM
상세 사양

항목사양
프로세서NXP i.MX6UL-2, Arm Cortex-A7 528 MHz, L2 캐시 128 KB, NEON
메모리NAND 플래시 256 MB / 512 MB / 1 GB · DDR3 256 MB / 512 MB / 1 GB
네트워크10/100 이더넷 MAC 2개 + IEEE 1588 · 무선 모델: 802.11a/b/g/n/ac 1x1 (MCS 0–9), Bluetooth 5
인터페이스MMC/SD/SDIO 1개, USB 2.0 OTG 2개, I2S/SAI 3개, S/PDIF, FlexCAN 2개, I2C 4개, SPI 4개, UART 7개, PWM 8개, 12비트 ADC 2개(10채널), GPIO 최대 103개
동작 온도산업용 -40 ~ 85 °C (사용 환경과 외함 · 시스템 설계에 따라 달라짐) · 보관 -50 ~ 125 °C, 5 ~ 90% 비응축
크기29 × 29 × 3.5 mm
PMICNXP PF3000
비디오 · 그래픽2D 픽셀 처리 파이프라인(PXP)으로 색공간 변환, 스케일링, 알파 블렌딩, 회전 · 8/16/18/24비트 병렬 LCD (최대 WXGA 1366 × 768) · 8/10/16/24비트 병렬 CSI (BT.656 지원)
보안AIS-31 준수 TRNG, ECC/AES256/TDES/RSA 암·복호화 코프로세서, SHA-1/224/256, FameXE PKI 코프로세서 (RSA 4096-bit, ECC 544-bit, ECDSA), 보안 RTC, 보안 JTAG, 보안 저장소, 보안 키 관리, SPA/DPA/DFA 공격 방어, 변조 감시, Digi TrustFence 임베디드 보안 프레임워크
외부 버스주소 16-bit / 데이터 최대 16-bit (멀티플렉스 · 논멀티플렉스)
무선 보안WPA2-Enterprise 인증 · 암호화
MCA 마이크로컨트롤러저전력 Arm Cortex-M0+ 최대 48 MHz (NXP Kinetis KL03)
마운팅Digi SMTplus 표면 실장, 76패드 캐스털레이션 엣지 또는 245패드 LGA (1.27 mm 피치)
소비 전력유휴(Linux 구동, 네트워크 없음) 100 mA @ 5 V · 유휴(Wi-Fi 송신 25%) 118 mA @ 5 V · 대기(메모리 리프레시) 6 mA @ 5 V
초저전력 모드이벤트 트리거 모드 · 예약 깨우기 모드 2.5 µA @ 3 V (i.MX6UL 꺼짐, MCA LLS 고속 비교기 동작)
최대 RF 출력63.1 mW
동작 주파수 대역2402–2480 MHz, 5.250–5.350 GHz, 5.470–5.725 GHz
전자파 · 안전 규격FCC Part 15 Class B, EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, ICES-003 Class B, VCCI Class II, AS 3548, FCC Part 15 Subpart C 15.247, IC RSS-210, EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, 안전 UL/UR (또는 동등)
설계 검증온도 IEC 60068-2-1, -2-2, -2-78 · 진동 · 충격 IEC 60068-2-6, -2-64, -2-27, HALT
보증3년

활용 분야

ConnectCore 6UL을 쓰는
임베디드 리눅스 장비

  • 산업용 게이트웨이·제어 장치 — 듀얼 이더넷과 CAN, 시리얼 인터페이스를 갖춘 핵심 모듈로 탑재합니다.
  • 무선 IoT 장치 — 무선 파트 넘버의 Wi-Fi와 Bluetooth 5로 현장 설정과 클라우드 연결을 처리합니다.
  • 다중 이더넷 네트워크 장비 — 이더넷 MAC 두 개로 라인형 또는 이중 네트워크를 구성합니다.
  • 소형 임베디드 제품 — 초소형 SMTplus 크기 덕분에 기판 면적이 제한된 장치에도 실장합니다.

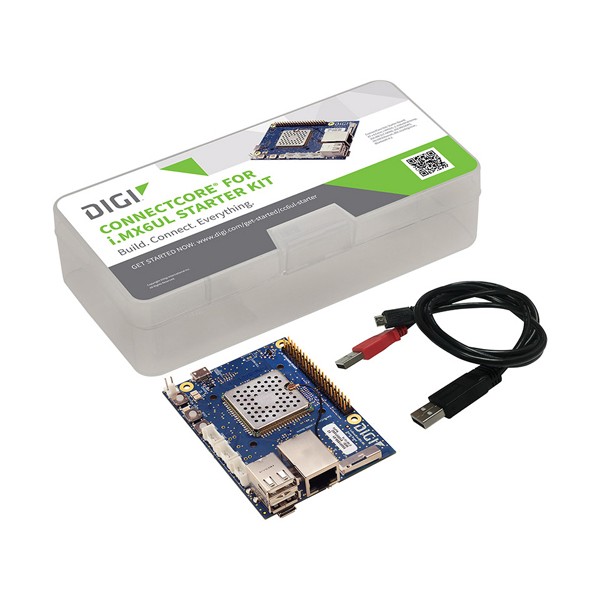

Digi ConnectCore® 6UL - 스타터 키트 케이스와 보드, USB 케이블 구성품
스타터 키트 케이스와 보드, USB 케이블 구성품

선택 가이드

무선 여부와 메모리로 고르는
6UL 파트 넘버

이럴 때 (현장 조건)권장 모델선택 이유
Wi-Fi와 Bluetooth가 필요하다면CC-WMX-JN7A-NE · CC-WMX-JN58-NE802.11a/b/g/n/ac와 Bluetooth 5가 들어 있는 무선 모델입니다.
유선 이더넷만 있으면 된다면CC-MX-JN7A-Z1 · CC-MX-JN58-Z1무선 부품 없이 듀얼 10/100 이더넷만 갖춰 유선 전용 제품에 맞습니다.
큰 애플리케이션을 올릴 메모리가 필요하다면JN7A 계열NAND 1 GB와 DDR3 1 GB 구성입니다.
먼저 개발 보드로 시험하고 싶다면ConnectCore 6UL 개발 키트(CC-WMX6UL-KIT)SBC Pro 기반 키트로 SOM 동작을 먼저 검증한 뒤 캐리어 보드 설계에 들어갈 수 있습니다.

구성·옵션

ConnectCore 6UL
파트 넘버별 구성

파트 넘버구성
CC-WMX-JN7A-NE무선, NAND 1 GB / DDR3 1 GB, 듀얼 10/100 이더넷, 802.11a/b/g/n/ac, Bluetooth 5
CC-WMX-JN58-NE무선, NAND 256 MB / DDR3 256 MB
CC-MX-JN7A-Z1이더넷, NAND 1 GB / DDR3 1 GB
CC-MX-JN58-Z1이더넷, NAND 256 MB / DDR3 256 MB

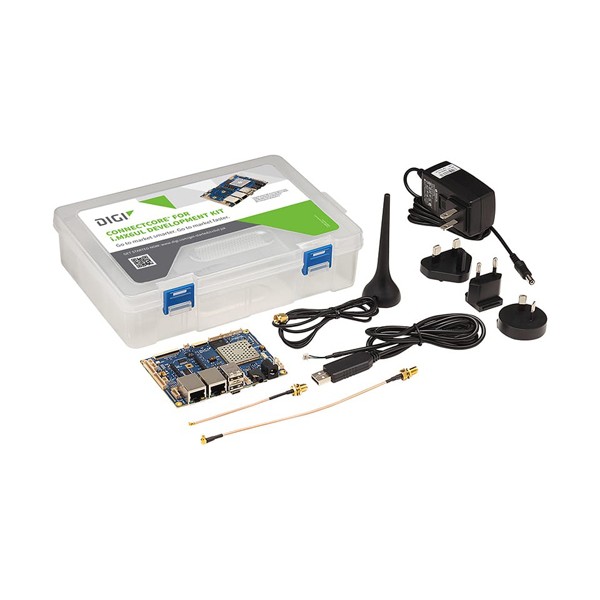

Digi ConnectCore® 6UL - 키트 케이스와 안테나, 어댑터, 케이블 등 구성품
키트 케이스와 안테나, 어댑터, 케이블 등 구성품
