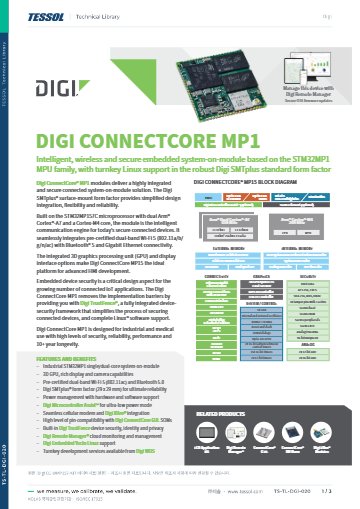

제품 자료: 데이터시트(영문)

제품문의 구매하기

6UL과 핀 호환성이 높은
STM32MP1 시스템 온 모듈

Digi ConnectCore MP1 STM32MP157 · MP133 시스템 온 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi ConnectCore MP1은 650 MHz Cortex-A7 기반의 STM32MP157C(듀얼 코어, Cortex-M4, 3D GPU)와 STM32MP133C(싱글 코어) 두 종으로 나뉘는 SMTplus 시스템 온 모듈(SOM)입니다. 기가비트 이더넷과 Wi-Fi 5를 갖춰 소형 산업용 HMI와 IoT 게이트웨이 설계에 적합합니다.

ConnectCore 6UL SOM과 핀 호환성이 높아 기존 보드 설계를 그대로 이어 쓸 수 있고, 초저전력 모드는 마이크로컨트롤러 어시스트가 맡습니다. Digi TrustFence 보안과 Yocto Linux를 지원하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

650 MHz

Cortex-A7 클럭

29 × 29 mm

SMTplus 모듈 크기

최대 1 GB

SLC NAND · DDR3L (MP157)

Wi-Fi 5

듀얼밴드 무선 모델

특징

HMI와 보안을 작은 모듈에 담은
ConnectCore MP1

핵심 특징	현장에서 달라지는 점
3D GPU와 디스플레이 인터페이스	MP157은 병렬 LCD와 MIPI DSI로 HMI 화면을 직접 구동하므로 별도 그래픽 칩이 필요 없습니다.
듀얼 Cortex-A7 + Cortex-M4	리눅스 애플리케이션과 실시간 제어를 코어별로 나눠 처리하므로 제어 지연이 줄어듭니다.
초저전력 모드	마이크로컨트롤러 어시스트가 저전력 상태를 유지해 배터리 단말의 대기 전력을 낮춥니다.
SMTplus 소형 폼 팩터	좁은 장비 내부에도 실장할 수 있고, 76패드 캐슬레이티드와 245패드 LGA 가운데 실장 방식을 고를 수 있습니다.
ConnectCore 6UL 핀 호환	기존 6UL 캐리어 보드를 거의 그대로 활용할 수 있어 세대 전환 비용이 줄어듭니다.
Digi TrustFence 보안	보안 부팅과 암호 엔진으로 원격지에 배포한 장비의 펌웨어를 보호합니다.

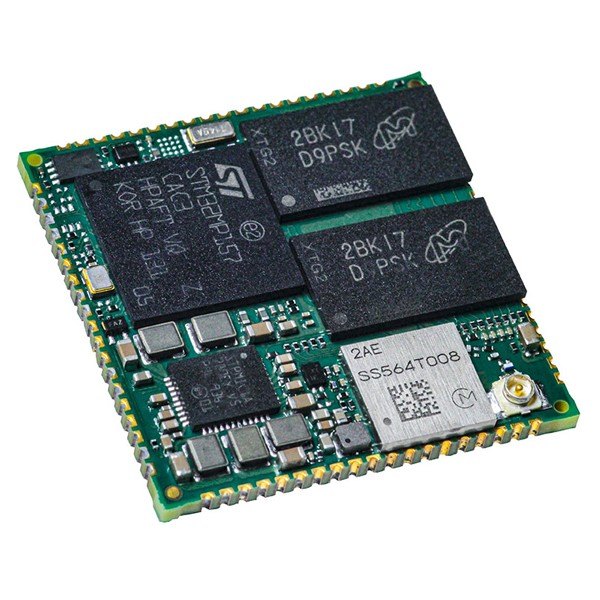

메모리와 칩이 실장된 소형 임베디드 모듈 외형

모델 비교

ConnectCore MP1의 MP157과 MP133
선택 기준

MP157은 듀얼 Cortex-A7과 Cortex-M4, 3D GPU, MIPI DSI를 갖춰 그래픽 HMI와 실시간 제어를 함께 맡습니다. MP133은 싱글 Cortex-A7에 SLC NAND·DDR3L 256 MB 구성이라 제어·통신 위주 장비의 단가를 낮출 수 있습니다. 주변장치는 MP157이 I2C 6개, SPI 6개, GPIO 176개로 더 많습니다.

해시 알고리즘 지원이 더 넓은 MP133

MP157은 TRNG 2개와 암호 프로세서 2개로 DES/TDES, AES, SHA-1·224·256, MD5, HMAC를 가속하고, Cortex-M4 자원을 분리합니다. MP133은 TRNG 1개에 SHA-384·512와 SHA-3까지 지원하고 탬퍼 핀이 12개(5개 활성)라서 물리 보안이 필요한 장비에 맞습니다.

사용 방법

ConnectCore MP1 SOM 평가
MP157 개발 키트 펌웨어 설치

ConnectCore MP1 모듈은 개발 키트(MP157용 CC-WMP157-KIT)에서 Digi Embedded Yocto 펌웨어를 설치해 평가합니다. 설치는 시리얼 콘솔의 U-Boot와, 마이크로 USB로 USB OTG 커넥터에 연결한 개발 PC의 UUU 스크립트로 합니다.

소프트웨어·도구	하는 일
CC-WMP157-KIT	MP157 SOM이 실장된 개발 보드
Digi Embedded Yocto	ConnectCore MP15용 Linux 펌웨어 이미지
시리얼 터미널 (Tera Term, Minicom, CoolTerm 등)	115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 콘솔 접속
UUU (install_linux_fw_uuu.sh)	개발 PC에서 USB로 펌웨어 이미지를 보드에 설치

처음 연결하는 순서

순서	할 일
1	키트의 콘솔 케이블로 보드와 개발 PC를 연결하고 전원을 연결합니다.
2	시리얼 터미널을 115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 엽니다. PuTTY는 USB 시리얼 드라이버와 맞지 않아 권장하지 않습니다.
3	전원을 켠 직후 터미널에서 아무 키나 눌러 자동 부팅을 멈추고 U-Boot 프롬프트(=>)를 띄우세요.
4	마이크로 USB 케이블로 개발 PC와 보드의 USB OTG 커넥터를 연결합니다.
5	U-Boot에서 fastboot 0을 실행하고 개발 PC에서 압축을 푼 폴더로 이동해 install_linux_fw_uuu.sh를 실행하세요.

MP15 키트 설치 명령 예시

명령	하는 일
=> fastboot 0	보드를 UUU 설치 대기 상태로 전환
$ cd	압축을 푼 펌웨어 폴더로 이동
$ ./install_linux_fw_uuu.sh -h	설치 스크립트의 옵션 확인

UUU를 처음 쓰는 Linux PC에서는 udev 규칙을 먼저 추가해야 합니다. 명령 형식은 Digi Embedded Yocto 버전에 따라 다를 수 있으니 설치한 버전의 Get started 문서를 함께 확인하세요.

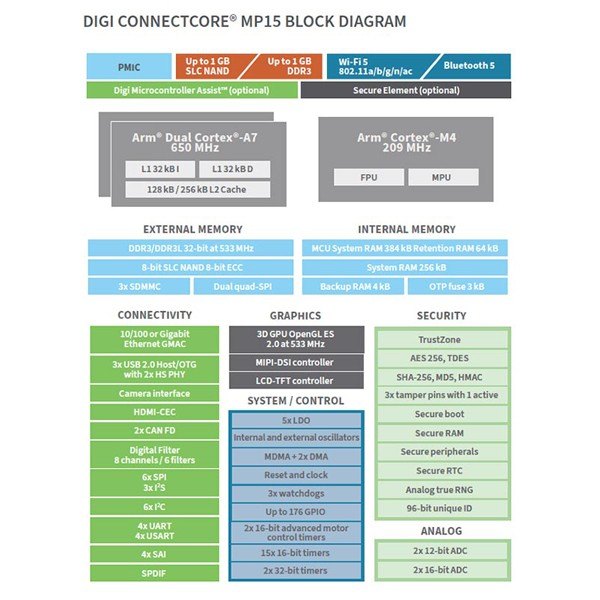

SoC 내부 기능 블록 구성도

사양

ConnectCore MP157과 MP133
모델 비교 사양

항목	MP157	MP133
프로세서	STM32MP157C, Cortex-A7 2개 650 MHz	STM32MP133C, Cortex-A7 650 MHz
실시간 코어	Cortex-M4 209 MHz (FPU/MPU)	해당 없음
보안 부팅 · 암호	보안 부팅, 암호 엔진	보안 부팅, 암호 엔진
SLC NAND	최대 1 GB	256 MB
DDR3L	최대 1 GB	256 MB
PMIC	STPMIC1	해당 없음
3D GPU	Vivante, OpenGL ES 2.0, 최대 533 MHz, 26 Mtriangle/s, 133 Mpixel/s	해당 없음
디스플레이	병렬 LCD-TFT 최대 24비트 RGB888 (WXGA 1366 × 768 60 fps 또는 Full HD 1920 × 1080 30 fps), MIPI DSI 2레인 레인당 최대 1 Gbps	해당 없음
카메라	8~14비트	해당 없음
이더넷	10/100 Mbps 또는 기가비트 1포트, GMAC, IEEE 1588v2, MII/RMII/GMII/RGMII	10/100 Mbps 또는 기가비트 2포트, GMAC, IEEE 1588v2, MII/RMII/RGMII
무선	Wi-Fi 5 듀얼밴드 802.11a/b/g/n/ac 1x1 (최대 433.3 Mbps, WPA3-Enterprise), Bluetooth 5.2 (BR, EDR, BLE)	무선 SKU(CC-WST-DX58-NK) 있음
I2C / SPI	6개 / 6개 (3개는 풀 듀플렉스 I2S)	5개 / 5개 (4개는 풀 듀플렉스 I2S)
UART / USART	UART 4개 + USART 4개	UART 4개
SAI / SPDIF Rx	4개 (I2S, PDM, SPDIF Tx) / 입력 4개	2개 (I2S, PDM, SPDIF Tx) / 입력 4개
HDMI-CEC	지원	해당 없음
SDMMC (최대 8비트)	3개 (SD/eMMC/SDIO)	2개 (SD/eMMC/SDIO)
CAN FD	2개 (1개는 TTCAN 포함)	2개 (1개는 TTCAN 포함)
USB 2.0	하이스피드 호스트 2개 + 풀스피드 OTG 1개	하이스피드 호스트 2개 + 풀스피드 OTG 1개
GPIO (인터럽트 지원)	최대 176개	최대 135개
ADC	2개, 최대 16비트	2개, 최대 12비트
DAC	12비트 2개, 1 MHz	해당 없음
DFSDM	1개, 8채널 / 필터 6개	1개, 4채널 / 필터 2개
워치독	3개 (독립 2개, 윈도 1개)	2개 (독립)
보안 상세	TRNG 2개, CRC 2개, 암호 프로세서 2개, 탬퍼 핀 3개(1개 활성), SHA-1/224/256, MD5, HMAC, Cortex-M4 자원 분리	TRNG 1개, CRC 1개, 암호 프로세서 1개, 탬퍼 핀 12개(5개 활성), SHA-1/224/256/384/512, SHA-3, MD5 계열, HMAC
주문 파트 넘버	CC-WST-DW69-NM, CC-WST-DW7A-NM (무선) / CC-ST-DW69-ZM, CC-ST-DW7A-ZM (이더넷)	CC-WST-DX58-NK (무선) / CC-ST-DX58-ZK (이더넷, 기가비트 2포트)

시리즈 공통 사양

항목	사양
타이머	32비트 2개(IC/OC/PWM 또는 엔코더 입력 최대 4), 16비트 고급 모터 제어 2개, 16비트 범용 10개(기본형 2개는 PWM 없음), 16비트 저전력 5개, 보안 RTC, 온도 센서 1개
동작 온도	산업용 -40 ~ 85 °C (사용 환경과 외함·시스템 설계에 따라 다름)
보관 온도 / 습도	-50 ~ 125 °C / 5 ~ 90% (비응축)
EMC · 안전 규격	FCC Part 15 Class B, EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, ICES-003 Class B, VCCI Class II, AS/NZS 3548, EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, 안전 IEC 62368-1
설계 검증	온도 IEC 60068-2-1, -2-2, -2-78 · 진동·충격 IEC 60068-2-6, -2-64, -2-27 · HALT
폼 팩터	SMTplus 29 × 29 × 3 mm, 76패드 캐슬레이티드 에지(1.27 mm 피치) 또는 245패드 LGA(1.27 mm 피치) 옵션
호환성	ConnectCore 6UL SOM과 높은 핀 호환성
소프트웨어 · 클라우드	Digi Embedded Yocto Linux, Digi ConnectCore Security Services, Cloud Services
보증	3년

활용 분야

ConnectCore MP1을 쓰는
소형 HMI와 IoT 단말

HMI 패널 — MP157의 3D GPU로 그래픽 화면을 구동하는 조작 장비를 만듭니다.
산업용 제어기 — Cortex-M4로 실시간 제어를 맡기는 장비에 사용합니다.
IoT 게이트웨이 — 기가비트 이더넷과 무선으로 현장 데이터를 모아 전달합니다.
저전력 센서 단말 — 초저전력 모드로 대기 전력을 줄여야 하는 단말에 적용합니다.
의료·산업 장비 — 산업용 온도 범위에서 운용하는 소형 장비에 탑재합니다.

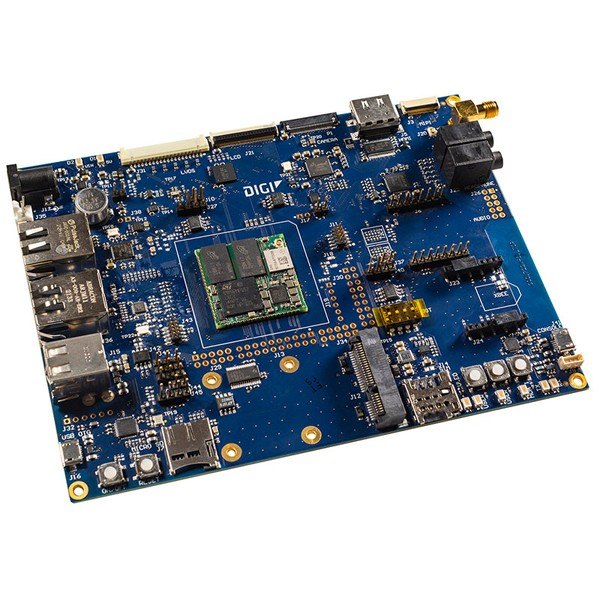

모듈을 장착한 파란색 개발 보드 상단

선택 가이드

MP157과 MP133 가운데
용도에 맞는 모델 고르기

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
듀얼 코어와 M4를 함께 쓰려면	MP157 (CC-WST-DW69-NM)	Cortex-A7 2개, Cortex-M4, 3D GPU를 갖춰 그래픽과 실시간 제어를 한 모듈로 처리합니다.
싱글 코어로 충분하고 메모리를 줄이려면	MP133 (CC-WST-DX58-NK)	NAND·DDR3L 256 MB 구성이라 단가를 낮출 수 있습니다.
i.MX6UL 계열이 필요하다면	ConnectCore 6UL SOM	MP1과 핀 호환성이 높은 이전 세대입니다.
NPU로 AI 추론을 처리해야 한다면	ConnectCore 93 SOM	Ethos-U65 NPU를 탑재해 추론을 전용 하드웨어로 처리합니다.

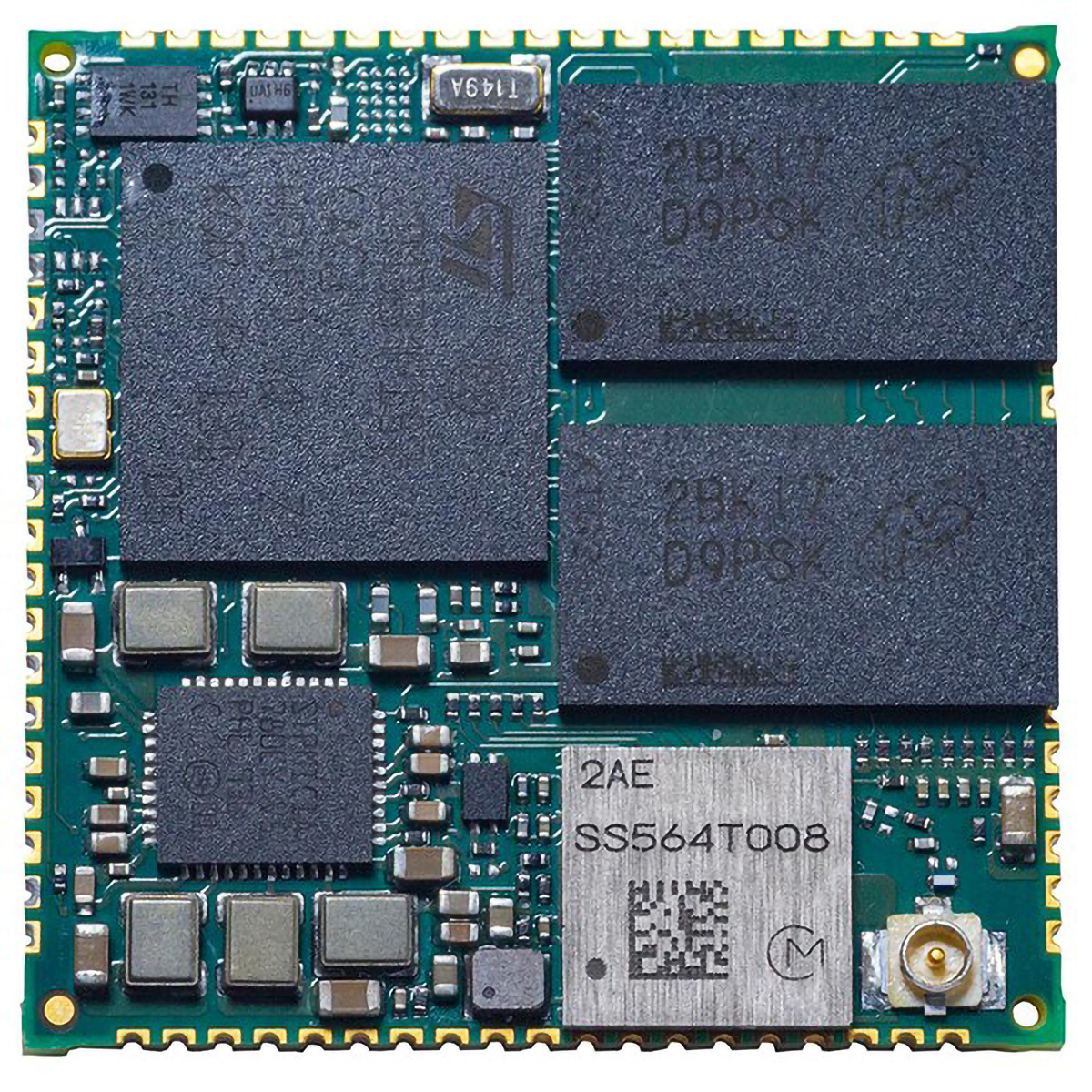

모듈 상단의 칩 배치와 안테나 커넥터가 보이는 모습

구성·옵션

ConnectCore MP1 파트 넘버와
개발 키트

파트 넘버	구성
CC-WST-DW69-NM	MP157 보안 무선 SOM, 기가비트 이더넷, Wi-Fi 5, Bluetooth 5.2
CC-WST-DW7A-NM	MP157 보안 무선 SOM, SLC NAND 1 GB, DDR3L 1 GB
CC-ST-DW69-ZM	MP157 보안 이더넷 SOM
CC-ST-DW7A-ZM	MP157 보안 이더넷 SOM, SLC NAND 1 GB, DDR3L 1 GB
CC-WST-DX58-NK	MP133 보안 무선 SOM
CC-ST-DX58-ZK	MP133 보안 이더넷 SOM, 기가비트 이더넷 2포트

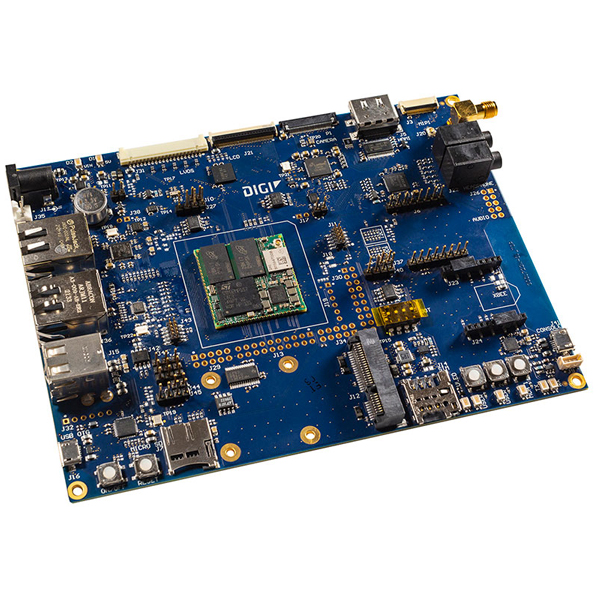

CC-WMP157-KIT	MP157 개발 키트, SOM, 클라우드 라이선스, 콘솔 케이블, 안테나, 전원 공급 장치 포함
CC-WMP133-KIT	MP133 개발 키트, 동일 구성
CC-ACC-LCDH-10	10인치 WXGA LCD 응용 키트

ConnectCore MP1과 함께 보는
Digi SOM

ConnectCore MP157과 MP133은 무엇이 다릅니까?
코어 구성이 다릅니다. MP157은 듀얼 Cortex-A7과 Cortex-M4, 3D GPU를 갖추고 MP133은 싱글 Cortex-A7 구성이며, 메모리와 주변장치 수도 MP157이 더 많습니다.
ConnectCore MP1은 무선 기능을 지원합니까?
네, 무선 SKU는 Wi-Fi 5와 Bluetooth 5.2를 갖췄습니다. 이더넷 전용 SKU도 있으므로 무선이 필요 없는 장비라면 이더넷 SKU로 부품을 줄이세요.
MP157과 MP133용 개발 키트가 있습니까?
네, MP157용 CC-WMP157-KIT와 MP133용 CC-WMP133-KIT가 있습니다. 구성은 개발 키트 페이지에서 확인하세요.
보안 기능에는 무엇이 있습니까?
Digi TrustFence와 보안 부팅, TrustZone 주변장치, 암호 프로세서를 갖췄습니다. 그중 MP133은 SHA-3까지 지원하고 탬퍼 핀이 더 많습니다.
모듈 크기와 실장 방식은 어떻게 됩니까?
29 × 29 × 3 mm이며, 76패드 캐슬레이티드 에지와 245패드 LGA 옵션 가운데 실장 방식을 고를 수 있습니다. 두 방식 모두 패드 간격은 1.27 mm입니다.
