엣지 AI 추론을 맡는
NPU 내장 i.MX 93 모듈

Digi ConnectCore 93 NXP i.MX 93 시스템 온 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi ConnectCore 93은 듀얼 Cortex-A55 최대 1.7 GHz와 1.0 TOPS Arm Ethos-U65 NPU를 탑재한 NXP i.MX 93 기반 시스템 온 모듈(SOM)입니다. 기가비트 이더넷 2포트와 Wi-Fi 6를 갖춰 영상 분류, 이상 감지 같은 엣지 AI 장비 설계에 적합합니다.

추론은 NPU가 맡으므로 Cortex-A55는 통신과 애플리케이션 처리에 집중할 수 있습니다. 마이크로컨트롤러 어시스트의 2.5 µA 저전력 모드를 쓰면 대기 전력도 줄어듭니다. ConnectCore 8 SOM과 핀 호환성이 높은 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

1.0 TOPS

Arm Ethos-U65 NPU 성능

최대 1.7 GHz

듀얼 Cortex-A55 클럭

2포트

기가비트 이더넷

Wi-Fi 6

802.11ax 듀얼밴드 무선

특징

NPU와 이더넷 2포트를 갖춘
ConnectCore 93 SOM

핵심 특징현장에서 달라지는 점
Ethos-U65 NPU영상 분류와 이상 감지 추론을 NPU에 맡겨 CPU 부하와 클라우드 전송량을 함께 줄입니다.
듀얼 Cortex-A55 + Cortex-M33리눅스 애플리케이션과 실시간 제어를 코어별로 나눠 처리하므로 제어 지연이 줄어듭니다.
기가비트 이더넷 2포트현장 장비와 상위 네트워크를 포트별로 나눠 연결하므로 게이트웨이 구성이 단순해집니다.
Wi-Fi 6와 Bluetooth 5.4802.11ax 듀얼밴드가 모듈에 들어 있어 무선 회로 설계 부담이 줄어듭니다.
ConnectCore 8 핀 호환8 시리즈용 캐리어 보드 설계를 그대로 이어받고, 성능 요건에 따라 모듈만 바꿀 수 있습니다.
Digi TrustFence·EdgeLock보안 부팅, 파일시스템 암호화, 변조 감지, 보안 엔클레이브로 원격지에 배포한 장비를 보호합니다.

AI 추론 설계

ConnectCore 93 NPU 성능과
메모리 계획

Ethos-U65 micro NPU는 1.0 GHz에서 1.0 TOPS 성능을 내며, 경량 비전 모델의 분류와 이상 감지를 실시간으로 처리합니다. 모델과 영상 버퍼는 LPDDR4/LPDDR4X에 올라가고 판매 SKU는 1 GB 구성이므로, 입력 해상도와 모델 크기를 먼저 정한 뒤 메모리 용량이 충분한지 확인하세요.

카메라 입력과 디스플레이 출력 대역

MIPI-CSI 2레인(레인당 1.5 Gbps)으로 1080p60 영상을 받고 MIPI DSI 4레인(레인당 1.5 Gbps)으로 1080p60 화면을 출력하며, LVDS는 4레인 720p60입니다. 8비트 병렬 YUV/RGB 카메라도 연결할 수 있어 기존 카메라 모듈을 그대로 활용할 수 있습니다.

통신 구성

ConnectCore 93 유선·무선·셀룰러
연결 구성

기가비트 이더넷 2포트는 EEE, AVB, IEEE 1588을 지원하며, 그중 한 포트는 TSN까지 지원합니다. 무선은 Wi-Fi 6(802.11ax) 듀얼밴드 1×1과 Bluetooth 5.4이고 802.15.4는 선택 사양입니다. 셀룰러 모뎀과 Digi XBee도 붙일 수 있습니다.

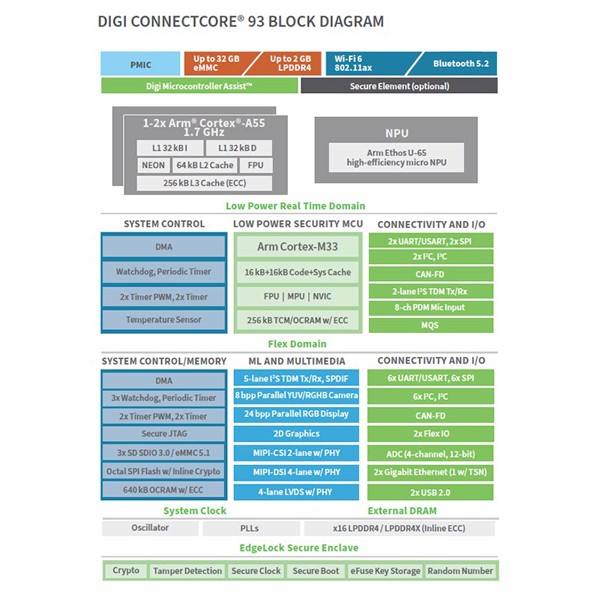

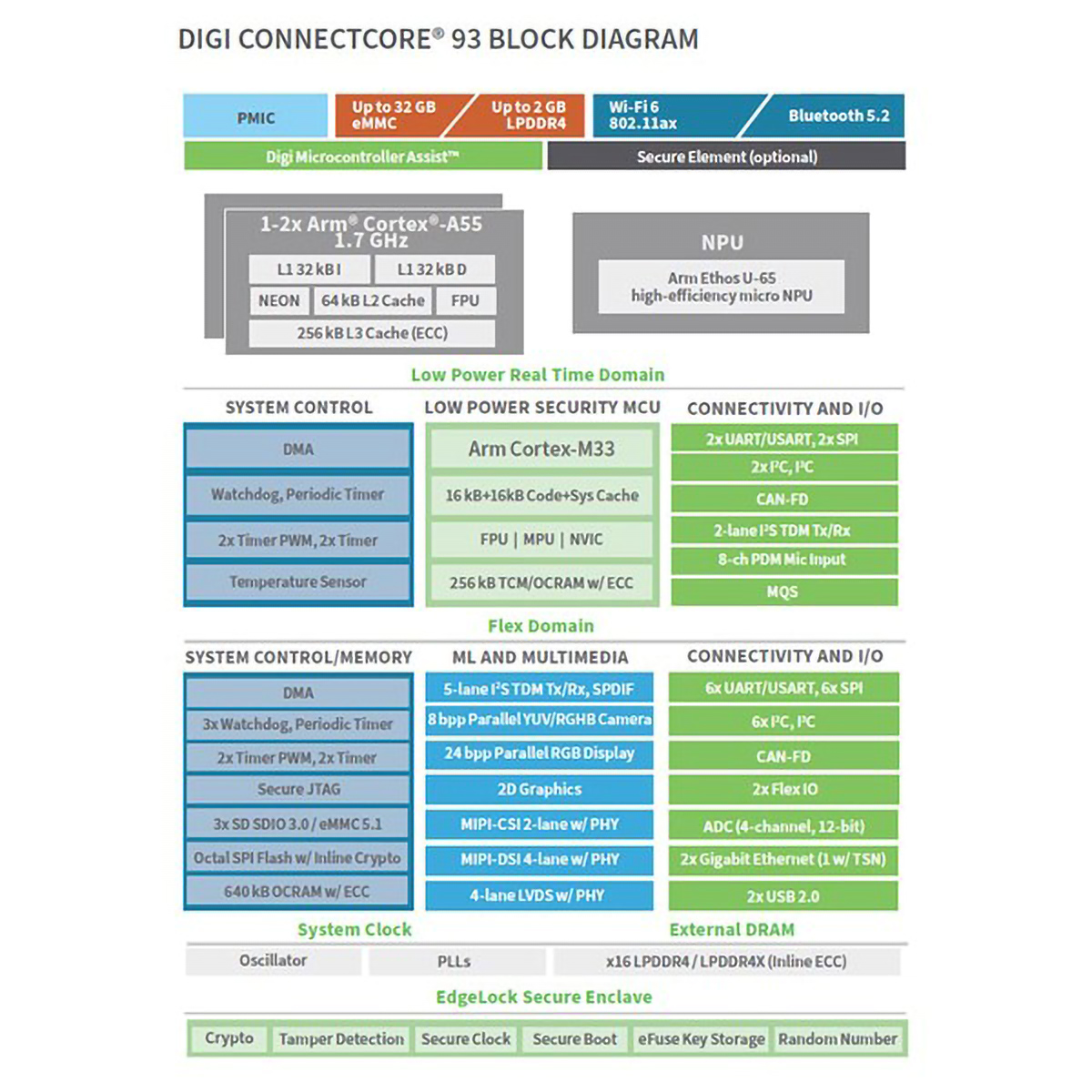

Digi ConnectCore 93 - SoC 내부 기능 블록 구성도
SoC 내부 기능 블록 구성도

사용 방법

ConnectCore 93 SOM 평가
CC-WMX93-KIT 첫 부팅

ConnectCore 93 모듈은 개발 키트 CC-WMX93-KIT에서 Digi Embedded Yocto 펌웨어를 eMMC에 설치해 평가합니다. 키트는 U-Boot만 기록된 상태로 출하되므로, 시리얼 콘솔과 UUU 스크립트로 운영체제를 먼저 설치합니다.

소프트웨어·도구하는 일
CC-WMX93-KIT무선 SOM이 실장된 개발 보드
Digi Embedded YoctoConnectCore 93용 Linux 펌웨어 이미지
시리얼 터미널 (Tera Term, Minicom, CoolTerm 등)115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 콘솔 접속
UUU (install_linux_fw_uuu.sh)개발 PC에서 USB로 펌웨어 이미지를 보드에 설치

처음 연결하는 순서

순서할 일
1개발 키트의 콘솔 포트를 개발 PC에 연결하고 전원을 연결합니다.
2시리얼 터미널을 115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 엽니다. PuTTY는 USB 시리얼 드라이버와 맞지 않아 권장하지 않습니다.
3전원을 켠 직후 터미널에서 아무 키나 눌러 자동 부팅을 멈추고 U-Boot 프롬프트(=>)를 띄우세요.
4USB Type-C 케이블로 개발 PC와 보드의 USB OTG 커넥터를 연결합니다.
5U-Boot에서 fastboot 0을 실행하고 개발 PC에서 install_linux_fw_uuu.sh를 실행하세요.
6설치가 끝나면 보드가 자동으로 부팅되며, 사용자 root, 비밀번호 없이 로그인합니다.

ConnectCore 93 키트 설치 명령 예시

명령하는 일
=> fastboot 0보드를 UUU 설치 대기 상태로 전환
$ ./install_linux_fw_uuu.sh개발 PC에서 기본 펌웨어 이미지 설치(압축을 푼 폴더에서 실행)
=> run install_linux_fw_sdmicroSD 카드의 펌웨어 이미지를 내부 저장 장치에 설치
=> setenv image-name core-image-base기본 이미지 대신 core-image-base를 설치하도록 지정

UUU를 처음 쓰는 Linux PC에서는 udev 규칙을 먼저 추가해야 합니다. 명령 형식은 Digi Embedded Yocto 버전에 따라 다를 수 있으니 설치한 버전의 Get started 문서를 함께 확인하세요.

사양

i.MX 93 모듈 ConnectCore 93
상세 사양

항목사양
프로세서NXP i.MX 93, Cortex-A55 최대 2개 (최대 1.7 GHz) + Cortex-M33 250 MHz (실시간 처리)
AI / MLArm Ethos-U65 micro NPU 1.0 GHz, 1.0 TOPS
메모리eMMC 최대 32 GB, LPDDR4 / LPDDR4X 최대 2 GB (16비트)
그래픽 · 디스플레이2D 엔진(블렌딩·합성, 리사이즈, 색공간 변환), MIPI DSI 4레인 1080p60 (레인당 1.5 Gbps, PHY 포함), LVDS 4레인 720p60
카메라MIPI-CSI 2레인 1080p60 (레인당 1.5 Gbps, PHY 포함), 8비트 병렬 YUV/RGB
보안Digi TrustFence(보안 부팅, 파일시스템 암호화, 변조 감지, 보안 JTAG/콘솔, 보안 펌웨어 업데이트), EdgeLock 보안 엔클레이브(암호, 보안 클럭, eFuse 키 저장, RNG), Cortex-A 및 Cortex-M 코어의 Arm TrustZone
주변장치USB 2.0 OTG 2개(PHY 포함), uSDHC 1개, LPUART 8개, 저전력 I2C 8개 + I3C 2개, LPSPI 8개, FlexCAN(FD) 2개, 16비트 PWM 6개, 12비트 ADC(최대 4채널), SAI 3개(I2S, AC97, TDM, 코덱/DSP, DSD), S/PDIF 입출력, PDM 8채널 입력, GPIO 최대 112개
이더넷기가비트 2포트 (10/100/1000 Mbps), EEE, AVB, IEEE 1588 (1포트 TSN)
Wi-FiWi-Fi 6 (802.11ax) 듀얼밴드 1×1
BluetoothBluetooth 5.4
802.15.4선택 사양
마이크로컨트롤러 어시스트선택 사양, Digi Microcontroller Assist(Cortex-M0+ 독립 서브시스템), 초저전력 모드 2.5 µA
크기40 × 45 × 3.5 mm
패키지LGA-474, 1.27 mm 피치, 캐슬레이티드 비아 118개
동작 온도산업용 -40 ~ 85 °C (사용 환경과 외함·시스템 설계에 따라 다름)
보관 온도 / 습도-50 ~ 125 °C / 5 ~ 90% (비응축)
EMC · 안전 규격FCC Part 15 Class B, EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, ICES-003 Class B, VCCI Class II, AS/NZS 3548, EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, 안전 IEC 62368-1
설계 검증온도 IEC 60068-2-1, -2-2, -2-78 · 진동·충격 IEC 60068-2-6, -2-64, -2-27 · HALT
소프트웨어 · 클라우드Digi Embedded Yocto Linux, Digi ConnectCore Security Services, Cloud Services
보증3년

활용 분야

ConnectCore 93으로 구현하는
엣지 AI 현장

  • 엣지 영상 분석 — 카메라 영상 속 객체를 NPU로 분류하는 장비를 만듭니다.
  • 이상 감지 장비 — 설비 데이터를 현장에서 분석해 이상 징후를 알립니다.
  • 산업용 HMI — 이더넷 2포트로 장비 네트워크와 상위 네트워크를 나눈 조작 패널을 구성합니다.
  • 무선 게이트웨이 — Wi-Fi 6로 현장 데이터를 상위 시스템에 전송합니다.
  • 의료·에너지 장비 — 산업용 온도 범위에서 운용해야 하는 장비에 탑재합니다.

선택 가이드

용도로 고르는
ConnectCore 93 SKU

이럴 때 (현장 조건·용량)권장 SKU선택 이유
AI 추론과 무선이 모두 필요하다면CC-WMX-YC7D-KN듀얼 코어, NPU, Wi-Fi 6, Bluetooth 5.4를 갖춥니다.
유선 이더넷만 있으면 된다면CC-MX-YC7D-ZN같은 듀얼 코어 NPU 구성에서 무선만 빼 불필요한 부품이 없습니다.
NPU 없이 단가를 낮추고 싶다면CC-WMX-ZC6D-L1 / CC-MX-ZC6D-Z1싱글 코어에 LPDDR4/4X 512 MB 구성이라 추론이 없는 장비에 알맞습니다.
STM32 계열 플랫폼이 필요하다면ConnectCore MP1 SOMNPU 없이 STM32MP1 기반입니다.
더 높은 영상 성능이 필요하다면ConnectCore 8 시리즈 SOMUSB 3.0·PCIe 3.0·대용량 메모리를 갖춥니다.

구성·옵션

ConnectCore 93 파트 넘버와
개발 키트

파트 넘버구성
CC-WMX-YC7D-KN듀얼 코어, NPU, 무선, eMMC 8 GB, LPDDR4/LPDDR4X 1 GB, 기가비트 이더넷 2포트, Wi-Fi 6, Bluetooth 5.4
CC-MX-YC7D-ZN듀얼 코어, NPU, 이더넷, eMMC 8 GB, LPDDR4/LPDDR4X 1 GB, 기가비트 이더넷 2포트
CC-WMX-ZC6D-L1싱글 코어, 무선, eMMC 8 GB, LPDDR4/LPDDR4X 512 MB, 기가비트 이더넷 2포트, Wi-Fi 6, Bluetooth 5.4
CC-MX-ZC6D-Z1싱글 코어, 이더넷, eMMC 8 GB, LPDDR4/LPDDR4X 512 MB, 기가비트 이더넷 2포트
CC-WMX93-KIT개발 키트, 무선 SOM(LPDDR4 1 GB, eMMC 8 GB), 클라우드 서비스 1년 라이선스, 안테나, 전원 공급 장치
CC-ACC-LCDH-1010인치 WXGA LCD 응용 키트
