Digi ConnectCore 6UL SBC Pro 싱글 보드 컴퓨터

견적 받기

Digi 국내 정식 공급 파트너

Digi ConnectCore 6UL SBC Pro는 528 MHz Cortex-A7 NXP i.MX6UL-2를 탑재한 100 × 72 mm 크기의 Pico-ITX 싱글 보드 컴퓨터(SBC)입니다. 이더넷 2포트와 듀얼밴드 Wi-Fi, Bluetooth 5, NFC, XBee 소켓을 갖춰 게이트웨이와 HMI 시제품 개발에 적합합니다.

미니 PCIe 슬롯에 셀룰러 카드를 꽂으면 마이크로 SIM을 보드에서 바로 연결할 수 있고, 24비트 RGB·18비트 LVDS 디스플레이와 8비트 병렬 CSI 카메라도 지원합니다. Yocto 리눅스 BSP를 소스 코드와 함께 제공받는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

100 × 72 mm

Pico-ITX 보드 크기

2포트

10/100 이더넷 RJ-45

5 V · 3.2 A

전원 입력(일반)

-40 ~ 85 °C

산업용 동작 온도

특징

게이트웨이 시제품에 맞춘
6UL SBC Pro 인터페이스

핵심 특징현장에서 달라지는 점
Pico-ITX 폼팩터100 × 72 mm 보드에 인터페이스가 모여 있어 소형 외함에 바로 넣고 시제품을 검증할 수 있습니다.
이더넷 2포트현장 네트워크와 상위 네트워크를 포트별로 나눠 게이트웨이 구성을 그대로 시험합니다.
듀얼밴드 Wi-Fi·Bluetooth 5802.11a/b/g/n/ac 1×1과 BLE를 보드에서 처리하므로 별도 무선 확장 보드가 필요 없습니다.
NFC 태그에너지 하베스팅 NTAG 덕분에 보드 전원이 꺼진 상태에서도 설정 데이터를 읽을 수 있습니다.
XBee 소켓과 미니 PCIeXBee 모뎀이나 미니 PCIe 셀룰러 카드를 골라 꽂아, 통신 방식을 현장 조건에 맞출 수 있습니다.
Digi TrustFence 보안보안 부팅과 암호화 파일시스템을 시제품 단계부터 적용해 양산 전에 보안 구조를 검증합니다.

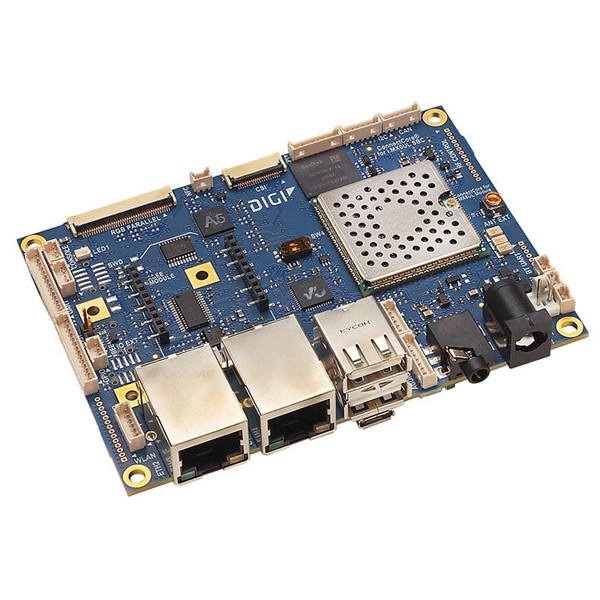

Digi ConnectCore® 6UL SBC Pro - 이더넷 포트와 방열 실드가 보이는 보드 비스듬한 모습
이더넷 포트와 방열 실드가 보이는 보드 비스듬한 모습

인터페이스

6UL SBC Pro 헤더와
커넥터 배치

디스플레이는 40핀 헤더의 24비트 병렬 RGB와 18비트 LVDS, 카메라는 20핀 헤더의 8비트 병렬 CSI로 연결합니다. GPIO는 14핀 헤더에 8개와 터치 1개가 나옵니다. UART는 2선 1개와 4선 2개이며 그중 1개를 XBee 소켓과 공유하므로, XBee를 쓸 계획이라면 포트 할당부터 정해 두세요.

소형 헤더로 나뉜 I2C·SPI·CAN

I2C 1개는 6핀, SPI 1개는 8핀, CAN 2개는 6핀 헤더에서 접근하며, 콘솔은 3핀 헤더를 사용합니다. 오디오는 3.5 mm 헤드폰 잭과 6핀 스피커 헤더, 8핀 라인 입력·마이크·라인 출력 헤더로 나뉩니다.

셀룰러 확장

6UL SBC Pro 셀룰러·무선
확장 방식

셀룰러는 XBee 소켓에 Digi XBee 모뎀을 꽂거나 미니 PCIe 슬롯(하프·풀 사이즈)에 카드를 장착하는 두 가지 방식으로 더할 수 있습니다. 카드 장착 방식은 온보드 마이크로 SIM 슬롯을 사용합니다. Wi-Fi·Bluetooth 안테나는 버튼으로 모듈 U.FL과 온보드 MMCX 커넥터 가운데 고르고, NFC는 외부 안테나를 옵션으로 붙입니다.

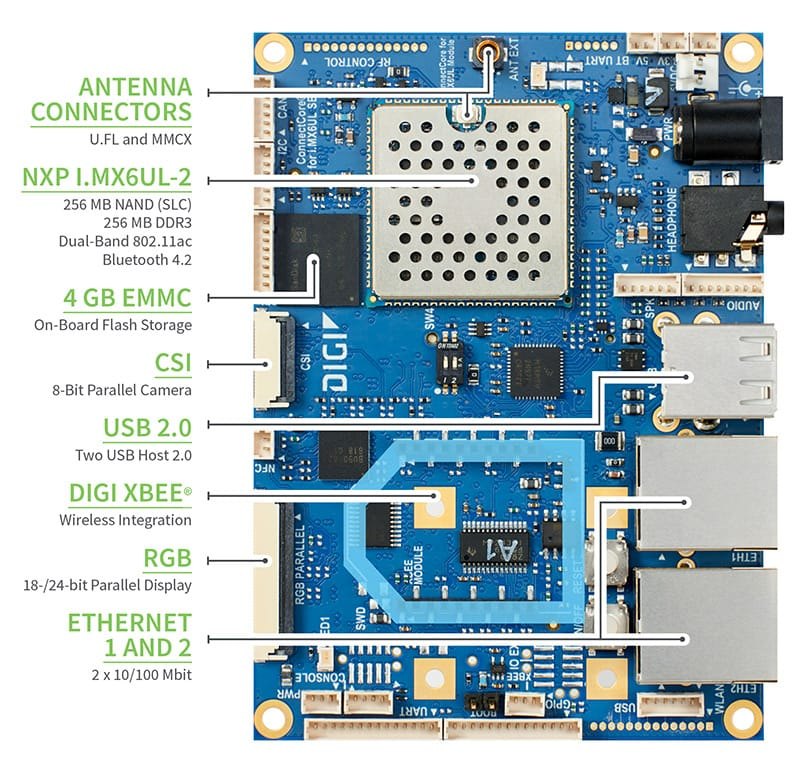

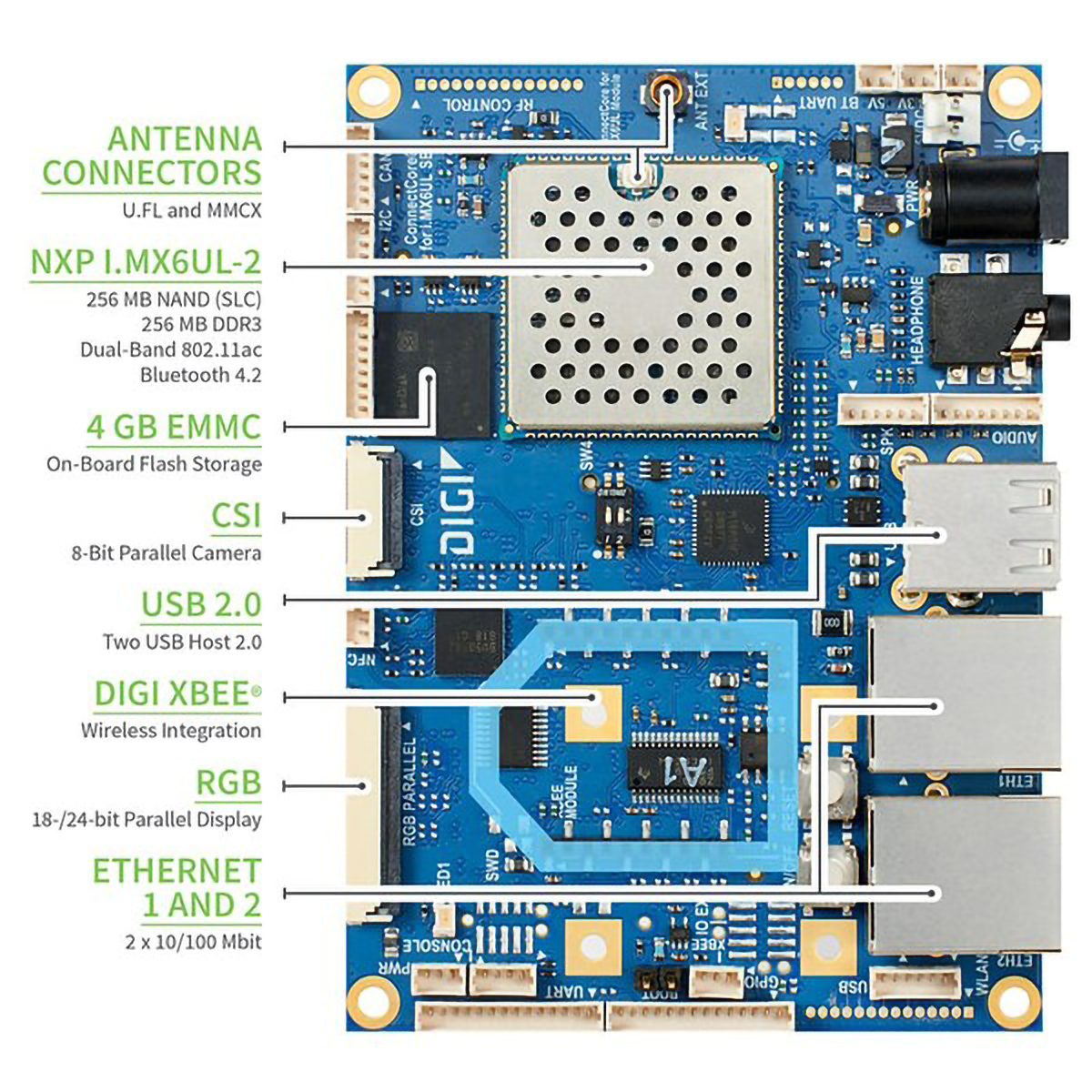

Digi ConnectCore® 6UL SBC Pro - 보드의 안테나 커넥터와 USB, 이더넷 포트 위치
보드의 안테나 커넥터와 USB, 이더넷 포트 위치

전원·환경

6UL SBC Pro 전원 입력과
동작 환경

전원은 5 V, 일반 3.2 A이며 2 mm 잠금형 배럴 커넥터나 3핀 헤더로 공급합니다. 동작 온도는 -40~85 °C, 습도는 5~90%(비응축)입니다. 설계 단계에서 전원 용량과 외함 열 설계를 함께 정해 두세요.

사용 방법

ConnectCore 6UL SBC Pro
UUU와 microSD 펌웨어 설치

ConnectCore 6UL SBC Pro는 Digi Embedded Yocto 펌웨어(ccimx6ulsbc-installer.zip)를 내부 NAND에 설치해 사용합니다. 설치는 3핀 콘솔 헤더에 연결한 시리얼 터미널의 U-Boot 명령이나, USB OTG로 연결한 개발 PC의 UUU 스크립트로 합니다.

소프트웨어·도구하는 일
ccimx6ulsbc-installer.zipSBC Pro용 Digi Embedded Yocto 설치 이미지
시리얼 터미널 (Tera Term, Minicom, CoolTerm 등)115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 콘솔 접속
U-Boot부트로더 프롬프트(=>)에서 펌웨어 설치 명령 실행
UUU (install_linux_fw_uuu.sh)개발 PC에서 USB로 펌웨어 이미지를 보드에 설치

처음 연결하는 순서

순서할 일
13핀 콘솔 헤더에 시리얼 케이블을 연결해 개발 PC와 잇고 전원을 연결합니다.
2시리얼 터미널을 115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 엽니다. PuTTY는 USB 시리얼 드라이버와 맞지 않아 권장하지 않습니다.
3전원을 켠 직후 터미널에서 아무 키나 눌러 자동 부팅을 멈추고 U-Boot 프롬프트(=>)를 띄우세요.
4microSD로 설치하려면 설치 파일을 FAT 형식 microSD 카드 루트에 복사해 끼우고 run install_linux_fw_sd를 입력하세요.
5USB로 설치하려면 마이크로 USB 케이블을 USB OTG 커넥터에 연결하고 U-Boot에서 fastboot 0을 실행한 뒤 개발 PC에서 install_linux_fw_uuu.sh를 실행하세요.
6설치가 끝나면 보드가 자동으로 부팅되며, 사용자 root, 비밀번호 없이 로그인합니다.

6UL SBC Pro 설치 명령 예시

명령하는 일
=> fastboot 0보드를 UUU 설치 대기 상태로 전환
$ ./install_linux_fw_uuu.sh개발 PC에서 기본 펌웨어 이미지 설치(압축을 푼 폴더에서 실행)
=> run install_linux_fw_sdmicroSD 카드의 펌웨어 이미지를 내부 저장 장치에 설치
=> setenv image-name core-image-base기본 이미지 대신 core-image-base를 설치하도록 지정

UUU를 처음 쓰는 Linux PC에서는 udev 규칙을 먼저 추가해야 합니다. 명령 형식은 Digi Embedded Yocto 버전에 따라 다를 수 있으니 설치한 버전의 Get started 문서를 함께 확인하세요.

UUU 방식은 개발 PC에 udev 규칙을 추가해야 합니다. 문서의 sudo sh -c "uuu -udev >> /etc/udev/rules.d/99-uuu.rules" 실행 뒤 sudo udevadm control --reload-rules로 규칙을 다시 읽으세요.

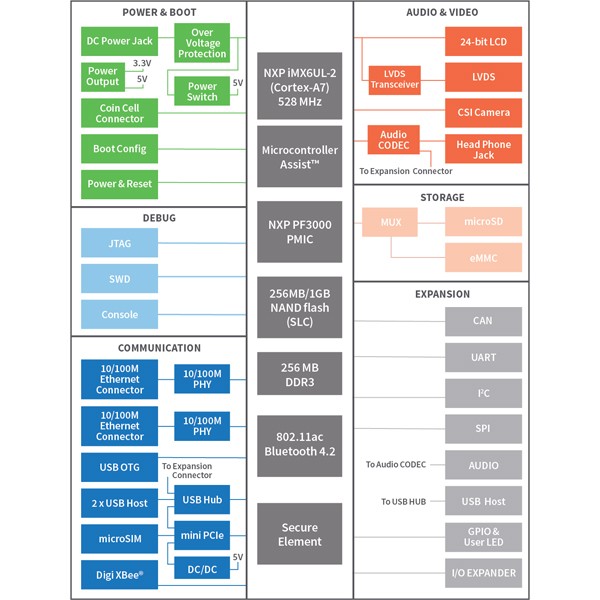

Digi ConnectCore® 6UL SBC Pro - 보드 내부 기능 블록을 나타낸 구성도
보드 내부 기능 블록을 나타낸 구성도

사양

ConnectCore 6UL SBC Pro
상세 사양

항목사양
프로세서NXP i.MX6UL-2, Cortex-A7 528 MHz, L2 캐시 128 KB, NEON
메모리NAND 256 MB / 1 GB, DDR3 256 MB / 1 GB (파트 넘버별)
저장장치microSD, 온보드 eMMC 4 GB
유선 네트워크10/100 이더넷 2포트 (RJ-45)
Wi-Fi듀얼밴드 802.11a/b/g/n/ac 1x1 (MCS 0~9)
BluetoothBluetooth 5 (BLE)
안테나모듈 U.FL 또는 온보드 MMCX 커넥터 (Wi-Fi · Bluetooth), NFC 외부 안테나 옵션
NFCNXP NTAG 에너지 하베스팅, ISO 14443A, NFC Forum Type 2 Tag
확장Digi XBee 소켓, 미니 PCIe 카드(하프·풀 사이즈), 온보드 마이크로 SIM 슬롯
USB호스트 Type-A 2개 + 6핀 헤더 1개, OTG(마이크로 USB) 1개
디스플레이 · 카메라24비트 병렬 RGB(40핀 헤더), 18비트 LVDS(20핀 헤더), 8비트 병렬 CSI(20핀 헤더)
GPIO14핀 헤더 (GPIO 8개, 터치 1개)
UART · 콘솔14핀 헤더 (2선 1개, 4선 2개, 1개는 XBee 소켓과 공유) · 3핀 헤더 (콘솔)
기타 인터페이스I2C 1개 (6핀), SPI 1개 (8핀), CAN 2개 (6핀)
RF 제어14핀 헤더 (Wi-Fi·Bluetooth 활성/비활성, Wakeup, PCM, LTE 제어, GPS 공존)
오디오3.5 mm 헤드폰 잭, 6핀 헤더 (스피커), 8핀 헤더 (라인 입력, 마이크, 라인 출력)
버튼전원, 리셋, 사용자, 부트 선택 (NAND/microSD), RF (Wi-Fi·Bluetooth 활성), 안테나 선택 (모듈 U.FL/온보드 MMCX)
디버그Tag-Connect (JTAG, SWD)
전원 출력3.3 V (2핀 헤더), 5 V (2핀 헤더), 배터리 (2핀 헤더)
LED전원 1개, 사용자 3개
전원 입력5 V, 일반 3.2 A, 2 mm 잠금형 배럴 커넥터 또는 전용 3핀 헤더
동작 온도 / 보관 온도-40 ~ 85 °C / -50 ~ 125 °C
상대 습도5 ~ 90% (비응축)
설계 검증온도 IEC 60068-2-1, -2-2, -2-78 · 진동·충격 IEC 60068-2-6, -2-64, -2-27 · HALT
EMC · 안전 규격FCC Part 15 Class B, EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, ICES-003 Class B, VCCI Class II, AS 3548, EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, 안전 UL 또는 동등 규격
소프트웨어Yocto Project Linux BSP(소스 코드 포함), Digi TrustFence(보안 부팅, 암호화 파일시스템, 보호 포트)
크기100 × 72 mm (Pico-ITX)
보증1년

활용 분야

6UL SBC Pro로 개발하는
시제품과 게이트웨이

  • 산업용 시제품 — 이더넷과 무선이 모두 필요한 장비의 프로토타입을 만듭니다.
  • HMI 단말 — 24비트 RGB나 LVDS 디스플레이를 연결해 조작 화면을 갖춘 장비를 개발합니다.
  • 카메라 장비 — 8비트 병렬 CSI 카메라를 연결해 영상을 받는 장비에 적용합니다.
  • 게이트웨이 — 이더넷 2포트로 현장 장비와 상위 네트워크를 잇는 통신 장비에 사용합니다.
  • 셀룰러 장비 — XBee나 미니 PCIe로 셀룰러 통신을 더해 원격지 장비에 적용합니다.

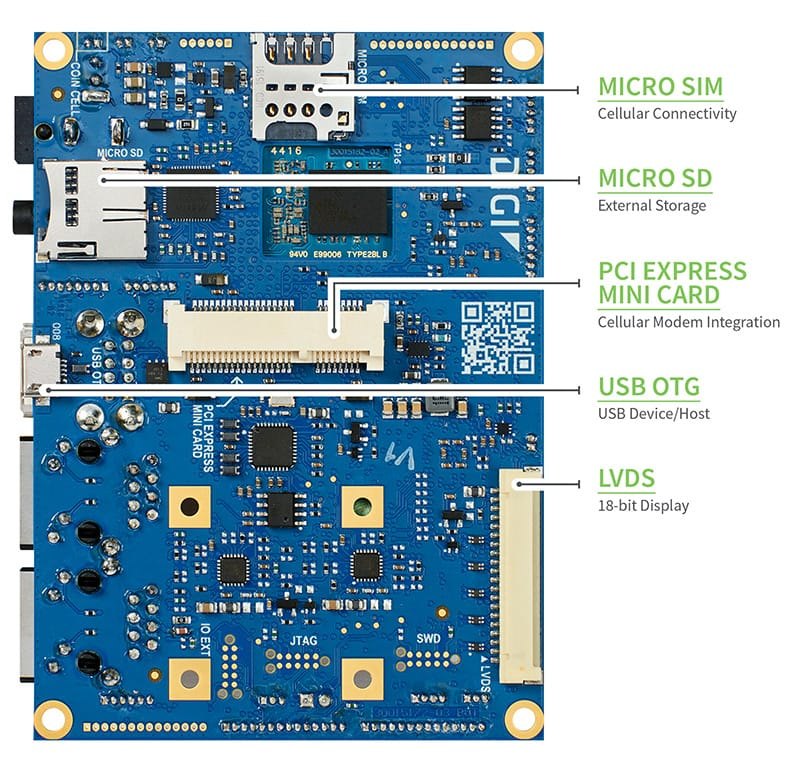

Digi ConnectCore® 6UL SBC Pro - 보드 상단의 SIM, SD 슬롯과 디스플레이 커넥터 위치
보드 상단의 SIM, SD 슬롯과 디스플레이 커넥터 위치

선택 가이드

개발 목적으로 고르는
ConnectCore 보드와 모듈

이럴 때 (현장 조건·용량)권장 제품선택 이유
이더넷 2포트와 무선이 함께 필요하다면6UL SBC Pro (CC-SBP-WMX-JN58 · JN7A)두 포트와 듀얼밴드 Wi-Fi를 한 보드에 갖춥니다.
완성 보드 대신 모듈로 설계하려면ConnectCore 6UL SOM캐리어 보드를 직접 설계해 제품 크기와 인터페이스를 원하는 대로 정합니다.
디스플레이와 카메라를 함께 붙인다면6UL SBC ProRGB·LVDS와 병렬 CSI 헤더가 보드에 있습니다.
i.MX6 쿼드 코어 성능이 필요하다면ConnectCore 6N SBC 또는 6+ SBCCortex-A9 쿼드 코어 구성이라 처리량이 많은 애플리케이션에 맞습니다.

구성·옵션

6UL SBC Pro 파트 넘버와
개발 키트

파트 넘버구성
CC-SBP-WMX-JN586UL SBC Pro, NAND 256 MB, DDR3 256 MB
CC-SBP-WMX-JN7A6UL SBC Pro, NAND 1 GB, DDR 1 GB
CC-WMX6UL-KITConnectCore 6UL 개발 키트

제품 상세 이미지

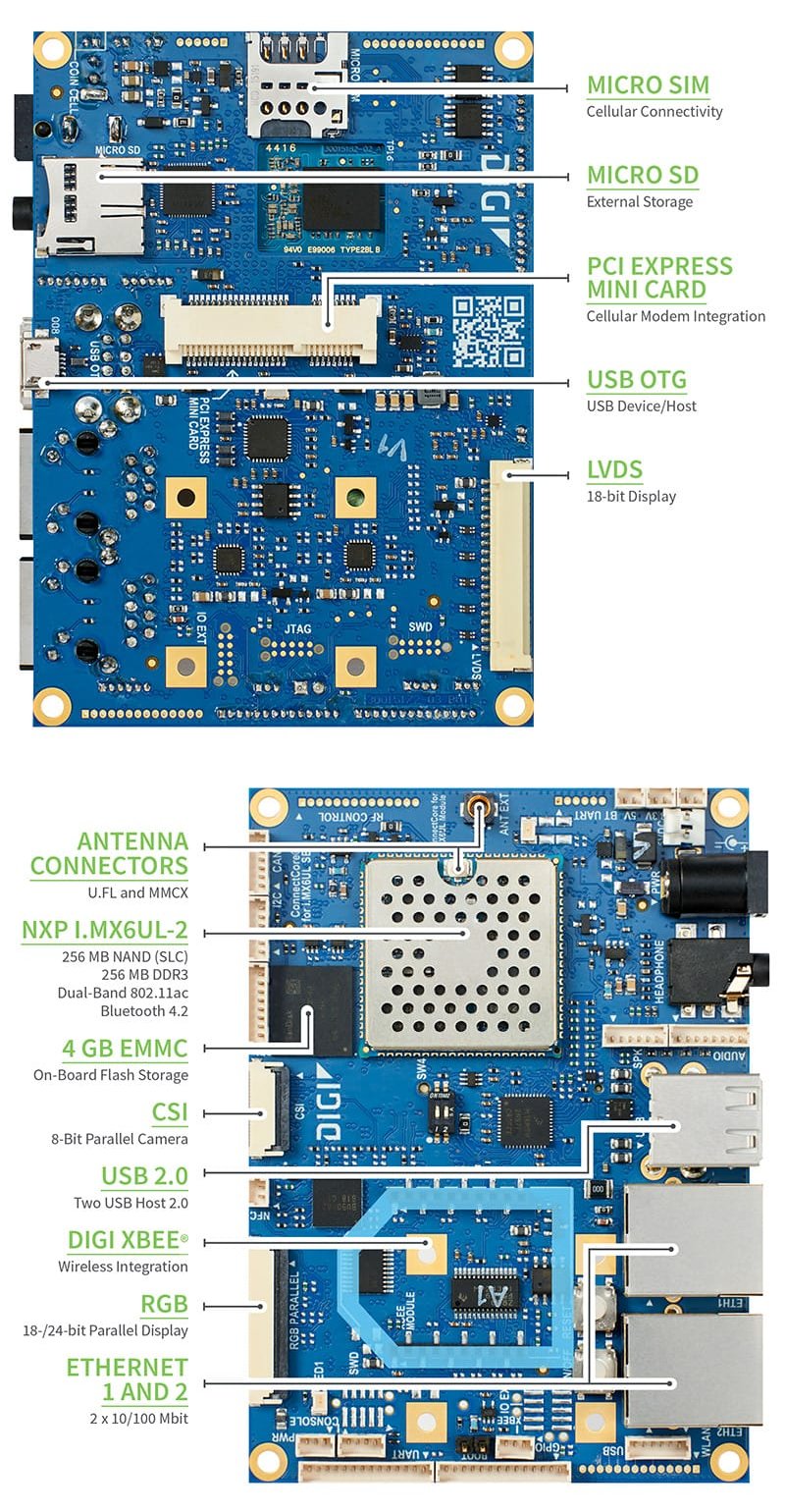

DIGI Digi ConnectCore® 6UL SBC Pro 상세 이미지 1

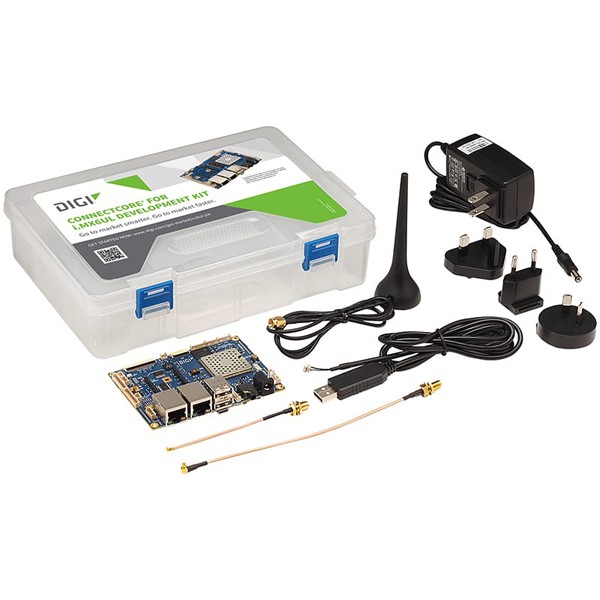

Digi ConnectCore® 6UL SBC Pro - 보드와 어댑터, 안테나 등이 담긴 키트 구성품
