6N SBC와 6+ SBC는 같은 제품입니까?

다른 제품입니다. 6N은 i.MX6 Quad · Dual 프로세서에 eMMC 4 GB, DDR 1 GB를 사용하고 6+는 i.MX6Plus에 eMMC 8 GB, DDR 2 GB를 사용합니다. 메모리 용량이 중요하면 6+를 선택하세요.

6N SBC의 Quad와 Dual은 어떻게 선택합니까?

연산 성능이 우선이면 확장 상용 1.2 GHz의 Quad를, 저온 환경이나 산업용 온도가 우선이면 800 MHz의 Dual을 선택하세요. Dual은 -40 ~ 85 °C에서 동작합니다.

6N SBC 개발 키트가 있습니까?

네, CC-WMX6N-KIT 개발 키트가 있습니다. SBC 베이스보드와 UART 콘솔 케이블, 전원 공급 장치가 포함됩니다.

전원은 어떻게 공급합니까?

5 V DC를 2 mm 잠금형 배럴 커넥터로 공급하며 일반 소비 전류는 3.2 A입니다. 셀룰러 모뎀이나 디스플레이를 붙이면 소비가 늘어나므로 전원 용량에 여유를 두세요.

Digi ConnectCore® 6 SBC

MODEL: Digi ConnectCore® 6 SBC
브랜드: DIGI

제품문의 구매하기

HMI와 영상 장비를 구동하는⁣ i.MX6 싱글 보드 컴퓨터

Digi ConnectCore 6N SBC · i.MX6 싱글 보드 컴퓨터⁣ 프로세서 : NXP i.MX6 Quad⁣ 등급 / 클럭 : 확장 상용 / 1.2 GHz⁣ 동작 온도 : -20 ~ 70 °C

견적 받기

Digi 한국 독점 공급 파트너

Digi ConnectCore 6N SBC는 NXP i.MX6 Quad 1.2 GHz와 Dual 800 MHz 프로세서에 eMMC 4 GB와 DDR 1 GB를 올린 싱글 보드 컴퓨터(SBC)로, HDMI와 LVDS 출력, 기가비트 이더넷, Wi-Fi를 갖춰 산업용 HMI와 영상 장비를 구동합니다.

1080p60 디코드와 3D 영상 재생을 지원하고, XBee 소켓과 PCIe 미니 카드로 무선을 확장할 수 있습니다. 전원 설계에는 Digi Microcontroller Assist가 관여하며, 이 싱글 보드 컴퓨터는 (주)테솔이 국내에 공식 공급합니다.

1.2 GHz

Quad 파트의 확장 상용 클럭

800 MHz

Dual 파트의 산업용 클럭

4 GB

부팅과 저장을 맡는 eMMC

1 GB

64비트 DDR 메모리

특징

영상·통신·보안을⁣ 한 보드에 통합

핵심 특징	현장에서 달라지는 점
HDMI·LVDS·병렬 LCD·MIPI-DSI	디스플레이 인터페이스 네 종류를 한 보드에서 받으므로 패널 교체 때 보드를 바꾸지 않아도 됩니다.
1080p60 디코드와 3D 재생	고해상도 영상을 하드웨어로 디코드해 사이니지와 영상 장비에서 CPU 부하를 줄입니다.
기가비트 이더넷과 Wi-Fi	유선 백본과 802.11a/b/g/n/ac 무선을 함께 갖춰 설치 장소의 네트워크 조건에 맞춰 고를 수 있습니다.
카메라 입력 3채널	8비트 병렬 2개와 MIPI CSI-2 1개로 다중 카메라 영상 장비를 구성할 수 있습니다.
TrustZone 기반 보안	보안 RTC, 보안 JTAG, eFuse(OTP)를 갖춰 장비 인증과 펌웨어 보호 구조를 설계할 수 있습니다.
Yocto·Android·WEC 지원	Yocto, Android, WEC 가운데 목적에 맞는 운영체제를 같은 하드웨어에서 고를 수 있습니다.

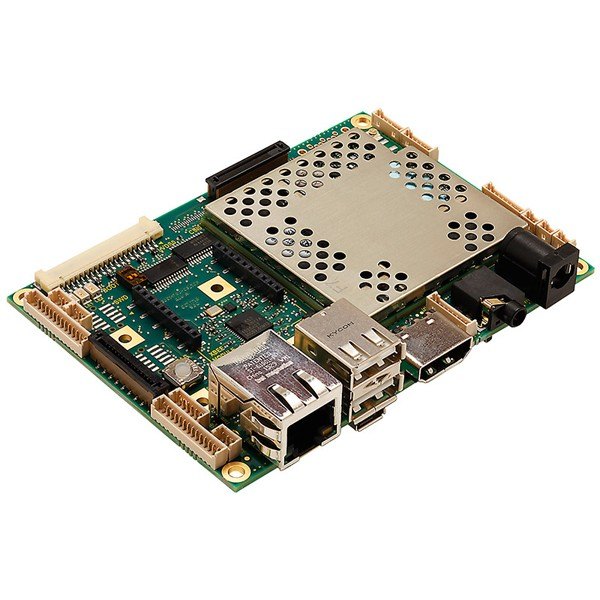

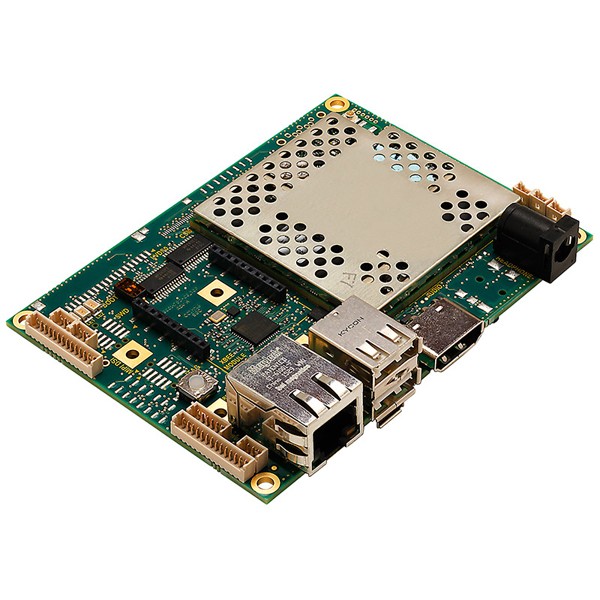

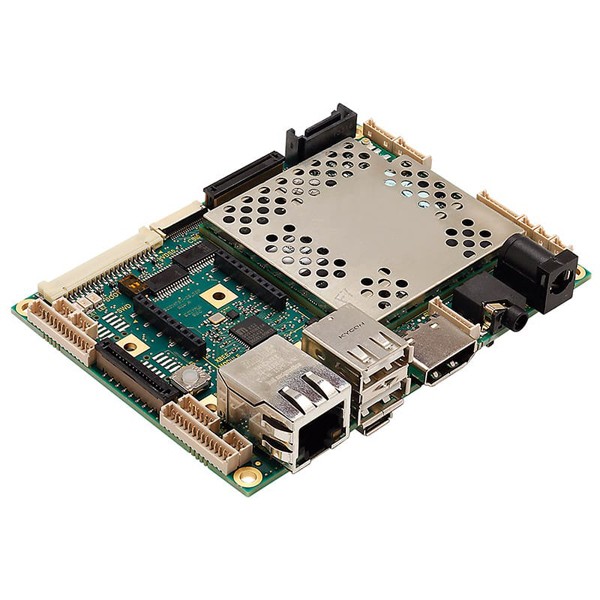

이더넷과 USB 포트가 보이는 보드 비스듬한 모습

디스플레이

네 가지 영상 출력과⁣ 카메라 입력

디스플레이는 HDMI Type A 1개, LVDS 2개(백라이트 제어, I2C 터치), 24비트 병렬 LCD 1개, MIPI-DSI 1개(백라이트 제어, I2C 터치)를 지원합니다. 그래픽은 1080p60 디코드와 1080p30 인코드를 지원하고, 최대 4개의 3D 셰이더와 OpenCL, 분리된 2D·벡터 가속 엔진을 갖춥니다.

카메라는 8비트 병렬 2개와 MIPI CSI-2 1개(Raspberry Pi CSI 호환)입니다. 10인치 WXGA LCD 애플리케이션 키트(CC-ACC-LCDH-10)를 액세서리로 함께 구성할 수 있습니다.

HDMI와 LVDS 출력 단자

HDMI는 Type A 단자 하나로 외부 모니터를 바로 연결하고, LVDS는 백라이트 제어와 I2C 터치 신호를 함께 출력해 임베디드 패널을 직접 구동합니다. 두 출력을 동시에 사용하면 현장 패널과 점검용 모니터를 함께 운용할 수 있습니다.

확장·전원

PCIe 미니 카드와⁣ 전원 설계

PCIe 미니 카드 슬롯은 PCIe x1, USB 2.0 호스트, I2C, SIM, 리셋, Wake-Up 신호를 출력하며 하프·풀 사이즈 카드를 장착할 수 있습니다. 마이크로 SIM 슬롯과 SATA 3.0, FlexCAN 2개, UART 3개(4선, 1개는 XBee 소켓과 공유)는 기본으로 갖춥니다.

전원 입력은 5 V이며 일반 소비 전류는 3.2 A입니다. 2 mm 잠금형 배럴 커넥터로 연결하고, 부트 구성은 eMMC, SD, SATA 중에서 고를 수 있습니다.

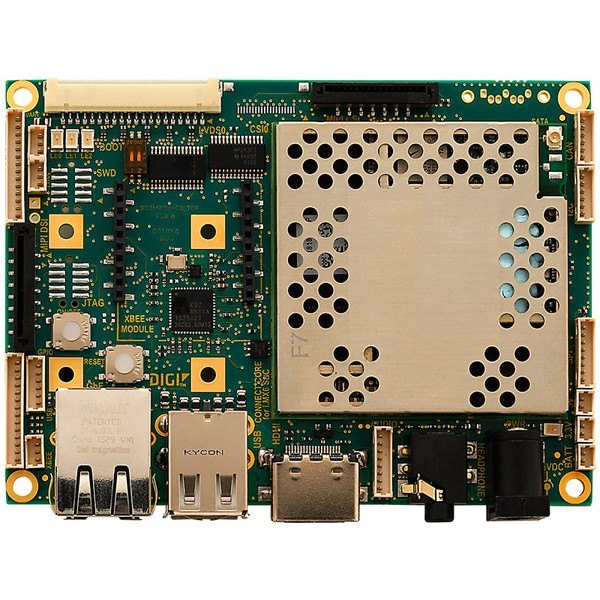

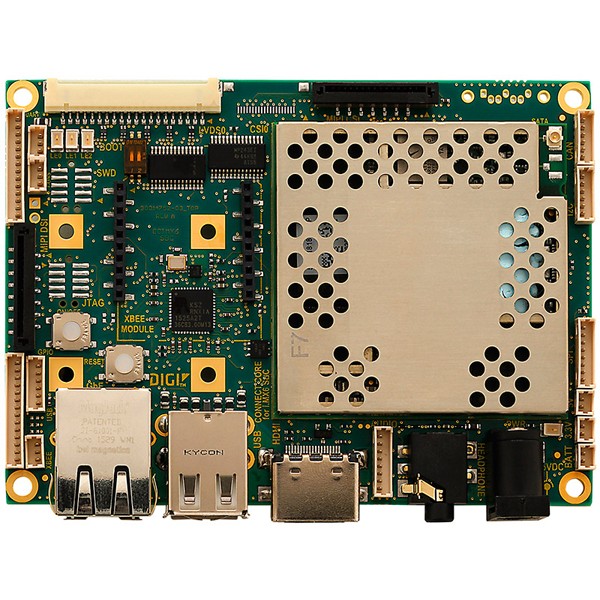

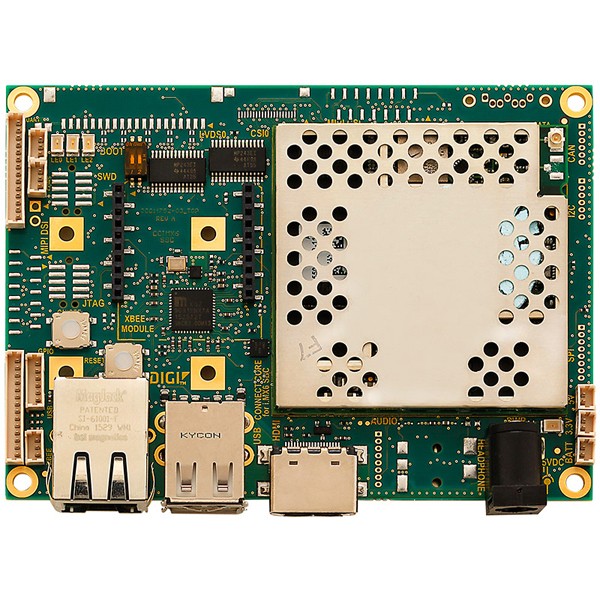

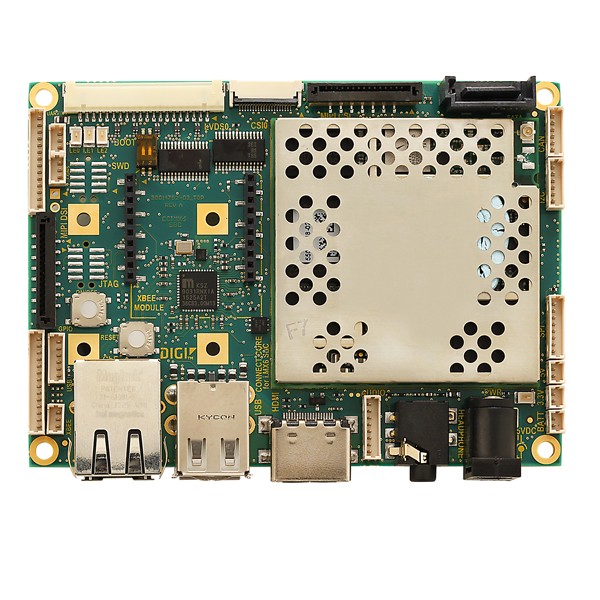

위에서 본 보드의 커넥터와 방열 실드 배치

사양

Quad·Dual 두 파트⁣ 비교 사양

항목	CC-SB-WMX-J97C-N	CC-SB-WMX-L87C-N
프로세서	NXP i.MX6 Quad	NXP i.MX6 Dual
등급 / 클럭	확장 상용 / 1.2 GHz	산업용 / 800 MHz
동작 온도	-20 ~ 70 °C	-40 ~ 85 °C
메모리	eMMC 4 GB · DDR3 1 GB	eMMC 4 GB · DDR3 1 GB
무선	802.11a/b/g/n/ac · Bluetooth 5.0	802.11a/b/g/n/ac · Bluetooth 5.0
네트워크	기가비트 이더넷	기가비트 이더넷

시리즈 공통 사양

항목	사양
그래픽	1080p60 디코드, 1080p30 인코드, 3D 영상 재생 · 3D 그래픽 셰이더 최대 4개, OpenCL 지원 · 2D·벡터 가속 엔진 분리
보안	RNG, TrustZone, 암호화, 보안 컨트롤러, 보안 RTC, 보안 JTAG, eFuse(OTP)
디스플레이	HDMI(Type A) 1개 · LVDS 2개(백라이트 제어, I2C 터치) · 24비트 병렬 LCD 1개 · MIPI-DSI 1개(백라이트 제어, I2C 터치)
카메라	8비트 병렬 2개 · MIPI CSI-2 1개(Raspberry Pi CSI 호환)
USB 2.0	호스트 Type-A 2개, OTG(마이크로 AB) 1개, 호스트 헤더 1개
오디오	3.5 mm 라인 입력 · 라인 입력/라인 출력/마이크 입력 헤더 · SGTL5000 코덱 내장
콘솔	RS-232
SATA	SATA 3.0
마이크로 SIM	지원
PCIe 미니 카드	PCIe x1, USB 2.0 호스트, I2C, SIM, 리셋, Wake-Up 신호 · 하프·풀 사이즈 장착
XBee 소켓	지원(셀룰러 옵션 확장)
부트 구성	eMMC / SD / SATA
안테나 커넥터	U.FL 1개 또는 2개
이더넷 커넥터	RJ-45, 링크·속도·동작 LED 2개
CAN	FlexCAN 2개
GPIO · I2C · SPI · UART	GPIO 1개 포트(i.MX GPIO 8개 + Kinetis GPIO 4개) · I2C 1개 · SPI 1개 · UART 3개(4선, 1개는 XBee 소켓과 공유)
디버그	i.MX6 JTAG 1개 · Kinetis MCA SWD 1개(헤더는 개발 유닛만 실장, 양산 유닛은 Tag-Connect TC2050-IDC-NL)
버튼	전원(켜기, 끄기, 슬립, 깨우기), 리셋
사용자 LED	적색, 황색, 녹색 각 1개
코인 셀 커넥터	지원
전원 입력	5 V, 일반 3.2 A · 2 mm 잠금형 배럴 커넥터
보관 온도	-50 ~ 125 °C
상대습도	5 ~ 90 % (비응축)
설계 검증	온도 IEC 60068-2-1, -2-2, -2-78 · 진동·충격 IEC 60068-2-6, -2-64, -2-27 · HALT
EMC·안전 규격	FCC Part 15 Class B · EN 55022 Class B · EN 61000-3-2 · EN 61000-3-3 · ICES-003 Class B · VCCI Class II · AS 3548 · EN 300 328 · EN 301 489-17 · EN 55024 · EN 301 489-3
운영체제	Windows Embedded Compact, Yocto Project Linux, Android
크기	Pico-ITX 72 × 100 mm
보증	1년

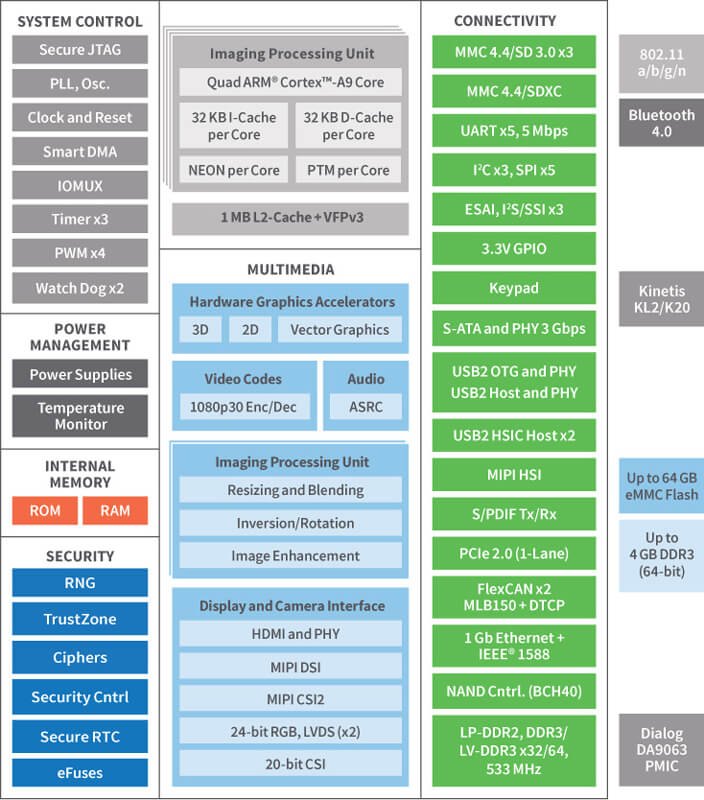

보드의 기능 블록을 구분해 나타낸 구성도

활용 분야

화면과 카메라가⁣ 필요한 장비

디지털 사이니지 — HDMI 출력과 하드웨어 디코드로 화면 콘텐츠를 재생하는 장치를 구성합니다.
산업용 HMI — LVDS 패널과 I2C 터치를 묶은 조작 화면을 만듭니다.
영상 장비 — 카메라 입력 3채널과 1080p 디코드로 영상 처리 장치를 구성합니다.
게이트웨이 — 이더넷, 무선, XBee로 장비 데이터를 모아 상위 시스템으로 전달합니다.
장비 네트워크 — FlexCAN 2개와 USB 호스트로 현장 장비를 연결합니다.

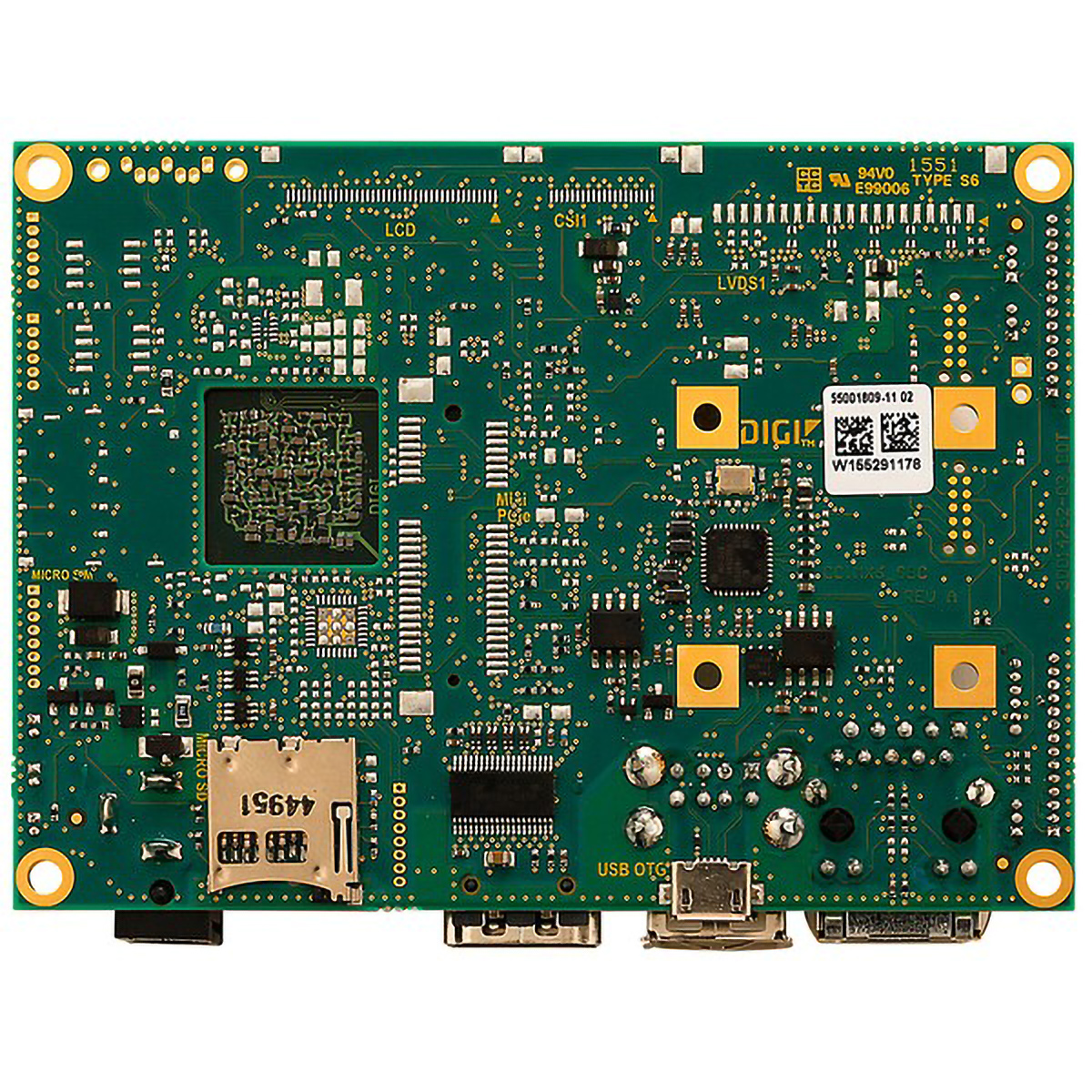

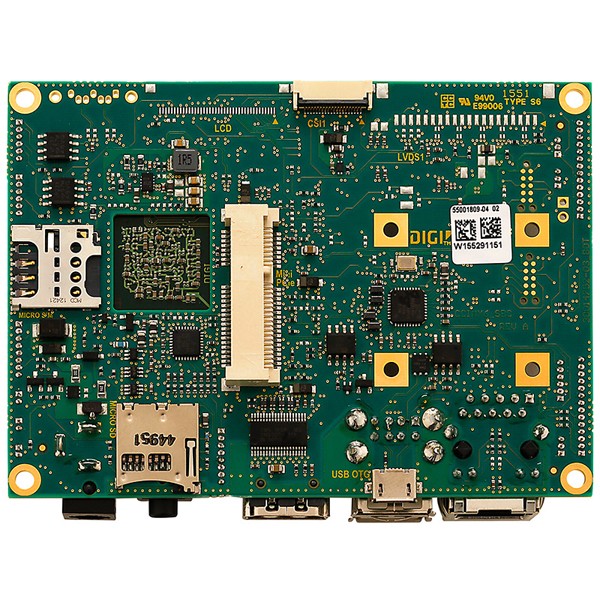

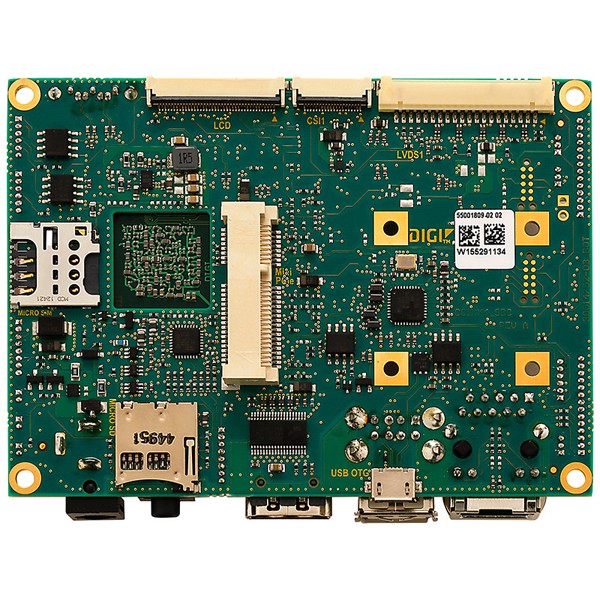

보드 뒷면의 SD 슬롯과 커넥터 모습

선택 가이드

온도와 성능으로 고르는⁣ ConnectCore 보드

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
-40 °C까지 동작하는 보드가 필요할 때	CC-SB-WMX-L87C-N (i.MX6 Dual)	산업용 등급이며 동작 온도가 -40 ~ 85 °C입니다.
쿼드 코어 처리 성능이 필요할 때	CC-SB-WMX-J97C-N (i.MX6 Quad)	확장 상용 등급으로 클럭이 1.2 GHz입니다.
메모리를 늘려야 할 때	ConnectCore 6+ SBC	i.MX6Plus에 eMMC 8 GB, DDR 2 GB를 갖춥니다.
엔트리급 6UL로 충분할 때	ConnectCore 6UL SBC Express	영상 출력 없이 이더넷 1포트로 구성해 단순한 장치에 알맞습니다.

구성·옵션

파트 넘버와⁣ 개발 키트·액세서리

파트 넘버	구성
CC-SB-WMX-J97C-N	i.MX6Quad, 확장 상용 1.2 GHz, -20 ~ 70 °C, eMMC 4 GB, DDR3 1 GB, 802.11a/b/g/n/ac, Bluetooth 5.0, 이더넷
CC-SB-WMX-L87C-N	i.MX6Dual, 산업용 800 MHz, -40 ~ 85 °C, eMMC 4 GB, DDR3 1 GB, 802.11a/b/g/n/ac, Bluetooth 5.0, 이더넷
CC-WMX6N-KIT	개발 키트: SBC 베이스보드, UART 콘솔 케이블, 전원 공급 장치, 액세서리(Linux, Android)
CC-ACC-LCDH-10	LCD 애플리케이션 키트: 10인치 WXGA LCD 패널

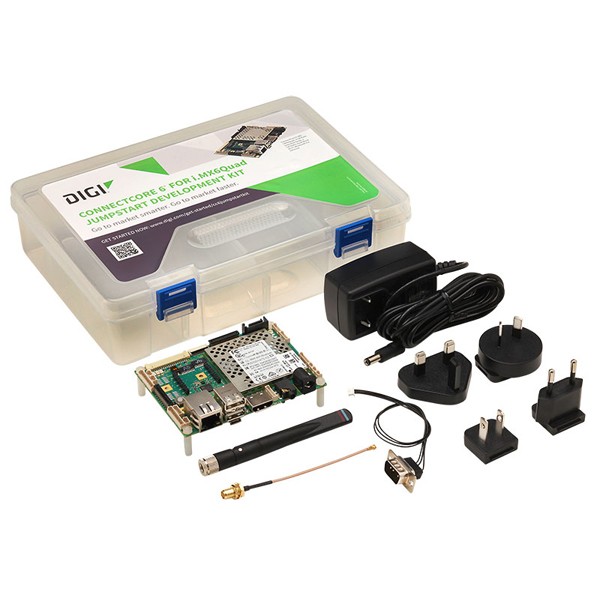

개발 보드와 어댑터, 안테나 등이 담긴 키트 구성품

6N SBC와 비교할⁣ ConnectCore 보드

Digi ConnectCore 6+ SBC 싱글 보드 컴퓨터 (i.MX6Plus)
Digi ConnectCore 6UL SBC Pro 싱글 보드 컴퓨터
Digi ConnectCore 6 (6N) 시스템 온 모듈 (i.MX6)

6N SBC와 6+ SBC는 같은 제품입니까?
다른 제품입니다. 6N은 i.MX6 Quad · Dual 프로세서에 eMMC 4 GB, DDR 1 GB를 사용하고 6+는 i.MX6Plus에 eMMC 8 GB, DDR 2 GB를 사용합니다. 메모리 용량이 중요하면 6+를 선택하세요.
6N SBC의 Quad와 Dual은 어떻게 선택합니까?
연산 성능이 우선이면 확장 상용 1.2 GHz의 Quad를, 저온 환경이나 산업용 온도가 우선이면 800 MHz의 Dual을 선택하세요. Dual은 -40 ~ 85 °C에서 동작합니다.
6N SBC 개발 키트가 있습니까?
네, CC-WMX6N-KIT 개발 키트가 있습니다. SBC 베이스보드와 UART 콘솔 케이블, 전원 공급 장치가 포함됩니다.
전원은 어떻게 공급합니까?
5 V DC를 2 mm 잠금형 배럴 커넥터로 공급하며 일반 소비 전류는 3.2 A입니다. 셀룰러 모뎀이나 디스플레이를 붙이면 소비가 늘어나므로 전원 용량에 여유를 두세요.
