Digi ConnectCore 8M Nano

MODEL
Digi ConnectCore 8M Nano
브랜드
DIGI

전력 예산이 빠듯한⁣ 저전력 단말용 SOM

Digi ConnectCore 8M Nano 시스템 온 모듈⁣ 프로세서 : NXP i.MX 8M Nano⁣ 애플리케이션 코어 : Cortex-A53 최대 4개⁣ 실시간 코어 : Cortex-M7 600 MHz

견적 받기

Digi 한국 독점 공급 파트너

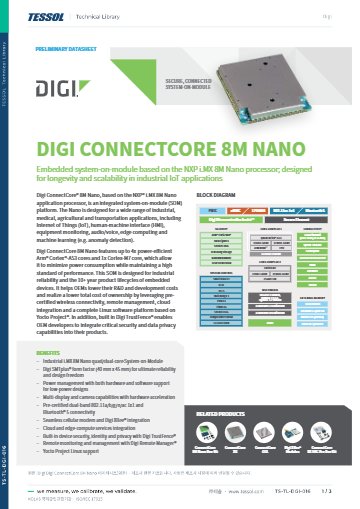

Digi ConnectCore 8M Nano는 NXP i.MX 8M Nano를 탑재한 40 × 45 mm SMTplus 형태의 시스템 온 모듈(SOM, System-on-Module)입니다. Cortex-A53 최대 4개(1.4 GHz)와 600 MHz Cortex-M7 실시간 코어를 갖추고, 별도 Cortex-M0+ 서브시스템은 3 µA 미만의 초저전력 모드를 지원합니다.

LPDDR4 최대 1 GB, eMMC 최대 8 GB 구성이라 저전력 임베디드 단말의 캐리어 보드 설계에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

1.4 GHz

Cortex-A53 최대 4코어

600 MHz

Cortex-M7 실시간 코어

3 µA 미만

초저전력 모드

-40 ~ 85 °C

산업용 동작 온도

8M Nano 파트 넘버

8M Nano SOM 4종과⁣ 개발 키트 품번

파트 넘버구성
CC-WMX-FS7D-NNQuad, eMMC 8 GB, LPDDR4 1 GB, 무선
CC-WMX-FR6D-NNSoloLite, eMMC 8 GB, LPDDR4 512 MB, 무선
CC-MX-FS7D-ZNQuad, eMMC 8 GB, LPDDR4 1 GB, 이더넷
CC-MX-FR6D-ZNSoloLite, eMMC 8 GB, LPDDR4 512 MB, 이더넷
CC-WMX8MN-KIT8M Nano 개발 키트
CC-ACC-LCDH-1010인치 WXGA LCD 응용 키트

무선 SKU(CC-WMX)에는 1x1 듀얼밴드 Wi-Fi(802.11a/b/g/n/ac)와 Bluetooth 5가 들어 있습니다. 무선 SKU의 국내 사용 가능 여부는 문의해 주세요.

호환 모듈

같은 풋프린트로 바꾸는⁣ 상위 ConnectCore 8

8M Nano는 8M Mini, 8X와 같은 40 × 45 mm SMTplus 풋프린트입니다. 처리 성능이 더 필요해지면 캐리어 보드를 그대로 두고 8M Mini나 8X로 모듈만 바꿀 수 있습니다.

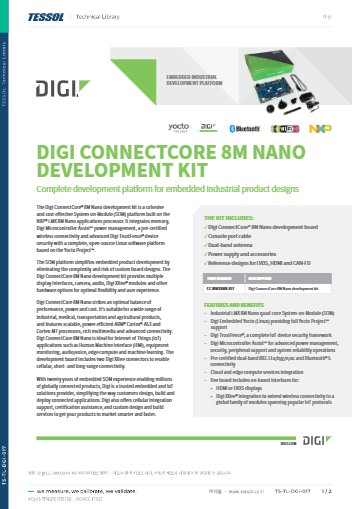

개발 키트 설치

8M Nano 개발 키트에서⁣ 펌웨어를 올리는 순서

CC-WMX8MN-KIT에서 Digi Embedded Yocto 펌웨어를 eMMC에 설치해 평가합니다. 설치는 시리얼 콘솔의 U-Boot 명령과 개발 PC의 UUU 스크립트로 합니다.

순서할 일
1개발 키트의 콘솔 포트를 개발 PC에 연결하고 전원을 연결합니다.
2시리얼 터미널(Tera Term, Minicom, CoolTerm 등)을 115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 엽니다. PuTTY는 USB 시리얼 드라이버와 맞지 않아 권장하지 않습니다.
3전원을 켠 직후 터미널에서 아무 키나 눌러 자동 부팅을 멈추고 U-Boot 프롬프트(=>)를 띄우세요.
4개발 PC와 보드의 USB recovery 커넥터를 micro USB 케이블로 연결합니다.
5U-Boot에서 fastboot 0을 실행하고 개발 PC에서 install_linux_fw_uuu.sh를 실행하세요.
6설치가 끝나면 보드가 자동으로 부팅됩니다. recovery 커넥터의 micro USB 케이블을 뽑고(연결된 동안 보드 USB 포트가 동작하지 않음) 사용자 root, 비밀번호 없이 로그인합니다.
명령하는 일
=> fastboot 08M Nano 개발 키트를 UUU 설치 대기 상태로 전환
$ ./install_linux_fw_uuu.sh개발 PC에서 기본 펌웨어 이미지 설치
=> run install_linux_fw_sdmicroSD 카드의 펌웨어 이미지 설치

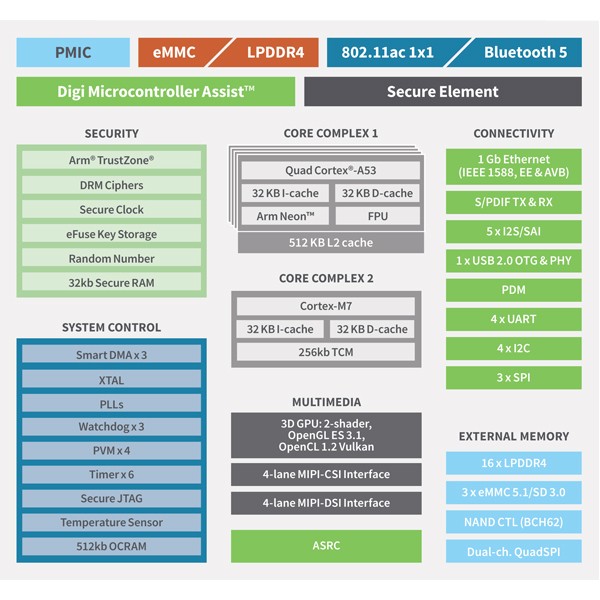

Digi ConnectCore 8M Nano - 모듈 내부 기능 블록을 나타낸 구성도
모듈 내부 기능 블록을 나타낸 구성도

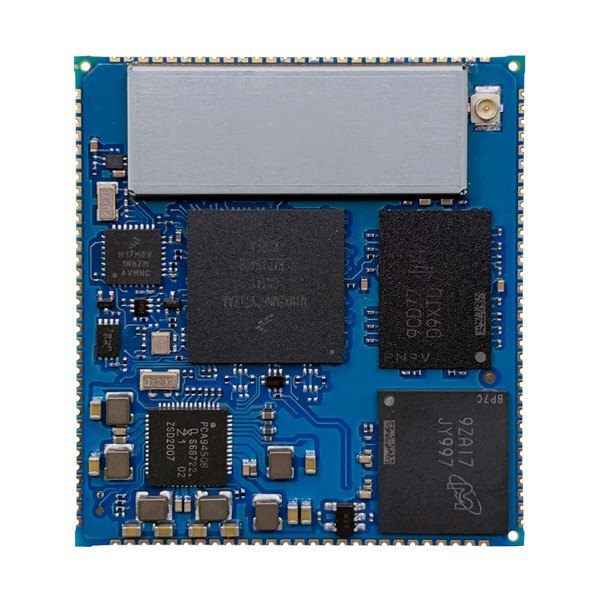

Digi ConnectCore 8M Nano - 위에서 본 모듈 기판의 부품 배치 모습
위에서 본 모듈 기판의 부품 배치 모습

8M Nano 사양

i.MX 8M Nano 구성 사양

항목사양
프로세서NXP i.MX 8M Nano
애플리케이션 코어Cortex-A53 최대 4개, 1.4 GHz
실시간 코어Cortex-M7 600 MHz
eMMC최대 8 GB
LPDDR4최대 1 GB (16비트)
PMICNXP PCA9450A
GPUGC7000UL (OpenCL, Vulkan), 셰이더 2개, 123 Mtriangle/s, 0.8 Gpixel/s, 12.8 GFLOPS, OpenGL ES 1.1/2.0/3.0
디스플레이LCDIF 1080p60, MIPI DSI 4레인
카메라MIPI CSI 4레인
USBUSB 2.0 OTG 1개
SD/MMCuSDHC 3개
UART / I2C / SPI4개 / 4개 / 3개 + Quad SPI 1개
오디오SAI 5개, S/PDIF 입출력, PDM 8채널
기타 입출력PWM 10채널, 16비트 ADC(최대 20채널), GPIO 최대 112개
이더넷1포트 10/100/1000 Mbps + AVB (유선 SKU)
BluetoothBluetooth 5
크기 (L × W × H)40 × 45 × 3.5 mm
패키지LGA-474, 1.27 mm 피치, 캐슬레이티드 비아 118개
운영체제Digi Embedded Yocto Linux
동작 온도산업용 -40 ~ 85 °C (사용 환경과 외함·시스템 설계에 따라 다름)
보관 온도 / 습도-50 ~ 125 °C / 5 ~ 90% (비응축)
보안Digi TrustFence, TRNG, TrustZone, 보안 RTC, 보안 JTAG, Secure Element

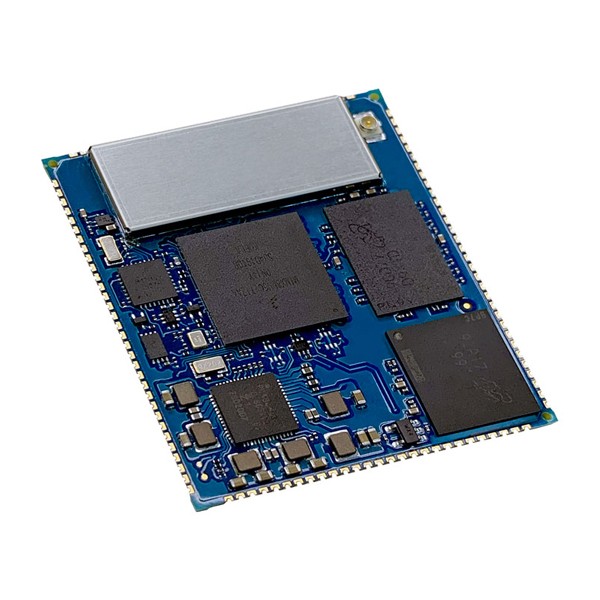

Digi ConnectCore 8M Nano - 방열판과 칩이 실장된 소형 모듈 상단 모습
방열판과 칩이 실장된 소형 모듈 상단 모습

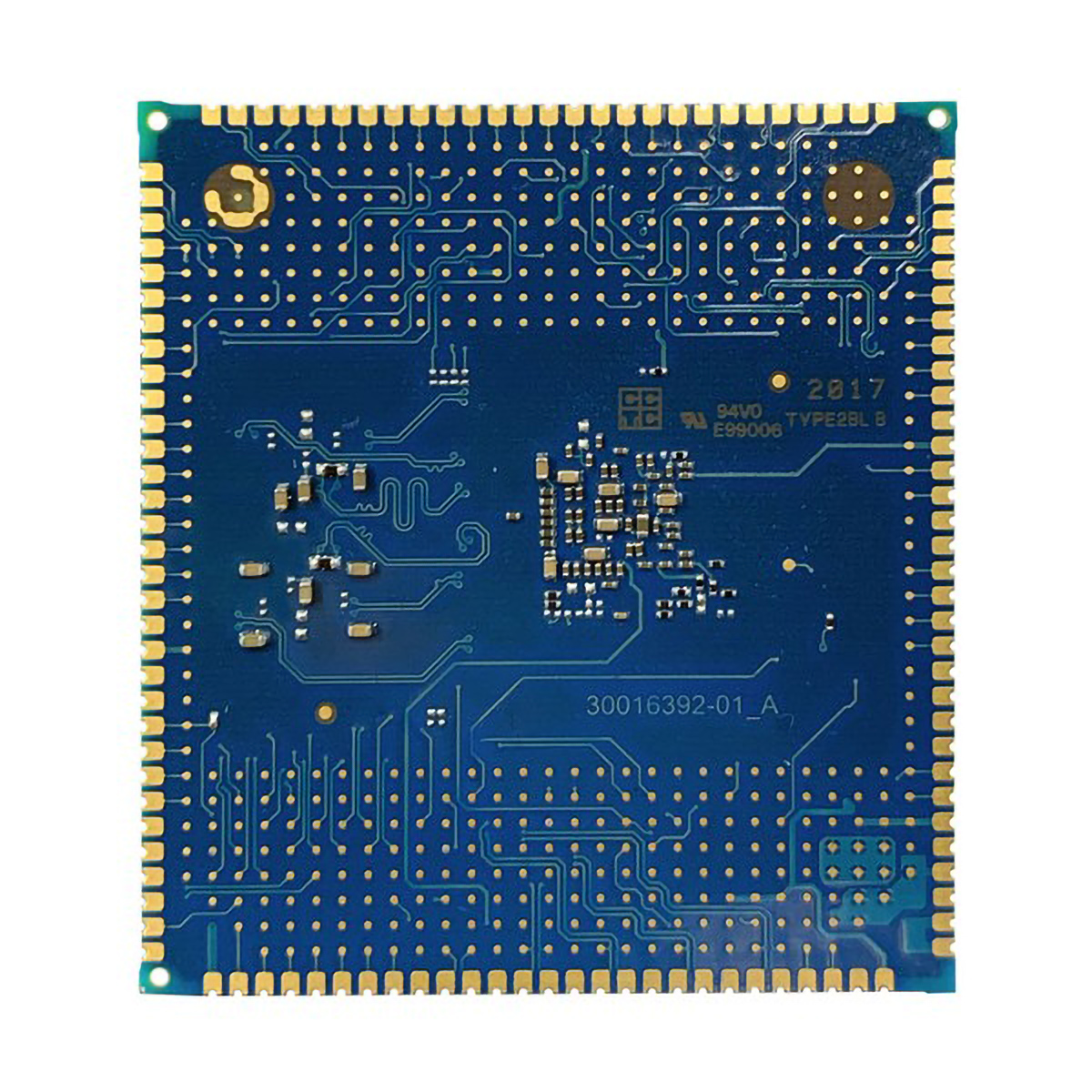

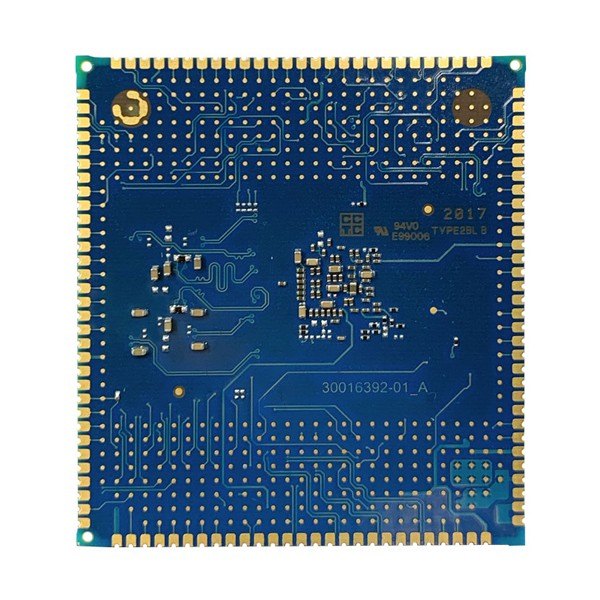

Digi ConnectCore 8M Nano - 모듈 뒷면의 접점 패드가 늘어선 모습
모듈 뒷면의 접점 패드가 늘어선 모습

활용 분야

배터리·열 설계가 중요한 단말

  • 저전력 엣지 장비 — 전력 효율이 중요한 현장 단말에 맞는 구성입니다.
  • 원격 관리 단말 — Digi ConnectCore Cloud Services로 원격 접속, 기기 관리, OTA 업데이트를 구성합니다.
