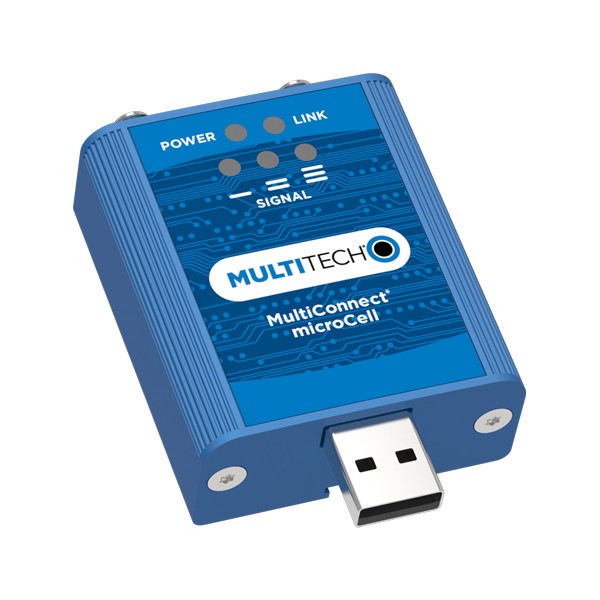

MultiTech MultiConnect® microCell LTE USB 셀룰러 모뎀

MultiTech MultiConnect® microCell LTE USB 셀룰러 모뎀

MODEL
MultiConnect® microCell
브랜드
MultiTech

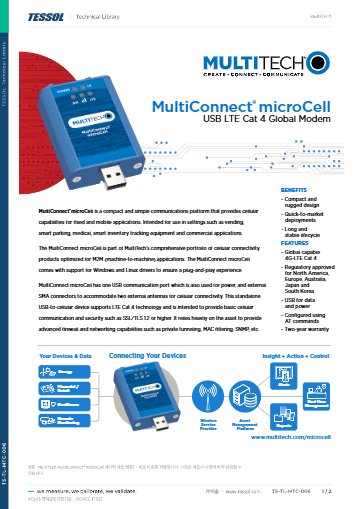

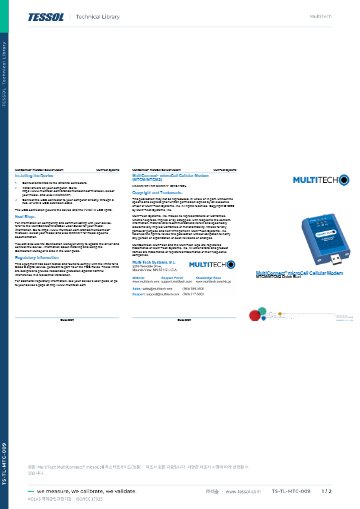

제품 자료
제품문의 구매하기

산업용 PC에 USB로
LTE 연결을 더하는 모뎀

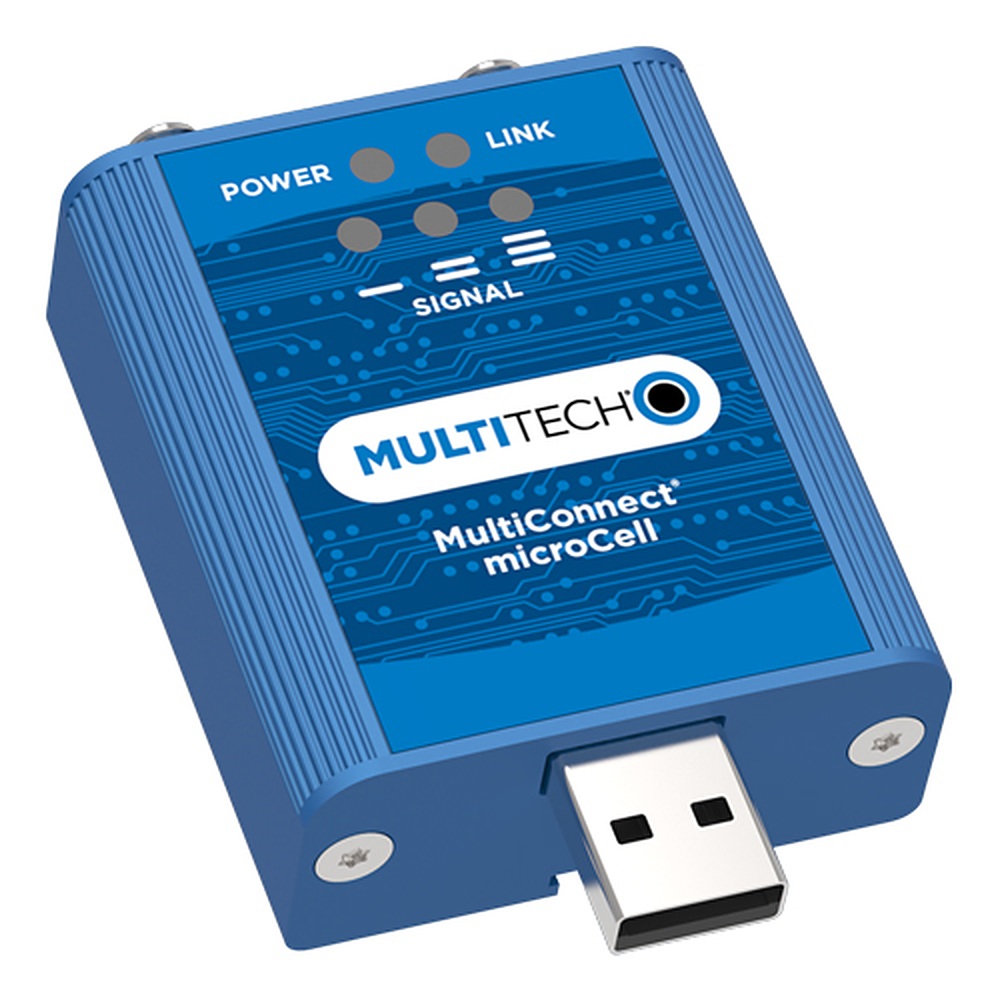

MultiTech MultiConnect microCell LTE USB 셀룰러 모뎀

견적 받기

MultiTech MultiConnect microCell(MTCM 시리즈, LTE USB 셀룰러 모뎀)은 USB 포트 하나로 전원과 데이터를 받는 소형 모뎀으로, 산업용 PC와 게이트웨이에 4G-LTE Cat 4·Cat 1 셀룰러 연결을 추가합니다.

CDC ACM 호환이라 Windows와 Linux에서 별도 설정 없이 인식되고, 알루미늄 케이스는 -40~+85 °C 동작과 MIL-STD-810G 진동 시험 기준을 충족합니다. 이 모뎀은 (주)테솔이 국내에 공식 공급합니다.

USB 1개

전원과 데이터 겸용

Cat 1 ~ Cat 6

LTE 모델 구성

SMA 2개

외장 안테나 커넥터

2년

보증 기간

특징

USB 연결 모뎀의
설치·관리 기능

핵심 특징현장에서 달라지는 점
CDC ACM 플러그 앤 플레이드라이버 설치 없이 꽂으면 인식되어 현장 개통 시간이 짧아집니다.
Windows·Linux 드라이버산업용 PC와 임베디드 리눅스 보드를 같은 모뎀으로 지원합니다.
TCP/IP·UDP/IP 스택 내장호스트의 네트워크 스택 부담이 줄어 소형 장비에서도 셀룰러 통신을 처리할 수 있습니다.
SSL/TLS 1.2 이상원격 장비와 서버 사이의 통신을 암호화합니다.

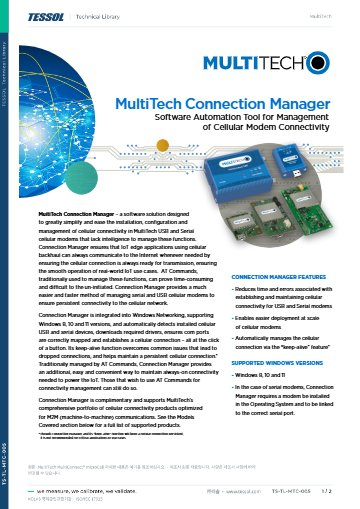

MultiTech Connection Manager연결 설치와 상태 관리를 한 도구에서 처리합니다.
CBRS 모델(밴드 48)사설 LTE(OnGo) 네트워크에 접속하는 현장에 대응합니다.

설치 설계

USB 전원과
안테나 배치

안테나 두 개의 역할

외장 SMA 커넥터가 2개라 주 안테나와 보조 안테나를 서로 떨어뜨려 장착하면 수신 다이버시티와 MIMO 효과를 얻을 수 있습니다. 전원은 USB 5 V로 공급되므로 호스트 USB 포트의 허용 전류를 먼저 확인하고, 금속 함체 안에 설치할 때는 안테나를 함체 밖으로 인출하세요.

모델 선택

LTE 등급과 지역으로
나뉘는 microCell 모델

MTCM-L1G2D는 Cat 1 글로벌, MTCM2-L4G1D는 Cat 4 글로벌, MTCM-L4N1D는 미국·캐나다용 Cat 4이며 MTCM2-L6G1은 Cat 6 CBRS(미국) 모델입니다. Cat 4 글로벌 모델은 하향 최대 150 Mbps, 상향 최대 50 Mbps를 지원하므로 영상 전송처럼 대역이 필요한 용도에 맞고, 센서 데이터 위주라면 Cat 1로 충분합니다.

사용 방법

microCell 모뎀
USB 연결과 APN 설정

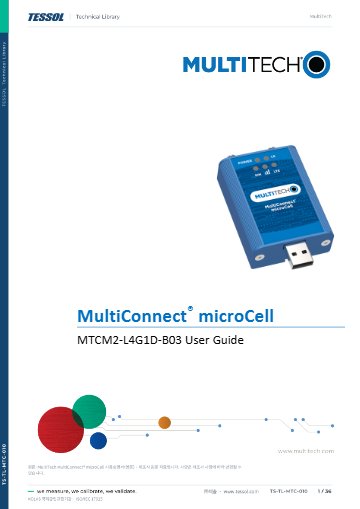

MultiConnect microCell은 USB 포트 하나로 전원과 데이터를 연결하는 모뎀입니다. 터미널에서 AT 명령으로 SIM과 APN, 망 등록 상태를 설정하고 확인합니다. MTCM2-L6G1 설정 안내서는 Windows용 MultiTech Connection Manager 설치도 안내합니다.

소프트웨어·도구하는 일
AT 명령 (터미널 프로그램)SIM 확인, APN 설정, 신호 세기와 망 등록 확인
MultiTech Connection ManagerMTCM2-L6G1 설정 안내서 기준, Windows에서 모뎀 연결 관리
Linux CDC_ACM·CDC_ether 포트/dev/ttyACM0 시리얼 포트와 eth1, eth2 이더넷 포트로 인식

처음 연결하는 순서

순서할 일
1마이크로 SIM을 SIM 슬롯에 접점이 위를 향하게 밀어 넣습니다.
2안테나 두 개를 SMA 커넥터 CELL과 AUX에 손으로 조여 연결하고, 두 안테나가 평행하지 않게 벌려 세웁니다.
3USB 커넥터를 컴퓨터나 전원이 공급되는 허브에 연결하고 POWER LED가 켜지는지 확인합니다.
4Linux에서는 시리얼 포트 /dev/ttyACM0과 이더넷 포트 eth1, eth2가 생깁니다.
5전원을 켠 뒤 10초를 기다렸다가 터미널로 시리얼 포트를 열어 SIM과 신호 세기, 망 등록을 확인합니다. APN이 필요 없는 망에서는 자동 연결이 기본으로 켜져 있어 바로 연결됩니다.
6APN이 필요한 망이면 AT+CGDCONT 명령으로 APN을 설정합니다.

AT 명령 예시

명령하는 일
AT+CGDCONT=1,"IP","APN#"APN 설정 (APN# 자리에 통신사 APN 입력)
AT+CGDCONT?설정한 APN 확인
AT+CIMISIM 확인 (IMSI 조회)
AT+CSQ신호 세기 확인
AT+CEREG?망 등록 확인

명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

Linux에서 셀룰러 인터페이스를 올릴 때는 ifconfig eth1 up 후 udhcpc -i eth1 순서로 주소를 받습니다. 가이드에 따르면 라우팅과 DNS는 직접 설정해야 합니다.

사양

4개 모델 비교와
공통 사양

항목MTCM-L1G2DMTCM2-L4G1DMTCM-L4N1DMTCM2-L6G1
LTE 등급Cat 1Cat 4Cat 4Cat 6 (CBRS)
지역글로벌글로벌미국 · 캐나다미국
CBRS · Private LTE해당 없음해당 없음해당 없음LTE 밴드 48, CBRS 대역 48 + 42 · 43 (OnGo)

시리즈 공통 사양

항목사양
셀룰러4G-LTE Cat 4 / Cat 1
인터페이스USB 포트 1개(데이터 · 전원), CDC ACM 호환(플러그 앤 플레이)
안테나외장 SMA 커넥터 2개
승인FCC, PTCRB, Sprint
CBRS 규격FCC Part 15 · Part 96 (LTE 밴드 48 · CBRS OnGo용 최종 사용자 장치)
프로토콜 · 보안TCP/IP · UDP/IP 스택 내장, SSL/TLS 1.2 이상
드라이버 · 소프트웨어Windows, Linux 드라이버, MultiTech Connection Manager
운영체제Windows 7/8/8.1 및 10, Linux 2.6.x 이상
보증2년 (5년 연장 가능)
MTCM2-L4G1D 표준3GPP Release 11, 하향 최대 150 Mbps / 상향 최대 50 Mbps, Rx 다이버시티 · MIMO DL 2x2
MTCM2-L4G1D LTE FDD 밴드B1 (2100), B2 (1900), B3 (1800), B4 (AWS 1700), B5 (850), B7 (2600), B8 (900), B12/B13 (700), B18 (850), B19 (850), B20 (800), B25 (1900), B26 (850), B28 (700)
MTCM2-L4G1D LTE TDD 밴드B38 (2600), B39 (1900), B40 (2300), B41 (2500)
MTCM2-L4G1D 3G UMTS 밴드B1 (2100), B2 (1900), B4 (AWS 1700), B5 (850), B6 (800), B8 (900), B19 (850)
MTCM2-L4G1D 2G GSM 밴드B2 (1900), B3 (1800), B5 (850), B8 (900)
전원USB 5 V
RF 커넥터외장 50 Ω SMA (암)
SIM마이크로 SIM (3FF), 1.8 V · 3 V
USB 커넥터USB Type A
크기 · 무게6.22 x 4.54 x 1.98 cm (2.45 x 1.79 x 0.78 in) · 0.227 kg (0.5 lb)
케이스알루미늄
동작 · 보관 온도-40 – +85 °C
상대 습도15 % – 85 %, 동작 및 보관
규격CE, RED, FCC, RCM, IC, JATE/TELEC, UKCA · 안전 IEC 60950-1 2nd ED, IEC 62368-1
품질 시험MIL-STD-810G (고온, 저온, 저온 유지, 랜덤·정현파 진동) · SAE J1455 (랜덤·정현파 진동)

활용 분야

USB 셀룰러 연결이
필요한 설비

  • 자판기 — 자판기 상태 데이터를 셀룰러로 전송합니다.
  • 스마트 주차 — 주차 설비의 데이터를 원격으로 전달합니다.
  • 물품 추적 — 추적 장비의 위치와 상태를 셀룰러로 전송합니다.
  • 상업용 원격 장비 — 떨어진 장비의 데이터를 수집합니다.
  • 고정 무선망 — 고정 설치 장비에 셀룰러 연결을 추가합니다.

선택 가이드

사용 지역과 속도에 맞는
MTCM 모델 선택

이럴 때 (사용 조건)권장 모델선택 이유
센서 데이터를 글로벌 지역에서 전송할 때MTCM-L1G2DLTE Cat 1 글로벌 모델입니다.
영상 등 대역이 필요한 글로벌 현장일 때MTCM2-L4G1DLTE Cat 4로 하향 최대 150 Mbps를 지원합니다.
미국·캐나다에서만 운용할 때MTCM-L4N1D미국·캐나다용 Cat 4 모델입니다.
사설 LTE(CBRS)에 접속할 때MTCM2-L6G1LTE 밴드 48과 CBRS 대역을 지원합니다.

구성·옵션

모델별
구성 항목

모델사양
MTCM-L1G2DLTE Cat 1, 글로벌
MTCM2-L4G1DLTE Cat 4, 글로벌
MTCM-L4N1DLTE Cat 4, 미국 · 캐나다
MTCM2-L6G1LTE Cat 6, CBRS (미국)
MTCM2-L4G1D-B03-KITCat 4 글로벌 모델, 셀룰러 안테나 2개 포함 키트
