원격 설비의 감시 데이터를
LTE로 보내는 산업용 모뎀

MultiTech MultiConnect Cell 100 셀룰러 모뎀

견적 받기

MultiTech MultiConnect Cell 100(MTC 시리즈, 산업용 LTE 셀룰러 모뎀)은 USB 또는 RS-232 시리얼로 연결하는 알루미늄 케이스 모뎀입니다. LTE Cat 4와 LTE Cat M1 모델이 있으며 태양광 인버터·탱크·펌프 같은 원격 설비의 감시 데이터를 전송합니다.

MIL-STD-810G 군용 규격과 SAE J1455 진동·충격 시험을 거친 설계이며, 지역별 승인을 마쳐 배포 일정이 짧아집니다. 통신은 SSL/TLS로 보호합니다. 이 모뎀은 (주)테솔이 국내에 공식 공급합니다.

Cat 4 · M1

LTE 두 가지 방식

USB · RS-232

두 가지 연결 방식

2년

보증 기간 (5년 연장)

MIL-STD-810G

진동·충격 시험 기준

특징

산업용 셀룰러 모뎀의
핵심 기능

핵심 특징현장에서 달라지는 점
지역별 승인 완료승인 절차를 별도로 밟지 않아 출시 기간이 줄어듭니다.
군용·SAE 시험을 거친 설계진동이 있는 차량과 옥외 설비에서도 연결이 유지됩니다.
긴 수명 주기장기 운영 설비에서 같은 모델을 오래 유지해 교체 부담이 줄어듭니다.
SSL/TLS 지원원격 설비와 서버 사이 통신을 암호화합니다.
USB 또는 RS-232 연결PLC·계측기의 시리얼 포트와 PC의 USB 포트 중 현장에 맞는 방식으로 연결합니다.
Connection Manager연결 설치와 구성을 한 도구에서 처리합니다.

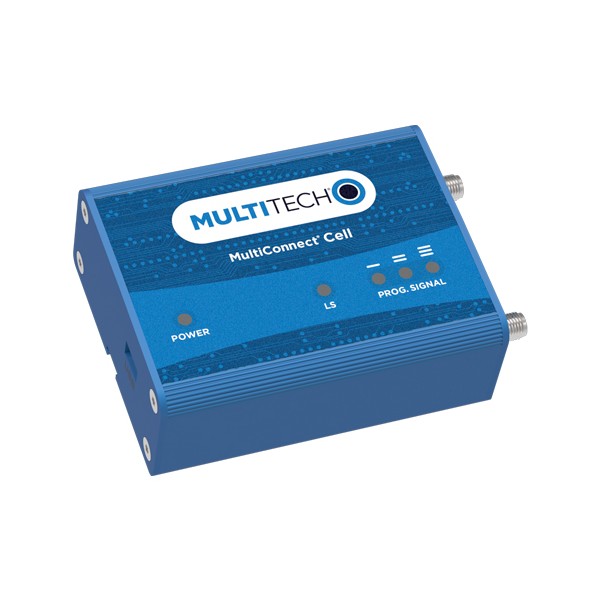

MultiTech MultiConnect® Cell 100 시리즈 - 파란색 셀룰러 모뎀의 상단 외형
파란색 셀룰러 모뎀의 상단 외형

모델 구분

Cat 4와 Cat M1
선택 기준

전송량에 따른 LTE 등급 선택

LTE Cat M1(MTC-MNA1)은 소량의 데이터를 저전력으로 보내는 계측·검침에 맞고, LTE Cat 4(MTC-LNA4, MTC-LEU4)는 하향 최대 150 Mbps, 상향 최대 50 Mbps를 지원해 화상이나 대용량 로그를 전송하는 설비에 알맞습니다. RS-232 모델은 별도 7~32 VDC 전원 입력을 받으므로 전원 설비 유무도 모델 선택 기준입니다.

사용 방법

MTC 시리즈 모뎀
연결과 AT 명령 예시

MultiConnect Cell 100은 USB 또는 RS-232로 PC나 장비에 연결하고, Windows에서는 MultiTech Connection Manager로 셀룰러 연결을 설정합니다. 터미널에서 AT 명령으로 APN과 데이터 연결을 설정할 수도 있습니다.

소프트웨어·도구하는 일
MultiTech Connection ManagerWindows 8·10용. 모뎀 감지, 드라이버 설치, 셀룰러 연결 관리(제조사 페이지에 지원 종료 표기)
터미널 프로그램AT 명령으로 모뎀 상태 확인과 APN 설정

처음 연결하는 순서

순서할 일
1안테나를 연결합니다. 사용자 가이드는 통신사가 허가하지 않았다면 안테나 두 개를 모두 연결하도록 안내합니다.
2SIM을 SIM 슬롯에 접점이 아래를 향하게 밀어 넣습니다.
3USB 모델을 쓸 때는 Connection Manager 설치 중 모뎀 드라이버 항목을 선택하고, 드라이버 설치를 마친 뒤에 모뎀을 연결하세요.
4USB 모델은 USB 케이블로 PC에 연결하고, 시리얼 모델은 RS-232 케이블을 호스트의 시리얼 포트에 연결한 뒤 전원 공급 장치를 연결합니다.
5전원을 켠 뒤 10초를 기다렸다가 시리얼 115,200 bps, 데이터 비트 8, 패리티 없음, 정지 비트 1, 하드웨어 흐름 제어로 터미널을 열고 AT를 입력해 OK 응답을 확인합니다.
6통신사 APN을 설정하고 데이터 연결을 활성화한 뒤 신호 세기와 망 등록 상태를 확인합니다.

AT 명령 예시

명령하는 일
AT통신 확인 (OK 응답)
AT+CGDCONT=1,"IPV4V6","apnname"APN 설정 (apnname 자리에 통신사 APN 입력)
AT+CFUN=1,1설정 후 무선부 재시작
AT#SGACT=1,1데이터 연결 활성화 (Verizon 망은 AT#SGACT=3,1)
AT+CSQ신호 세기 확인 (패킷 데이터 연결에는 rssi 10 이상 필요)
AT+CEREG?망 등록 확인 (+CEREG: 0,1 또는 0,5면 등록)

명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

모뎀에 전원을 넣은 직후에는 AT 명령이 바로 받아들여지지 않을 수 있으므로 10초 정도 기다린 뒤 입력하세요. Verizon 망을 쓰는 경우에는 데이터 연결 명령이 다릅니다.

사양

3개 모델 비교와
공통 사양

항목MTC-MNA1MTC-LNA4MTC-LEU4
LTE 등급Cat M1Cat 4Cat 4
지역미국미국 · 캐나다유럽 · 영국
LTE 밴드B2 (1900), B4 (AWS 1700), B12 (700), B13 (700)B12/B13 (700), B5 (850), B4 (AWS 1700), B2 (1900)B1 (2100), B3 (1800), B7 (2600), B8 (900), B20 (700)
3G · 2G해당 없음3G: B5 (850), B2 (1900)3G: B1 (2100), B8 (900) · 2G: B3 (1800), B8 (900)
Rx 다이버시티 · MIMO해당 없음Rx 다이버시티 · MIMO DL 2x2미지원
무선 규격FCC Class B, ICFCC Class B, ICRED
망 승인PTCRBPTCRB해당 없음

시리즈 공통 사양

항목사양
셀룰러4G-LTE Cat 4 (MTC-L4G2D, MTCP-xx), LTE Cat M1 (MTC-MNG6)
인터페이스USB 또는 RS-232 시리얼
인증 범위전 세계 여러 지역 배포용 인증 완료
승인FCC, PTCRB, Industry Canada, RED
견고성견고한 설계, 군용 · SAE 시험
보안SSL/TLS
소프트웨어MultiTech Connection Manager
보증2년 (5년 연장 가능)
3GPPRelease 13
전원USB 모델: USB 5 V · RS-232 모델: 7 – 32 VDC 입력 (USB 5 V도 가능)
RF 커넥터외장 50 Ω SMA (암)
SIM미니 SIM (2FF), 1.8 V · 3 V
USB 커넥터USB Type B 미니 USB
시리얼 · 전원 커넥터DE-9 암 (RS-232 모델) · 2.5 mm 소형 나사 체결 전원 커넥터 (RS-232 모델)
크기 · 무게8.05 x 6.22 x 2.95 cm (3.17 x 2.45 x 1.16 in) · 0.295 kg (0.65 lb)
케이스알루미늄
동작 · 보관 온도-40 – +85 °C (-40 – +185 °F)
상대 습도15 % – 93 % RH, 비응축
품질 시험MIL-STD-810G (고온, 저온, 저온 유지, 랜덤·정현파 진동) · SAE J1455 (랜덤·정현파 진동)

활용 분야

원격 설비 감시
현장

  • 태양광 인버터 — 마이크로 인버터 상태를 원격으로 감시합니다.
  • 탱크·파이프라인 — 탱크와 배관 상태를 멀리서 감시합니다.
  • 미터·펌프·밸브 — 계량기와 펌프, 밸브를 원격으로 감시합니다.
  • 비상 서비스·자판기 — 응급 서비스와 자판기 장비를 연결합니다.
  • 원격 환자 모니터링 — 떨어진 곳의 환자 기기 데이터를 전송합니다.

선택 가이드

전송량과 지역에 맞는
Cell 100 모델

이럴 때 (사용 조건)권장 모델선택 이유
소량 데이터를 저전력으로 보낼 때MTC-MNA1 (Cat M1)저전력 소량 데이터 전송에 맞는 LTE Cat M1 모델입니다.
미국·캐나다에서 일반 LTE 속도가 필요할 때MTC-LNA4 (Cat 4)LTE Cat 4로 하향 최대 150 Mbps를 지원합니다.
유럽·영국에 설치할 때MTC-LEU4 (Cat 4)RED 규격 대응의 유럽·영국용 Cat 4 모델입니다.

구성·옵션

모델·인터페이스
구성

파트 넘버구성지역
MTC-LNA4-B01-xxLTE Cat 4, RS-232 인터페이스미국 · 캐나다
MTC-LNA4-B03 / -B03-KITLTE Cat 4, USB 인터페이스 (KIT는 USB 액세서리 포함)미국 · 캐나다
MTC-LEU4-B01-xxLTE Cat 4, RS-232 인터페이스, EU/UK 액세서리유럽 · 영국
MTC-LEU4-B03 / -B03-KITLTE Cat 4, USB 인터페이스 (KIT는 USB 액세서리 포함)유럽 · 영국
MTC-MNA1-B01-xxLTE Cat M1, RS-232 인터페이스미국
MTC-MNA1-B03 / -B03-KITLTE Cat M1, USB 인터페이스 (USB 케이블 포함 / KIT는 액세서리 포함)미국
접미사 (-xx)공란: 본체만 · -US: 미국 전원, 안테나, RS-232 케이블 · -EU-GB: 유럽·영국 전원, 안테나, RS-232 케이블 · -KIT: 안테나, USB 케이블 (USB 모델)공통
제품 계열 표기 모델Cat 4 모델 MTC-L4G2D · Cat M1 모델 MTC-MNG6공통
