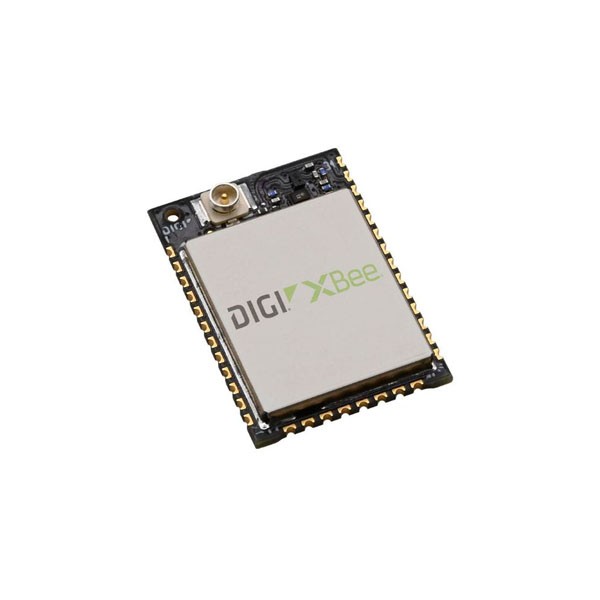

Digi XBee3 BLU, 마이크로 타입

MODEL: BLE 5.4 무선 모듈
브랜드: DIGI

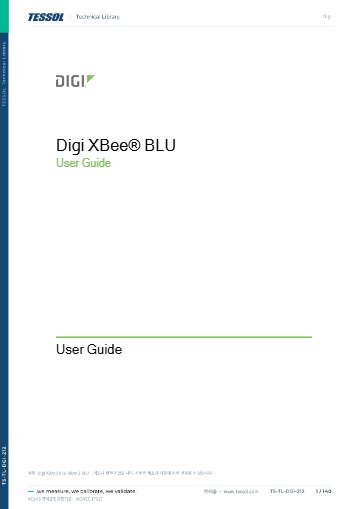

제품 자료: XBee 3 BLU 사용 설명서(영문)

제품문의 구매하기

좁은 기판에 BLE를 더하는
13 x 19 mm 마이크로 모듈

Digi XBee 3 BLU Bluetooth LE 5.4 마이크로 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee 3 BLU 마이크로 모듈(Bluetooth Low Energy 5.4 무선 모듈)은 13 x 19 x 2 mm 크기의 표면 실장형 모듈입니다. EFR32MG SoC에서 1M·2M PHY를 지원하며, 좁은 기판의 소형 장비에 비콘 송신과 BLE 센서 연결 기능을 더할 수 있습니다.

무선 사양은 스루홀 모델과 같아 +8 dBm 송신 출력으로 실외 가시거리 최대 300 m까지 연결합니다. 안테나는 칩·RF 패드·U.FL 가운데 기판 공간에 맞게 고르세요. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

13 x 19 mm

마이크로 모듈 크기

BLE 5.4

1M · 2M PHY 지원

3가지

칩 · RF 패드 · U.FL 안테나

1.2 g

모듈 무게

특징

XBee 3 BLU 마이크로의
실장·보안 기능

핵심 특징	현장에서 달라지는 점
칩·RF 패드·U.FL 안테나	기판 공간과 케이스 재질에 맞춰 내장형과 외부 연결형 가운데 고를 수 있습니다.
MicroPython 내장 실행	센서 처리를 모듈 안에서 실행하므로 소형 장비의 호스트 MCU 부담이 줄어듭니다.
Digi XBee 모바일 앱	스마트폰으로 현장 설정과 펌웨어 업데이트를 처리할 수 있습니다.
비콘과 BLE 센서	신호 송출과 센서 값 수신을 모듈 하나로 구현합니다.
TrustFence 보안 구조	보안 부팅과 하드웨어 암호화 가속으로 펌웨어 변조를 막습니다.
플래시 1 MB, RAM 96 kB	응용 코드와 데이터 버퍼를 모듈 안에 담을 수 있습니다.

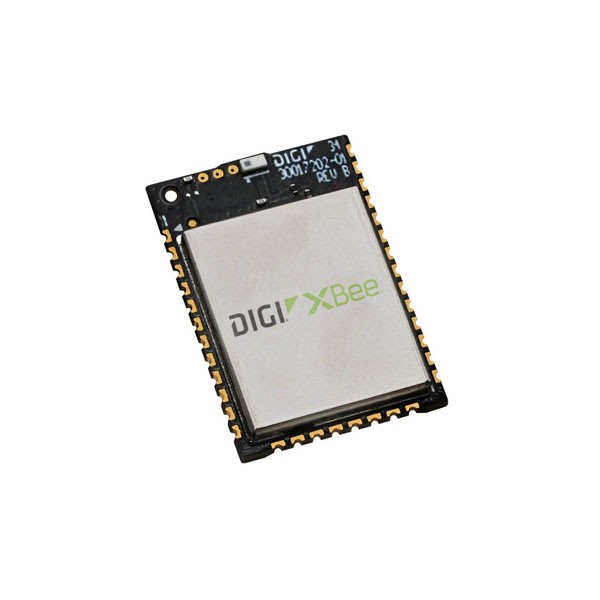

실드 캔에 로고가 인쇄된 마이크로 타입 무선 모듈 상면

실장 설계

BLU 마이크로 안테나별
기판 배치 기준

칩·RF 패드·U.FL의 배치 차이

칩 안테나(CM)는 모듈 자체에 안테나가 있어, 기판 가장자리에 놓고 주변 접지와 금속을 비우면 가장 작게 구성할 수 있습니다. RF 패드(RM)는 별도 안테나를 기판 선로로 연결하는 구조이고, U.FL(UM)은 케이블로 외부 안테나를 연결하므로 금속 케이스에 적합합니다.

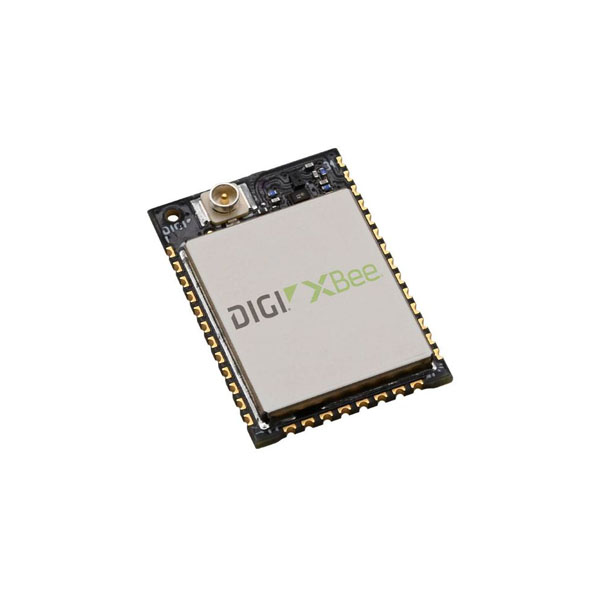

U.FL 안테나 커넥터가 달린 무선 모듈 상면

개발 환경

XK3-B5M-WBT 개발 키트와
설정 도구

마이크로 모듈용 개발 키트 XK3-B5M-WBT에는 칩 안테나 모듈과 XBIB 인터페이스 보드, XBee Studio가 들어 있어 시험 기판을 따로 만들지 않고도 응용 개발을 시작할 수 있습니다. 제품화 단계에서는 API 프레임이나 AT 명령어, 모바일 앱으로 현장에서 설정합니다.

사용 방법

XBee 3 BLU 마이크로
XBee Studio 설정과 앱 연결

XBee 3 BLU 마이크로 모듈은 PC의 Digi XBee Studio에서 설정과 MicroPython 개발을 하고, 현장에서는 Digi XBee Mobile 앱으로 설정을 읽고 바꿉니다. 호스트 MCU는 API 프레임이나 AT 명령으로 모듈을 구성합니다.

소프트웨어·도구	하는 일
Digi XBee Studio	설정 읽기·쓰기(Write all device settings), Bluetooth 설정, MicroPython 개발, 펌웨어 업데이트
Digi XBee Mobile	스마트폰에서 설정 읽기·쓰기, BLE OTA 펌웨어 업데이트, Console
AT 명령·API 프레임	호스트 MCU에서 UART로 설정
MicroPython	모듈 안에서 센서 읽기와 처리 실행

처음 연결하는 순서

순서	할 일
1	XK3-B5M-WBT 키트처럼 마이크로용 XBIB 보드에 모듈을 올리고 USB로 PC에 연결합니다.
2	PC에 XBee Studio를 설치하고 실행하면 연결된 모듈을 자동으로 찾습니다.
3	Settings에서 BI(예: XBee_BLU_1)와 BT Enabled [1]을 설정하고 Write all device settings로 저장하세요.
4	Bluetooth Authentication의 Configure에서 Bluetooth 비밀번호를 정합니다.
5	스마트폰의 Digi XBee Mobile 앱에서 모듈을 고르고 비밀번호를 입력해 설정을 확인하세요.

XBee 3 BLU 명령 모드 예시

명령	하는 일
+++	명령 모드 진입(앞뒤 1초 정지, 응답 OK)
ATNI	노드 이름 읽기
ATNIDevice_1	노드 이름을 Device_1로 설정

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어의 사용자 가이드를 함께 확인하세요.

모듈 이름(BI)을 XBee로 시작하게 지으면 Digi XBee Mobile 앱의 기본 검색 필터에서 그대로 보입니다. 앱에서 접속하려면 먼저 XBee Studio에서 Bluetooth 인증을 설정해야 합니다.

사양

BLE 5.4 마이크로 모듈
상세 사양

항목	사양
무선	Bluetooth Low Energy 5.4 (1M · 2M PHY), Silicon Labs EFR32MG SoC, ISM 2.4 GHz
송신 출력 · 수신 감도	+8 dBm · -97 dBm (1 % PER)
통신 거리	실내 · 도심 최대 15 m (49 ft), 실외 가시거리 최대 300 m (984 ft)
최대 RF 데이터 속도	1 Mbps (1M PHY), 2 Mbps (2M PHY)
공급 전압 · 전류	1.71 – 3.8 V · TX 32 mA (3.3 V, +8 dBm), RX 13.5 mA, 대기 7.5 mA, 슬립 8 µA @ 25 °C
인터페이스 · I/O	UART, SPI · 디지털 I/O 13개, 10비트 ADC 4개 · MicroPython · 플래시 1 MB, RAM 96 kB
동작 온도	-40 – 85 °C (-40 – 185 °F)
채널	40개
구성 방식	API 또는 AT 명령 · 로컬 또는 OTA(무선)
암호화	128/256비트 AES · 재시도 · 확인 응답
식별자	PAN ID 및 주소 · 클러스터 ID와 엔드포인트(선택)
보안	Digi TrustFence(보안 부팅, 하드웨어 암호화 가속, 난수 생성, 보호된 JTAG), 페어링 · 본딩, 암호화된 광고
개발 도구	Digi XBee API 프레임, AT 명령어, MicroPython, Digi XBee Studio, Digi XBee 모바일 앱
기능	비콘, BLE 센서 지원
해외 인증	FCC · IC (북미) · ETSI (유럽)
보증	1년
폼 팩터 · 안테나	마이크로 · 칩 (XB3-24B5CM-J), RF 패드 (XB3-24B5RM-J), U.FL (XB3-24B5UM-J)
크기	13 mm x 19 mm x 2 mm (0.533 x 0.76 x 0.087 in)
무게	1.2 g (0.042 oz)

활용 분야

소형 BLE 장치가
필요한 현장

소형 센서 장치 — 작은 센서 장치에 BLE 통신을 더합니다.
비콘 — 주변 기기에 BLE 비콘 신호를 송출합니다.
BLE 센서 연결 — 블루투스 센서의 값을 모듈로 수신합니다.
소형 임베디드 장비 — 좁은 기판의 장비에 무선 기능을 추가합니다.
현장 설정 장비 — 모바일 앱으로 현장에서 설정하는 장비에 내장합니다.

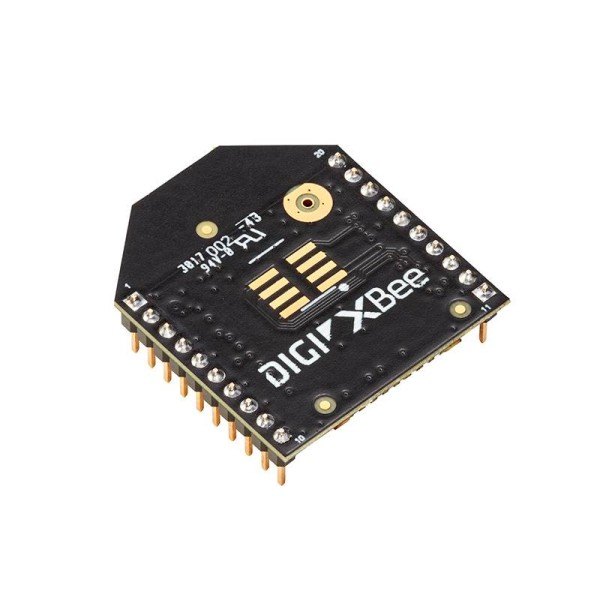

핀과 접점 패드가 보이는 무선 모듈 하면

선택 가이드

안테나와 실장 방식에 맞는
BLU 모델 선택

이럴 때 (설치 조건)	권장 모델	선택 이유
기판 공간이 가장 좁을 때	XB3-24B5CM-J	칩 안테나 내장형이라 외부 부품이 필요 없습니다.

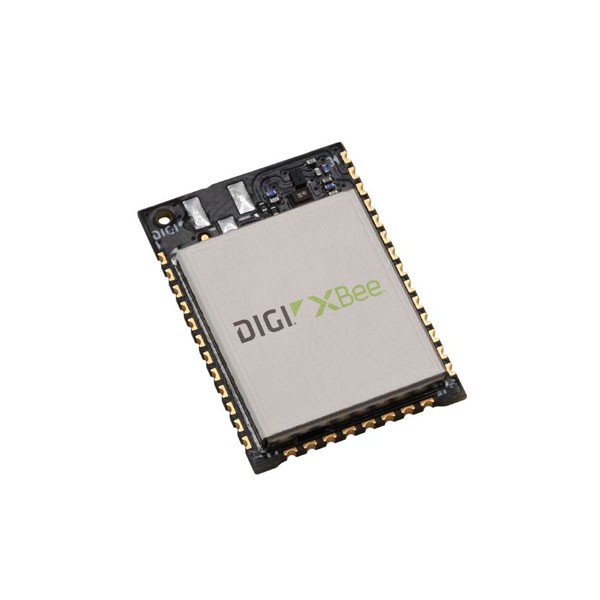

안테나를 따로 연결할 때	XB3-24B5RM-J	RF 패드에서 기판 선로로 안테나를 연결합니다.
금속 케이스에 외부 안테나를 달 때	XB3-24B5UM-J	U.FL 커넥터로 케이스 밖 안테나에 연결합니다.
소켓에 꽂는 스루홀이 필요할 때	XBee 3 BLU 스루홀	2.438 x 2.761 cm 핀 장착형이라 소켓에 꽂아 사용합니다.

구성·옵션

BLU 마이크로 파트 넘버와
개발 키트

파트 넘버	안테나 · 구성
XB3-24B5CM-J	칩 안테나 · 마이크로
XB3-24B5RM-J	RF 패드 · 마이크로
XB3-24B5UM-J	U.FL · 마이크로
XK3-B5M-WBT	마이크로 모듈 개발 키트 (칩 안테나 모듈, XBIB 인터페이스 보드, XBee Studio 포함)
XBIB-C-MMT	마이크로용 XBee 3 USB-C 개발 보드

Digi 무선 설계 서비스는 맞춤 설계와 구성, 인증을 지원합니다.

BLU 마이크로와 함께 보는
XBee 제품

XBee 3 BLU 마이크로의 안테나는 어떻게 선택합니까?
기판 공간이 좁다면 칩 안테나(CM), 외부 안테나가 필요하다면 U.FL(UM)을 선택하세요. RF 패드(RM)는 안테나를 기판 선로로 따로 연결할 때 고릅니다.
마이크로 모듈은 스루홀 모델과 사양이 다릅니까?
무선 사양은 같고 크기와 실장 방식이 다릅니다. 마이크로 모듈은 1.2 g으로 스루홀 모듈(3.1 g)보다 가볍습니다.
BLU 마이크로용 개발 키트가 있습니까?
네, 마이크로용 개발 키트 XK3-B5M-WBT가 있습니다. 칩 안테나 모듈과 XBIB 인터페이스 보드, XBee Studio로 구성됩니다.
통신 거리는 어떤 조건의 값입니까?
실내·도심 15 m(49 ft)와 실외 가시거리 300 m(984 ft)는 자유 공간을 기준으로 한 값입니다. 실제 거리는 안테나 방식과 설치 환경에 따라 달라집니다.
