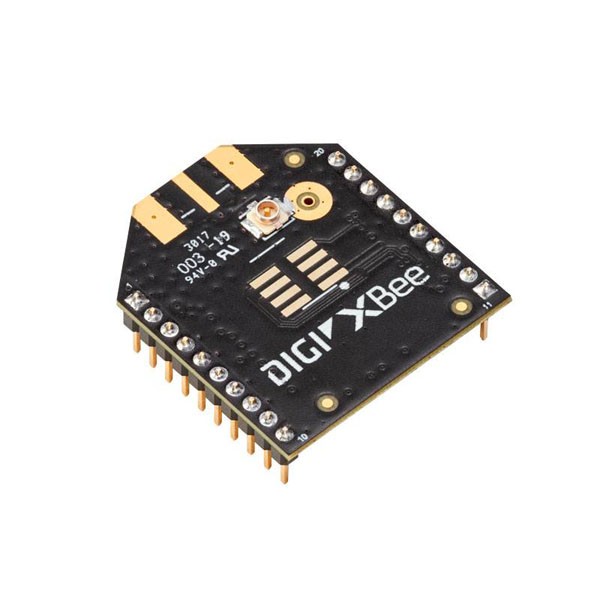

Digi XBee3 BLU, TH 타입

MODEL: BLE 5.4 무선 모듈
브랜드: DIGI

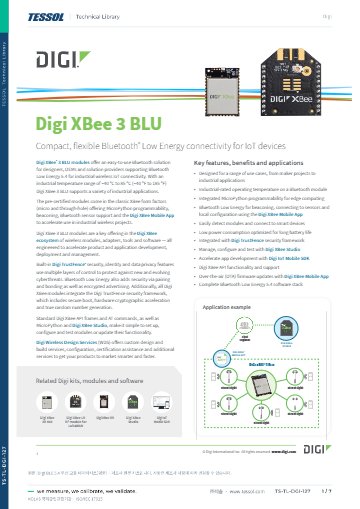

제품 자료: 데이터시트(영문)

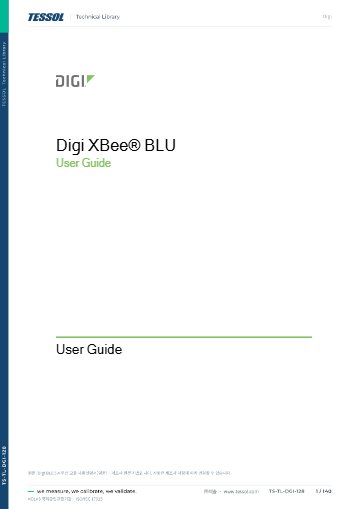

사용설명서(영문)

제품문의 구매하기

호스트 MCU 없이 센서 노드를
구성하는 BLE 스루홀 모듈

Digi XBee 3 BLU Bluetooth LE 5.4 스루홀 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee 3 BLU 스루홀 모듈(Bluetooth Low Energy 5.4 무선 모듈)은 Silicon Labs EFR32MG SoC에서 1M·2M PHY를 지원하는 2.438 x 2.761 cm 스루홀 모듈입니다. 기판 소켓에 꽂아 비콘 송신과 BLE 센서 연결 기능을 구현할 수 있습니다.

+8 dBm 송신 출력으로 실외 가시거리 최대 300 m까지 연결하고, 모듈 안에서 MicroPython을 실행하므로 호스트 MCU 없이도 센서 노드를 구성할 수 있습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

BLE 5.4

1M · 2M PHY 지원

13개

디지털 I/O 핀

1.71 ~ 3.8 V

공급 전압 범위

8 µA

25 °C 슬립 전류

특징

XBee 3 BLU 스루홀 BLE 모듈의
설정·보안 기능

핵심 특징	현장에서 달라지는 점
MicroPython 내장 실행	센서 읽기와 간단한 제어를 모듈 안에서 처리하므로 호스트 MCU 비용이 줄어듭니다.
Digi XBee 모바일 앱 설정	스마트폰 하나로 현장에서 모듈 설정과 펌웨어 업데이트를 마칠 수 있습니다.
비콘과 BLE 센서 연결	주변 기기에 신호를 송출하고 블루투스 센서의 값을 직접 수신합니다.
페어링·본딩과 암호화 광고	허가되지 않은 기기의 접속과 광고 패킷 열람을 차단합니다.
TrustFence 보안 구조	보안 부팅과 보호된 JTAG로 모듈 펌웨어의 변조를 막습니다.
-40 ~ 85 °C 동작	옥외 함체와 공조가 없는 설비실에서도 동작합니다.

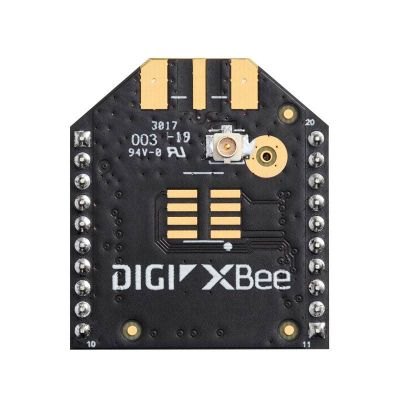

안테나 커넥터가 있는 무선 모듈 기판 모습

안테나 선택

BLU 스루홀 U.FL·PCB 안테나
선택 기준

UT 모델과 PT 모델의 설치 조건

외부 안테나가 필요한 금속 케이스라면 U.FL 커넥터형(XB3-24B5UT-J)을, 케이스가 플라스틱이고 기판 공간이 한정되어 있다면 PCB 안테나형(XB3-24B5PT-J)을 선택하세요. PCB 안테나 주변에 금속 부품과 접지면을 두지 않아야 실외 300 m 기준 성능에 가까워집니다.

개발 환경

XBee Studio 개발 도구와
MicroPython

펌웨어와 MicroPython 응용은 Digi XBee Studio에서 개발하고, 현장에서는 API 프레임이나 AT 명령어, 모바일 앱으로 구성합니다. 모듈 내부 코드를 쓰지 않는 구조라면 호스트가 UART로 API 프레임을 주고받는 방식이 일반적입니다.

PCB 안테나와 RF 커넥터가 있는 TH 타입 모듈

사용 방법

XBee 3 BLU 스루홀
Bluetooth 설정과 명령 예시

XBee 3 BLU 스루홀 모듈은 Digi XBee Studio에서 펌웨어와 MicroPython 응용을 다루고, 현장에서는 API 프레임, AT 명령, Digi XBee Mobile 앱으로 구성합니다. 모듈 내부 코드를 쓰지 않는 설계라면 호스트가 UART로 API 프레임을 주고받습니다.

소프트웨어·도구	하는 일
Digi XBee Studio	설정 읽기·쓰기(Write all device settings), Bluetooth 설정, MicroPython 개발, 펌웨어 업데이트
Digi XBee Mobile	스마트폰에서 설정 읽기·쓰기, BLE OTA 펌웨어 업데이트, Console
AT 명령·API 프레임	호스트 MCU에서 UART로 설정
MicroPython	모듈 안에서 센서 읽기와 처리 실행

처음 연결하는 순서

순서	할 일
1	전원을 끈 XBIB-C 스루홀 보드에 모듈을 꽂고 USB-C로 PC에 연결합니다.
2	PC에 XBee Studio를 설치하고 실행하면 연결된 모듈을 자동으로 찾습니다.
3	Settings에서 BI(예: XBee_BLU_1)와 BT Enabled [1]을 설정하고 Write all device settings로 저장하세요.
4	Bluetooth Authentication의 Configure에서 Bluetooth 비밀번호를 정합니다.
5	스마트폰의 Digi XBee Mobile 앱에서 모듈을 고르고 비밀번호를 입력해 설정을 확인하세요.

XBee 3 BLU 명령 모드 예시

명령	하는 일
+++	명령 모드 진입(앞뒤 1초 정지, 응답 OK)
ATNI	노드 이름 읽기
ATNIDevice_1	노드 이름을 Device_1로 설정

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어의 사용자 가이드를 함께 확인하세요.

모듈 이름(BI)을 XBee로 시작하게 지으면 Digi XBee Mobile 앱의 기본 검색 필터에서 그대로 보입니다. 앱에서 접속하려면 먼저 XBee Studio에서 Bluetooth 인증을 설정해야 합니다.

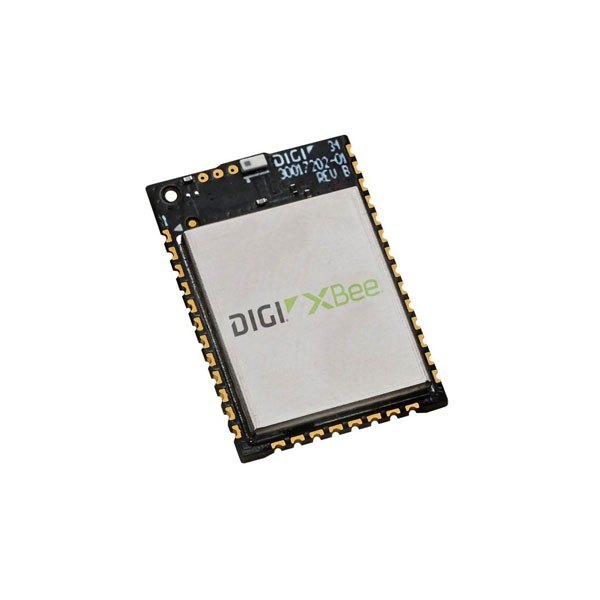

실드 케이스가 보이는 표면 실장형 무선 모듈 외형

사양

BLE 5.4 스루홀 모듈
상세 사양

항목	사양
무선	Bluetooth Low Energy 5.4 (1M · 2M PHY), Silicon Labs EFR32MG SoC, ISM 2.4 GHz
송신 출력 · 수신 감도	+8 dBm · -97 dBm (1 % PER)
통신 거리	실내 · 도심 최대 15 m (49 ft), 실외 가시거리 최대 300 m (984 ft)
최대 RF 데이터 속도	1 Mbps (1M PHY), 2 Mbps (2M PHY)
공급 전압 · 전류	1.71 – 3.8 V · TX 32 mA (3.3 V, +8 dBm), RX 13.5 mA, 대기 7.5 mA, 슬립 8 µA @ 25 °C
인터페이스 · I/O	UART, SPI · 디지털 I/O 13개, 10비트 ADC 4개 · MicroPython · 플래시 1 MB, RAM 96 kB
동작 온도	-40 – 85 °C (-40 – 185 °F)
채널	40개
구성 방식	API 또는 AT 명령 · 로컬 또는 OTA(무선)
암호화	128/256비트 AES · 재시도 · 확인 응답
식별자	PAN ID 및 주소 · 클러스터 ID와 엔드포인트(선택)
보안	Digi TrustFence(보안 부팅, 하드웨어 암호화 가속, 난수 생성, 보호된 JTAG), 페어링 · 본딩, 암호화된 광고
개발 도구	Digi XBee API 프레임, AT 명령어, MicroPython, Digi XBee Studio, Digi XBee 모바일 앱
기능	비콘, BLE 센서 지원
해외 인증	FCC · IC (북미) · ETSI (유럽)
보증	1년
폼 팩터 · 안테나	스루홀 · U.FL (XB3-24B5UT-J), PCB 안테나 (XB3-24B5PT-J)
크기	2.438 cm x 2.761 cm (0.96 x 1.087 in)
무게	3.1 g (0.109 oz)

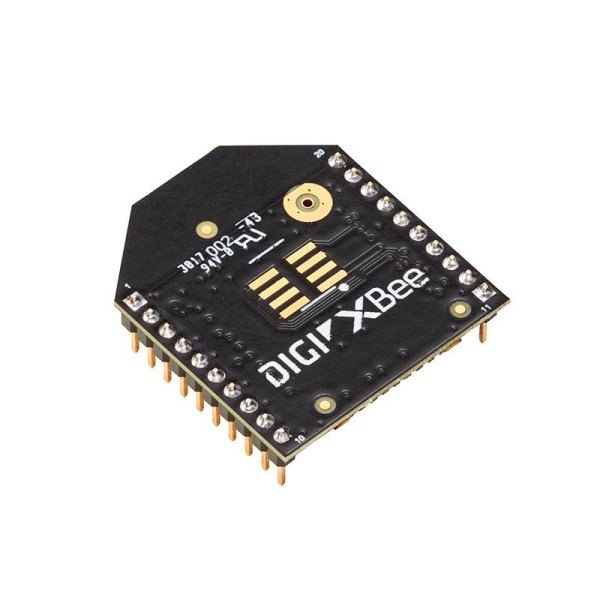

관통 핀이 보이는 TH 타입 모듈 뒷면

활용 분야

BLU 스루홀 모듈이
쓰이는 BLE 장치

비콘 — 주변 기기에 BLE 비콘 신호를 송출합니다.
BLE 센서 연결 — 블루투스 센서의 값을 모듈로 수신합니다.
현장 설정 — 모바일 앱으로 설정하는 장비에 적용합니다.
임베디드 제품 — 기기에 BLE 기능을 추가합니다.
산업용 장비 — 산업 온도 범위에서 사용하는 장비에 적용합니다.

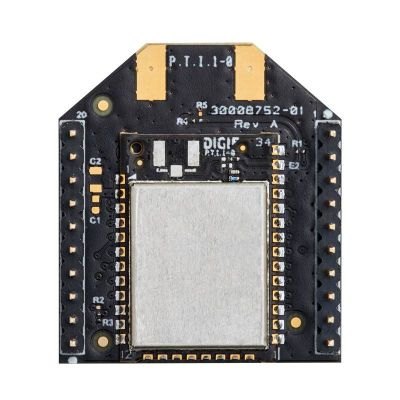

금속 실드가 덮인 무선 모듈 기판 모습

선택 가이드

안테나·형태에 맞는
XBee 3 BLU 모델 선택

이럴 때 (설치 조건)	권장 모델	선택 이유
금속 케이스에 외부 안테나를 달 때	XB3-24B5UT-J	U.FL 커넥터로 케이스 밖 안테나에 연결합니다.
플라스틱 케이스에 안테나 없이 설치할 때	XB3-24B5PT-J	PCB 안테나 내장형이라 외부 안테나 부품 없이 설치합니다.
기판 공간이 매우 좁을 때	XBee 3 BLU 마이크로	13 x 19 x 2 mm 마이크로 형태라 좁은 기판에도 들어갑니다.

구성·옵션

BLU 스루홀 파트 넘버와
개발 액세서리

파트 넘버	안테나 · 형태
XB3-24B5UT-J	U.FL 커넥터 · 스루홀
XB3-24B5PT-J	PCB 안테나 · 스루홀
XK3-B5M-WBT	마이크로 모듈 개발 키트 (칩 안테나 모듈, XBIB 인터페이스 보드, XBee Studio 포함)
A24-HABUF-P5I	2.4 GHz 반파장 다이폴 안테나, 2.1 dBi, 관절형
DC-ANT-24DT	2450 MHz 탁상형 안테나, 케이블 0.5 m
76000956	Grove 커넥터 개발 보드, XBee 스루홀 소켓

Digi 무선 설계 서비스는 맞춤 설계와 구성, 인증을 지원합니다.

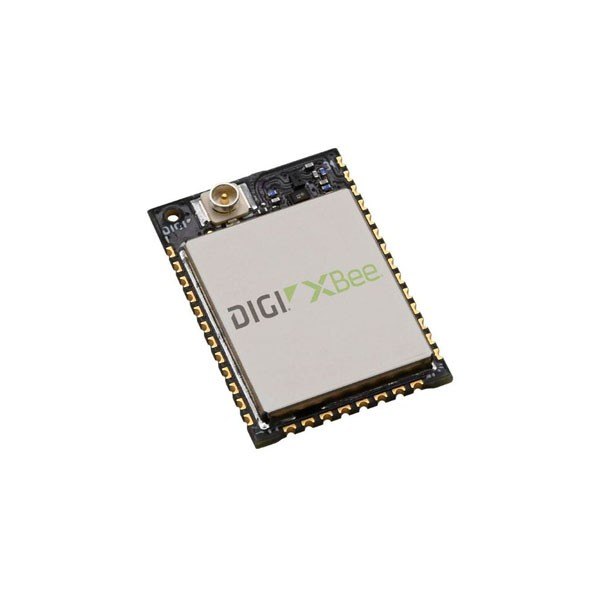

RF 커넥터가 달린 무선 모듈을 비스듬히 본 모습

BLU 스루홀과 비교할
XBee 제품

XBee 3 BLU 스루홀은 U.FL과 PCB 안테나 중 무엇을 골라야 합니까?
외부 안테나를 연결하려면 U.FL 모델(UT)을, 기판 안테나로 충분하다면 PCB 모델(PT)을 선택하세요. 금속 케이스에 설치한다면 U.FL 모델이 적합합니다.
BLU 스루홀 모듈에서 MicroPython을 사용할 수 있습니까?
네, 모듈 안에서 MicroPython으로 센서 읽기와 처리를 실행합니다. 호스트 MCU가 있는 설계라면 API 프레임 방식을 써도 됩니다.
BLU 모듈 설정은 어떤 방법으로 합니까?
API 프레임, AT 명령어, XBee Studio, Digi XBee 모바일 앱으로 설정할 수 있고, 모바일 앱으로 펌웨어도 업데이트합니다.
BLU 스루홀의 통신 거리 300 m는 어떤 조건의 값입니까?
실내·도심 15 m(49 ft)와 실외 가시거리 300 m(984 ft)는 자유 공간 기준 값입니다. 설치 환경에 따라 달라지므로 현장 시험으로 확인하세요.
