Digi XBee DigiMesh 2.4(XB24-DM-250)는 코디네이터와 라우터 구분 없이 모든 노드가 같은 역할을 하는 2.4 GHz 메시 무선 모듈(DigiMesh 모듈)입니다. 1 mW 출력과 -92 dBm 수신 감도로 실내 30 m, 실외 가시거리 90 m 구간의 센서 데이터를 수집합니다.

2.8~3.4 VDC에서 송신 전류 45 mA, 수신 전류 50 mA로 동작해 저전력 노드에 적합합니다. 128비트 AES 암호화와 재전송·확인 응답으로 무선 구간의 데이터 손실을 줄이며, 안테나에 따라 와이어, PCB, U.FL, RPSMA 4종 파트로 나뉩니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

1 mW

송신 출력 (0 dBm)

16채널

2.4 GHz ISM 직접 시퀀스 채널

128비트 AES

무선 데이터 암호화

45 mA

송신 시 소비 전류

특징

코디네이터 없는
DigiMesh 네트워크

핵심 특징현장에서 달라지는 점
모든 노드 동일 역할코디네이터와 라우터를 따로 두지 않아 노드 한 대가 꺼져도 네트워크 전체를 다시 구성할 필요가 없습니다.
메시 중계노드끼리 데이터를 중계하므로 단말 간 직선 거리가 멀어도 중간 노드를 거쳐 도달합니다.
128비트 AES무선 구간의 센서 데이터를 암호화해 외부에서 수신하더라도 내용이 노출되지 않습니다.
재전송과 확인 응답패킷 손실을 자동으로 재전송하고 수신을 확인해 데이터 누락을 줄입니다.
직접 시퀀스 확산(DSSS)주변 노이즈와 간섭에 대한 내성이 높아 공장과 야외 설비에서도 링크를 유지합니다.
UART 직결3.3 V CMOS UART로 마이크로컨트롤러에 바로 연결하고, AT 명령이나 API 모드로 설정합니다.

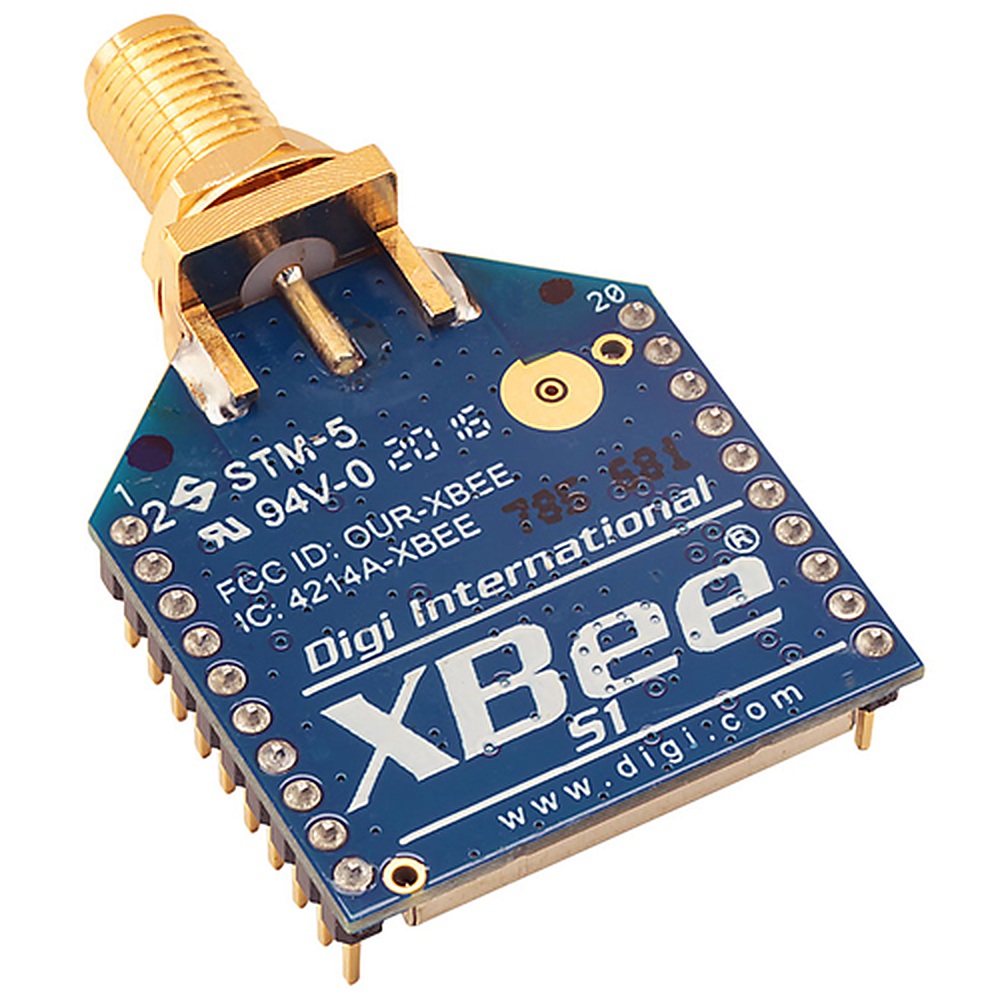

DIGI XB24-DMSIT-250 - RPSMA 안테나 커넥터가 달린 무선 모듈 외형
RPSMA 안테나 커넥터가 달린 무선 모듈 외형

안테나 선택

접미사로 고르는
안테나별 파트 넘버

파트 넘버의 접미사로 안테나 방식을 구분합니다. 기판 안에 모듈을 넣으면 PCB(PIT), 안테나를 길게 빼려면 와이어(WIT), 외부 안테나를 케이블로 달면 U.FL(UIT)이나 RPSMA(SIT)를 선택하세요.

파트 넘버안테나
XB24-DMWIT-250와이어
XB24-DMPIT-250PCB 안테나
XB24-DMUIT-250U.FL
XB24-DMSIT-250RPSMA

핀 배치

20핀 스루홀 단자와
주의할 핀

모듈은 20핀 스루홀 단자이며, 아날로그 샘플링을 사용할 때는 핀 14(VREF)를 반드시 2.6 V~Vcc에 연결해야 합니다. 핀 5(RESET)는 외부에서 High로 구동하지 마세요.

핀신호방향기능
1Vcc전원전원 공급
2DOUT출력UART 데이터 출력
3DIN / CONFIG입력UART 데이터 입력
4DIO12입출력디지털 I/O 12
5RESET입력 / 오픈 드레인 출력모듈 리셋 (100 µs 이상 펄스, 리셋 시 모듈이 Low로 구동, High로 구동 금지)
6PWM0 / RSSI / DIO10입출력PWM 출력 0 · 수신 신호 세기 표시 · 디지털 I/O 10
7PWM1 / DIO11입출력PWM 출력 1 · 디지털 I/O 11
8예약해당 없음연결하지 않음
9DTR / SLEEP_RQ / DIO8입출력핀 슬립 제어 · 디지털 I/O 8
10GND해당 없음접지
11AD4 / DIO4입출력아날로그 입력 4 · 디지털 I/O 4
12CTS / DIO7입출력송신 허가 흐름 제어 · 디지털 I/O 7
13ON / SLEEP출력모듈 상태 표시 · 디지털 I/O 9
14VREF입력아날로그 샘플링 시 연결 필수, 2.6 V ~ Vcc
15Associate / DIO5 / AD5입출력네트워크 연결 표시 · 디지털 I/O 5 · 아날로그 입력 5
16RTS / DIO6입출력송신 요청 흐름 제어 · 디지털 I/O 6
17AD3 / DIO3입출력아날로그 입력 3 · 디지털 I/O 3
18AD2 / DIO2입출력아날로그 입력 2 · 디지털 I/O 2
19AD1 / DIO1입출력아날로그 입력 1 · 디지털 I/O 1
20AD0 / DIO0 / 커미셔닝 버튼입출력아날로그 입력 0 · 디지털 I/O 0 · 커미셔닝 버튼

네트워크 설계

메시 구성과
주소 지정

노드 추가로 넓히는 구성

노드를 추가하면 메시가 자연스럽게 넓어지며, PAN ID, 채널, 64비트 주소로 네트워크를 구분합니다. 같은 PAN ID와 채널을 사용하는 노드끼리만 통신하므로, 인접한 네트워크가 있는 현장에서는 채널을 나누어 간섭을 피하세요.

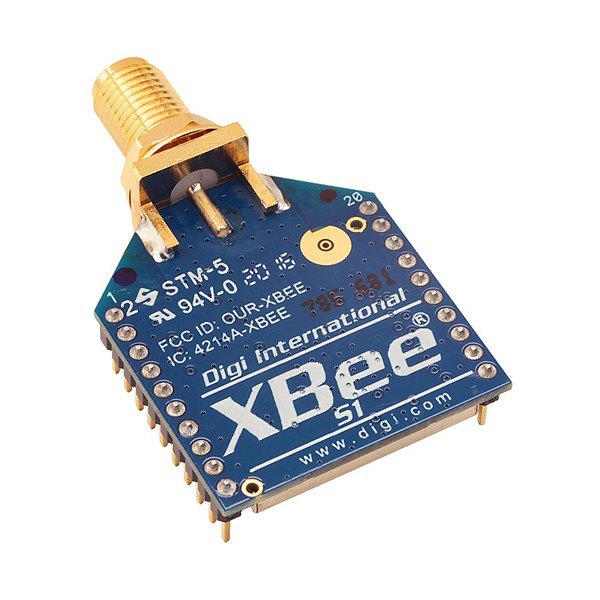

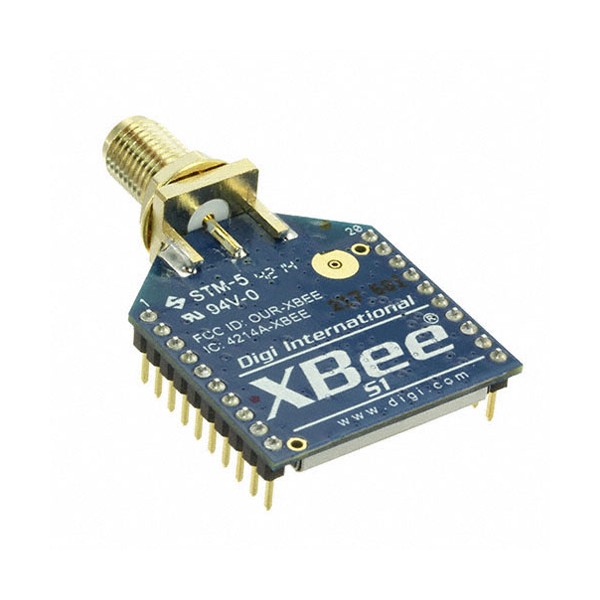

DIGI XB24-DMSIT-250 - 안테나 커넥터와 핀이 보이는 무선 모듈을 비스듬히 본 모습
안테나 커넥터와 핀이 보이는 무선 모듈을 비스듬히 본 모습

사용 방법

XBee DigiMesh 2.4 (XB24-DM)
XCTU 설정과 AT 명령

XB24-DM-250은 XCTU나 AT 명령으로 설정하며, 투명 모드가 기본이고 API 모드로 바꿔 프레임 단위로 통신할 수 있습니다. 메시 안의 모든 노드는 같은 CH와 ID를 사용해야 서로 통신합니다.

소프트웨어·도구하는 일
XCTU모듈 검색(Discover devices), 설정 읽기·쓰기, 펌웨어 업데이트
AT 명령 모드터미널에서 ID·CH 등 매개변수 조회·변경
API 모드 (AP)프레임 단위로 마이크로컨트롤러와 통신

처음 연결하는 순서

순서할 일
1모듈을 인터페이스 보드에 꽂고 USB로 PC에 연결합니다.
2XCTU에서 Discover devices를 눌러 검색하고 Add selected devices로 추가하세요. 기본 통신 속도는 9600 b/s(BD = 3)입니다.
3네트워크의 모든 모듈에서 CH와 ID 값을 같게 맞춥니다.
4바꾼 값은 WR로 비휘발성 메모리에 저장하세요.
5두 모듈 사이에서 데이터를 보내 수신되는지 확인합니다.

DigiMesh 2.4 AT 명령 예시

명령하는 일
+++앞뒤로 1초 이상 입력을 멈추면 명령 모드로 들어감 (Enter를 누르지 않음)
ATNIMy XBee,ACNI를 My XBee로 정하고 AC로 바로 적용 (끝에 캐리지 리턴)
ATAP1API 모드로 전환 (응답 OK)
ATWR변경한 설정을 비휘발성 메모리에 저장
ATCN명령 모드 종료

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

명령 모드는 10초 동안 입력이 없으면 자동으로 끝납니다. +++ 뒤에 Enter를 누르면 보호 시간이 깨져 명령 모드로 들어가지 않습니다.

사양

XB24-DM-250 안테나 4종과
공통 사양

사양표는 안테나 4종 파트를 먼저 비교한 뒤 시리즈 공통 항목을 정리했습니다. 안테나 방식 말고는 모든 항목이 같으므로 파트 넘버부터 정하세요.

안테나별 파트 넘버

파트 넘버안테나
XB24-DMWIT-250와이어
XB24-DMPIT-250PCB 안테나
XB24-DMUIT-250U.FL
XB24-DMSIT-250RPSMA

시리즈 공통 사양

항목사양
주파수 대역ISM 2.4 GHz
채널 수16 직접 시퀀스 채널 (CH 0x0B ~ 0x1A, 소프트웨어 선택)
RF 데이터 속도250 kbps
시리얼 인터페이스3.3 V CMOS UART · 최대 115.2 kbps
송신 출력1 mW (+0 dBm)
수신 감도-92 dBm (1 % PER)
통신 거리실내·도심 30 m (100 ft) · 실외 가시거리 90 m (300 ft)
공급 전압2.8 ~ 3.4 VDC
송신 전류45 mA (3.3 V)
수신 전류50 mA (3.3 V)
파워다운 전류핀 슬립 10 µA 미만 · 사이클릭 슬립 50 µA 미만
디지털 I/O13개
ADC10비트 6채널 (VREF 2.6 V ~ Vcc)
설정 방식AT 명령 · API
확산 방식DSSS (직접 시퀀스 확산 스펙트럼)
네트워크 토폴로지메시 · 점대점 · 점대다 · 피어투피어
주소 지정PAN ID · 채널 · 64비트 주소
암호화128비트 AES
패킷 전송재전송 · 확인 응답
안테나 옵션와이어 · PCB(칩) · U.FL · RPSMA
외형 치수24.38 × 27.61 mm
동작 온도-40 ~ 85 °C (산업용)
동작 습도0 ~ 95 % (비응축)
규격FCC · IC · ETSI · C-Tick · Telec

활용 분야

DigiMesh 센서망
적용 현장

  • 현장 센서 수집 — 흩어진 센서의 값을 메시로 모아 게이트웨이에 전달합니다.
  • 공장·설비 상태 수집 — 설비 상태와 알람을 원격으로 수집합니다.
  • 건물 구역 간 연결 — 건물 안 여러 구역의 측정값을 무선으로 연결합니다.
  • 야외 장비 무선 연결 — 야외 장비를 메시 네트워크에 연결합니다.
  • 네트워크 확장 — 같은 DigiMesh 노드를 추가해 커버 범위를 넓힙니다.

선택 가이드

안테나와 출력에 맞는
DigiMesh 모듈 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
기판 안에 안테나를 둘 때XB24-DMPIT-250PCB 안테나 내장형이라 외부 안테나가 필요 없습니다.
외부 안테나를 케이블로 달 때XB24-DMUIT-250 · XB24-DMSIT-250U.FL 또는 RPSMA 커넥터로 외부 안테나를 연결합니다.
와이어 안테나를 사용할 때XB24-DMWIT-250와이어 안테나 일체형이라 안테나를 기판 밖으로 뺄 수 있습니다.
출력을 높여 실외 거리를 늘릴 때XBee-PRO DigiMesh 2.463 mW 출력으로 실외 가시거리 1.6 km를 연결합니다.

구성·옵션

1 mW 일반형
파트 넘버 구성

구분내용
파트 넘버XB24-DMWIT-250 · XB24-DMPIT-250 · XB24-DMUIT-250 · XB24-DMSIT-250
안테나와이어 · PCB 안테나 · U.FL · RPSMA
송신 출력1 mW (+0 dBm)
외부 안테나U.FL과 RPSMA 모델은 외부 안테나를 연결

관련 제품

일반형과 함께 보는
DigiMesh 모듈
