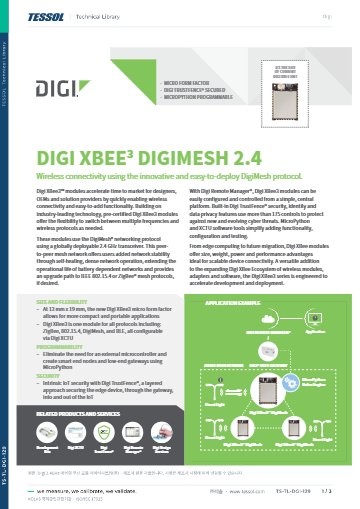

제품 자료: 데이터시트(영문)

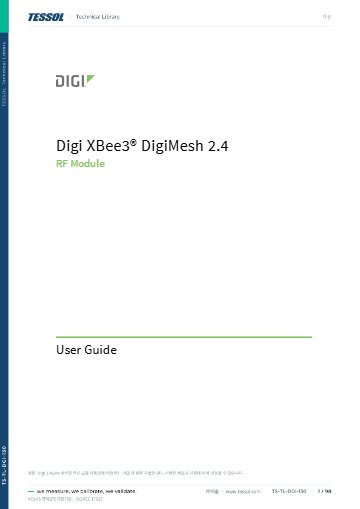

사용설명서(영문)

제품문의 구매하기

노드를 더해 센서망을 넓히는
XBee 3 DigiMesh 모듈

Digi XBee 3 DigiMesh 2.4 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee 3 DigiMesh 2.4는 ISM 2.4 GHz에서 +8 dBm으로 송신하는 DigiMesh 무선 모듈(XBee DigiMesh 2.4 RF 모듈)입니다. 코디네이터 구분 없이 모든 노드가 같은 역할을 하는 피어투피어 메시를 구성하며, 노드를 추가하면 실외 가시거리 최대 1200 m의 링크로 센서망을 넓혀 갈 수 있습니다.

노드가 서로 데이터를 중계하므로, 노드가 많은 현장에서도 한 노드가 빠졌다고 전체 네트워크가 멈추지 않습니다. 배터리로 동작하는 제품의 작동 시간을 늘리는 구성에도 적합합니다. 수신 감도는 -103 dBm이며, 이 메시 모듈은 (주)테솔이 국내에 공식 공급합니다.

+8 dBm

일반형 송신 출력

1200 m

실외 가시거리 최대

0개

필요한 코디네이터 수

15 mA

수신 시 소비 전류

특징

XBee 3 DigiMesh의
동등 노드 자가 구성 메시

핵심 특징	현장에서 달라지는 점
동등 역할 노드	코디네이터와 라우터를 따로 지정하지 않으므로 노드를 바꾸거나 추가할 때 역할을 설정하지 않아도 됩니다.
피어투피어 메시	노드끼리 직접 이어지므로 노드가 많은 현장에서도 경로가 자동으로 분산됩니다.
중계로 거리 확장	노드를 추가 설치해 중계하면 통신 범위가 단계적으로 넓어집니다.
전 세계 공용 2.4 GHz	해외로 출하하는 장비에도 같은 모듈을 사용할 수 있어 부품 종류가 줄어듭니다.
배터리 동작 구성	배터리로 동작하는 제품의 작동 시간을 늘리는 구성에 적합합니다.
MicroPython · TrustFence	모듈 안에서 처리를 수행하고 AES와 TrustFence로 데이터를 보호합니다.

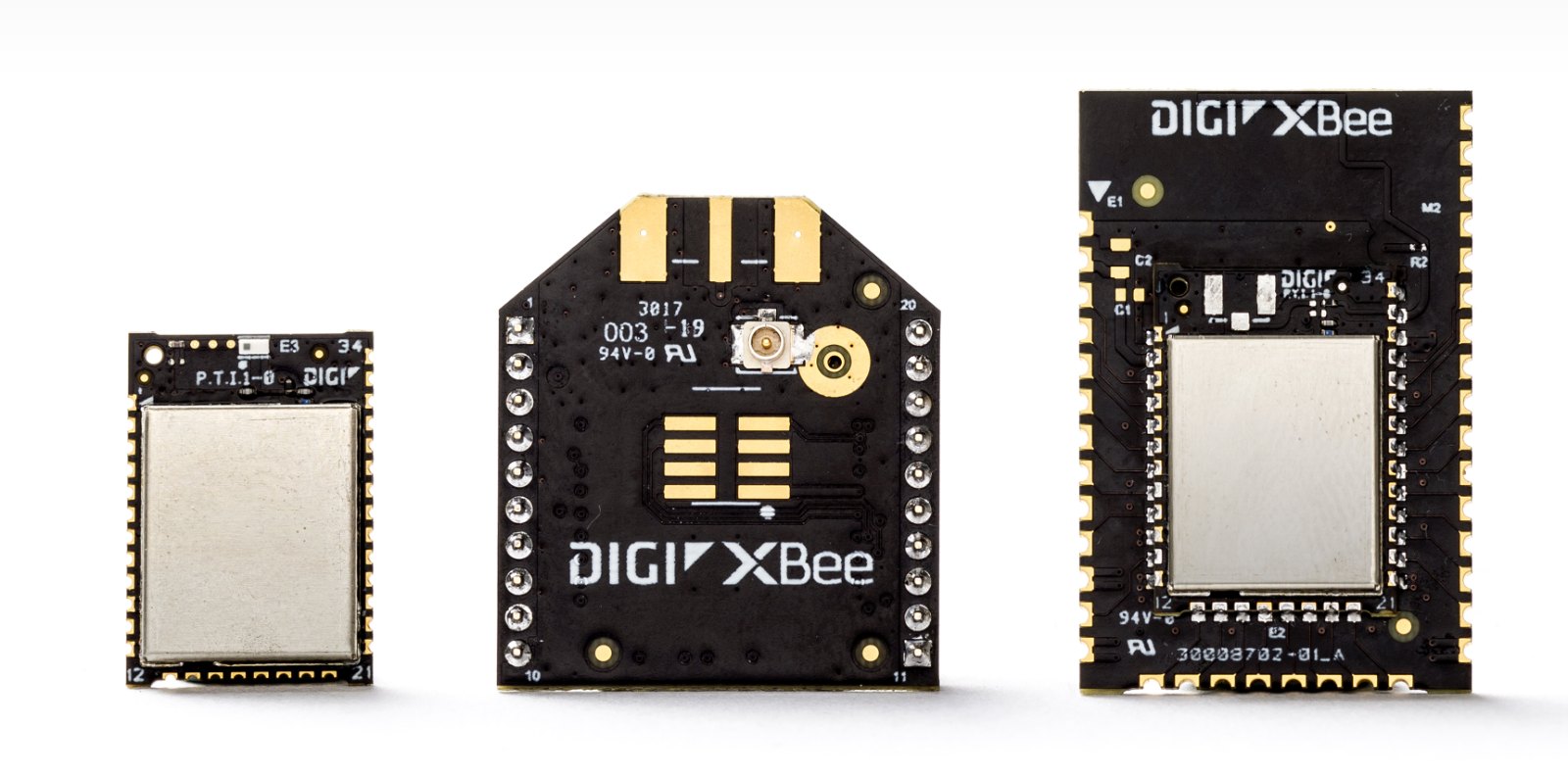

크기와 형태가 다른 무선 모듈 3종의 외형

메시 설계

DigiMesh 노드 추가로
넓히는 통신 범위

DigiMesh는 노드를 하나 더 설치할 때마다 통신 범위가 넓어지므로, 처음에는 최소 노드로 시작한 뒤 링크가 약한 구간에 중계 노드를 보강하는 방식을 권합니다. Zigbee와 달리 역할 구분이 없어 어떤 노드든 중계 지점이 될 수 있습니다.

배터리 노드 전류 설계

송신 40 mA, 수신 15 mA, 전원 차단 1.7 µA의 전류 특성을 바탕으로 송신 주기를 설계하면 전지 수명을 산정할 수 있습니다. 메시 중계를 맡는 노드는 수신 대기가 길어지므로 상시 전원 노드로 배치하세요.

안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

사용 방법

XBee 3 DigiMesh 2.4
메시 노드 설정과 명령 예시

XBee 3 DigiMesh 2.4 모듈은 XCTU에서 설정하며, 호스트에서는 UART로 AT 명령이나 API 프레임을 보냅니다. 메시에 들어갈 모든 노드는 같은 네트워크 설정을 사용합니다.

소프트웨어·도구	하는 일
XCTU	모듈 검색·추가, 설정값 읽기와 쓰기, 펌웨어 프로토콜 변경(Update firmware)
Digi XBee Mobile	Bluetooth LE로 스마트폰에서 모듈 설정 확인
AT 명령·API 프레임	호스트 MCU에서 UART로 설정 변경과 데이터 송수신

처음 연결하는 순서

순서	할 일
1	전원을 끈 개발 보드에 모듈을 꽂고 USB로 PC에 연결합니다.
2	XCTU에서 모듈을 검색해 추가하세요.
3	메시에 넣을 모든 노드의 ID를 같게, NI를 노드마다 다르게 설정합니다.
4	WR로 설정을 비휘발 메모리에 저장하세요.

XBee 3 명령 모드 예시

명령	하는 일
+++	명령 모드 진입
ATSH,SL	64비트 주소 상위·하위값 읽기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어의 사용자 가이드를 함께 확인하세요.

명령 모드에 들어갈 때는 +++ 앞뒤로 1초씩 아무것도 입력하지 말고, +++ 뒤에 Enter를 누르지 마세요. 아무 입력 없이 10초(CT 기본값)가 지나면 명령 모드가 자동으로 끝납니다.

사양

XBee 3 DigiMesh 일반형
상세 사양

항목	사양
프로토콜 · 칩셋	DigiMesh · Silicon Labs EFR32MG SoC
주파수 · 채널	ISM 2.4 GHz · 16채널
데이터 속도	RF 250 kbps · 시리얼 최대 1 Mbps
송신 출력	+8 dBm
수신 감도	-103 dBm (1 % PER, 일반 모드)
통신 거리	실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft)
공급 전압	2.1 – 3.6 V
송신 전류	40 mA (+8 dBm)
수신 전류	15 mA
전원 차단 전류	1.7 µA (25 °C)
시리얼 인터페이스	UART · SPI · I2C
디지털 I/O · ADC	디지털 I/O 15개 · 10비트 ADC 4채널
CPU · 메모리	HCS08 최대 50.33 MHz · 메모리 1 MB · RAM 128 KB
동작 온도	-40 °C – +85 °C
구성 방법	API · AT 명령 (로컬 또는 OTA)
간섭 내성	DSSS (직접 시퀀스 확산 스펙트럼)
암호화	128/256비트 AES
신뢰 전송	재전송 · 확인 응답
식별자	PAN ID · 주소 · 클러스터 ID · 엔드포인트(선택)
폼 팩터	스루홀 · 표면 실장 · 마이크로
안테나	TH: PCB · U.FL · RPSMA / SMT: RF 패드 · PCB · U.FL / 마이크로: U.FL · RF 패드 · 칩
치수 (L × W × H)	TH 2.438 × 2.761 cm (0.960 × 1.087 in) · SMT 2.199 × 3.4 × 0.305 cm (0.866 × 1.33 × 0.120 in) · 마이크로 13 × 19 × 2 mm (0.533 × 0.76 × 0.087 in)
인증	FCC, IC, ETSI
호환 · 관리	XBee 시리즈 통신 호환 · Digi Remote Manager · Digi TrustFence
설정 도구	XCTU · MicroPython

활용 분야

DigiMesh 센서망이
필요한 현장

노드가 많은 시설 감시 — 설비 곳곳의 센서를 동등 노드 메시로 묶습니다.
단계적 범위 확장 — 노드를 추가 설치해 통신 구간을 점차 넓힙니다.
배터리 구동 계측기 — 전지로 동작하는 센서 노드의 작동 시간을 늘립니다.
해외 출하 장비 — 전 세계 공용 2.4 GHz 대역에서 같은 모듈을 사용합니다.

선택 가이드

네트워크 구조에 맞는
XBee 3 모델 선택

이럴 때 (네트워크 구조)	권장 모델	선택 이유
모든 노드가 같은 역할인 메시가 필요할 때	XBee 3 DigiMesh 2.4	코디네이터가 필요 없어 노드를 추가할 때 역할을 설정하지 않아도 됩니다.
코디네이터와 라우터로 나눌 때	XBee 3 Zigbee 3.0	코디네이터·라우터·엔드 디바이스로 나뉘는 표준 Zigbee 구조입니다.
라우팅 없이 직접 통신할 때	XBee 3 802.15.4	중계 없이 점대점·점대다로 직접 통신합니다.
실외 거리를 더 늘릴 때	XBee 3 PRO DigiMesh 2.4	+19 dBm 출력으로 실외 3200 m까지 연결할 수 있습니다.

구성·옵션

DigiMesh 형태·안테나별
파트 넘버

파트 넘버	안테나	형태 · 크기

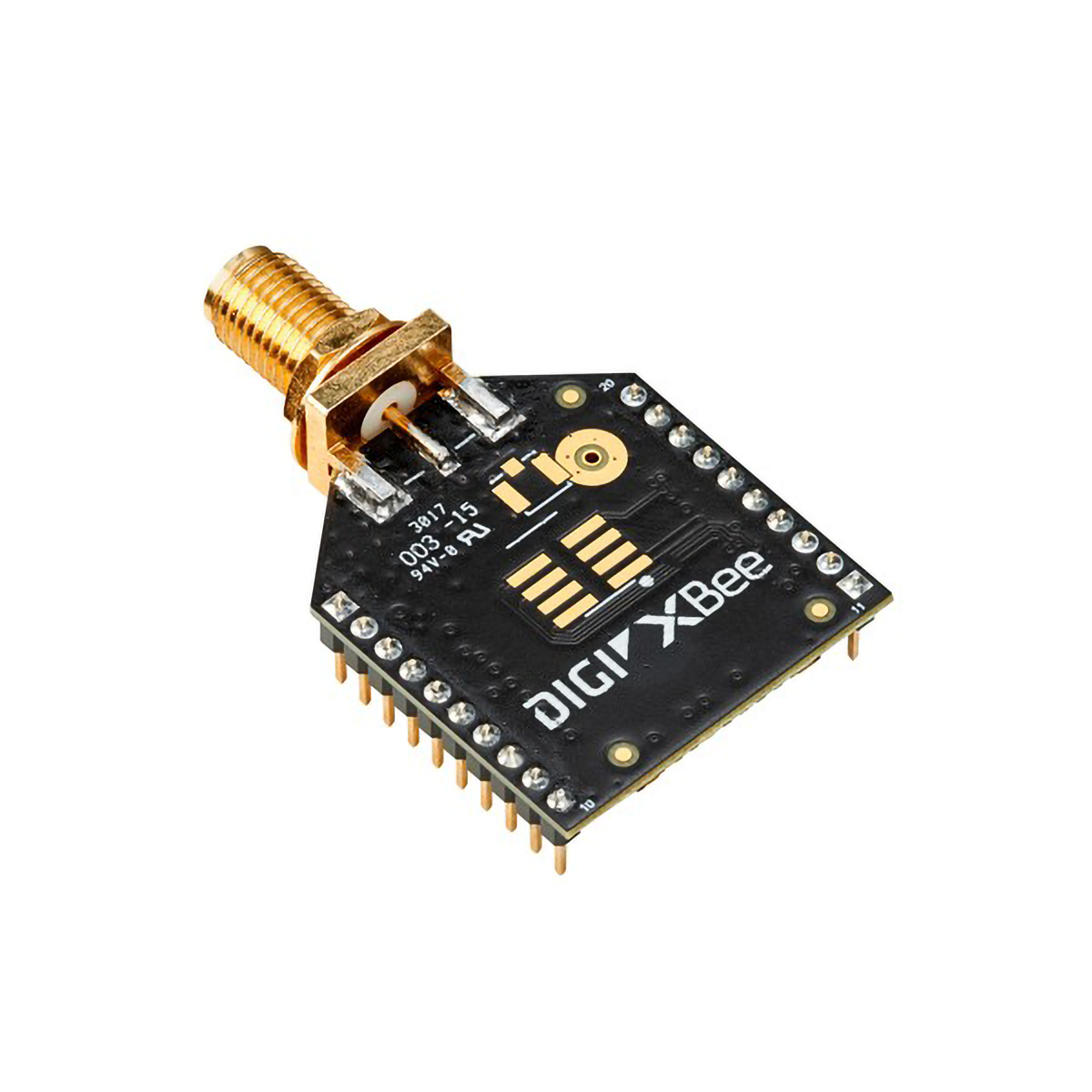

XB3-24DMST-J	RPSMA	스루홀 (TH) · 2.438 x 2.761 cm

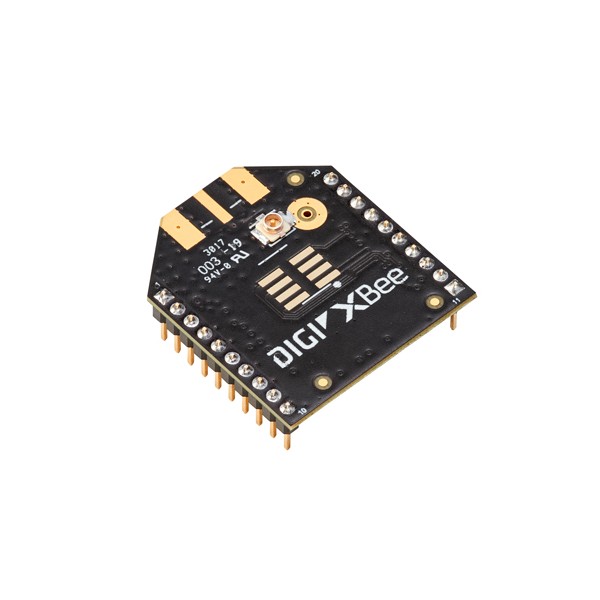

XB3-24DMUT-J	U.FL	스루홀 (TH) · 2.438 x 2.761 cm

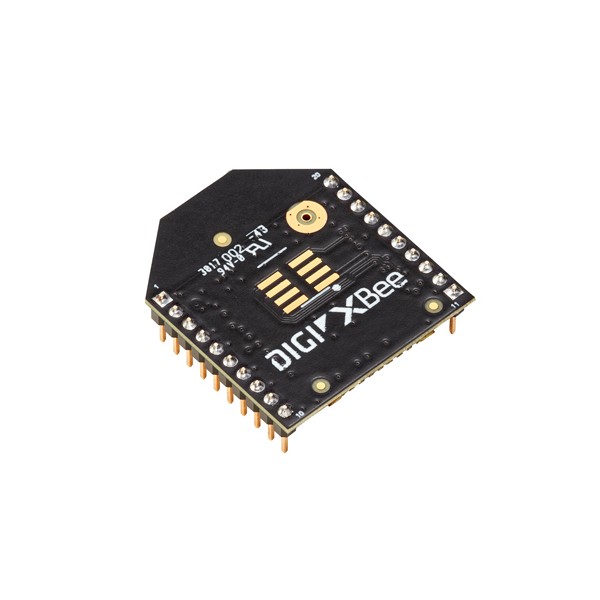

XB3-24DMPT-J	PCB 안테나	스루홀 (TH) · 2.438 x 2.761 cm
XB3-24DMRS-J	RF 패드	표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24DMUS-J	U.FL	표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24DMPS-J	PCB 안테나	표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24DMRM-J	RF 패드	마이크로 (MMT) · 13 x 19 x 2 mm
XB3-24DMUM-J	U.FL	마이크로 (MMT) · 13 x 19 x 2 mm
XB3-24DMCM-J	칩 안테나	마이크로 (MMT) · 13 x 19 x 2 mm

DigiMesh와 함께 보는
XBee 3 모듈

XBee 3 DigiMesh와 Zigbee는 무엇이 다릅니까?
DigiMesh는 모든 노드가 같은 역할이고, Zigbee 3.0은 코디네이터, 라우터, 엔드 디바이스로 나뉩니다. 역할 설정 없이 노드를 추가하려면 DigiMesh가 단순합니다.
DigiMesh 노드를 추가하면 범위가 어떻게 달라집니까?
추가한 노드가 중계 지점이 되어 통신 범위가 넓어집니다. 링크가 약한 구간부터 노드를 보강하세요.
XBee 3 DigiMesh를 배터리 노드로 사용할 수 있습니까?
네, 전원 차단 전류가 1.7 µA로 낮아 배터리 구성에 적합합니다. 다만 중계를 맡는 노드는 수신 대기가 길어 상시 전원이 유리합니다.
XBee 3 DigiMesh에서 XBee RR로 이전할 수 있습니까?
네, 이전 가이드가 있습니다. 다만 RR 마이크로 모듈은 DigiMesh 2.4를 PRO 파트로 제공하며 MicroPython을 지원하지 않습니다.
