임베디드 장치를 Wi-Fi로
클라우드에 잇는 XBee 모듈

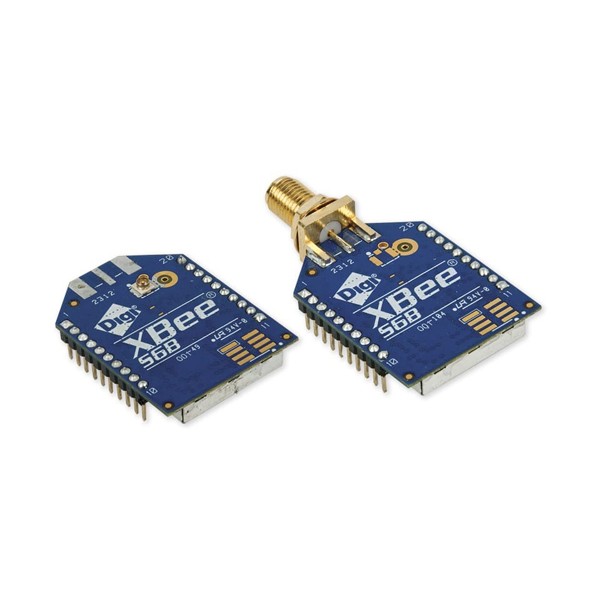

Digi XBee Wi-Fi (S6B) 802.11 b/g/n 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee Wi-Fi(S6B)는 XBee 규격 형태의 UART·SPI 인터페이스로 임베디드 장치를 2.4 GHz Wi-Fi 네트워크에 연결하는 무선 모듈(802.11 b/g/n Wi-Fi 모듈)입니다. 최대 72 Mbps 속도를 지원해 산업용 장치를 클라우드에 연결하기에 적합합니다.

설정은 스마트폰이나 태블릿에서 SoftAP, WPS, 로컬 웹 UI 가운데 하나로 진행하고, 연결된 모듈은 Digi Remote Manager에 자동으로 접속하므로 현장 개통 절차가 짧아집니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

72 Mbps

802.11n 최대 데이터 속도

13채널

2.4 GHz ISM 대역

+16 dBm

최대 송신 출력

3.14 ~ 3.46 V

공급 전압 범위

특징

XBee Wi-Fi 모듈의
접속·설정 기능

핵심 특징현장에서 달라지는 점
SoftAP 설정스마트폰이나 태블릿의 웹 브라우저로 모듈을 설정하므로 별도 설정 도구가 필요 없습니다.
WPS와 로컬 웹 UI현장 공유기에 맞는 설정 방식을 고를 수 있어 네트워크 정보 입력 오류가 줄어듭니다.
Remote Manager 자동 연결모듈이 자동으로 접속하므로 원격 구성과 상태 감시를 곧바로 시작할 수 있습니다.
데이터 통과 모드SoftAP를 거쳐 데이터를 주고받으므로 설정 단계에서도 통신을 시험할 수 있습니다.
WPA-PSK·WPA2-PSK·WEP기존 공유기의 보안 방식을 그대로 두고 접속할 수 있습니다.
스루홀과 SMT 형태설계 방식에 맞는 형태를 골라 양산 기판에 바로 적용할 수 있습니다.

소켓 교체

Zigbee 모듈 자리에
장착할 때의 점검

전원 범위와 동작 온도 차이

XBee 규격 형태라 기존 XBee 소켓에 꽂히지만, 공급 전압이 3.14~3.46 VDC로 좁고 TX 전류가 최대 309 mA에 이르므로 기판 레귤레이터의 정격 전류를 먼저 대조하세요. 동작 온도도 -30 °C~+85 °C여서, -40 °C까지 쓰던 한랭 환경이라면 설치 조건을 다시 검토해야 합니다.

시리얼 설계

UART·SPI 속도와
실제 처리량

UART는 최대 1 Mbps이지만 처리량은 최대 320 kbps, SPI는 최대 6 Mbps에 처리량은 최대 1 Mbps입니다. 센서 데이터를 자주 올리는 장치라면 인터페이스 선언 속도가 아니라 이 처리량을 기준으로 전송 주기를 설계하세요.

사용 방법

XBee Wi-Fi S6B
SoftAP 접속과 WPS 설정 순서

XBee Wi-Fi S6B는 출하 때 프로비저닝 모드가 켜져 있어, 스마트폰이나 노트북을 모듈의 SoftAP에 접속한 뒤 브라우저에서 설정합니다. 커미셔닝 버튼으로 WPS 접속도 시작하며, 호스트 MCU는 UART·SPI로 AT 명령이나 API 프레임을 보냅니다.

소프트웨어·도구하는 일
SoftAP 웹 UI브라우저에서 192.168.1.10으로 접속해 Wi-Fi 설정
커미셔닝 버튼2회 빠르게 누르면 WPS, 4회 누르면 SoftAP 프로비저닝 모드
XBee StudioPC에서 모듈 설정(2026년 6월 개정 가이드 기준)
Digi Remote Manager원격 구성과 상태 확인

처음 연결하는 순서

순서할 일
1모듈에 전원을 넣으면 xbee-XXXXXXXXXXXX 형식의 SSID가 나타납니다.
2스마트폰이나 노트북을 이 SSID에 접속하세요.
3브라우저 주소창에 192.168.1.10을 입력해 접속할 공유기와 보안 설정을 입력합니다.
4공유기가 WPS를 지원하면 커미셔닝 버튼을 빠르게 두 번 눌러 WPS로 접속할 수도 있습니다.
5Remote Manager 연결 상태(DI)가 0이면 원격 관리에 연결된 상태입니다.

설정을 처음부터 다시 하려면 커미셔닝 버튼을 빠르게 네 번 눌러 SoftAP 프로비저닝 모드로 돌아가세요.

사양

802.11 b/g/n
Wi-Fi 모듈 사양

항목사양
표준 · 속도802.11b/g/n · 1 Mbps – 72 Mbps · ISM 2.4 GHz · 13채널
변조802.11b: CCK, DSSS · 802.11g/n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
송신 출력최대 +16 dBm (유럽 · 호주 · 브라질은 +13 dBm)
수신 감도-93 – -71 dBm
보안WPA-PSK · WPA2-PSK · WEP
시리얼UART 최대 1 Mbps (처리량 최대 320 kbps) · SPI 최대 6 Mbps (처리량 최대 1 Mbps)
I/O디지털 10개 · 12비트 ADC 4채널
전원 · 전류3.14 – 3.46 VDC · TX 최대 309 mA · RX 100 mA · 파워다운 <6 µA @ 25 °C
동작 온도-30 °C – +85 °C
설정 방식API 또는 AT 명령
폼 팩터스루홀 · 표면 실장
안테나 옵션스루홀: PCB (내장) · U.FL · RPSMA · 와이어 / SMT: PCB (내장) · U.FL · RF 패드
치수 (가로 x 세로 x 높이)스루홀 0.960 x 1.297 in (2.438 x 3.294 cm) / SMT 0.87 x 1.33 x 0.12 in (2.20 x 3.40 x 0.30 cm)
해외 인증FCC (미국) · IC (캐나다) · CE/ETSI (유럽) · C-TICK (호주) · TELEC (일본) · Anatel (브라질)

활용 분야

XBee Wi-Fi 모듈이
쓰이는 장치

  • 클라우드 연결 장치 — 센서 데이터를 Wi-Fi로 클라우드에 올립니다.
  • 원격 모니터링 — 떨어진 설비의 상태를 Wi-Fi로 확인합니다.
  • 프로토타입 제작 — 개발 보드에 꽂아 Wi-Fi 기능을 시험합니다.
  • 스마트 가전 — 가전의 상태를 스마트폰 앱과 Wi-Fi로 주고받습니다.
  • 산업용 장치 — 출시 일정이 촉박한 제품에 Wi-Fi를 추가합니다.

선택 가이드

네트워크 방식에 맞는
XBee 모듈 선택

이럴 때 (현장 조건)권장 모델선택 이유
기존 Wi-Fi 인프라에 직접 붙일 때XBee Wi-Fi (S6B)공유기에 바로 접속하므로 별도 게이트웨이를 두지 않아도 됩니다.
메시로 센서를 넓게 묶을 때XBee 3 DigiMesh 2.4모든 노드가 동격이라 경로가 이중화됩니다.
Zigbee 장치와 연동할 때XBee 3 Zigbee 3.0Zigbee 3.0 네트워크에 참여해 기존 Zigbee 장치와 연동합니다.

구성·옵션

S6B 형태·안테나별
파트 넘버

파트 넘버안테나형태 · 크기

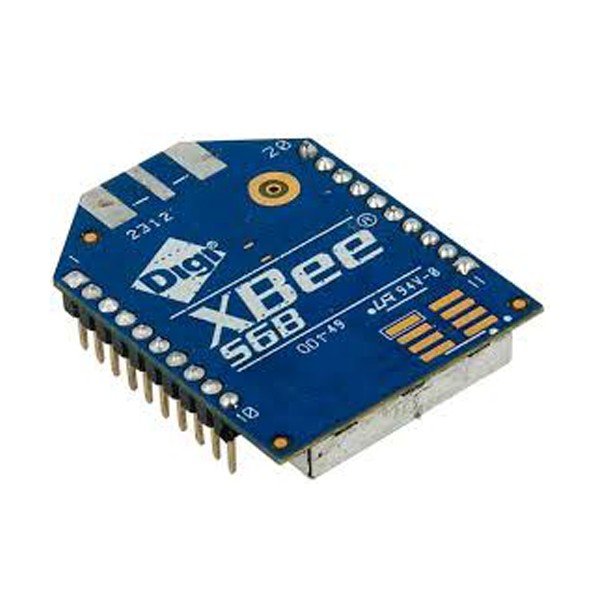

XB2B-WFPT-001PCB (내장)스루홀 (TH) · 2.438 x 3.294 cm

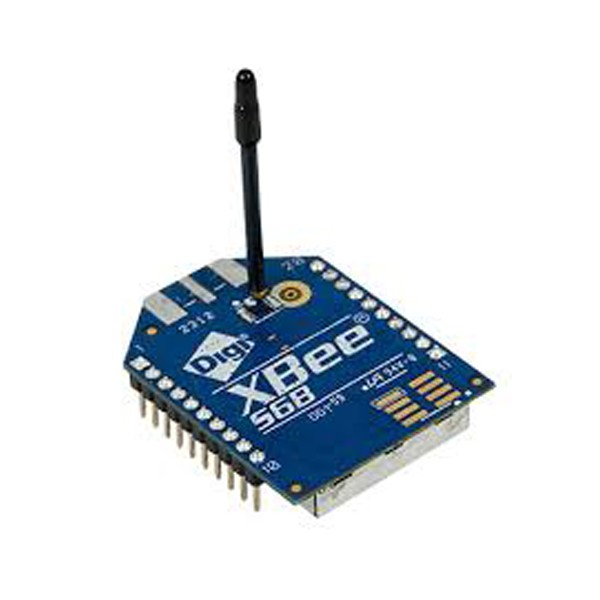

XB2B-WFWT-001와이어스루홀 (TH) · 2.438 x 3.294 cm

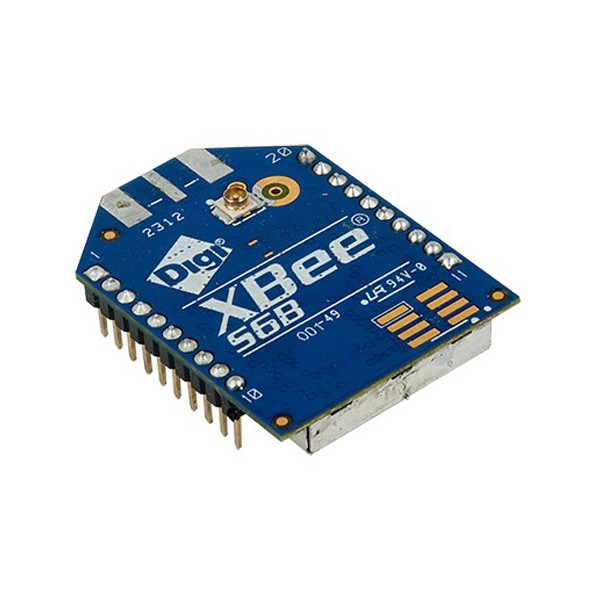

XB2B-WFUT-001U.FL스루홀 (TH) · 2.438 x 3.294 cm

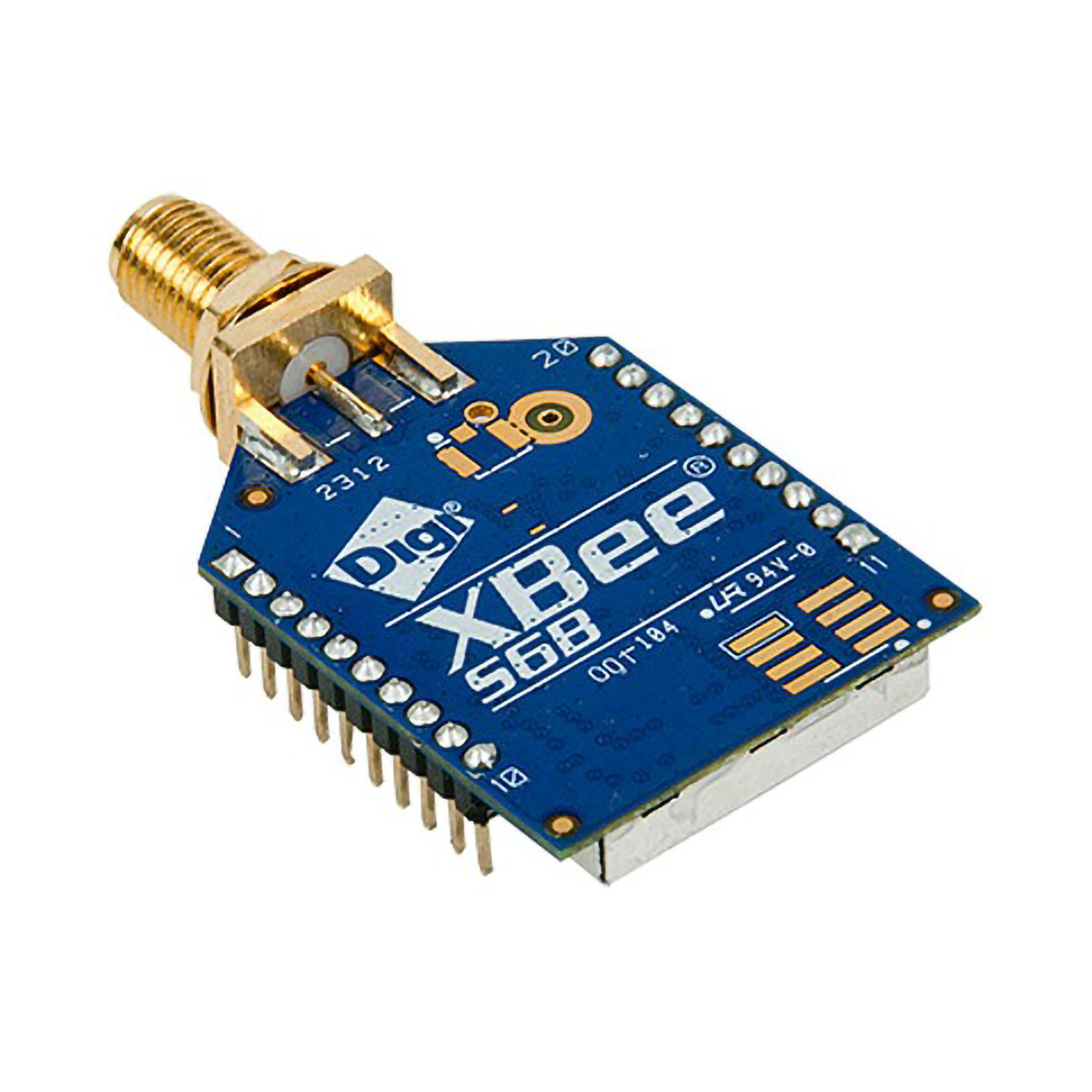

XB2B-WFST-001RPSMA스루홀 (TH) · 2.438 x 3.294 cm
XB2B-WFPS-001PCB (내장)표면 실장 (SMT) · 2.20 x 3.40 x 0.30 cm
XB2B-WFRS-001RF 패드표면 실장 (SMT) · 2.20 x 3.40 x 0.30 cm
XB2B-WFUS-001U.FL표면 실장 (SMT) · 2.20 x 3.40 x 0.30 cm
