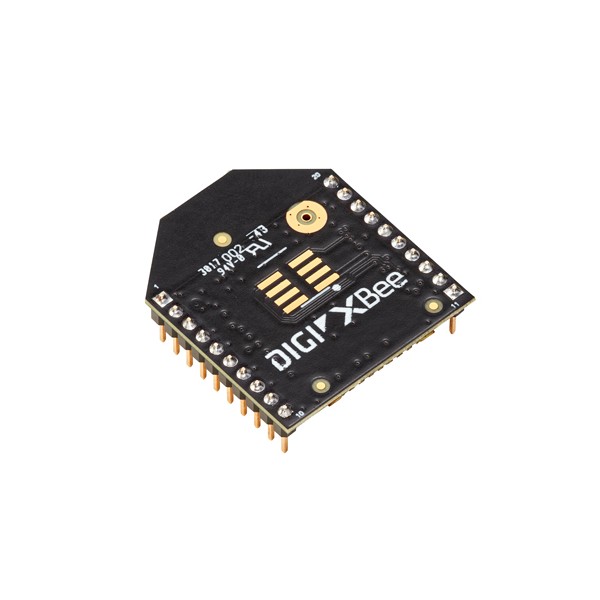

Digi XBee3 ZB, TH 타입
NEW

Digi XBee3 ZB, TH 타입

MODEL
2.4GHz 지그비3.0 무선 모듈
브랜드
DIGI
제품 자료
제품문의 구매하기

빌딩 자동화 센서를 잇는
XBee 3 Zigbee 모듈

Digi XBee 3 Zigbee 3.0 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee 3 Zigbee 3.0은 ISM 2.4 GHz에서 +8 dBm으로 송신하는 Zigbee 3.0 무선 모듈(XBee Zigbee RF 모듈)입니다. 실외 가시거리 최대 1200 m 범위에서 센서 노드와 라우터를 메시 네트워크로 연결해 빌딩 자동화와 스마트 에너지 장치의 데이터를 수집합니다.

수신 감도 -103 dBm과 DSSS 간섭 내성으로 혼잡한 2.4 GHz 대역에서도 링크를 안정적으로 유지합니다. 마이크로 형태는 13 × 19 mm여서 소형 제품 안에도 내장할 수 있습니다. 2.1~3.6 V 전원에서 수신 전류 15 mA로 동작하며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

+8 dBm

일반형 송신 출력

1200 m

실외 가시거리 최대

2.1 ~ 3.6 V

모듈 공급 전압

3종

TH · SMT · 마이크로 형태

특징

Zigbee 3.0 노드를
소형 기기에 내장

핵심 특징현장에서 달라지는 점
Zigbee 3.0 프로토콜빌딩 자동화와 스마트 에너지 기기가 사용하는 표준이어서 같은 규격의 기기와 하나의 네트워크를 구성합니다.
TH · SMT · 마이크로 3개 형태시제품 단계는 핀 방식 TH로 탈부착하고, 양산 기판은 SMT나 마이크로로 옮겨 실장 면적을 줄입니다.
MicroPython 내장외부 마이크로컨트롤러 없이 스마트 엔드 노드와 저사양 게이트웨이의 처리를 모듈 안에서 수행합니다.
XCTU 통합 설정프로토콜 전환과 모듈 구성을 XCTU에서 모두 처리하므로 현장 설정 도구를 하나로 통일합니다.
BLE 4.2 병행저전력 블루투스를 함께 지원하므로 가까운 거리에서는 블루투스로도 모듈을 설정할 수 있습니다.
Digi Remote Manager와 TrustFence원격으로 모듈을 한곳에서 설정하고, 엣지부터 게이트웨이까지 계층 보안으로 데이터를 보호합니다.

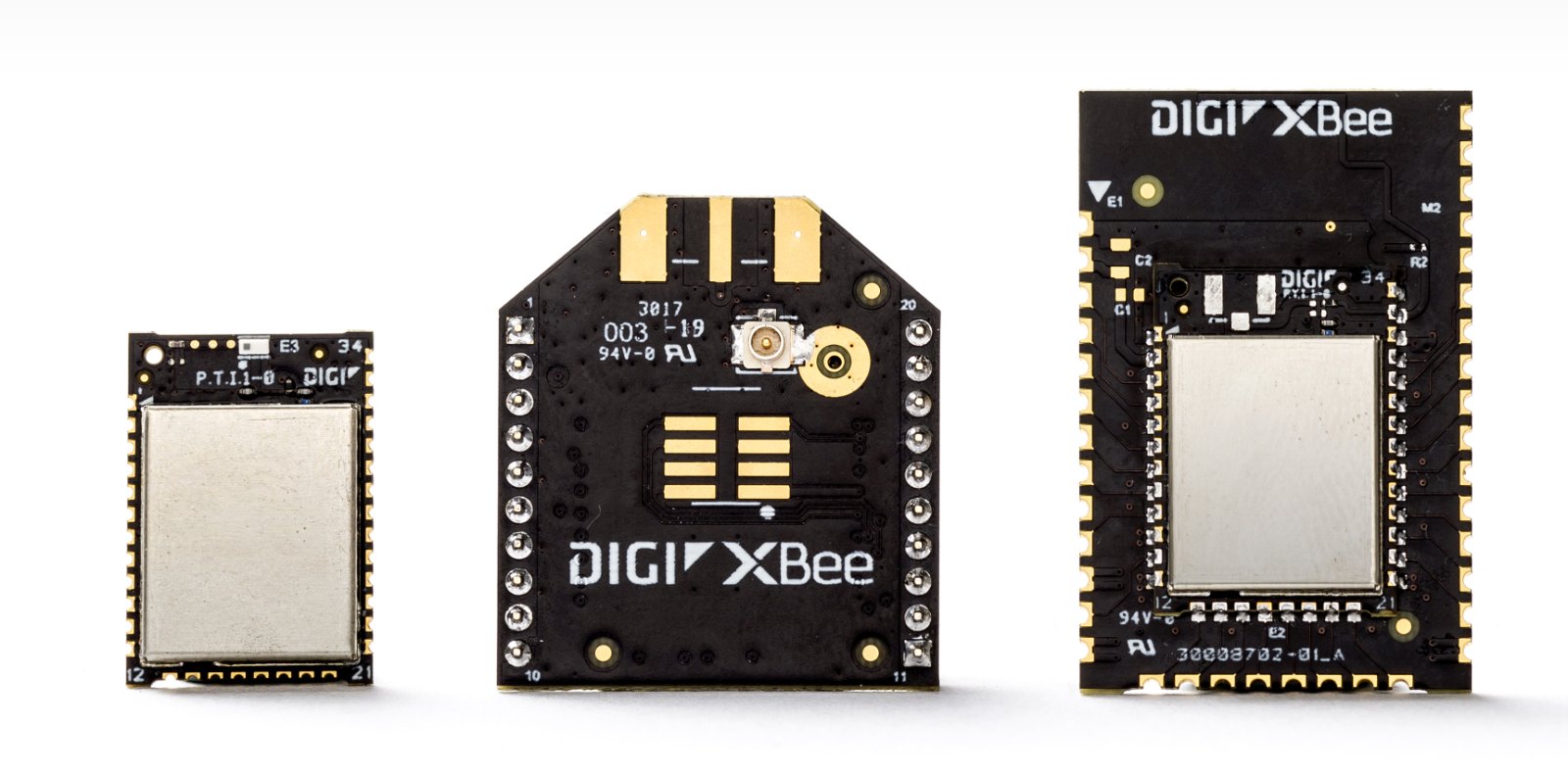

DIGI 2.4GHz 지그비3.0 무선 모듈 - 크기와 형태가 다른 무선 모듈 3종의 외형
크기와 형태가 다른 무선 모듈 3종의 외형

네트워크 설계

노드 간격과
메시 배치 계획

Zigbee 메시에서는 라우터 역할의 노드가 경로를 중계하므로 센서 노드가 많은 건물에서도 한 노드가 끊겨 전체 링크가 사라지는 일이 줄어듭니다. 실외 1200 m와 실내 60 m는 자유 공간 기준 값이므로, 층별 구조와 안테나 높이를 반영해 노드 간격을 정하고 설치 전 링크 시험으로 보정하세요.

형태와 안테나 선택

TH는 핀으로 꽂아 탈부착과 교체가 쉽고, SMT는 RF 패드, PCB, U.FL 안테나를 지원합니다. 마이크로는 U.FL, RF 패드, 칩 안테나 중에서 선택하며 13 × 19 mm로 가장 작습니다.

DIGI 2.4GHz 지그비3.0 무선 모듈 - 안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교
안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

전원 설계

전류 기준으로 본
전원 용량 산정

송신 중에는 40 mA(+8 dBm), 수신 중에는 15 mA를 소비하고 전원 차단 상태에서는 25 °C에서 1.7 µA까지 낮아집니다. 센서 노드가 대부분 대기 상태라면 평균 전류는 전원 차단 전류에 가까워지므로, 배터리 노드는 송신 주기를 길게 잡아 수명을 계산하세요.

사용 방법

XBee 3 Zigbee 3.0
XCTU 설정과 Bluetooth 확인

XBee 3 Zigbee 3.0 모듈은 XCTU로 프로토콜과 모듈 구성을 설정하고, API나 AT 명령으로 로컬 또는 OTA(무선)로 바꿀 수 있습니다. BLE 4.2를 켜면 Digi XBee Mobile 앱에서 근거리로 모듈에 접속합니다.

소프트웨어·도구하는 일
XCTU모듈 검색·추가, 설정값 읽기와 쓰기, 펌웨어 프로토콜 변경(Update firmware)
Digi XBee MobileBluetooth LE로 스마트폰에서 모듈 설정 확인
AT 명령·API 프레임호스트 MCU에서 UART로 설정 변경과 데이터 송수신

처음 연결하는 순서

순서할 일
1전원을 끈 개발 보드에 모듈을 꽂고 USB로 PC에 연결합니다.
2XCTU에서 모듈을 검색해 추가하고 네트워크 설정을 입력하세요.
3Bluetooth를 사용할 때는 XCTU에서 Bluetooth를 켜고 비밀번호를 설정합니다.
4Digi XBee Mobile 앱을 열면 Find XBee devices 화면에서 주변 모듈을 자동으로 찾습니다.
5목록에서 모듈 이름을 누르고 XCTU에서 정한 비밀번호를 입력해 Device Information 화면을 확인하세요.

XBee 3 명령 모드 예시

명령하는 일
+++명령 모드 진입
ATNIMy XBee,ACNI 변경 후 AC로 적용

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어의 사용자 가이드를 함께 확인하세요.

사양

XBee 3 Zigbee 3.0
일반형 사양

항목사양
프로토콜 · 칩셋Zigbee 3.0 · Silicon Labs EFR32MG SoC
주파수 · 채널ISM 2.4 GHz · 16채널
데이터 속도RF 250 kbps · 시리얼 최대 1 Mbps
송신 출력+8 dBm
수신 감도-103 dBm (1 % PER, 일반 모드)
통신 거리실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft)
공급 전압2.1 – 3.6 V
송신 전류40 mA (+8 dBm)
수신 전류15 mA
전원 차단 전류1.7 µA (25 °C)
시리얼 인터페이스UART · SPI · I2C
디지털 I/O · ADC디지털 I/O 15개 · 10비트 ADC 4채널
CPU · 메모리HCS08 최대 50.33 MHz · 메모리 1 MB · RAM 128 KB (MicroPython용 32 KB)
동작 온도-40 °C – +85 °C
구성 방법API · AT 명령 (로컬 또는 OTA)
간섭 내성DSSS (직접 시퀀스 확산 스펙트럼)
암호화128/256비트 AES
신뢰 전송재전송 · 확인 응답
식별자PAN ID · 주소 · 클러스터 ID · 엔드포인트(선택)
폼 팩터스루홀 · 표면 실장 · 마이크로
안테나TH: PCB · U.FL · RPSMA / SMT: RF 패드 · PCB · U.FL / 마이크로: U.FL · RF 패드 · 칩
치수 (L × W × H)TH 2.438 × 2.761 cm (0.960 × 1.087 in) · SMT 2.199 × 3.4 × 0.305 cm (0.866 × 1.33 × 0.120 in) · 마이크로 13 × 19 × 2 mm (0.533 × 0.76 × 0.087 in)
인증FCC, IC, ETSI
호환 · 관리XBee 시리즈 통신 호환 · Digi Remote Manager · Digi TrustFence
설정 도구XCTU · MicroPython
블루투스BLE 4.2

활용 분야

무선 센서망이
필요한 현장

  • 빌딩 자동화 — 조명, 공조, 출입 센서를 Zigbee 3.0 메시로 연결해 중앙에서 수집합니다.
  • 스마트 에너지 장치 — 미터와 부하 제어기의 데이터를 케이블 없이 게이트웨이로 전달합니다.
  • 센서 노드 내장 제품 — 마이크로 형태로 소형 기기 안에 무선 통신 기능을 추가합니다.
  • 라우터 중계 구간 — 노드를 추가 설치해 건물 층간 통신 범위를 넓힙니다.

선택 가이드

네트워크 방식으로 고르는
XBee 3 모듈

이럴 때 (네트워크 조건)권장 모델선택 이유
라우팅 없이 점대점으로 연결할 때XBee 3 802.15.4라우팅 없이 모듈끼리 직접 통신하므로 구성이 단순합니다.
Zigbee 메시를 기본 거리로 구성할 때XBee 3 Zigbee 3.0+8 dBm 출력의 일반형 Zigbee 3.0 모듈로, 송신 전류가 40 mA여서 배터리 노드에 유리합니다.
실외 거리를 더 늘릴 때XBee 3 PRO Zigbee 3.0+19 dBm 출력으로 실외 3200 m까지 확장합니다.
모든 노드가 같은 역할인 메시가 필요할 때XBee 3 DigiMesh 2.4코디네이터 없이 노드가 동등하게 동작합니다.

구성·옵션

형태·안테나별
파트 넘버

파트 넘버안테나형태 · 크기

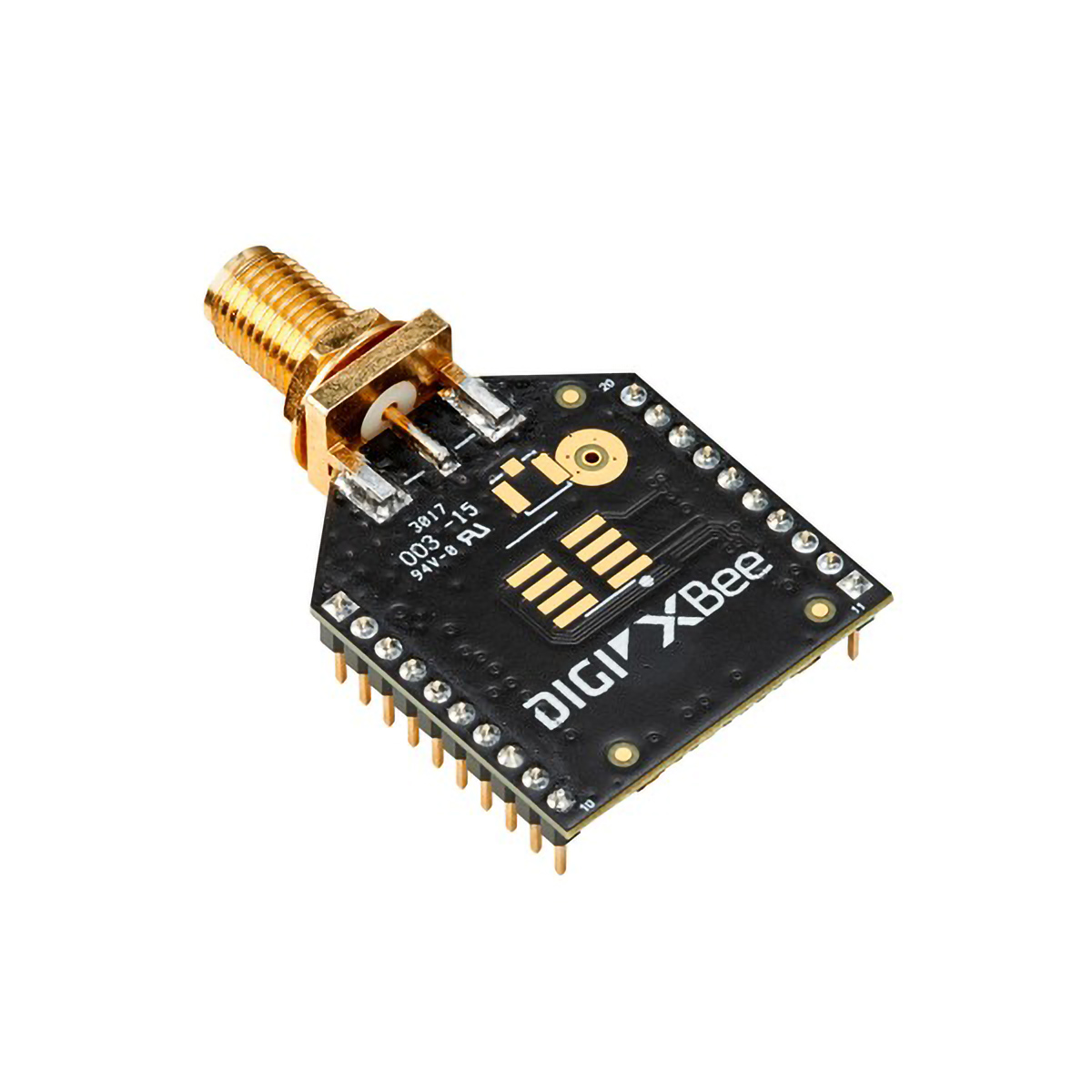

XB3-24Z8ST-JRPSMA스루홀 (TH) · 2.438 x 2.761 cm

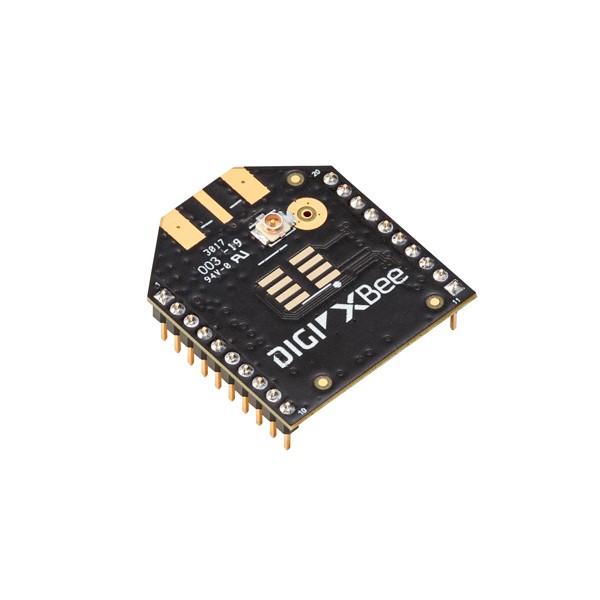

XB3-24Z8UT-JU.FL스루홀 (TH) · 2.438 x 2.761 cm
XB3-24Z8PT-JPCB 안테나스루홀 (TH) · 2.438 x 2.761 cm
XB3-24Z8RS-JRF 패드표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24Z8US-JU.FL표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24Z8PS-JPCB 안테나표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24Z8RM-JRF 패드마이크로 (MMT) · 13 x 19 x 2 mm
XB3-24Z8UM-JU.FL마이크로 (MMT) · 13 x 19 x 2 mm
XB3-24Z8CM-J칩 안테나마이크로 (MMT) · 13 x 19 x 2 mm
