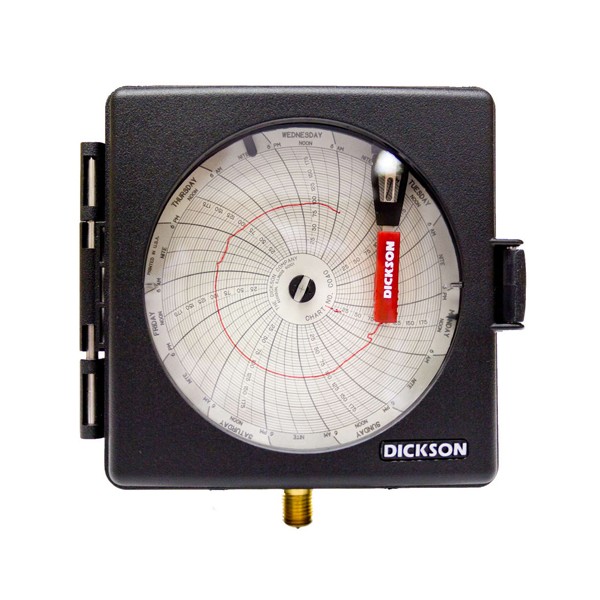

Dickson PW470 / PW474 / PW476 / PW479 4인치 압력 차트 레코더

MODEL: PW470 / PW474 / PW476 / PW479
브랜드: DICKSON
제품 자료: DICKSON 종합 카탈로그

DICKSON Oceaview 종합 카탈로그

제품문의 구매하기

펌프·시험 배관의 압력을
종이로 남기는 4인치 레코더

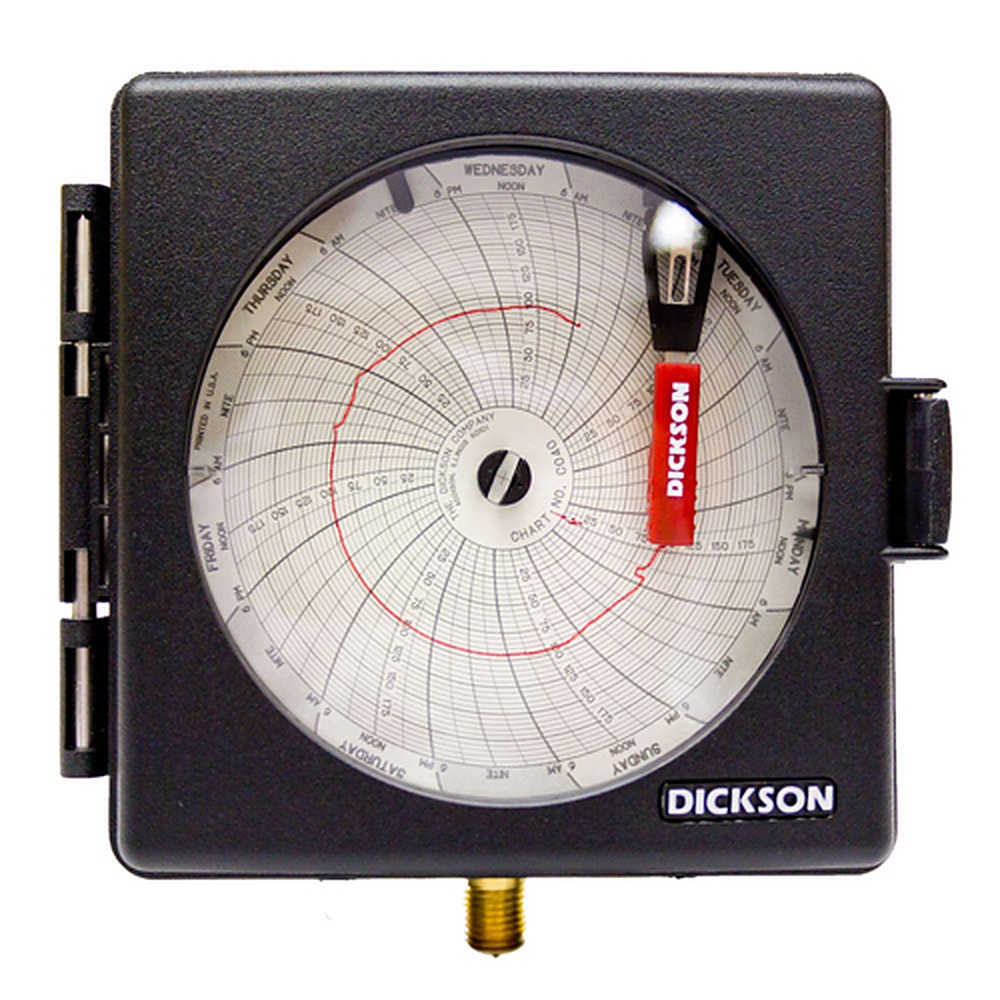

DICKSON PW4 시리즈 4인치 압력 차트 레코더

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON PW470 · PW474 · PW476 · PW479는 1/4" NPT 나사로 배관에 연결해 0~100 PSI에서 0~500 PSI까지의 압력을 101 mm(4인치) 차트에 기록하는 압력 차트 레코더(Pressure Chart Recorder)입니다. 소화·펌프·시험 배관의 압력 이력이 종이 원본으로 남아 현장에서 바로 확인할 수 있습니다.

차트는 24시간과 7일 가운데 골라 전환할 수 있습니다. 압력 변화가 1초 안에 차트에 반영되므로 펌프 기동 직후의 짧은 변동도 기록됩니다. 풀스케일 기준 2 % 정확도의 이 레코더는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 500 PSI

PW479 최대 압력 범위

1초

압력 변화 응답 시간

IP66

NEMA 4X 케이스 보호 등급

평균 1년

AA 건전지 1개 구동

특징

좁은 배관 구역에 맞는
4인치 압력 레코더

핵심 특징	현장에서 달라지는 점
4인치 차트	본체가 작아 좁은 배관 구역에도 설치할 수 있고, 압력 변화가 차트 선으로 그대로 남습니다.
24시간·7일 전환	한 본체에서 점검 주기에 맞는 차트로 바꿔 끼우면 되므로 주기마다 모델을 따로 고르지 않아도 됩니다.
1/4" NPT 직결	배관 나사에 바로 체결되어 별도 어댑터를 준비하지 않아도 됩니다.
NEMA 4X 케이스	먼지와 물에 강해 야외 설비에서도 압력 기록이 끊기지 않습니다.
AA 건전지 1개	외부 전원 없이 설치할 수 있고, 건전지는 사용자가 직접 교체합니다.
정품 차트 전용	정품 차트와 펜을 쓰면 눈금 오차 없이 압력을 읽을 수 있습니다.

범위 선택

배관 압력 범위와
차트 주기 선택

4인치 시리즈의 최대 범위는 PW479의 0~500 PSI이며, 그보다 높은 압력에는 8인치 PW875의 0~1000 PSI 범위가 맞습니다. 상용 압력이 범위의 중간보다 위에 오는 모델을 고르면 차트 선이 눈금 중앙 부근에 그려져 읽기 쉽습니다. 차트는 24시간·7일 전환식이며, PW479에는 C028(24시간)과 C056(7일) 차트를 사용합니다.

배관 설치 방법

1/4" NPT 나사를 배관에 체결하고, 벽에 둘 때는 키홀에 걸거나 부착하세요. NEMA 4X 케이스라 야외에도 설치할 수 있습니다. 설치 후 차트 눈금과 압력계 지시값을 한 번 대조해 두면 이후 기록을 믿고 볼 수 있습니다.

사양

4인치 레코더 4개 모델 비교와
공통 사양

항목	PW470	PW474	PW476	PW479
압력 범위	0 ~ 100 PSI	0 ~ 200 PSI	0 ~ 300 PSI	0 ~ 500 PSI
차트 번호	C010 · C012	C026 · C040	C022 · C036	C028 (24시간) · C056 (7일)

시리즈 공통 사양

항목	사양
채널	CH1 압력
압력 정확도	2 % FS
응답 시간	1초
차트 회전 속도	24시간 또는 7일 전환
연결	1/4" NPT 나사, 5/8" 육각
재질	Velox PBT NEMA 4X, 폴리카보네이트 창
IP 등급	IP66
설치	부착 또는 벽걸이(키홀)
전원	AA 건전지 1개(사용자 교체형)
배터리 수명	평균 1년
사용 온도	-30 ~ 50 °C (-22 ~ 122 °F)
사용 습도	0~95 %RH 비응결
크기	6.25 × 6.0 × 2.9 in
무게	1.8 lb
보증 기간	12개월
포함 액세서리	AA 건전지 1개, 빨간 펜, 빠른 시작 가이드

활용 분야

4인치 압력 레코더가
쓰이는 배관 현장

소화 배관 — 배관 압력이 유지되는지 주기적으로 기록합니다.
펌프 출구 — 펌프가 기동·정지할 때 배관 압력이 어떻게 바뀌는지 확인합니다.
야외 설비 — 먼지와 습기가 많은 곳에서도 압력 이력을 끊김 없이 남깁니다.
시험 라인 — 시험 배관의 압력 변화를 차트로 보관합니다.

선택 가이드

상용 압력으로 고르는
4인치 압력 레코더

이럴 때 (압력 범위)	권장 모델	선택 이유
상용 압력이 100 PSI 이하일 때	PW470	4개 모델 가운데 눈금이 가장 촘촘해 저압의 작은 변화도 읽기 쉽습니다.
상용 압력이 200 PSI 이하일 때	PW474	200 PSI 이하의 중저압 배관에 맞는 범위입니다.
상용 압력이 300 PSI 이하일 때	PW476	300 PSI 이하의 중압 배관에 맞춘 범위입니다.
상용 압력이 500 PSI 이하일 때	PW479	4인치 시리즈의 최대 범위이며, 24시간·7일 차트를 모두 갖춰 점검 주기에 맞춰 쓸 수 있습니다.
1000 PSI까지 고압을 기록할 때	PW875 (8인치)	4인치 시리즈의 범위를 넘는 압력은 8인치 시리즈에서 0~1000 PSI로 기록합니다.

구성·옵션

4인치 레코더 구성품과
차트 품번

기본 구성: 본체, AA 건전지 1개, 빨간 펜, 빠른 시작 가이드.
별도 준비: DICKSON 정품 차트지.
차트 품번: PW470 C010 · C012, PW474 C026 · C040, PW476 C022 · C036, PW479 C028 · C056.

4인치 압력 레코더와 함께 보는
압력·온도 기록계

PW479는 24시간 차트만 사용할 수 있습니까?
아닙니다. 현행 4인치 압력 차트 레코더는 24시간과 7일을 전환해 사용할 수 있으며, PW479용 차트는 C028(24시간)과 C056(7일)입니다.
4인치 압력 차트 레코더에는 건전지가 몇 개 필요합니까?
AA 건전지 1개입니다. 평균 1년 구동하며, 사용자가 직접 교체할 수 있습니다.
1000 PSI까지 기록하려면 어떤 모델을 골라야 합니까?
8인치 PW875가 맞습니다. 4인치 시리즈의 최대 범위는 PW479의 0~500 PSI입니다.
타사 차트와 펜도 사용할 수 있습니까?
아닙니다. DICKSON 정품 차트와 펜을 사용해야 하며, 차트는 본체와 별도로 준비합니다.
