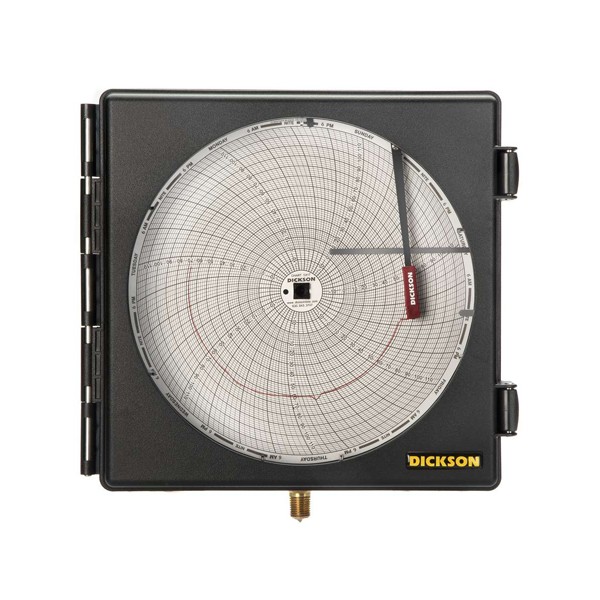

Dickson 8인치 압력 차트 레코더

Dickson 8인치 압력 차트 레코더

MODEL
PW875 / PW860 / PW861 / PW864 / PW866 / PW867
브랜드
DICKSON
제품 자료
제품문의 구매하기

상수도·소화전 배관 압력을
8인치 차트로 남기는 레코더

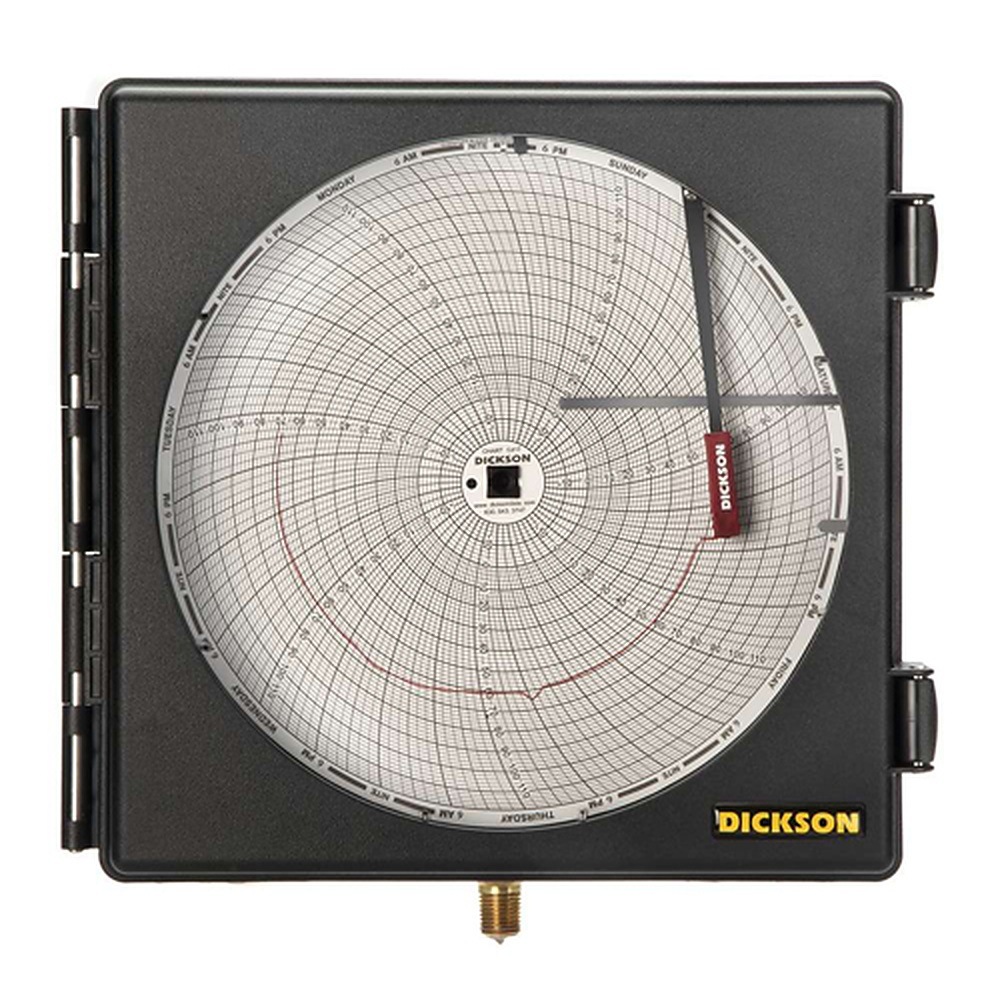

DICKSON PW8 시리즈 8인치 압력 차트 레코더

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON PW875 · PW860 · PW861 · PW864 · PW866 · PW867은 1/4" NPT 나사로 배관에 연결해 0~1000 PSI까지의 압력을 203 mm(8인치) 차트에 기록하는 압력 차트 레코더(Pressure Chart Recorder)입니다. 상수도·소화전·공정 배관의 압력 이력이 종이 기록으로 남습니다.

전체 범위 기준 2 % 정확도로 압력을 기록하고, 압력 변화가 1~5초 안에 차트에 반영되어 펌프 기동 같은 변동도 차트 선에 남습니다. NEMA 4X 플라스틱 케이스는 IP66 등급이라 먼지와 물보라를 막습니다. 이 레코더는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 1000 PSI

PW875 최대 압력 범위

2 % FS

풀스케일 기준 압력 정확도

IP66

NEMA 4X 케이스 보호 등급

평균 1년

AA 건전지 1개 구동

특징

8인치 압력 레코더로
배관 이력 보관

핵심 특징현장에서 달라지는 점
8인치 대형 차트넓은 눈금 위에 압력이 그려지므로 짧은 압력 상승도 차트 선에서 구분할 수 있습니다.
24시간·7일 차트모델에 따라 차트를 매일 또는 매주 한 번 교체하는 방식이라 점검 일정이 단순해집니다.
1/4" NPT 직결배관 나사에 바로 체결되므로 별도 어댑터 없이 설치할 수 있습니다.

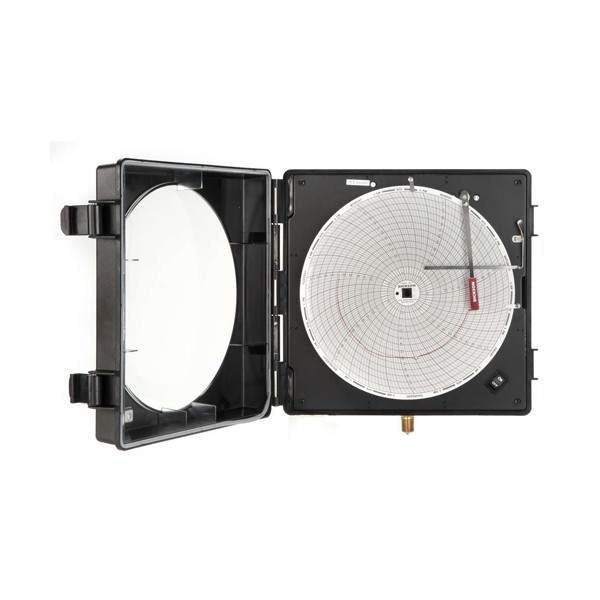

NEMA 4X 케이스창이 달린 플라스틱 케이스가 물보라와 먼지를 막아, 야외나 기계실에서도 차트를 그대로 읽을 수 있습니다.
PSI 눈금 차트차트 눈금이 PSI여서 같은 단위의 압력계와 바로 대조할 수 있습니다.
AA 건전지 1개외부 전원 없이 배관 현장에 설치할 수 있고, 건전지는 사용자가 직접 교체합니다.

배관 설치

8인치 레코더의
배관 연결과 설치 환경

연결부는 1/4" NPT 나사와 5/8" 육각이며, 본체는 스템 또는 벽에 설치할 수 있습니다. 사용 온도는 -30 ~ 50 °C이므로 동파 위험이 있는 외기 배관이라면 보온한 뒤 설치하세요.

  • 압력 범위: 상용 압력이 범위 중간보다 위에 오도록 100·200·300·1000 PSI 가운데 고릅니다.
  • 차트 주기: 주간 점검에는 7일 차트(PW860·PW864·PW866)를, 일일 점검에는 24시간 차트(PW861·PW867·PW875)를 고릅니다.

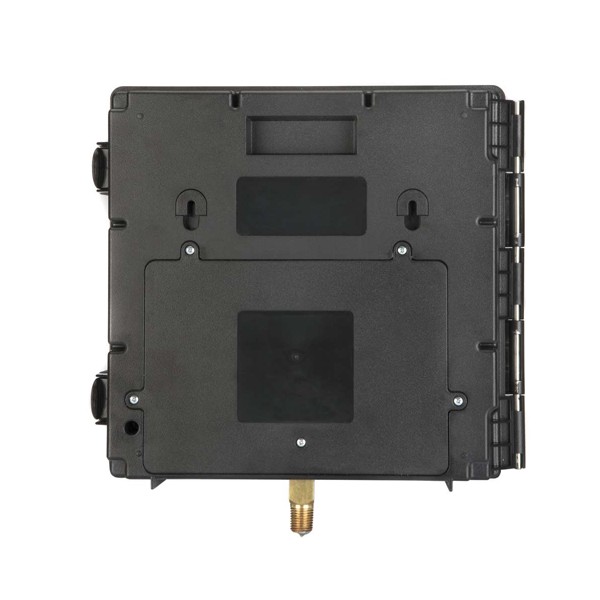

  • 설치 방식: 벽에 걸 때는 열쇠구멍을, 배관에 직접 설치할 때는 스템 방식을 이용합니다.

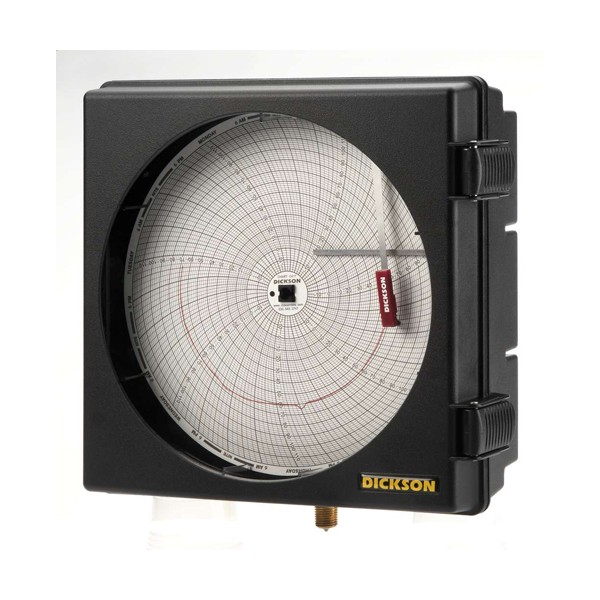

1/4" NPT 나사로 배관 연결

연결부의 5/8" 육각을 공구로 고정하면 본체가 배관에 직접 지지됩니다. 설치를 마치면 차트 눈금을 압력계 지시값과 대조해 영점을 확인하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

8인치 레코더 6개 모델 비교와
공통 사양

항목PW860PW861PW864PW866PW867PW875
압력 범위0 ~ 100 PSI0 ~ 100 PSI0 ~ 200 PSI0 ~ 300 PSI0 ~ 300 PSI0 ~ 1000 PSI
차트 회전7일24시간7일7일24시간24시간
차트 번호C412C410C436C431C422C441

시리즈 공통 사양

항목사양
채널CH1 압력
압력 정확도2 % FS
응답 시간1 ~ 5초
연결1/4" NPT 나사, 5/8" 육각
케이스창이 달린 플라스틱 NEMA 4X, IP66
사용 조건-30.0 ~ 50.0 °C, 0~95 %RH 비응결
전원AA 건전지 1개(사용자 교체형), 평균 1년
설치스템 또는 벽걸이(열쇠구멍 포함)
크기3.6 × 10.3 × 9.5 in
무게2.9 lb
차트 눈금PSI
포함 품목AA 건전지 1개, 빨간 펜, 빠른 시작 가이드
포장 단위1개
보증12개월 제한 보증

활용 분야

8인치 압력 기록이
쓰이는 배관 현장

  • 상수도 배관 — 시간대별 공급 압력을 기록해 수압 민원에 대응할 자료로 보관합니다.
  • 소화전 설비 — 소화 배관 압력이 유지되는지 주기적으로 기록합니다.
  • 공정 배관 — 펌프 기동·정지 때 설비 압력이 얼마나 흔들리는지 차트로 점검합니다.
  • 기계실 — 배관 압력을 상시 기록해 이상이 시작된 시점을 거슬러 찾습니다.

선택 가이드

압력 범위와 점검 주기로 고르는
8인치 압력 레코더

이럴 때 (압력 범위·점검 주기)권장 모델선택 이유
100 PSI 이하 배관을 주 1회 점검할 때PW8607일 차트 C412를 사용하므로 일주일에 한 번만 차트를 바꾸면 됩니다.
100 PSI 이하 배관을 매일 점검할 때PW86124시간 차트 C410을 사용해 하루 단위로 압력 이력을 나눠 보관할 수 있습니다.
상용 압력이 200 PSI 범위일 때PW864200 PSI 범위에 7일 차트 C436을 사용해 주간 점검에 맞습니다.
상용 압력이 300 PSI 범위일 때PW866 · PW867같은 범위에서 주간 점검이면 7일 차트의 PW866, 일일 점검이면 24시간 차트의 PW867을 고르면 됩니다.
1000 PSI까지 오르는 고압 배관일 때PW8758인치 시리즈 가운데 범위가 가장 넓은 1000 PSI 모델로, 24시간 차트 C441에 고압 구간을 남깁니다.
더 작은 본체가 필요할 때PW4 시리즈 (4인치)0~500 PSI까지를 4인치 차트에 기록하는 더 작은 시리즈입니다.

구성·옵션

8인치 레코더 구성품과
별도 준비 품목

  • 기본 구성: 압력 차트 레코더 본체, AA 건전지 1개, 빨간 펜, 빠른 시작 가이드.
  • 별도 준비: PSI 눈금 차트지(DICKSON 정품, 모델별 번호).

관련 제품

8인치 압력 레코더와 함께 보는
압력·온도 기록계
