어댑터나 PoE로 전원을 받는⁣ 8인치 터치스크린 로거

DICKSON TWE · TWP 터치스크린 데이터로거⁣ 전원 방식 : PoE 36 ~ 57 V, 최대 9 W⁣ PoE 입력 전류 : 48 V에서 피크 235 mA⁣ 백업 배터리 : 충전식 72시간

견적 받기

Dickson 한국 독점 공급 파트너

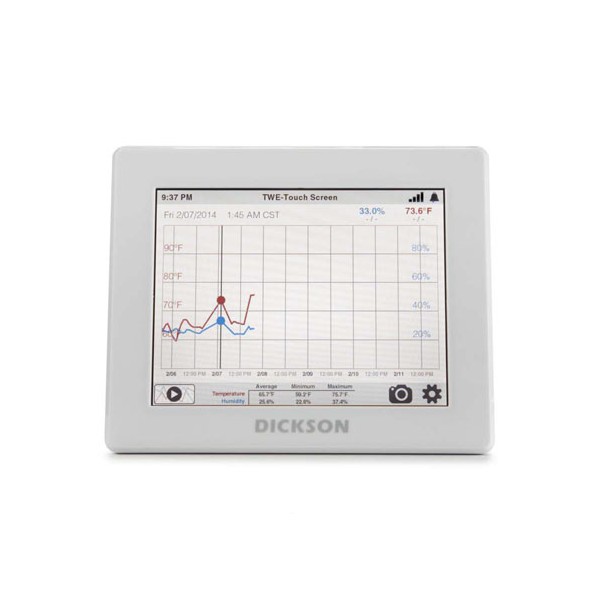

DICKSON TWE·TWP는 8인치 정전식 터치스크린에 교체형 센서를 꽂아 온도·온습도·글리콜·열전대 값을 기록하는 터치스크린 데이터로거(Touchscreen Data Logger)입니다. 약 100만 개 메모리에 60초 ~ 60분 간격으로 보관 환경을 저장합니다.

TWE는 100 ~ 240 VAC 어댑터, TWP는 PoE로 전원을 받으므로 설치 자리의 전원 조건에 맞춰 고르면 됩니다. 두 모델 모두 72시간 분량의 충전식 백업 배터리를 내장합니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

8인치

정전식 터치스크린 LCD

약 100만 개

메모리 용량

72시간

충전식 백업 배터리

최대 5개

연장 프로브, 총 50 ft

특징

교체형 센서를 갖춘⁣ TWE·TWP 터치스크린 로거

핵심 특징현장에서 달라지는 점

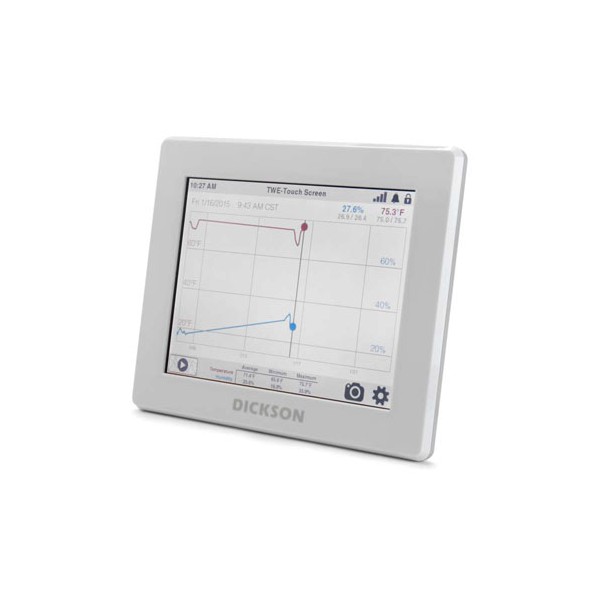

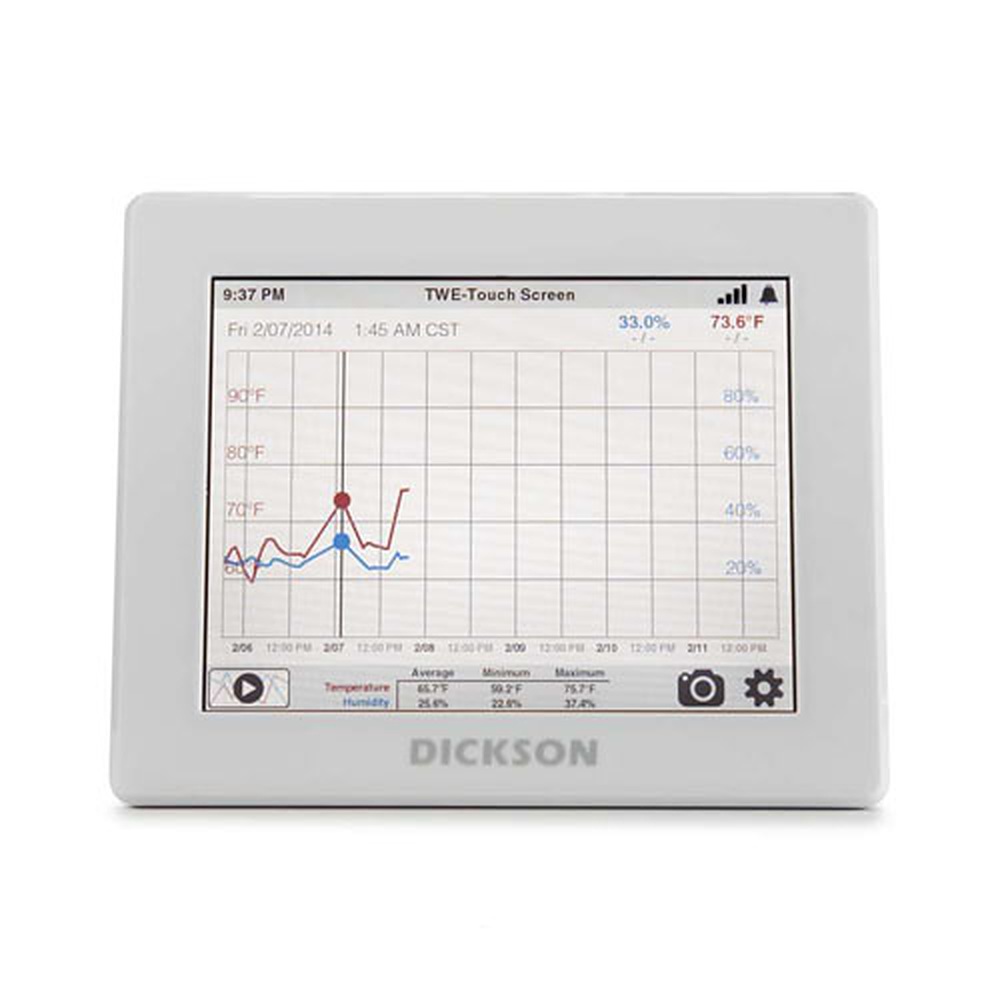

8인치 터치스크린800 × 600 화면이라 설비 앞에서 현재 값을 바로 읽을 수 있습니다.

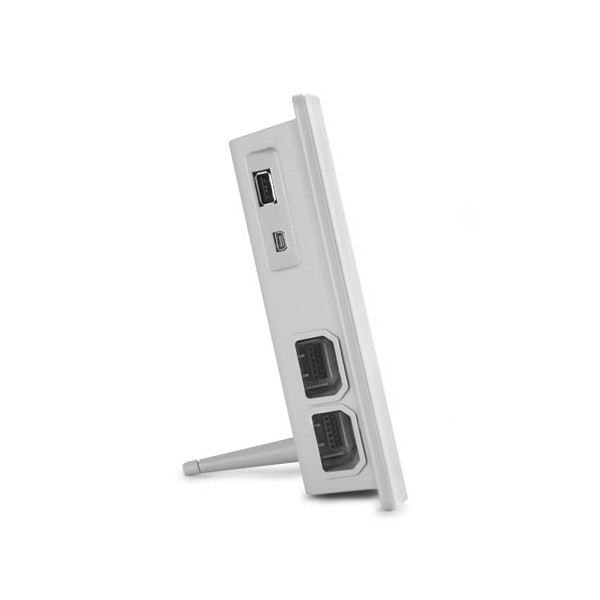

교체형 센서센서만 바꿔 끼우면 온도, 온습도, 글리콜, 열전대 가운데 필요한 항목을 같은 본체로 측정할 수 있습니다.
연장 프로브연장 프로브를 최대 5개, 총 50 ft까지 이어 본체와 떨어진 지점도 측정할 수 있습니다.
기록 간격 선택기록 간격은 60초부터 60분까지 고를 수 있고, 10초와 30초는 옵션으로 추가됩니다.
시청각 알람알람 조건에 도달하면 소리와 화면 표시로 알려 현장에서 이상을 바로 알아차릴 수 있습니다.
브래킷과 킥스탠드벽에 달거나 책상 위에 세울 수 있어 설치 자리에 맞는 방식을 고르면 됩니다.

센서 선택

측정 항목별⁣ TWE·TWP 교체형 센서

센서품번측정 범위정확도
온도RTMP-30 ~ 50 °C±0.7 °C (-7 ~ 50 °C)
온습도RTRH-R온도 -40 ~ 85 °C · 습도 5 ~ 95 %RH온도 ±0.4 °C (-6.7 ~ 50 °C) · 습도 ±2.0 %RH
글리콜 서미스터RTHM-50 ~ 70 °C±0.5 °C (-50 ~ 20 °C) · ±0.9 °C (21 ~ 50 °C) · ±1 °C (51 ~ 70 °C)
듀얼 글리콜 서미스터RTHM2-50 ~ 70 °C±0.5 °C (-50 ~ 20 °C) · ±0.9 °C (21 ~ 50 °C) · ±1 °C (51 ~ 70 °C)
K 열전대RKTC-184 ~ 1093 °C±1.0 °C (-30 ~ 50 °C) · 그 외 구간 ±2.1 °C
듀얼 K 열전대RKTC2-184 ~ 1093 °C±1.0 °C (-30 ~ 50 °C) · 그 외 구간 ±2.1 °C

냉장·냉동 보관에는 글리콜 서미스터, 실험실과 보관실의 실내 환경에는 온습도 센서, 고온 설비에는 K 열전대가 맞습니다. 릴레이 센서(RRLY)도 같은 센서 커넥터에 연결할 수 있습니다.

Dickson TWE/TWP 터치스크린 온/습도 데이터로거 제품 사진

연장 프로브로 넓은 공간 측정

연장 프로브(A898)를 최대 5개, 총 50 ft까지 이으면 본체는 읽기 편한 위치에 두고 센서만 먼 지점에 설치할 수 있습니다. 창고나 물류 공간처럼 넓은 곳의 온습도도 한 본체에서 확인합니다.

전원과 설치

TWE와 TWP의⁣ 전원 선택

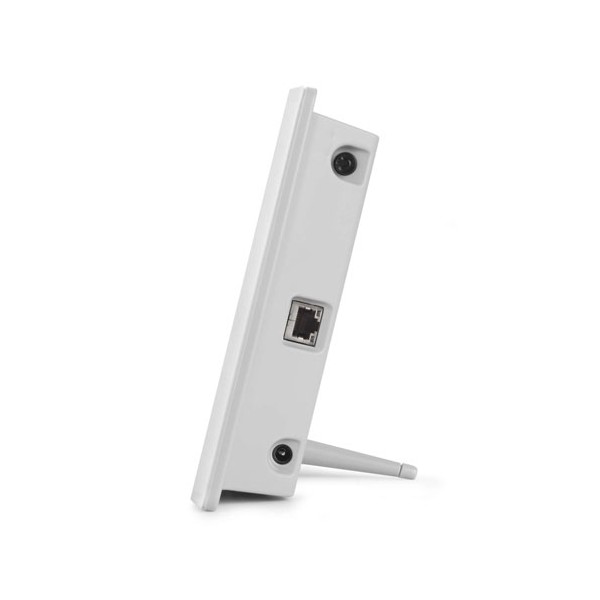

두 모델은 본체가 같고 전원 방식만 다릅니다. 콘센트가 가까운 자리에는 TWE를, 네트워크 케이블로 전원까지 받으려는 자리에는 TWP를 고르세요. TWP의 PoE 입력은 48 V에서 피크 235 mA입니다.

Dickson TWE/TWP 터치스크린 온/습도 데이터로거 제품 사진

벽면 장착과 책상 설치

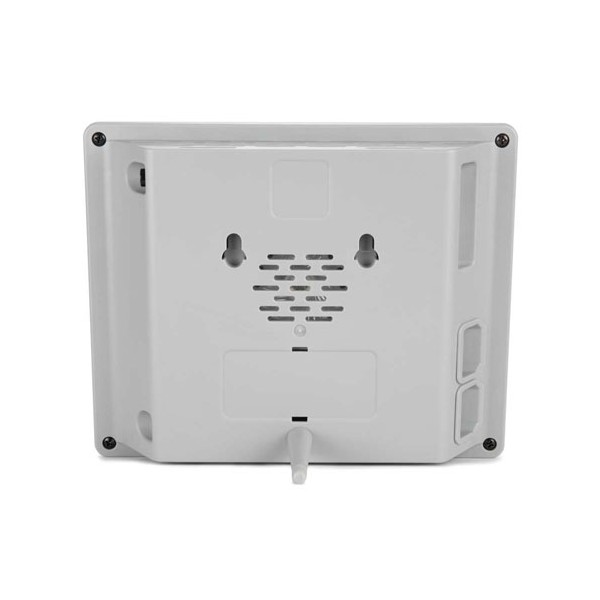

포함된 장착 브래킷으로 벽에 달거나 킥스탠드로 책상 위에 세울 수 있습니다. 기록을 USB로 내려받을 때는 FAT32로 포맷한 USB 메모리를 사용하세요.

사용 방법

TWE·TWP 터치스크린 로거⁣ 네트워크 연결과 USB 다운로드

TWE와 TWP는 터치스크린의 Settings 메뉴에서 기록 간격과 경보를 설정하고, Network Settings에서 Ethernet이나 WiFi에 연결해 DicksonOne에 등록합니다. 네트워크 없이 쓸 때는 Stored Data 메뉴에서 USB 메모리로 기록을 내려받습니다.

소프트웨어·도구하는 일
General SettingsSample Rate, 시간대, 단위, 화면 밝기 설정
Network SettingsEthernet·WiFi 선택, DicksonOne 등록용 6자리 코드 표시
Alarms채널당 상·하한 경보, 소리, Readings To Trigger
Stored Data · Save to USBCSV 또는 DicksonWare 형식으로 USB 메모리에 저장
Admin Settingspasscode로 설정 보호

처음 연결하는 순서

순서할 일
1교체형 센서를 꽂고 전원을 연결한 뒤 옆면 전원 버튼을 누르세요.
2Settings의 General Settings에서 Sample Rate와 시간대를 정하고 Alarms에서 경보 조건을 입력합니다.
3Network Settings에서 Network Adapter를 Ethernet 또는 WiFi로 고르세요. WiFi는 Scan으로 네트워크를 찾아 비밀번호를 입력하고 Connect를 누릅니다.
4DicksonOne에서 + Add Hardware, + Add a DicksonOne Logger를 누르고 화면의 6자리 코드를 입력해 Register Device를 누르세요.
5네트워크 없이 쓸 때는 DicksonOne Enabled를 OFF로 두고, Stored Data의 Save to USB로 기록을 내려받습니다.

등록 후 첫 데이터가 DicksonOne에 보이기까지 5~10분이 걸립니다. USB 메모리는 FAT32로 포맷해 사용하세요.

사양

TWE · TWP⁣ 모델별 사양

항목TWETWP
전원 방식100 ~ 240 VAC 어댑터 (12 V/1 A)PoE 36 ~ 57 V, 최대 9 W
PoE 입력 전류해당 없음48 V에서 피크 235 mA
백업 배터리충전식 72시간충전식 72시간

시리즈 공통 사양

항목사양
화면8" 정전식 터치스크린 LCD · 800 × 600
센서교체형 · 온도(RTMP) · 온습도(RTRH-R) · 글리콜 서미스터(RTHM · RTHM2) · K 열전대(RKTC · RKTC2) · 릴레이(RRLY) · 연장 프로브 최대 5개(총 50 ft)
기록 간격60초 · 90초 · 2 · 5 · 10 · 15 · 30 · 60분 (10초 · 30초 옵션)
메모리 · 백업약 1,000,000개 · 충전식 백업 배터리 72시간
사용 환경0 ~ 60 °C · 0 ~ 95 %RH 비응축 (로거 기준)
크기 · 무게21.0 × 4.5 × 18.0 cm · 1.45 lb
알람 유형시청각
승인CE
디스플레이 갱신샘플 간격에 따라 사용자 선택
다운로드USB (FAT32 포맷)
재질앞면 폴리카보네이트 · 뒷면과 옆면 ABS
포함 액세서리AC 어댑터 · 장착 브래킷 · 킥스탠드
전원 코드6 ft
보증 기간12개월

활용 분야

TWE·TWP 센서별⁣ 적용 현장

  • 냉장·냉동 보관 — 글리콜 서미스터로 보관 온도를 기록합니다.
  • 실험실·보관실 — 온습도 센서로 실내 환경을 기록합니다.
  • 창고·물류 — 연장 프로브로 센서를 멀리 두고 넓은 공간의 온습도를 측정합니다.
  • 고온 설비 — K 열전대로 최대 1093 °C까지 측정합니다.

선택 가이드

전원과 센서로 고르는⁣ TWE·TWP 구성

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
AC 콘센트가 가까운 자리라면TWE12 V/1 A AC 어댑터로 전원을 받으므로 콘센트만 있으면 설치할 수 있습니다.
네트워크 케이블로 전원까지 받고 싶을 때TWPPoE로 전원을 받아 어댑터 배선을 따로 하지 않아도 됩니다.
보관 온도를 기록할 때글리콜 서미스터 RTHM · RTHM2-50 ~ 70 °C 보관 온도 구간을 측정해 냉장·냉동 보관 기록에 맞습니다.
온도와 습도를 함께 기록할 때온습도 센서 RTRH-R센서 하나에서 온도와 습도를 함께 기록하므로 실내 환경 관리에 알맞습니다.
고온 설비를 측정할 때K 열전대 RKTC · RKTC2넓은 온도 구간을 측정할 수 있어 고온 설비 기록에 맞습니다.
OCEAView로 모으는 로거가 필요할 때Cobalt XS · Cobalt XOCEAView 소프트웨어와 함께 사용하는 로거이므로, OCEAView로 기록을 모으려면 이쪽을 고르세요.
Dickson TWE/TWP 터치스크린 온/습도 데이터로거 제품 사진

구성·옵션

TWE·TWP 본체와⁣ 센서 구성

구분품목비고
본체TWE 또는 TWP전원 방식으로 선택
기본 포함AC 어댑터100 ~ 240 VAC, 12 V/1 A
기본 포함장착 브래킷 · 킥스탠드본체와 함께
센서교체형 센서RTMP · RTRH-R · RTHM · RTHM2 · RKTC · RKTC2 · RRLY
연장프로브 연장A898 · 최대 5개, 총 50 ft
