레코더 인치 수에 맞춰 고르는
차트 기록지와 펜

DICKSON 차트 레코더용 차트 · 펜

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON 차트 레코더용 기록지(차트)와 펜은 차트 레코더가 측정값을 그려 남기는 소모품(Chart Recorder Charts and Pens)입니다. 차트는 3·4·6·8 in 크기에 60장 단위이며, 펜은 온도·압력용, 습도용, 온습도 혼합용 6개입 세트로 나뉩니다.

레코더의 인치 수와 온도 대역, 기록 기간에 맞춰 차트를 고르면 교체 주기를 현장 점검 일정에 맞출 수 있습니다. 이 소모품은 (주)테솔이 국내에 공식 공급합니다.

60장

차트 한 팩 구성

4가지 크기

3 · 4 · 6 · 8 in 차트

P222 · P226

빨강 펜과 파랑 펜 품번

P246

빨강 3개 + 파랑 3개 혼합

특징

DICKSON 차트 크기와
기록 기간으로 고르는 소모품

핵심 특징현장에서 달라지는 점

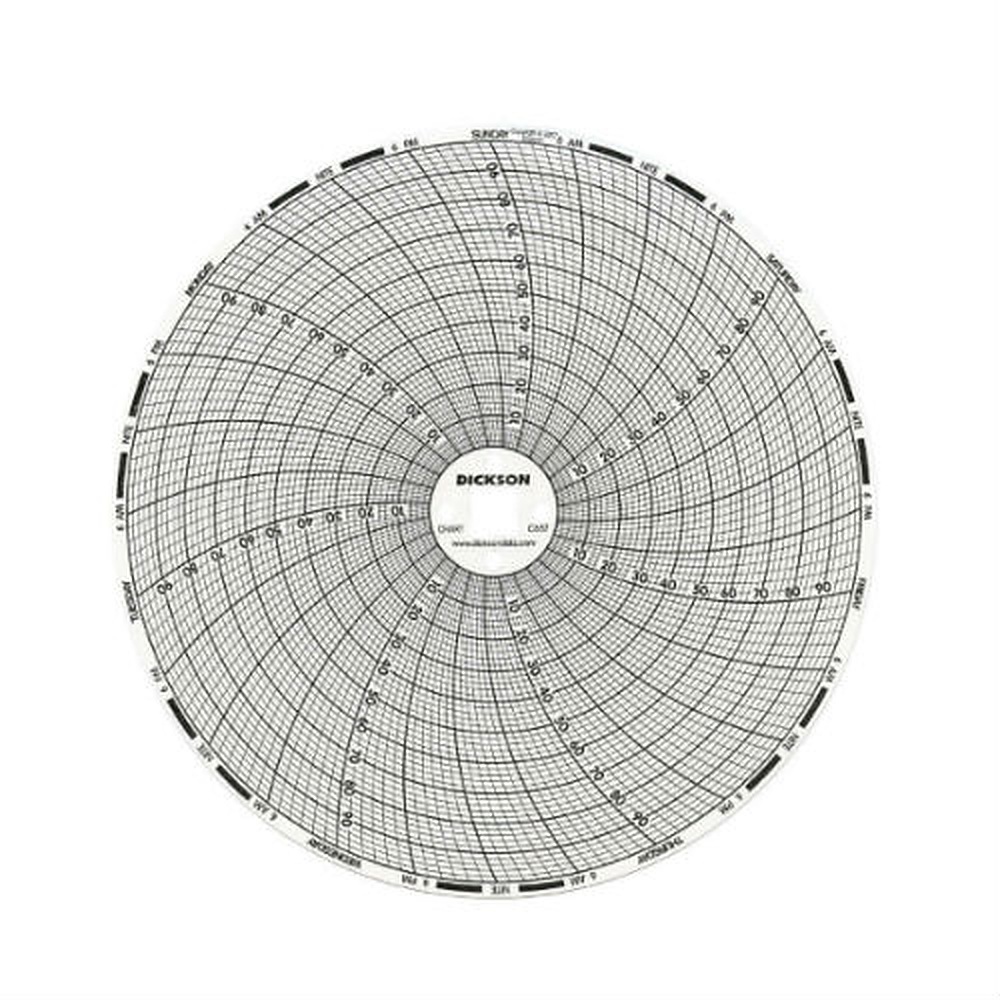

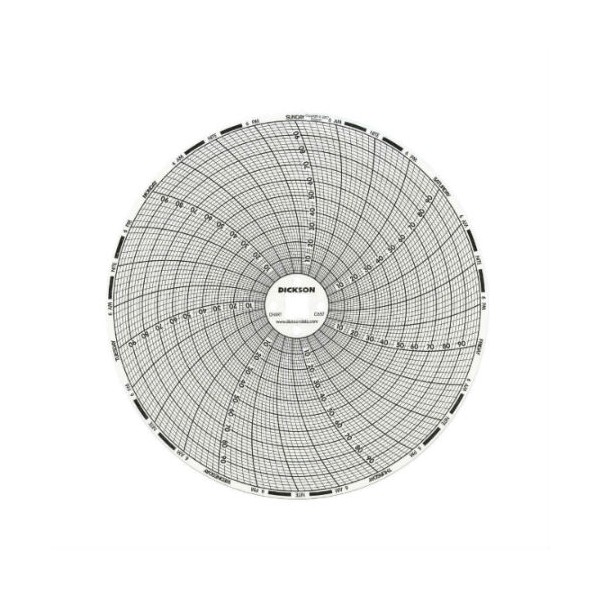

8 in 차트24시간, 31일, 7일 기록 차트가 있어 장기 보관 구역의 월간 기록까지 남길 수 있습니다.
6 in 차트24시간과 7일 기록 차트로 일간·주간 점검 기록에 맞습니다.
4 in 차트1·5·8·12·24시간과 7일 기록 차트가 있어 공정·시험 구간별 짧은 기록에 맞습니다.
3 in 차트24시간과 7일 기록 차트로 소형 레코더에 맞춥니다.

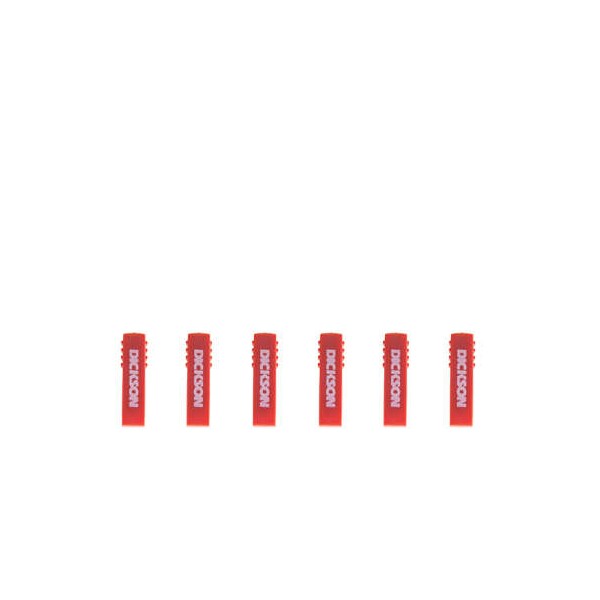

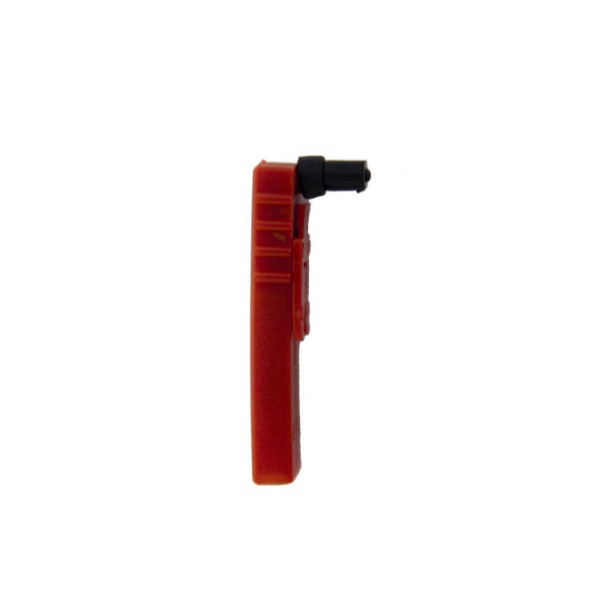

빨강 펜 P222온도·압력·범용 입력·이벤트 차트 레코더용 빨강 6개입입니다.
파랑 펜 P226, 혼합 P246습도 레코더는 파랑 6개입 P226을, 온습도 레코더는 빨강 3개와 파랑 3개 P246을 사용합니다.

차트 선택

레코더 크기와
기록 기간 맞추기

차트는 먼저 레코더의 인치 수로 고르고, 측정 범위에 맞는 온도 대역 코드를 정한 다음 24시간, 7일, 31일 가운데 기록 기간을 선택하세요. 기록 기간이 길수록 눈금이 촘촘해지므로, 이벤트 시점이 중요한 공정이라면 기간이 짧은 차트가 읽기 쉽습니다.

펜 선택

레코더 입력 종류별
P222·P226·P246 펜 구성

레코더 입력에 맞는 펜 색 구성

온도·압력·범용 입력·이벤트 레코더는 빨강 6개입 P222를, 습도 레코더는 파랑 6개입 P226을 사용합니다. 온도와 습도를 함께 기록하는 레코더라면 빨강 3개와 파랑 3개가 들어 있는 P246 한 세트로 두 색을 모두 갖출 수 있습니다.

사양

차트 · 펜
구성 사양

항목사양
차트 크기3 · 4 · 6 · 8 in (76 · 101 · 152 · 203 mm)
차트 수량60장 단위
8 in 차트 기록 기간24시간, 31일, 7일
6 in 차트 기록 기간24시간, 7일
4 in 차트 기록 기간1시간, 5시간, 8시간, 12시간, 24시간, 7일
3 in 차트 기록 기간24시간, 7일
펜 P222빨강 6개 (온도·압력·범용 입력·이벤트 차트 레코더용)
펜 P226파랑 6개 (습도 차트 레코더용)
펜 P246빨강 3개 + 파랑 3개 (온도·습도 레코더용)

활용 분야

차트 레코더 기록지가
쓰이는 현장

  • 냉장·냉동 구역 — 온도 기록을 기록지에 연속으로 남깁니다.
  • 창고·물류 구역 — 보관 온도의 변화를 기록지에 남깁니다.
  • 실험실 항온 환경 — 항온 상태가 유지되는지 기록지로 확인합니다.
  • 온습도 동시 기록 — 혼합 펜 P246으로 온도와 습도를 함께 기록합니다.

선택 가이드

레코더 조건별
차트·펜 선택 기준

선택 기준고를 것판단 근거
레코더 인치 수3 · 4 · 6 · 8 in 차트레코더의 차트 크기와 일치해야 합니다.
온도 대역측정 범위에 맞는 차트 코드측정 범위에 맞는 눈금의 차트를 선택합니다.
기록 기간24시간, 7일, 31일 중 선택점검 주기에 맞춥니다.
펜 종류P222 · P226 · P246온도·압력은 P222, 습도는 P226, 온습도 혼합은 P246입니다.

구성·옵션

차트·펜 주문 구성

구분내용
차트3 · 4 · 6 · 8 in, 60장 단위
펜P222(빨강 6개), P226(파랑 6개), P246(빨강 3개 + 파랑 3개)
