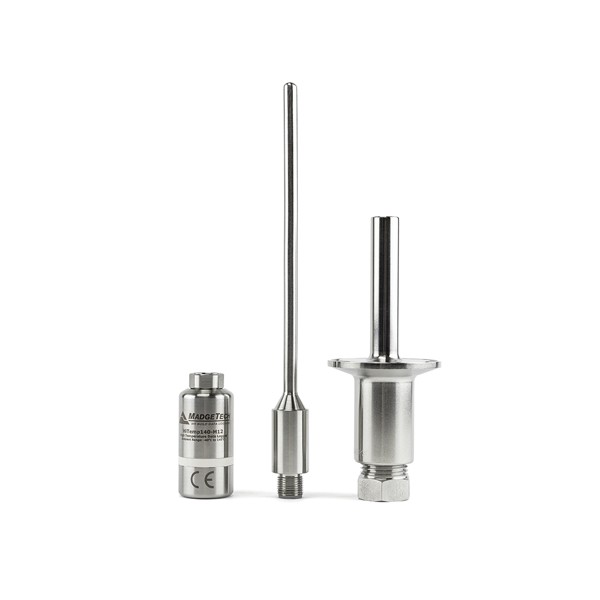

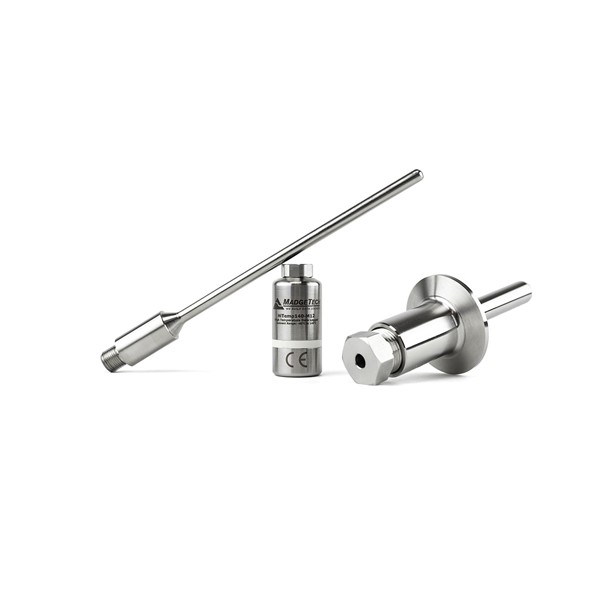

MadgeTech M12 CIP THERMOWELL PROBE 프로브

MadgeTech M12 CIP THERMOWELL PROBE 프로브

MODEL
M12 CIP THERMOWELL PROBE
브랜드
MADGETECH
제품 자료
제품문의 구매하기

세척 라인과 건열 터널에 맞춰
꽂는 M12 외장 프로브

MadgeTech M12 프로브 3종

견적 받기

MadgeTech 국내 정식 공급 파트너

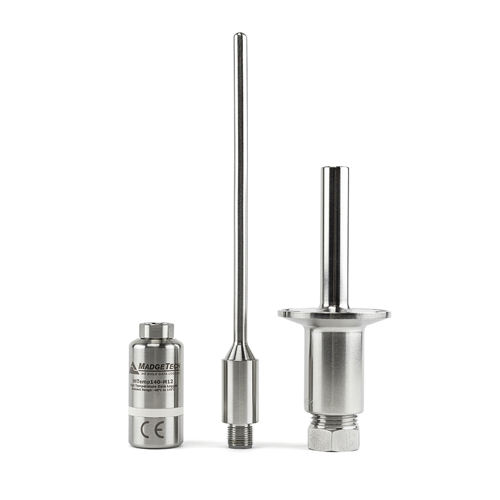

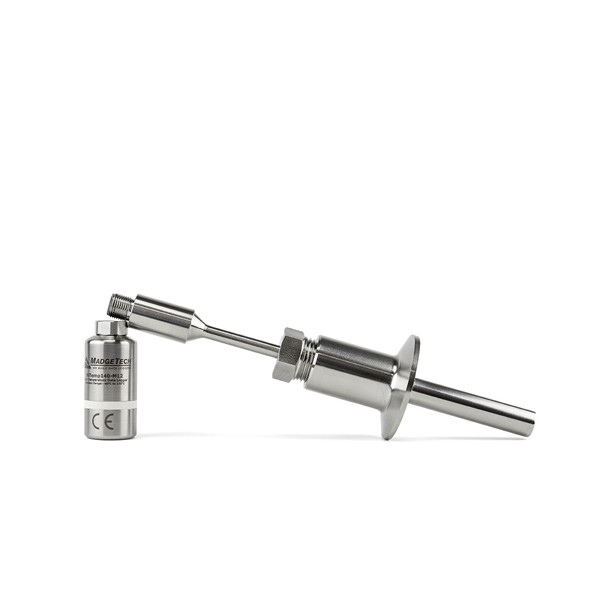

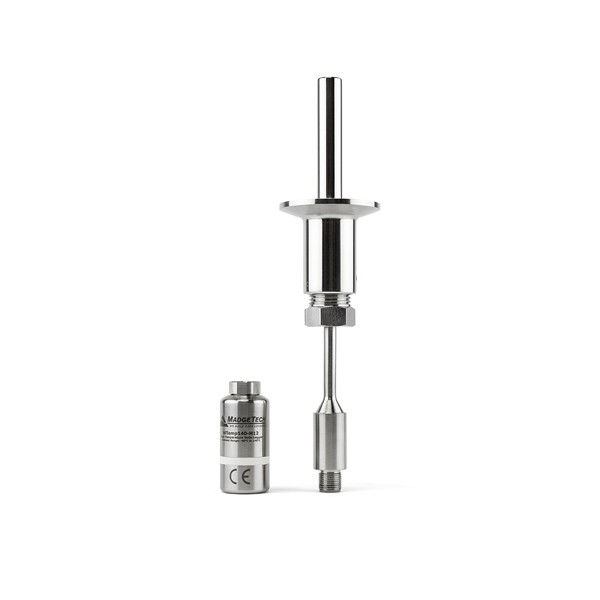

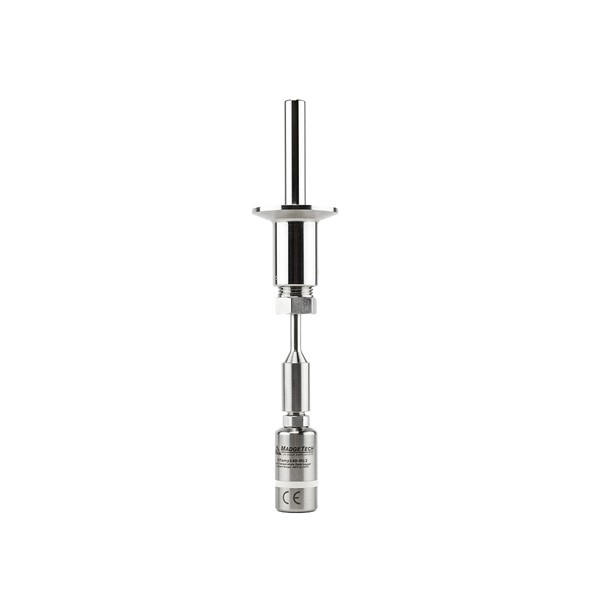

MadgeTech M12 프로브는 M12 커넥터로 HiTemp140-M12 데이터 로거에 연결하는 RTD 외장 온도 프로브(CIP 서모웰, 유연형, 탈발열원형)입니다. 세척 라인과 좁은 배관, 건열 터널의 온도를 환경에 맞는 형태로 측정합니다.

이 페이지는 「MadgeTech M12 프로브 (CIP Thermowell · Flexible · Depyrogenation)」에 속한 상품 4종이 함께 쓰는 안내입니다. MadgeTech M12 CIP THERMOWELL PROBE 프로브의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

유연형은 -200 ~ +260 °C를 IP67 보호 등급으로 측정하고, 탈발열원형은 건열 환경을 평단 팁으로 측정합니다. CIP 서모웰은 -50 ~ +200 °C를 위생형 몸체로 다루며, 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

-50 ~ +450 °C

탈발열원형의 측정 범위

IP67

유연형 프로브의 보호 등급

36 in

유연형 · 탈발열원형 길이

3종

형태가 다른 M12 프로브

특징

측정 환경에 따라
나뉘는 세 구조

핵심 특징현장에서 달라지는 점
M12 커넥터M12 커넥터를 쓰는 로거에 프로브만 바꿔 꽂으므로 측정 대상이 바뀌어도 로거를 그대로 운용할 수 있습니다.
CIP 서모웰세척 라인에 맞는 위생형 몸체라서 식품·유제품·제약 공정의 CIP 구간 온도를 측정할 수 있습니다.
유연형지름 2.18 mm의 가는 프로브가 휘어지므로 좁은 배관과 설비 틈에도 들어갑니다.
탈발열원형 평단 팁평단 팁과 스테인리스·유리섬유·PEEK 재질로 고온 건열 환경을 견딥니다.
100 Ω 백금 센서백금 RTD 센서가 온도 변화에 빠르게 반응합니다.

프로브 선택

측정 범위와
설치 환경으로 고르기

프로브마다 측정 범위가 다르므로 측정 온도의 상한과 하한을 먼저 정한 뒤 고르세요. 고온 건열 공정에는 탈발열원형, 극저온 구간에는 유연형이 맞습니다.

CIP 라인에 설치하는 서모웰

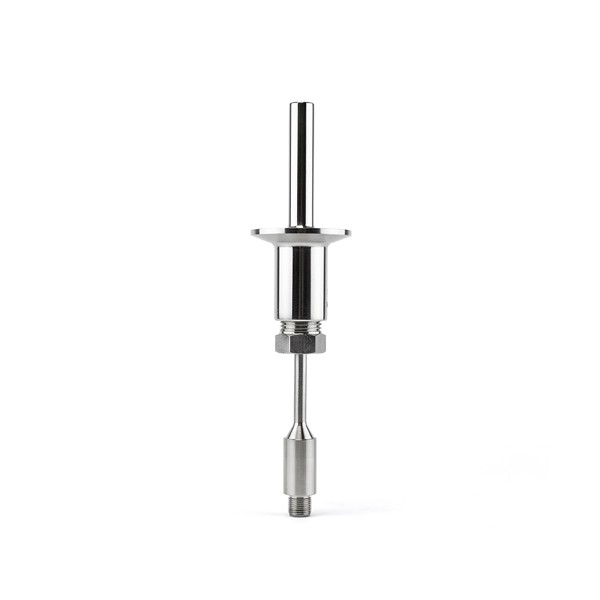

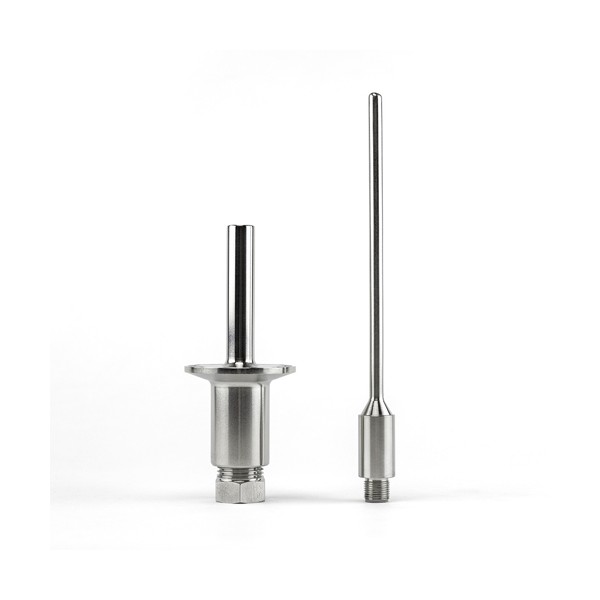

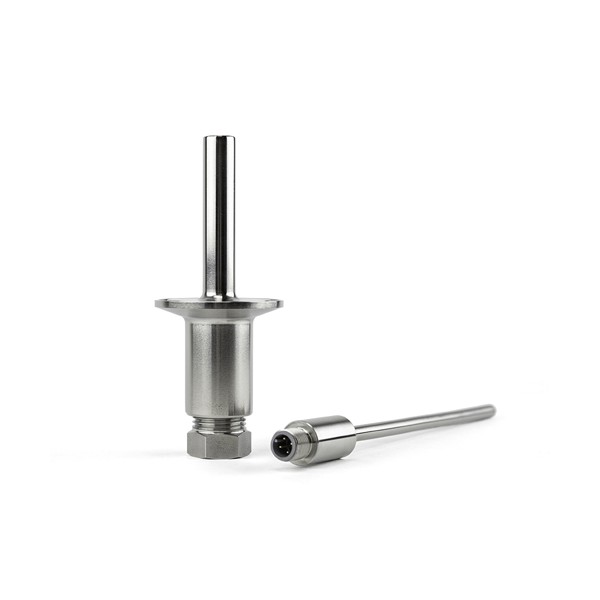

CIP 서모웰은 삽입 길이 2.5 in, 지름 0.50 in 몸체로 배관 포트에 장착하며 스프링이 달린 견고한 구조입니다. 세척액이 흐르는 구간의 온도를 프로브 교체 없이 연속 기록합니다.

사양

M12 프로브 3종 비교와
공통 사양

항목CIP ThermowellFlexibleDepyrogenation
프로브 타입백금 RTD유연형 RTD유연형 RTD, 평단 팁
측정 범위-50 ~ +200 °C-200 ~ +260 °C-50 ~ +450 °C
재질백금, 스테인리스 스틸스테인리스 스틸, PFA, 폴리아미드 6-6 GF스테인리스 스틸, 유리섬유, PEEK
길이삽입 길이 2.5 in (63.5 mm)36 in (914 mm)36 in (914 mm)
지름0.50 in (12.7 mm)0.086 in (2.18 mm)0.156 in (4.0 mm)
무게12 oz해당 없음해당 없음
보호 등급해당 없음IP67해당 없음
품번해당 없음901893-00901513-00

시리즈 공통 사양

항목사양
커넥터M12
연결 로거HiTemp140-M12 데이터 로거 (별매)
센서백금 RTD (100 Ω)

활용 분야

프로브 형태에 따른
측정 작업

  • CIP 세척 라인 — 식품·유제품·제약 공정의 세척액 온도를 서모웰로 기록합니다.
  • 좁은 배관 — 유연형을 배관이나 설비 틈에 넣어 저온부터 고온까지 측정합니다.
  • 탈발열원 터널 — 건열 환경의 온도를 평단 팁 프로브로 측정합니다.

선택 가이드

측정 환경에 따른
프로브 선택

이럴 때권장 모델선택 이유
CIP 세척 라인을 측정할 때M12 CIP Thermowell위생형 몸체에 2.5 in 삽입 길이를 갖추었기 때문입니다.
좁은 곳과 저온을 측정할 때M12 Flexible지름 2.18 mm, IP67의 가는 프로브입니다.
건열 환경을 측정할 때M12 Depyrogenation가장 높은 범위를 다루는 평단 팁이기 때문입니다.

구성·옵션

M12 프로브 품번과
연결 로거

  • M12 Flexible 품번 901893-00
  • M12 Depyrogenation 품번 901513-00
  • 연결 로거: HiTemp140-M12 데이터 로거 (별매)
