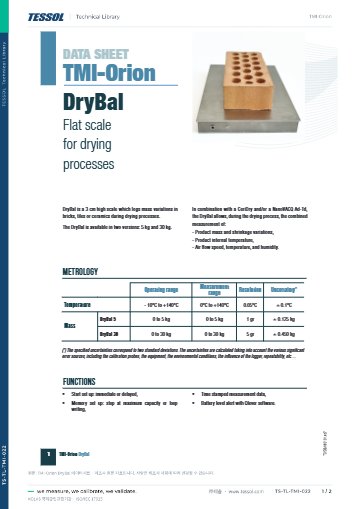

제품 자료: 데이터시트

종합 카탈로그

TMI 종합 카탈로그

식품공정 솔루션

의료 및 제약 솔루션

제품문의 구매하기

건조기 안에서 줄어드는
질량을 저울로 재는 로거

JRI-TMI DryBal 건조 공정 질량 데이터로거

견적 받기

JRI-TMI 국내 정식 공급 파트너

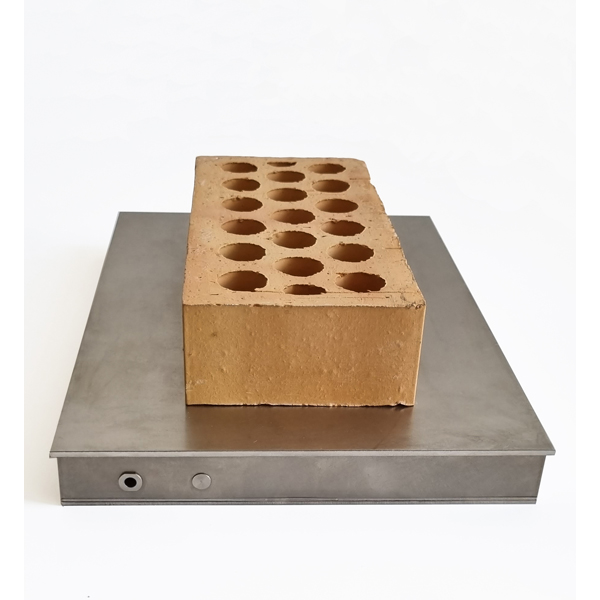

JRI-TMI DryBal은 납작한 저울형 건조 공정 질량 데이터로거(Mass Loss Logger)입니다. 두 가지 용량으로 구성되며, 벽돌·타일·도자기가 건조되며 줄어드는 질량과 Pt1000 온도를 -10~+140 °C 건조기 안에서 기록합니다.

절대 무게보다 질량 변화를 보도록 설계되어 건조 곡선을 시간별로 남깁니다. 시작 조건을 날짜와 시각 또는 온도 임계값으로 정할 수 있어 공정 시작 시점을 놓치지 않습니다. 알루미늄과 316 L 스테인리스 본체로 된 이 로거는 (주)테솔이 국내에 공식 공급합니다.

DryBal 5 · 30

두 가지 질량 범위

±0.1 °C

온도 불확도

43,500개

채널당 기록 용량

Pt1000

시료 곁 온도 동시 기록

특징

납작한 본체로
질량 감소 기록

핵심 특징	현장에서 달라지는 점
높이 30 mm 본체	건조 대차 선반에 그대로 놓이므로 시료를 따로 옮기거나 선반 높이를 바꾸지 않고 질량을 기록합니다.
DryBal 5와 DryBal 30	두 용량 중 시료 무게에 맞는 분해능을 고릅니다.
건조 중 질량 감소 기록	줄어드는 질량을 시간별로 남겨 건조 곡선의 정체 구간과 종료 시점을 데이터로 판정합니다.
Pt1000 온도 센서	시료 곁 온도를 0.05 °C 분해능으로 함께 기록해 질량 변화와 온도 이력을 한 시간축에서 대조합니다.
날짜·시각 또는 온도 임계값 시작	온도 임계값을 시작 조건으로 정하면 건조기가 설정 온도에 도달할 때 기록이 자동으로 시작되어, 수동으로 시작할 때의 시점 오차가 없습니다.
알루미늄·316 L 스테인리스 본체	고온에 맞는 전자 장치를 담은 견고한 본체라 반복되는 건조 사이클을 견딥니다.

불확도 계산

질량 변화 불확도는
사전에 계산

DryBal은 질량 자체의 절대 무게보다 건조 중 질량 변화를 보는 장비이므로 예상 질량 변화로 상대 불확도를 미리 계산해야 합니다. 로거의 질량 불확도를 ΔW, 건조 전후 질량을 W1과 W2라고 하면 질량 변화의 상대 불확도는 2 × ΔW / (W1 − W2)입니다.

불확도는 DryBal 5가 ±0.125 kg, DryBal 30이 ±0.450 kg(k=2)이므로 질량 변화량이 작은 시료에는 용량이 작은 DryBal 5가 맞습니다. 변화량이 불확도에 가까우면 곡선의 추세는 보이지만 절대 감소량 판정에는 한계가 있습니다.

건조 곡선과 온도 이력을 같은 시간축에 기록

질량 감소와 Pt1000 온도가 같은 시간축에 쌓이므로 온도가 오르는 구간과 질량이 줄어드는 구간의 시차를 곧바로 확인할 수 있습니다. 건조기 풍속과 제품 온도까지 보려면 NanoVACQ Ad를 함께 넣어 건조 조건 전체를 한 번에 기록하세요.

사용 방법

DryBal 질량 로거
연결과 기록 순서

DryBal은 USB 인터페이스로 PC와 연결하고 Qlever로 설정하는 질량 감소 데이터로거입니다. 기록은 건조 공정 뒤에 내려받아 확인합니다.

소프트웨어·도구	하는 일
Qlever	질량, 온도 기록 설정과 데이터 내려받기, 곡선 보기
USB 인터페이스	로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
구성 및 교정 파일	DryBal 구성과 교정 파일, 로거와 함께 납품(데이터시트 표기)

처음 연결하는 순서

순서	할 일
1	PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2	DryBal을 인터페이스에 연결합니다.
3	획득 간격(1초~59분 59초)과 기록 기간을 일, 시, 분 단위로 정합니다.
4	시작 조건을 즉시, 날짜와 시각 지정, 온도 임계값 중에서 고릅니다.
5	DryBal을 건조 대차 선반에 놓고 공정을 진행합니다.
6	공정이 끝나면 로거를 인터페이스에 연결해 Qlever로 질량과 온도 곡선을 내려받으세요.

DryBal은 절대 무게보다 질량 변화를 기록하는 장비입니다.

사양

DryBal 5와 30
비교 사양

항목	DryBal 5	DryBal 30
질량 범위	0~5 kg	0~30 kg
질량 분해능	1 g	5 g
질량 불확도 (k=2)	±0.125 kg	±0.450 kg

시리즈 공통 사양

항목	사양
질량 센서	스트레인 게이지
온도 센서	Pt1000
온도 측정 범위 · 분해능	0~+140 °C · 0.05 °C
온도 불확도 (k=2)	±0.1 °C
사용 온도	-10~+140 °C
메모리	측정 채널당 43,500개
기록 간격	1초 ~ 59분 59초
시작 조건	날짜·시각·분 지정 또는 온도 임계값
전원	사용자 교체 배터리 팩
인터페이스	USB 유선
크기	294 × 213 × 30 mm
재질	알루미늄 · 316 L 스테인리스
소프트웨어	Qlever (Windows 7 · 8 · 10 · 11)

활용 분야

건조 질량 이력이
필요한 현장

벽돌 건조 공정 — 건조 대차 위 시료의 질량 감소 곡선으로 건조 종료 시점을 판정합니다.
타일 건조기 — 건조 속도와 온도 이력을 함께 기록해 균열 원인을 추적합니다.
도자기 건조 — 성형품의 수분 감소 패턴을 로트별로 비교합니다.
건조 조건 개발 — 풍속과 제품 온도 기록을 조합해 건조 프로파일을 설계합니다.

선택 가이드

시료 무게와 목적별
권장 구성

이럴 때 (사용 조건)	권장 모델	선택 이유
가벼운 시료를 1 g 단위로 기록할 때	DryBal 5	질량 범위 0~5 kg, 분해능 1 g입니다.
무거운 제품을 올려 기록할 때	DryBal 30	질량 범위 0~30 kg, 분해능 5 g입니다.
건조기 풍속과 제품 온도도 기록할 때	NanoVACQ Ad와 함께	풍속 0.5~20 m/s와 Pt1000 온도를 같은 공정에서 기록합니다.
질량 변화량이 불확도에 가까울 때	DryBal 5	불확도가 작은 용량으로 변화량 판정 한계를 줄입니다.

구성·옵션

구성품과
소프트웨어

구분	품목	비고
본체	DryBal 5	분해능 1 g
본체	DryBal 30	분해능 5 g
센서	스트레인 게이지 질량 센서 · Pt1000 온도	본체 내장
전원 · 통신	사용자 교체 배터리 팩 · USB 유선	본체 공통
소프트웨어	Qlever	Windows 7 · 8 · 10 · 11
선택 모듈	Authentication-Tracking, Pharma	21 CFR Part 11 요건에 대응하는 기능

질량 센서는 계측 실험실에서 안정된 조건으로 교정하고 조정하며, 현장 보정은 Qlever 소프트웨어의 오프셋 기능을 사용합니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

DryBal과 함께 보는
JRI-TMI 로거

DryBal은 어떤 공정에서 사용합니까?
벽돌·타일·도자기 건조기에서 시료의 질량 감소와 온도를 기록합니다. 납작한 본체라 건조 대차 선반에 그대로 올립니다.
DryBal 5와 30 중 어느 쪽을 고릅니까?
시료 무게와 질량 변화량으로 정합니다. 질량 변화량이 작으면 불확도가 작은 DryBal 5, 무거운 제품이면 DryBal 30을 선택하세요.
DryBal을 절대 무게를 측정하는 저울로 사용해도 됩니까?
권장하지 않습니다. 절대 무게보다 건조 중 질량 변화를 기록하도록 설계된 장비이므로 절대 무게 판정에는 불확도를 먼저 따져 보세요.
DryBal을 Part 11 환경에서 사용할 수 있습니까?
Qlever 선택 모듈인 Authentication-Tracking과 Pharma 모듈이 21 CFR Part 11 요건에 대응하는 기능을 갖추고 있습니다. 로거 단독이 아니라 소프트웨어 구성의 기능이므로 운영 절차와 함께 판단하세요.
