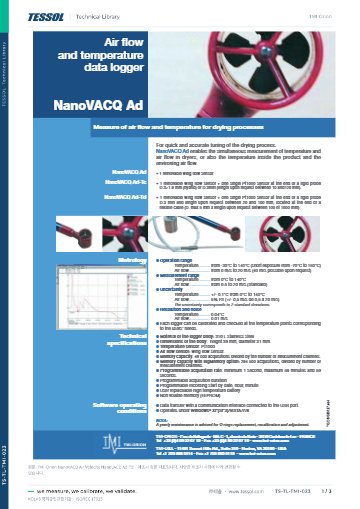

제품 자료: 기술 자료

종합 카탈로그

TMI 종합 카탈로그

식품공정 솔루션

의료 및 제약 솔루션

제품문의 구매하기

건조기 안 바람의 흐름을
날개 센서로 재는 풍속 로거

JRI-TMI NanoVACQ Ad 풍속 · 온도 데이터로거

견적 받기

JRI-TMI 국내 정식 공급 파트너

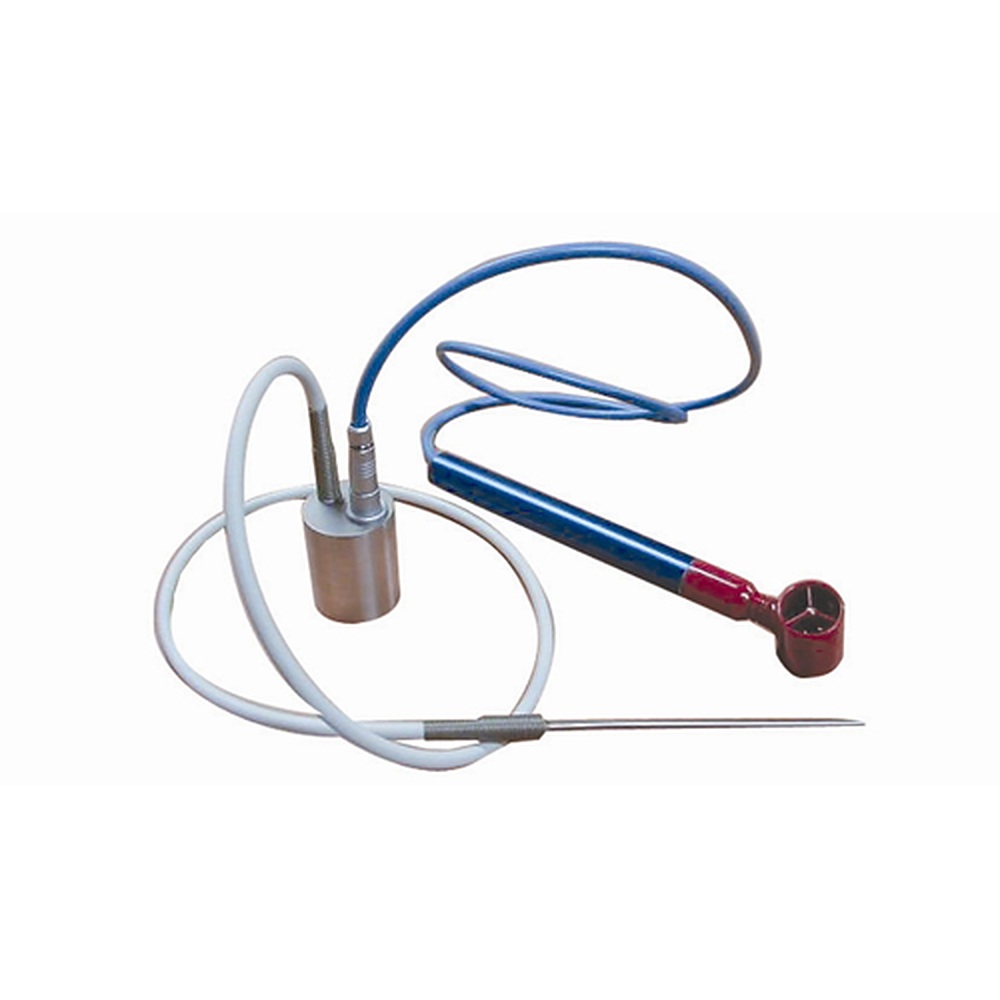

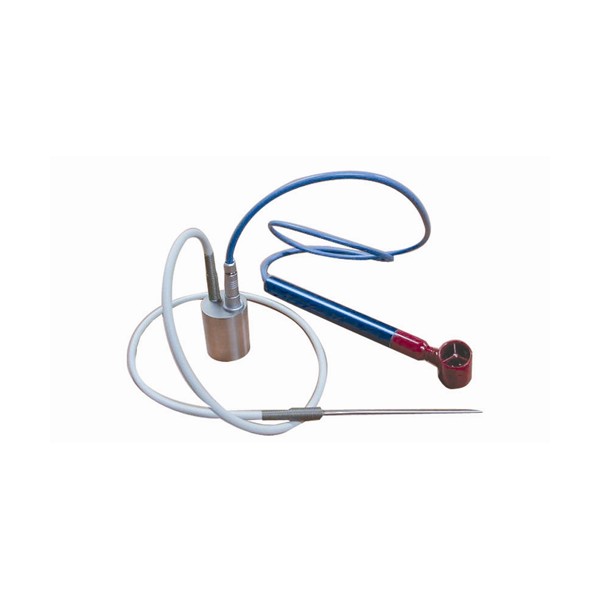

JRI-TMI NanoVACQ Ad는 탈착식 날개형 센서로 건조기 안 0.5~20 m/s 풍속을 측정하고 Pt1000 프로브로 제품 온도를 함께 기록하는 풍속·온도 데이터로거(Anemometer & Temperature Logger)입니다. 도자기·벽돌·타일·식품 건조기의 건조 조건을 시간별로 기록합니다.

본체와 날개 센서를 분리해 제품 옆에 두므로 공기가 지나가는 위치의 풍속을 그대로 기록합니다. 기본 48,000개 메모리는 BigMemory 옵션으로 294,500개까지 늘어나 긴 건조 공정도 끊김 없이 기록합니다. 높이 39 mm의 316L 스테인리스 본체로 된 이 로거는 (주)테솔이 국내에 공식 공급합니다.

0.5 ~ 20 m/s

날개형 센서 풍속 측정

±0.1 °C

Pt1000 온도 불확도 (k=2)

294,500개

BigMemory 옵션 용량

39 mm

316L 스테인리스 본체 높이

특징

분리형 풍속 센서와
온도 프로브

핵심 특징	현장에서 달라지는 점

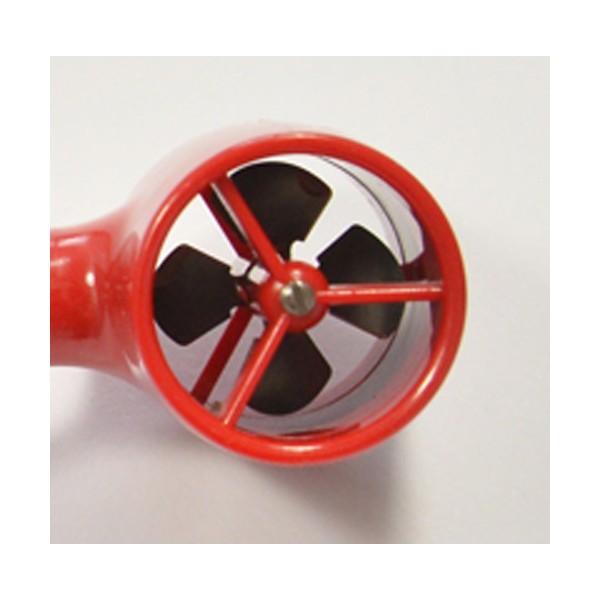

탈착식 날개형 풍속 센서	날개 센서만 제품 가까이에 놓고 본체는 다른 위치에 둘 수 있어 건조기 안 좁은 공간에도 배치할 수 있습니다.
0.5~20 m/s 풍속, 0.01 m/s 분해능	건조기 안 바람의 미세한 변화까지 기록해 팬 속도 조정 전후의 차이를 수치로 비교합니다.
Pt1000 온도 프로브	Ad-Tc와 Ad-Td 모델은 제품 온도를 함께 읽어 풍속과 온도를 같은 시간축에서 대조합니다.
강성·케이블 프로브 선택	강성 프로브(10~120 mm)와 케이블 프로브(100~1000 mm) 중 제품 형태와 삽입 깊이에 맞춰 고릅니다.
-30~+140 °C 사용 범위	단시간 -70~+150 °C까지 견뎌 건조기의 급격한 온도 변화에도 로거가 손상되지 않습니다.
BigMemory·FullRadio 옵션	긴 공정은 BigMemory로, 실시간 값이 필요하면 무선 FullRadio 버전으로 구성합니다.

모델 선택

Ad 계열 세 모델
구성 선택

NanoVACQ Ad는 날개형 풍속 센서 1개, Ad-Tc는 여기에 강성 Pt1000 프로브, Ad-Td는 유연한 케이블 끝의 Pt1000 프로브를 더한 구성입니다. 풍속만 필요하면 Ad, 제품 표면이나 틈 안 온도가 필요하면 Ad-Tc, 본체에서 먼 위치의 제품 온도가 필요하면 Ad-Td를 고르세요.

프로브 종류와 삽입 위치

강성 프로브는 10~120 mm 깊이로 제품에 곧게 꽂는 용도이고, 케이블 프로브는 100~1000 mm 길이로 본체와 떨어진 위치까지 닿습니다. 풍속은 날개 센서 방향에 따라 값이 달라지므로 공기 흐름 방향과 센서 축을 맞춰 설치하세요.

불확도 해석

풍속 · 온도 불확도와
기록 설계

풍속 불확도는 5 % FS(±0.5 m/s), 온도 불확도는 ±0.1 °C이며 모두 k=2입니다. 풍속 측정 범위는 0.5~20 m/s이므로 0.5 m/s 미만의 약한 바람은 측정 범위 밖입니다. 메모리 48,000개는 채널 수로 나누어 사용하므로 채널이 늘면 채널당 기록 수가 줄고, 기록 간격은 1초부터 59분 59초까지 정합니다.

사용 방법

NanoVACQ Ad 풍속 로거
연결과 무선 운용

NanoVACQ Ad는 풍속과 온도를 기록하는 로거이며 기본형은 USB 인터페이스로 PC의 Qlever와 연결합니다. 무선 FullRadio 버전은 2.4 GHz로 값을 실시간 감시하고 원격으로 설정, 시작, 판독합니다.

소프트웨어·도구	하는 일
Qlever	기록 간격, 기간, 시작 시점 설정과 데이터 내려받기
USB 인터페이스	로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
FullRadio 무선 버전	실시간 감시와 원격 설정, 시작, 판독
라디오 베이스	무선 로거와 PC를 잇는 장치, 자료상 USB, RS485, Ethernet, Wi-Fi 연결 가능

처음 연결하는 순서

순서	할 일
1	PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2	NanoVACQ Ad를 인터페이스에 연결해 획득 간격(1초~59분 59초)과 기록 기간을 정합니다.
3	시작을 날짜, 시, 분으로 예약하거나 즉시 시작으로 정합니다.
4	날개형 풍속 센서를 측정 위치에 두고 공정을 진행합니다.
5	기본형은 공정이 끝난 뒤 인터페이스에 연결해 데이터를 내려받으세요.
6	FullRadio 버전은 라디오 베이스를 연결하면 공정 중에도 값을 읽고 로거를 원격으로 설정할 수 있습니다.

FullRadio 데이터 전송 거리는 자료상 트인 장소 기준 약 25 m이며 사용 환경에 따라 달라질 수 있으니 현장에서 먼저 확인하세요.

사양

풍속 · 온도 측정 사양과
구성 비교

항목	NanoVACQ Ad	NanoVACQ Ad-Tc	NanoVACQ Ad-Td
구성	탈착식 날개 유량 센서 1개	Ad + Pt1000 강성 프로브	Ad + 유연 케이블 끝 Pt1000 프로브
온도 프로브	해당 없음	강성 (10~120 mm)	케이블 (100~1000 mm)
온도 측정	해당 없음	0~+140 °C	0~+140 °C

시리즈 공통 사양

항목	사양
풍속 측정 범위	0.5~20 m/s (사용 0~20 m/s)
풍속 분해능 · 불확도 (k=2)	0.01 m/s · 5 % FS (±0.5 m/s)
온도 측정 범위 (Ad-Tc · Ad-Td)	0~+140 °C
사용 온도	-30~+140 °C (단시간 -70~+150 °C)
온도 분해능 · 불확도 (k=2)	0.04 °C · ±0.1 °C
메모리	48,000개 (채널 수로 분할) · BigMemory 옵션 294,500개
기록 간격	1초 ~ 59분 59초
본체 재질 · 크기	316L 스테인리스 · 높이 39 mm, 지름 31 mm
전원	사용자 교체 배터리 팩
인터페이스	USB 유선
무선 옵션	FullRadio 무선 버전 (2.4 GHz, 실시간 모니터링)
소프트웨어	Qlever (Windows 7 · 8 · 10 · 11)

활용 분야

건조 조건을 수치로 남기는
현장

도자기 건조 — 건조기 안 풍속 분포를 측정해 팬과 댐퍼 조정 근거로 사용합니다.
벽돌·타일 건조 — 대차 위치별 풍속과 제품 온도를 기록해 건조 균일도를 비교합니다.
식품 건조기 — 열풍 속도와 제품 온도를 함께 기록해 공정 조건을 확정합니다.
건조 공정 개발 — DryBal의 질량 감소 기록과 조합해 건조 곡선 전체를 설계합니다.

선택 가이드

측정 항목별
Ad 계열 선택

이럴 때 (사용 조건)	권장 모델	선택 이유
풍속만 기록할 때	NanoVACQ Ad	날개형 풍속 센서 하나로 구성이 단순합니다.
제품 온도를 강성 프로브로 기록할 때	NanoVACQ Ad-Tc	10~120 mm 강성 Pt1000 프로브를 제품에 꽂습니다.
먼 위치의 제품 온도를 기록할 때	NanoVACQ Ad-Td	100~1000 mm 케이블 끝 프로브가 본체에서 떨어진 위치까지 닿습니다.
긴 건조 공정을 기록할 때	BigMemory 옵션	메모리가 294,500개로 늘어납니다.
실시간 값을 확인할 때	FullRadio 무선 버전	2.4 GHz 무선으로 값을 실시간 모니터링합니다.
질량 감소도 기록할 때	DryBal과 함께	건조 곡선과 풍속·온도 이력을 같은 공정에서 얻습니다.

구성·옵션

모델·옵션과
소프트웨어 구성

구분	품목	비고
모델	NanoVACQ Ad	탈착식 날개 유량 센서 1개
모델	NanoVACQ Ad-Tc	Ad + Pt1000 강성 프로브
모델	NanoVACQ Ad-Td	Ad + 유연 케이블 끝 Pt1000 프로브
옵션	BigMemory	메모리 294,500개
옵션	FullRadio	무선 버전
전원 · 통신	사용자 교체 배터리 팩 · USB 유선	본체 공통
소프트웨어	Qlever	Windows 7 · 8 · 10 · 11
선택 모듈	Authentication-Tracking, Pharma	21 CFR Part 11 요건에 대응하는 기능

FullRadio 무선 버전은 도입 전에 국내 전파 적합성평가 번호를 확인하세요. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

NanoVACQ Ad와 함께 보는
JRI-TMI 로거

NanoVACQ Ad로 측정값을 실시간으로 볼 수 있습니까?
기본 모델은 실시간으로 볼 수 없습니다. USB 유선으로 회수한 뒤 내려받으며, 실시간 값이 필요하면 2.4 GHz 무선의 FullRadio 버전을 선택하세요.
NanoVACQ Ad 계열은 제품 온도도 함께 측정합니까?
Ad-Tc와 Ad-Td 모델이 Pt1000 프로브로 제품 온도를 함께 측정합니다. 기본 Ad는 풍속 센서만 있으므로 온도가 필요하면 두 모델 중에서 고르세요.
NanoVACQ Ad로 긴 건조 공정도 기록할 수 있습니까?
기본 메모리는 48,000개이고 BigMemory 옵션으로 294,500개까지 늘릴 수 있습니다. 채널 수가 늘면 채널당 기록 수가 줄어드니 채널과 기록 간격을 함께 계획하세요.
NanoVACQ Ad를 Part 11 환경에서 사용할 수 있습니까?
Qlever 선택 모듈인 Authentication-Tracking과 Pharma 모듈이 21 CFR Part 11 요건에 대응하는 기능을 갖추고 있습니다. 소프트웨어 구성의 기능이므로 운영 절차와 함께 판단하세요.
