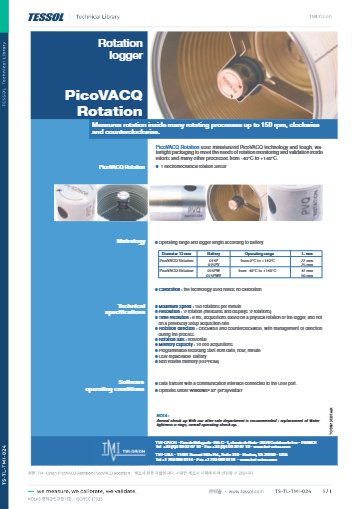

제품 자료
제품문의 구매하기

캔과 함께 돌며
회전 수와 방향을 읽는 데이터로거

JRI-TMI PicoVACQ Rotation 회전 데이터로거

견적 받기

JRI-TMI 국내 정식 공급 파트너

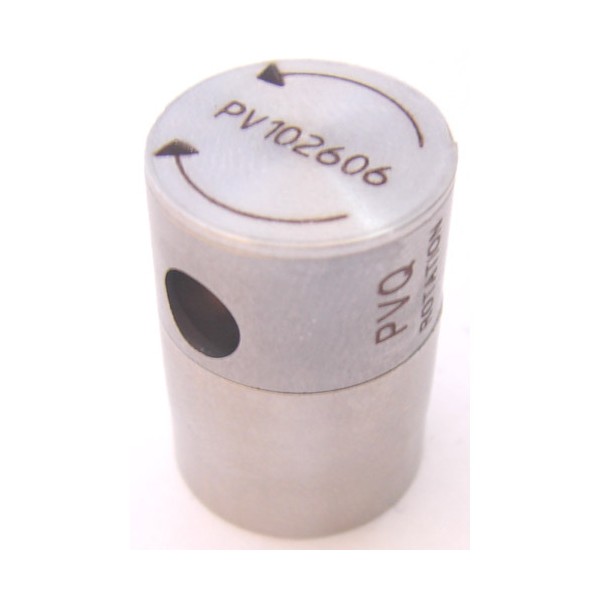

JRI-TMI PicoVACQ Rotation은 회전식 레토르트·교반 멸균기 안에서 캔과 함께 돌며 회전 수와 방향을 기록하는 지름 15 mm 회전 데이터로거(Rotation Data Logger)로, 최대 150 rpm을 1/2 회전 단위로 측정해 열 전달에 영향을 주는 회전 조건을 남깁니다.

회전할 때마다 8 ms 시간 분해능으로 기록하고 시계·반시계 방향을 구분해 남기므로, 정지 구간과 속도 변화를 공정 후에 그대로 확인할 수 있습니다. 회전을 기계적으로 감지하는 구조여서 교정이 필요 없습니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

150 rpm

최대 회전 속도

1/2 회전

분해능

8 ms

시간 분해능

15 mm

지름

특징

회전이 일어날 때만
기록하는 로거

핵심 특징현장에서 달라지는 점
최대 150 rpm빠르게 도는 레토르트의 회전 수도 1/2 회전 단위로 측정해 설비 간 회전 속도를 비교할 수 있습니다.
방향 구분시계 방향과 반시계 방향을 나누어 기록하므로 교반 방향이 바뀐 구간이 기록에 남습니다.
회전 시 기록정해진 간격이 아니라 회전이 일어날 때 기록해 정지 구간과 속도 변화가 그대로 남습니다.
교정 불필요 구조회전을 기계적으로 감지하는 방식이어서 교정 주기를 따로 관리하지 않습니다.
소형 본체본체가 작아 캔 가까이에 고정하면 캔과 함께 회전합니다.
USB와 교체 배터리USB 인터페이스로 기록을 읽고 배터리는 사용자가 교체합니다.

회전 기록

회전 속도가 남기는
공정 자료

캔 내용물의 열 전달은 회전 속도의 영향을 받으므로, 캔이 실제로 얼마나 회전했는지 기록하면 그대로 공정 자료가 됩니다. 소형 PicoVACQ 기술에 견고한 방수 외장을 더한 구조여서 레토르트 안에서 캔과 함께 회전합니다.

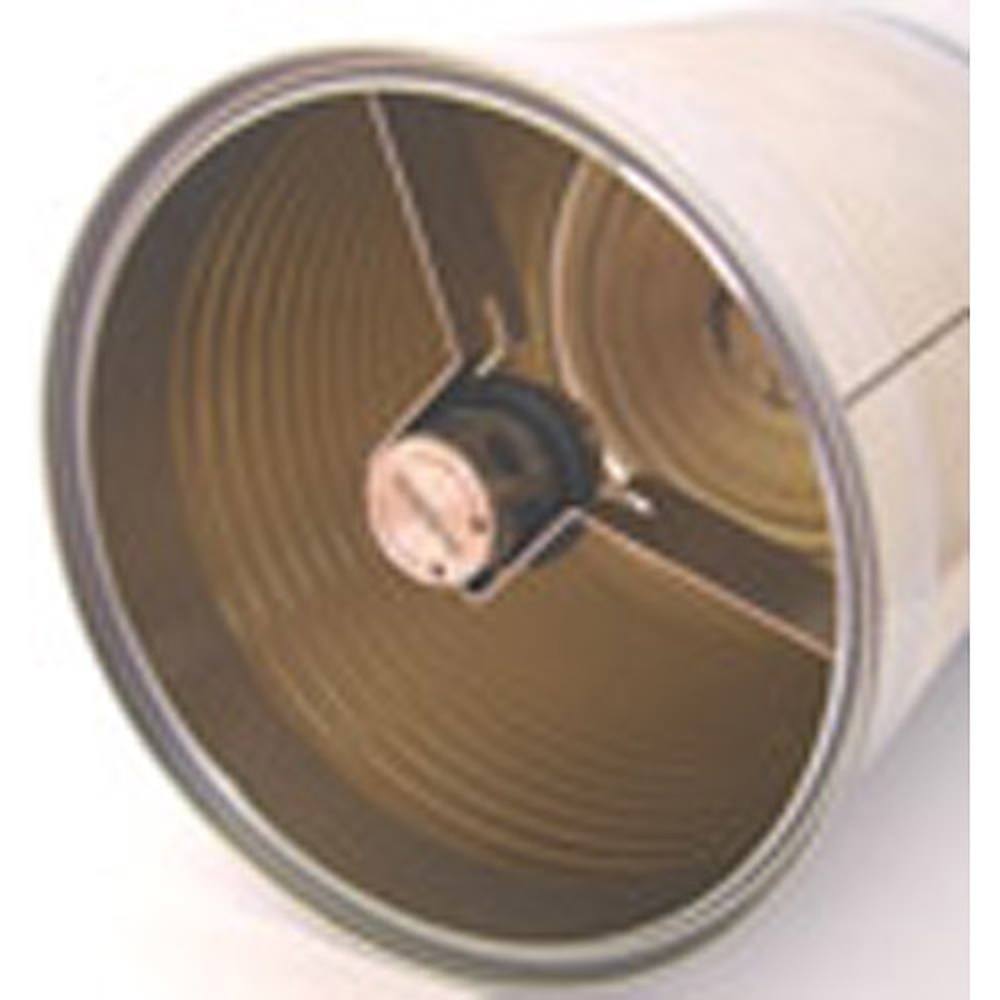

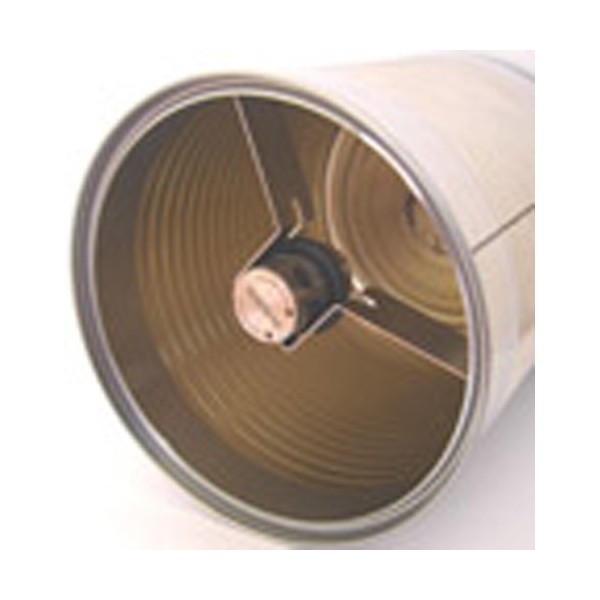

레토르트 바스켓 안 설치 위치

본체를 바스켓 안 캔 가까이에 고정하면 캔과 같은 회전을 겪습니다. 기록은 회전이 일어날 때마다 16,000개 비휘발 EEPROM 메모리에 저장되므로 기록 간격을 따로 정하지 않습니다. 같은 공정의 용기 변형은 NanoVACQ Deformation으로 함께 기록합니다.

배터리 버전

사용 온도로 고르는
배터리 버전

배터리 버전에 따라 사용 온도와 길이가 달라집니다. 015P·015PV는 길이가 짧은 일반 공정용이고, 015PW·015PWV는 저온 구간까지 사용하는 버전입니다.

Qlever 소프트웨어와 Part 11 대응

기록은 Qlever 소프트웨어로 읽으며 Windows 7·8·10·11에서 사용합니다. Qlever에 선택 모듈(Authentication-Tracking)을 더하면 FDA 21 CFR Part 11 요건에 대응하는 기능을 사용할 수 있습니다. 교정 관련 문의는 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

PicoVACQ Rotation
회전 기록 시작과 판독

PicoVACQ Rotation은 USB 인터페이스로 PC에 연결해 Qlever로 시작 시각을 정하고, 회전이 일어날 때마다 기록한 회전 수와 방향을 공정 후 내려받습니다. 기록 간격은 따로 정하지 않습니다.

소프트웨어·도구하는 일
Qlever시작 시각 설정, 기록 내려받기와 회전 곡선 보기
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
Authentication-Tracking 모듈 (선택)FDA 21 CFR Part 11 대응 접근 관리와 감사 추적

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2공정 온도에 맞는 배터리 버전(015P·015PV 또는 015PW·015PWV)의 로거를 인터페이스에 올립니다.
3Qlever에서 기록 시작 날짜·시·분을 정하세요.
4로거를 레토르트 바스켓 안 캔 가까이에 회전축이 수평이 되도록 고정합니다.
5공정이 끝나면 로거를 인터페이스에 올려 Qlever로 회전 수와 방향 기록을 내려받으세요.

회전이 일어날 때만 기록하므로 정지 구간에는 기록이 쌓이지 않습니다. 메모리는 16,000개이니 긴 공정에서는 회전 수를 고려해 회수 시점을 정하세요.

사양

배터리 버전별
사양

항목015P · 015PV015PW · 015PWV
사용 온도0 ~ +140 °C-40 ~ +140 °C
길이22 / 25 mm47 / 50 mm

시리즈 공통 사양

항목사양
센서전기기계식 회전 센서 1개 · 수평 회전축
회전 속도 · 분해능최대 150 rpm · 1/2 회전
시간 분해능8 ms · 회전이 일어날 때 기록
방향시계 · 반시계 방향 구분
지름15 mm
메모리16,000개 (비휘발 EEPROM)
전원 · 통신사용자 교체 배터리 · USB 인터페이스
소프트웨어Qlever · Windows 7 · 8 · 10 · 11
Part 11 대응 모듈 (선택)Qlever Authentication-Tracking 모듈 — FDA 21 CFR Part 11 요건에 대응하는 기능

활용 분야

회전 공정을
기록하는 현장

  • 회전식 레토르트 — 캔의 회전 수와 방향을 기록합니다.
  • 교반 멸균기 — 교반 동작이 실제로 이뤄졌는지 남깁니다.
  • 공정 밸리데이션 — 저온 구간까지 포함한 회전 기록을 자료로 활용합니다.
  • 레토르트 간 비교 — 설비마다 회전 속도가 같은지 비교합니다.

선택 가이드

공정 온도와 측정 항목으로
고르기

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
0 ~ +140 °C 공정, 짧은 본체015P · 015PV길이 22 / 25 mm의 짧은 본체입니다.
-40 °C 저온 구간도 포함할 때015PW · 015PWV길이 47 / 50 mm이며 -40 ~ +140 °C에서 사용합니다.
용기 변형도 함께 기록할 때NanoVACQ DeformationNanoVACQ Deformation이 같은 공정의 용기 변형을 기록합니다.
캔 하중도 함께 기록할 때NanoVACQ Force쌓아 둔 캔에 걸리는 하중을 기록합니다.

구성·옵션

버전과
소프트웨어

구분품목비고
품번015P · 015PV0 ~ +140 °C · 길이 22 / 25 mm
품번015PW · 015PWV-40 ~ +140 °C · 길이 47 / 50 mm
센서전기기계식 회전 센서 1개수평 회전축
전원 · 통신사용자 교체 배터리 · USB모든 버전 공통
소프트웨어QleverWindows 7 · 8 · 10 · 11
선택 모듈Authentication-TrackingQlever에 추가
