쌓아 둔 캔이 받는 힘을⁣ 시간별로 남기는 하중 로거

JRI-TMI NanoVACQ Force 하중 데이터로거⁣ 하중 불확도 : ±0.4 % FS (k=2)⁣ 온도 (옵션) : Pt1000 1개 또는 2개⁣ 사용 온도 : -15 ~ +65 °C

견적 받기

JRI-TMI 한국 독점 공급 파트너

JRI-TMI NanoVACQ Force는 5 kN 스트레인 게이지 센서로 쌓아 둔 캔에 걸리는 하중 변화를 0.5 N 분해능으로 기록하는 하중 데이터로거(Force Data Logger)로, 공정·운송·보관 중 적재 하중을 뉴턴 단위로 시간별로 남깁니다.

쌓아 둔 캔은 아래쪽일수록 하중이 커지므로, 시간에 따른 하중 기록은 적재 조건을 검토하는 근거가 됩니다. 하중 불확도 ±0.4 % FS(k=2)는 그 판단의 신뢰 범위입니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

5 kN

하중 범위

0.5 N

분해능

±0.4 % FS

하중 불확도 (k=2)

-15 ~ +65 °C

사용 온도

특징

캔 적재 하중을⁣ 뉴턴 단위로 기록

핵심 특징현장에서 달라지는 점
스트레인 게이지 센서힘과 무게의 변화를 뉴턴 단위로 측정해 적재 하중의 시간 변화를 그대로 남깁니다.
맞춤 끝 캡캔 크기에 맞춰 끝 캡을 정해 하중이 센서에 고르게 전달되도록 구성합니다.
Pt1000 온도 채널옵션으로 1개 또는 2개를 더할 수 있어 하중과 온도를 같은 기록에서 함께 확인합니다.
기록 간격 선택1초부터 59분 59초까지 정하므로 짧은 공정 변화와 긴 보관 기간에 모두 대응합니다.
교체형 9 V 배터리배터리를 사용자가 교체하고 USB 유선으로 기록을 읽습니다.

하중 측정

하중 범위와⁣ 불확도의 의미

센서는 5 kN 범위의 스트레인 게이지이고 분해능은 0.5 N입니다. 불확도는 ±0.4 % FS(k=2)이므로 적재 하중 기록을 검토할 때 이 값을 판단 기준으로 사용합니다.

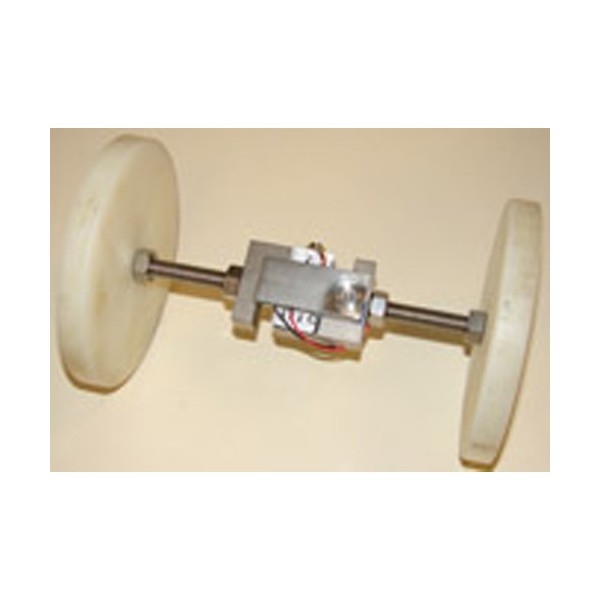

JRI-TMI NanoVACQ Force 데이터로거 제품 사진

적재된 캔 사이의 설치

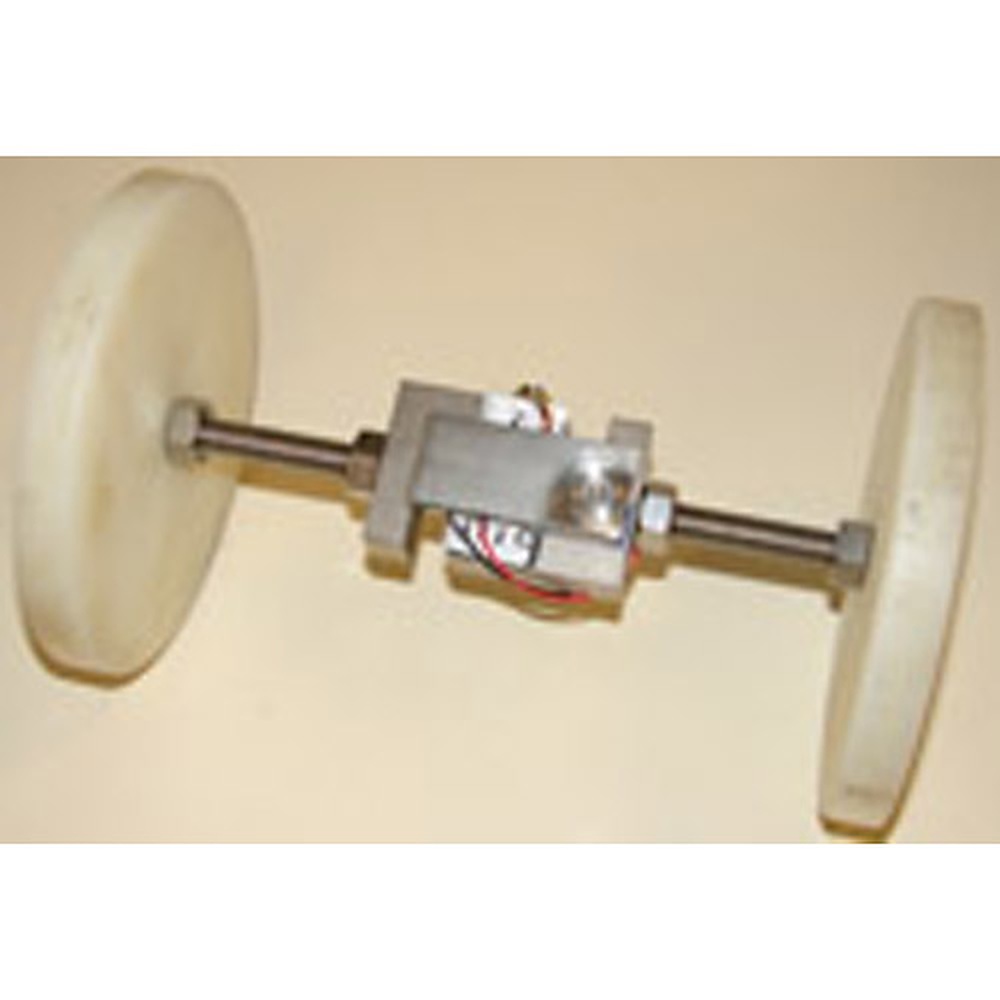

공정·운송·보관 중 쌓인 캔 사이에 본체를 끼워 하중 변화를 기록합니다. 맞춤 끝 캡은 캔 크기에 맞춰 선택합니다.

메모리와 전원

채널 수로 나누는⁣ 메모리 계산

메모리는 48,000개이며 사용하는 채널 수로 나누어 사용합니다. 기록 간격은 1초 ~ 59분 59초에서 정하고 전원은 사용자 교체 9 V 배터리, 사용 온도는 -15 ~ +65 °C입니다.

소프트웨어와 기록 관리

기록은 USB 유선으로 내려받아 Qlever 소프트웨어에서 확인합니다. Qlever에 선택 모듈(Authentication-Tracking)을 더하면 FDA 21 CFR Part 11 요건에 대응하는 기능을 사용할 수 있습니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사용 방법

NanoVACQ Force 로거⁣ 하중 기록 설정 순서

NanoVACQ Force는 USB 유선 인터페이스로 PC에 연결하고 Qlever로 설정하는 하중 데이터로거입니다. 기록은 공정이 끝난 뒤 내려받아 Qlever에서 확인합니다.

소프트웨어·도구하는 일
Qlever기록 간격, 기간, 시작 조건 설정과 데이터 내려받기
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
구성 및 교정 파일로거 구성과 교정 정보를 담은 파일

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2로거를 인터페이스에 연결합니다.
3획득 간격(1초~59분 59초)과 기록 기간을 정합니다.
4시작 조건을 즉시, 날짜 지정 중에서 고릅니다. 온도 센서 옵션이 있으면 온도 임계값도 쓸 수 있습니다.
5하중을 받는 위치에 로거를 설치하고 공정을 진행합니다.
6공정이 끝나면 인터페이스에 연결해 Qlever로 하중 곡선을 내려받으세요.

전원은 사용자가 교체하는 9 V 배터리입니다. 메모리 48,000개를 채널 수로 나누어 쓰므로 온도 채널을 더하면 채널당 기록 수가 줄어듭니다.

사양

NanoVACQ Force⁣ 상세 사양

항목사양
하중 범위 · 분해능5 kN · 0.5 N
하중 불확도±0.4 % FS (k=2)

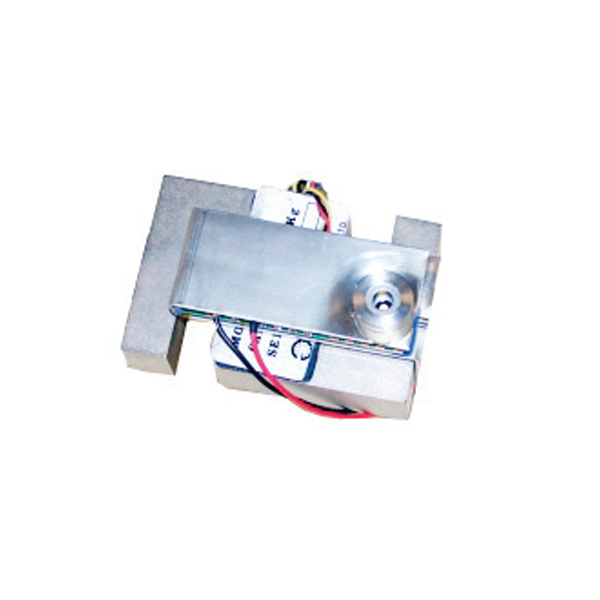

센서스트레인 게이지 힘 센서 · 맞춤 끝 캡
온도 (옵션)Pt1000 1개 또는 2개 · 분해능 0.05 °C · 불확도 ±0.5 °C (k=2)
사용 온도-15 ~ +65 °C
메모리 · 기록 간격48,000개 (채널 수로 나눔) · 1초 ~ 59분 59초
전원 · 통신사용자 교체 9 V 배터리 · USB 유선

활용 분야

캔 하중을⁣ 기록하는 현장

  • 캔 적재 하중 — 쌓아 둔 캔에 걸리는 힘을 기록합니다.
  • 운송 중 하중 — 이동하는 동안 하중 변화를 남깁니다.
  • 창고 보관 — 보관 기간의 하중 변화를 확인합니다.
  • 공정 중 하중 — 공정 중 힘의 변화를 시간별로 측정합니다.

선택 가이드

기록 항목으로⁣ 고르는 로거

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
하중만 기록할 때NanoVACQ Force5 kN 스트레인 게이지로 하중만 기록합니다.
하중과 온도를 함께 기록할 때Force + Pt1000 옵션온도 채널을 1개 또는 2개 더합니다.
용기 변형을 기록할 때NanoVACQ DeformationNanoVACQ Deformation이 용기 변형 전용 로거입니다.
캔 회전을 기록할 때PicoVACQ RotationPicoVACQ Rotation이 회전 수와 방향을 기록합니다.

구성·옵션

본체와⁣ 옵션 품목

구분품목비고
본체NanoVACQ Force스트레인 게이지 힘 센서 1개
옵션Pt1000 온도 센서1개 또는 2개
옵션맞춤 끝 캡캔 크기에 맞춤
옵션운반 케이스선택 품목
전원 · 통신사용자 교체 9 V 배터리 · USB 유선본체 공통
