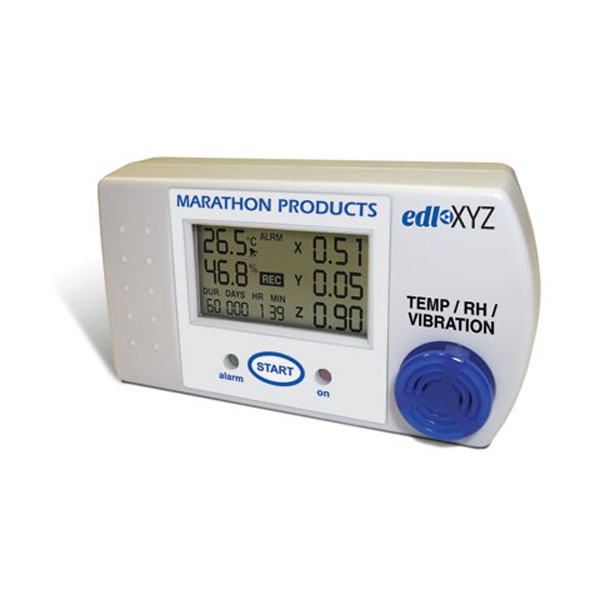

SpotSee EDL•XYZ 온습도/충격 데이터로거

SpotSee EDL•XYZ 온습도/충격 데이터로거

MODEL
EDL•XYZ
브랜드
SpotSee
제품문의 구매하기

화물의 온습도와 흔들림을
같이 남기는 운송 환경 로거

SpotSee EDL-XYZ 온습도·진동 데이터로거

견적 받기

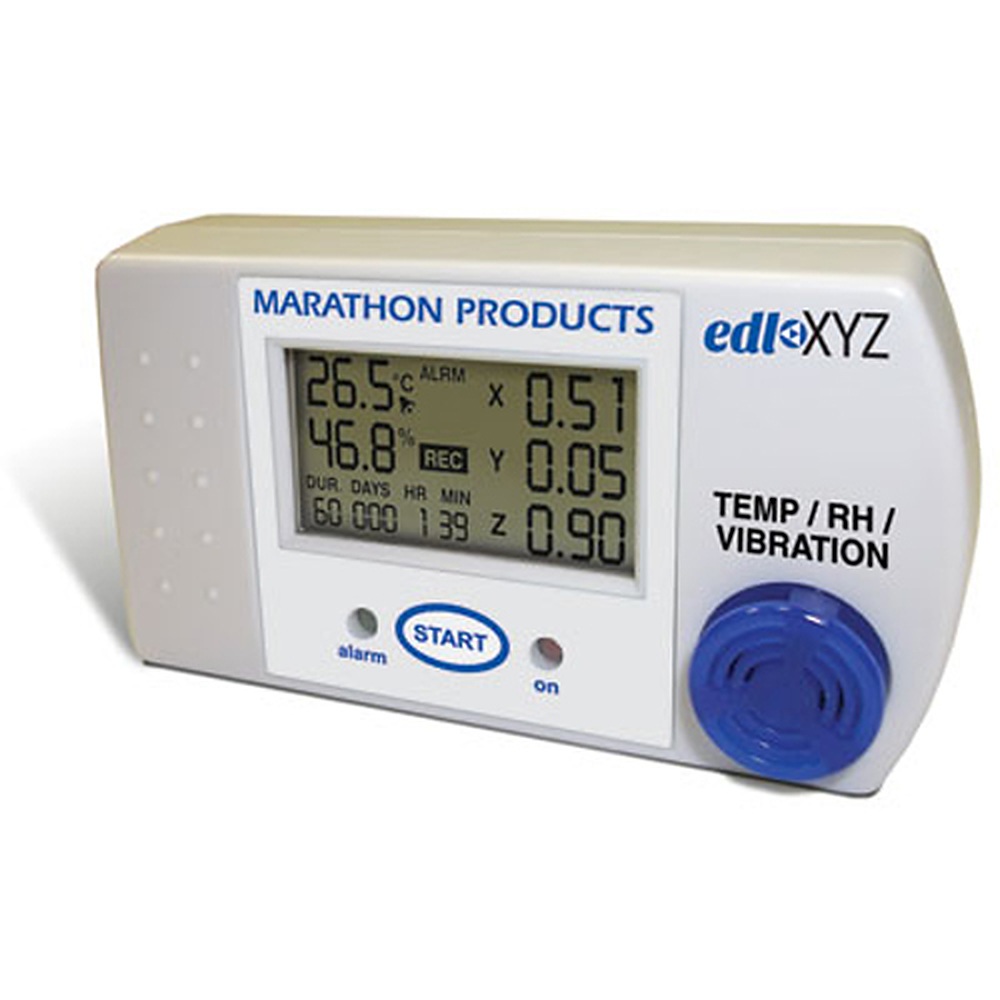

SpotSee EDL-XYZ는 -29 ~ +72 °C의 온도와 0 ~ 100 %의 습도, ±2 ~ ±16 G의 3축 가속도를 IP66 본체 하나에 기록하는 온습도·진동 데이터로거(운송 환경 로거, 3축 진동 로거)입니다. 화물이 받는 흔들림을 온습도와 같은 시간축에 남깁니다.

LCD에 기록 시간과 측정값이 표시되고, 값은 비휘발성 메모리에 저장되므로 전원이 끊겨도 기록이 유지됩니다. 온도와 습도 센서가 본체 안에 있어 프로브 배선이 필요 없는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

3축

X · Y · Z 가속도 기록

IP66

밀폐 본체

2초

최소 기록 간격

1년

CR2477 배터리 작동

특징

세 가지 값을
같은 시간축으로 기록

핵심 특징현장에서 달라지는 점
온도·습도·진동 동시 기록흔들림이 컸던 구간의 온습도를 같은 시각 기준으로 대조해 파일 하나로 원인을 분석할 수 있습니다.
3축 가속도계움직임을 X, Y, Z 축으로 나누어 기록하므로 충격이 가해진 방향을 구분할 수 있습니다.
가속도 범위 선택±2, ±4, ±8, ±16 G 중 화물의 취급 강도에 맞는 범위를 선택할 수 있습니다.
상·하한 LED 경보온도, 습도, 진동 한계를 넘으면 LED가 켜져 PC 없이 현장에서 이탈 여부를 확인할 수 있습니다.
교체형 습도 센서사용자가 습도 센서를 직접 교체할 수 있어 센서가 노후해도 이어서 사용합니다.
IP66 밀폐 본체물과 먼지가 많은 환경에서 본체 내부를 보호합니다.

기록 설정

기록 기간별
권장 간격

저장 용량은 온습도 8k, 진동 42k 값이어서 기록 기간이 길수록 기록 간격도 넓어집니다. 같은 기간이라면 진동 간격이 온습도 간격보다 짧아집니다. 짧은 충격까지 포착하려면 운송 구간에 맞춰 기간을 먼저 정한 뒤 간격을 설정하세요.

기록 기간온습도 간격진동 간격
4일43초8초
7일1분 15초14초
16일2분 50초32초
30일5분 19초1분
60일10분 38초1분 59초
90일15분 57초2분 59초
365일1시간 4분 39초12분 2초

미니 USB로 설정과 다운로드

USB 표준 A–미니 B 케이블로 PC에 연결해 MaxiThermal 소프트웨어에서 기록 조건을 설정하고 데이터를 내려받습니다. 요약, 통계 보고서, 파일 관리, 메모 첨부, 확대, 3D 보기를 지원하며 온도는 °C, °F, K 단위로 표시합니다.

사용 방법

edl•XYZ 진동 로거
MaxiThermal 초기화와 진동 그래프

edl•XYZ는 Mini USB로 PC에 연결해 MaxiThermal에서 온도·습도 기록 조건과 경보를 설정하고, 기록을 읽으면 온습도 그래프와 진동 그래프를 따로 보여 줍니다. 진동 데이터는 사용자가 정한 트리거 임계값을 넘을 때 저장됩니다.

소프트웨어·도구하는 일
MaxiThermal SoftwareLogger Initialization, Read Logger, General Information, Summary Information
GPSocketUSBserviceMaxiThermal과 함께 설치하는 USB 통신 프로그램
USB 표준 A-미니 B 케이블로거와 PC 연결

처음 연결하는 순서

순서할 일
1설치 파일을 Run As Administrator로 실행해 MaxiThermal Software와 GPSocketUSBservice를 모두 설치하세요.
2MaxiThermal을 실행하고 USB 케이블을 연결한 뒤 edl•XYZ를 연결합니다.
3Logger > Logger Initialization에서 Erase all Data로 이전 기록을 지우고 Description, Current Clock, Start Delay, Duration, Alarm, Unit을 정하세요.
4Vibration 항목에서 Fullscale Range와 Sampling rate를 확인하고 Write to Device → Yes를 눌러 Write successful과 End Settings successful이 표시되는지 확인합니다.
5본체 START 버튼을 녹색등이 깜박일 때까지 눌러 기록을 시작하세요.
6도착 후 Logger > Read Logger로 읽으면 온습도 그래프와 진동 그래프가 나타나며, 진동 기록은 Summary Information에서 함께 확인합니다.

로거 시계는 PC의 날짜와 시간으로 계산되므로, 초기화 전에 PC 시계와 시간대가 맞는지 먼저 확인하세요.

사양

EDL-XYZ
상세 사양

항목사양
온도-29 ~ +72 °C · 10 ~ 30 °C ±0.2 °C · 양 끝 구간 ±0.5 °C · 분해능 0.1 °C
온도 센서유리 봉입 칩 서미스터
습도0 ~ 100 % · 25 ~ 75 % ±3 %RH · 양 끝 구간 ±5 %RH
습도 센서정전용량식 셀(사용자 교체형)
3축 가속도±2 / ±4 / ±8 / ±16 G 선택 · 400 Hz · 정확도 ±0.05 G
진동 분해능±0.01 G(0 ~ 16 G)
메모리온도 8k · 습도 8k · 진동 42k(비휘발성)
기록 간격2초부터 수개월 간격까지 설정
기록 간격 예시(온습도)4일 43초 · 7일 1분 15초 · 16일 2분 50초 · 30일 5분 19초 · 60일 10분 38초 · 90일 15분 57초 · 365일 1시간 4분 39초
기록 간격 예시(진동)4일 8초 · 7일 14초 · 16일 32초 · 30일 1분 · 60일 1분 59초 · 90일 2분 59초 · 365일 12분 2초
경보온도·습도·진동 상·하한 LED 경보
표시LCD(기록 시간 · 측정값)
배터리CR2477 리튬 1개 · 3.0 V · 작동 1년
배터리 보관 수명5년
보호 등급IP66
크기 · 무게90 × 50 × 28 mm · 90 g
프로브없음(본체 내장 센서)
연결미니 USB
소프트웨어 기능요약 · 통계 보고서 · 파일 관리 · 메모 첨부 · 확대 · 경과 시간 · 날짜 · 시간 보기 · °C · °F · K 표시 · 3D 보기
승인CE 적합
필수 액세서리MaxiThermal 소프트웨어 · USB 표준 A–미니 B 케이블
선택 사양NIST 증명서 + 1 · 2 · 3점 교정

활용 분야

진동까지 보는
운송·보관 현장

  • 의약품·시약 운송 — 온습도와 함께 운송 중 흔들림 이력을 남깁니다.
  • 정밀 기기 이동 — 이동 구간의 진동 크기를 시간순으로 기록합니다.
  • 식품·농산물 운송 — 냉장 구간의 온습도 변화와 진동을 함께 점검합니다.
  • 창고·보관 모니터링 — 보관 중 진동과 환경 값을 장기간 기록합니다.
  • 포장 시험 — 포장 상태별 진동 이력을 비교합니다.

선택 가이드

EDL-XYZ와 비교하는
충격 기록 모델

이럴 때 (사용 조건)권장 모델선택 이유
온습도와 진동을 한 대로 기록할 때EDL-XYZ온도·습도와 3축 가속도를 같은 시간축에 저장합니다.
충격 3축과 온습도·기압을 충전식으로 남길 때MadgeTech UltraShock충격 중심 기록에 기압을 더한 충전식 로거입니다.
큰 충격 사건을 곡선으로 남길 때ShockLog 248첫 사건과 가장 큰 사건 14개를 상세 곡선으로 저장합니다.
범위 12개 중 직접 골라 쓸 때ShockLog 298가속도와 속도 범위를 사용자가 선택합니다.
넘었는지만 표시하면 될 때ShockWatch 2전원 없이 표시창 색으로 충격 초과를 알립니다.

구성·옵션

구성품과
필수 액세서리

구분내용
본체EDL-XYZ 온습도·진동 데이터로거
전원CR2477 리튬 코인 전지 1개(3.0 V)
필수 액세서리MaxiThermal 소프트웨어 · USB 표준 A–미니 B 케이블
선택 사양NIST 증명서 + 1 · 2 · 3점 교정

NIST 증명서는 상온 1점 확인 결과이므로 교정성적서와 구분합니다. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
