JRI-TMI VACQ 3000 무선 밸리데이터

JRI-TMI VACQ 3000 무선 밸리데이터

MODEL
VACQ 3000
브랜드
TMI-ORION
제품 자료
제품문의 구매하기

열전대 48채널 온도를
무선으로 모아 보는 측정 팩

JRI-TMI VACQ 3000 48채널 열전대 측정 팩

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI VACQ 3000은 폴리우레탄 랙에 VACQ xFlat Radio 로거를 담아 열전대 48채널을 2.4 GHz 무선으로 실시간 확인하는 실험실용 측정 팩(48채널 열전대 데이터 취득 팩)입니다. 여러 지점의 온도를 한 곳에 모아 비교합니다.

랙은 최대 50 °C까지 견디는 상온 전용이며, 로거는 랙에서 꺼내 단독으로도 사용합니다. 무선 가시거리는 25 m이며, 로거를 랙 하나에 모아 두므로 보관과 운반이 쉽습니다. (주)테솔이 국내에 공식 공급합니다.

48채널

열전대 측정 점

2.4 GHz

무선 주파수 대역

50 °C

랙 최대 노출 온도

25 m

무선 가시거리

특징

48개 지점을 한 곳에서
확인하는 랙

핵심 특징현장에서 달라지는 점
48채널 동시 확인랙 하나에서 열전대 48점을 실시간으로 비교해 챔버 안 온도 분포를 나란히 대조합니다.
무선 실시간Radio 로거가 값을 무선으로 보내 챔버 문을 열지 않고도 진행 상황을 확인합니다.
로거 분리 사용랙에서 꺼낸 로거를 단독으로 측정에 사용하고 나머지는 랙에 둡니다.
두 가지 조합4.8 Radio와 2.8 Radio를 한 대씩 사용하거나 2.8 Radio 3대로 48채널을 구성합니다.
백업 전원AC 어댑터에 백업 배터리 팩을 더해 전원 순간 단절에 대비합니다.
교체 배터리사용자가 015S 배터리 2개를 직접 교체합니다.

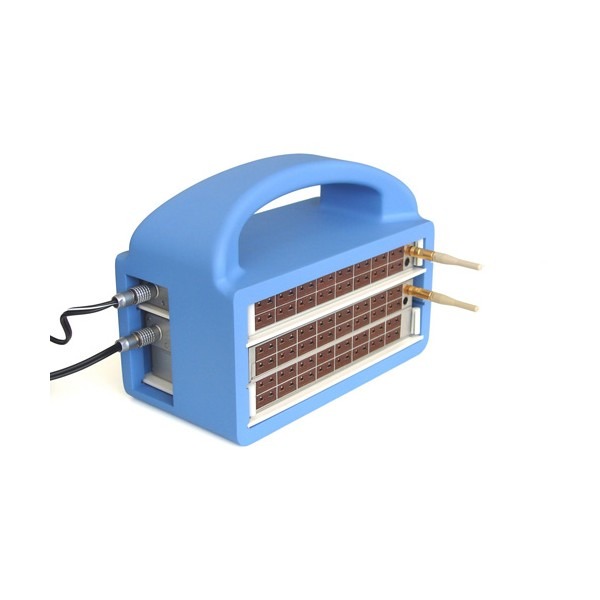

TMI-ORION VACQ 3000 - 파란 손잡이와 열전대 커넥터 패널이 보이는 본체 측면
파란 손잡이와 열전대 커넥터 패널이 보이는 본체 측면

로거 조합

두 가지 조합으로
맞추는 48채널

4.8 Radio는 세 대가 아니라 한 대입니다

랙 조합은 4.8 Radio 1대와 2.8 Radio 1대, 또는 2.8 Radio 3대의 두 가지이며 둘 다 48채널입니다. 4.8 Radio를 3대 넣으면 96채널이 되므로 이 랙의 조합이 아닙니다. 무선 수신기는 포함되지 않으므로 따로 선택하세요.

조합구성열전대 채널
AVACQ xFlat 4.8 Radio 1대 + VACQ xFlat 2.8 Radio 1대48
BVACQ xFlat 2.8 Radio 3대48

운용 온도

랙은 상온에서만
사용

공정 안에는 로거만 넣습니다

폴리우레탄 랙은 50 °C까지만 견디므로 상온 실험실에서 사용합니다. 가열 공정에는 랙에서 꺼낸 로거만 넣으며 +140 °C를 넘는 구간은 쉴드에 넣고, 낮은 틈의 오븐은 VACQ uFlat, 터널 가마는 VACQ III를 검토하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 안내합니다.

사양

로거 채널과
랙 · 무선 사양

항목사양
조합VACQ xFlat 4.8 Radio 1대 + 2.8 Radio 1대, 또는 2.8 Radio 3대 (열전대 48채널)
로거 채널2.8 Radio: 열전대 2 × 8 + 기준 3채널 · 4.8 Radio: 열전대 4 × 8 + 기준 6채널
열전대 커넥터16채널: 범용 (K · T · N · J · B · E · S · R), K형 또는 T형 · 32채널: T형
메모리열전대 채널당 13,700 (2.8 Radio) · 13,443 (4.8 Radio)
획득 간격1초 ~ 59분 59초
무선2.4 GHz ISM (2.405 ~ 2.475 GHz) · IEEE 802.15.4 기반 양방향 · 14채널 · 최대 +5 dBm
안테나 · 가시거리표준 안테나 49 mm · 가시거리 25 m
랙폴리우레탄 (PU9012) · L180 × H140 × W95 mm · 최대 노출 50 °C
로거 본체아노다이징 알루미늄
로거 분리 사용가능, 랙에서 꺼내 단독 측정
전원AC 어댑터 (+ 백업 배터리 팩) 또는 사용자 교체 015S 배터리 2개
열 한계로거는 +140 °C 위에서 열차단 쉴드 필요 · 랙은 상온 전용
소프트웨어Qlever · Part 11 대응 모듈 (선택)

활용 분야

다점 온도
실시간 취득

  • 실험실 열처리 샘플 — 여러 지점의 온도를 비교합니다.
  • 공정 시험 장비 — 장비 안의 온도 분포를 확인합니다.
  • 재료 시험 챔버 — 열전대 여러 점을 기록합니다.
  • 연구실 열 실험 — 온도 변화를 실시간으로 감시합니다.

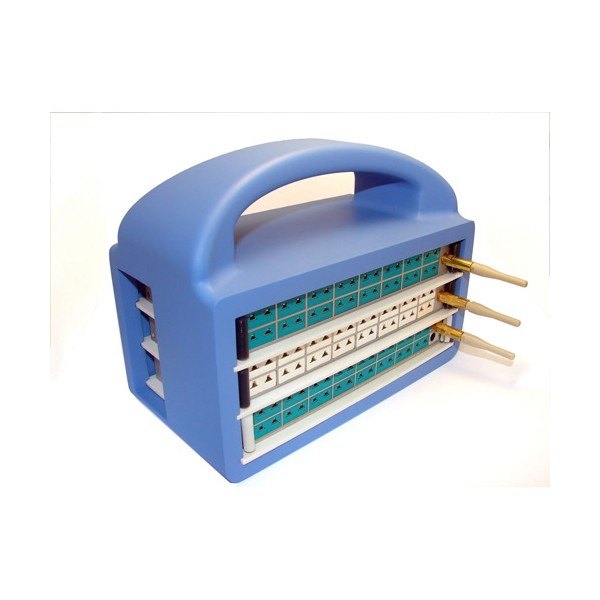

TMI-ORION VACQ 3000 - 여러 층의 커넥터 패널이 보이는 휴대형 본체 모습
여러 층의 커넥터 패널이 보이는 휴대형 본체 모습

선택 가이드

조합과 설치 조건에 따른
선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
로거 세 대를 같은 크기로 사용할 때VACQ xFlat 2.8 Radio 3대조합 B
로거 두 종류를 섞을 때4.8 Radio + 2.8 Radio조합 A
공정 안으로 넣어야 할 때로거를 꺼내 쉴드에 사용랙은 상온 전용
틈이 낮은 오븐일 때VACQ uFlat높이 7.5 mm 단독 로거
터널 가마를 대차와 지나갈 때VACQ III8 · 16채널

구성·옵션

VACQ 3000 구성품과
별도 준비 항목

구성품옵션별매
랙폴리우레탄 PU9012 · L180 × H140 × W95 mm해당 없음
조합 AVACQ xFlat 4.8 Radio 1대 + 2.8 Radio 1대무선 수신기 · 운반 케이스
조합 BVACQ xFlat 2.8 Radio 3대무선 수신기 · 운반 케이스
전원AC 어댑터 · 백업 배터리 팩 · 015S 배터리 2개해당 없음
소프트웨어QleverPart 11 대응 모듈 (선택)

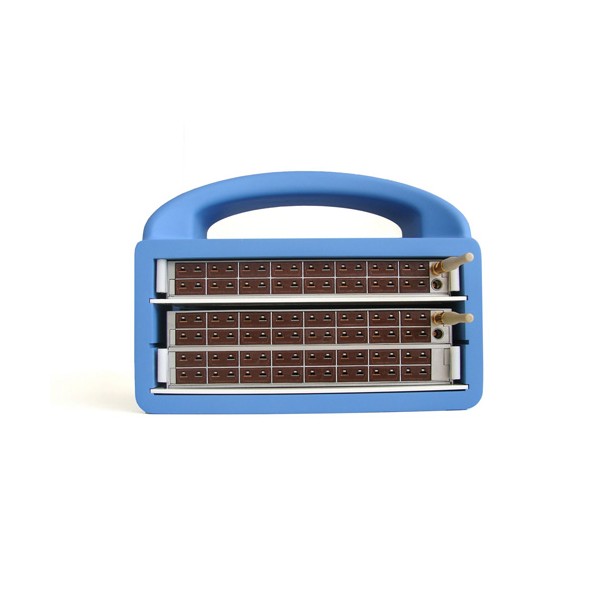

TMI-ORION VACQ 3000 - 손잡이와 커넥터 패널이 보이는 본체 정면
손잡이와 커넥터 패널이 보이는 본체 정면
