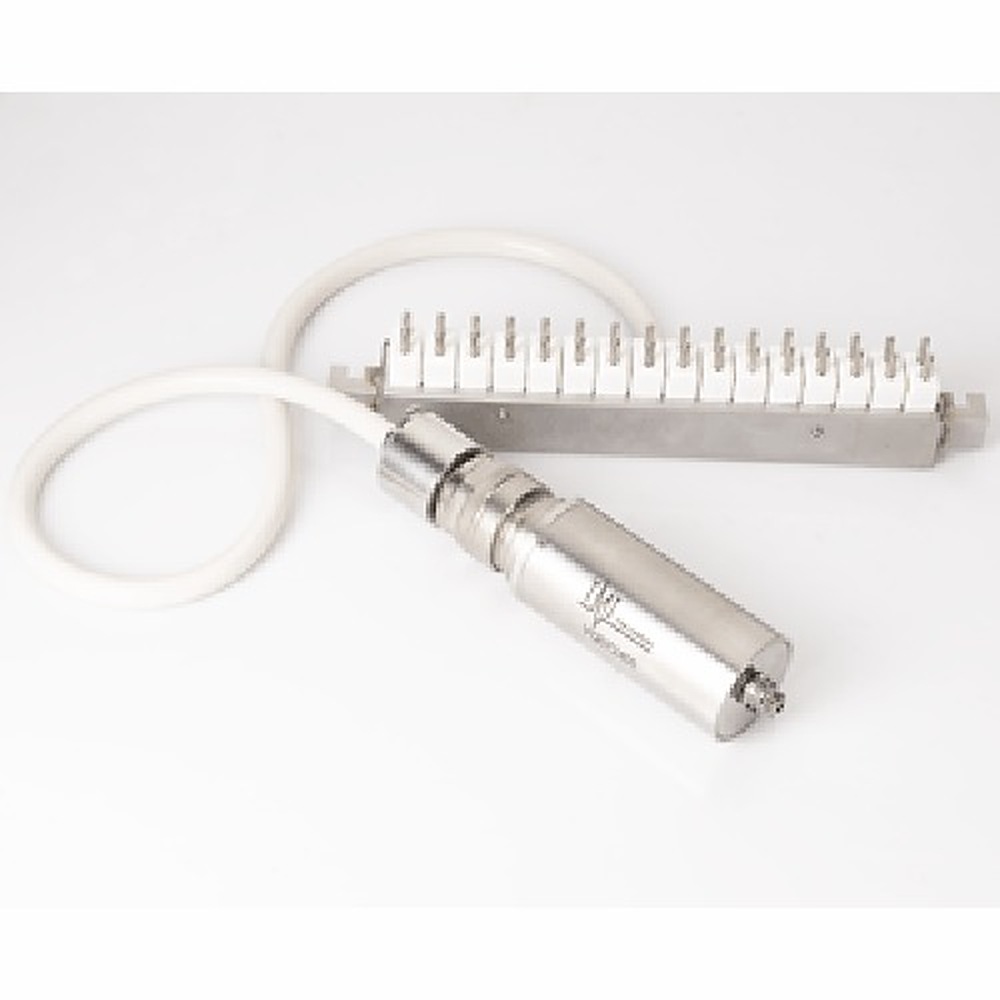

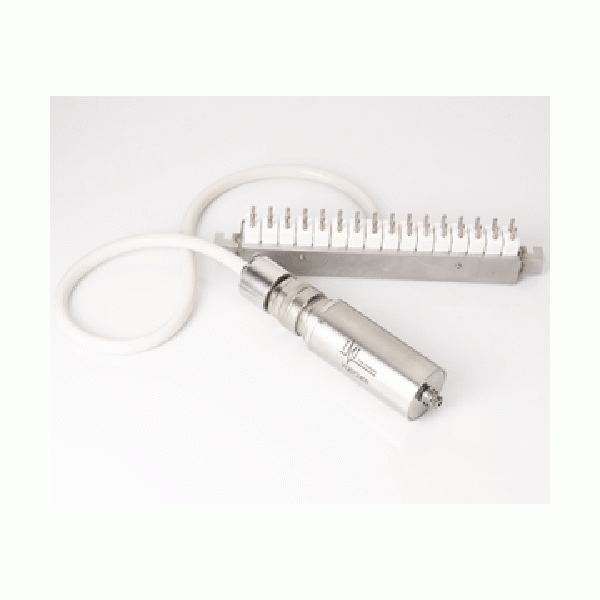

JRI-TMI VACQ III는 지름 67 mm 316L 스테인리스 본체에 K형 열전대 8채널 또는 16채널을 연결하는 가마 프로파일링 데이터로거(Kiln Profiling Data Logger)입니다. 벽돌·타일·도자기 터널 가마의 온도 분포를 대차에 실려 이동하며 맵핑합니다.

쉴드에 넣으면 0 ~ 250 °C 구간을 60시간 동안 기록하고, 쉴드 없이는 0 ~ +140 °C에서 사용합니다. radio 버전은 가마 통과 중 값을 실시간으로 수신하며, 이 가마 프로파일링 로거는 (주)테솔이 국내에 공식 공급합니다.

8 · 16채널

K형 열전대 입력

60시간

쉴드 안 기록 시간

0 ~ 250 °C

쉴드 안 사용 범위

2.4 GHz

radio 버전 무선 대역

특징

가마 전 구간을
한 번에 맵핑

핵심 특징현장에서 달라지는 점
8채널·16채널 구성열전대 8개 또는 16개를 대차의 여러 높이와 위치에 배치해 가마 단면의 온도 편차를 한 번에 측정합니다.
가마 안 온도 맵핑가마 안 열전대 온도를 화면에 맵으로 표시해 균열이나 변형의 원인이 되는 온도 불균일 구간을 찾습니다.
대차 위치별 온도Qlever Ceramics에서 대차 위치와 온도를 대조하므로 버너와 도어 위치에 따른 변화를 읽을 수 있습니다.
radio 버전 실시간 수신가마 통과 중 값을 받아 가마를 나오기 전에 이상 구간을 판단합니다. 기본형은 통과 후 USB로 내려받습니다.

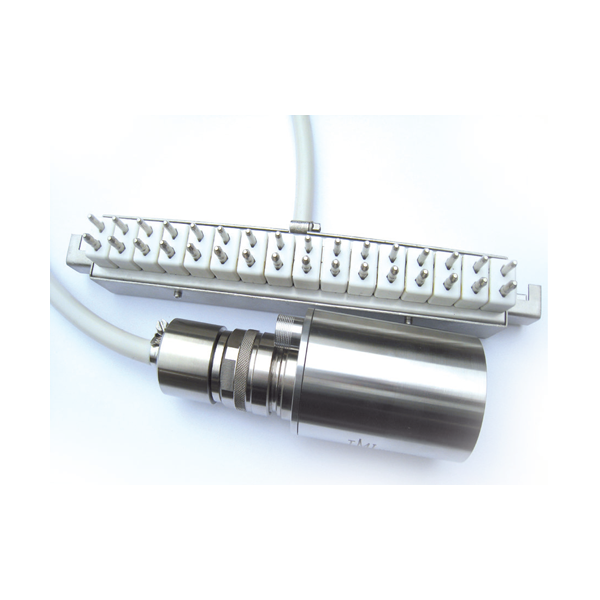

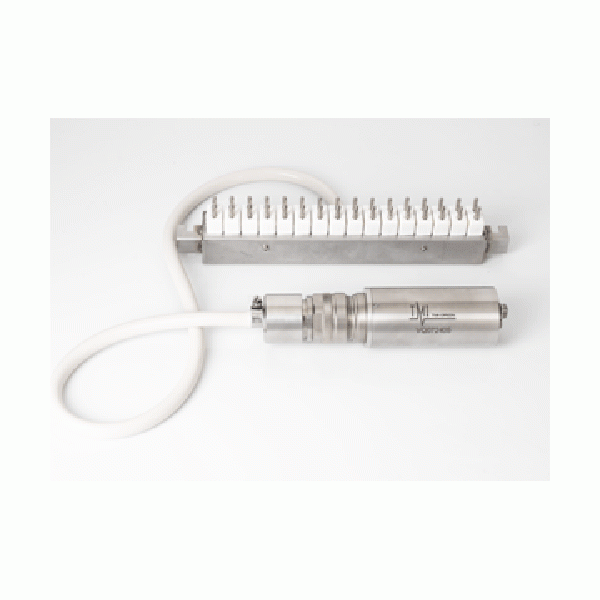

외부 연결함 3종 커넥터미니어처·표준·범용 커넥터 중에서 열전대 종류에 맞춰 고르고 연결 헤드는 다른 산업용 가마에 맞춰 변경합니다.

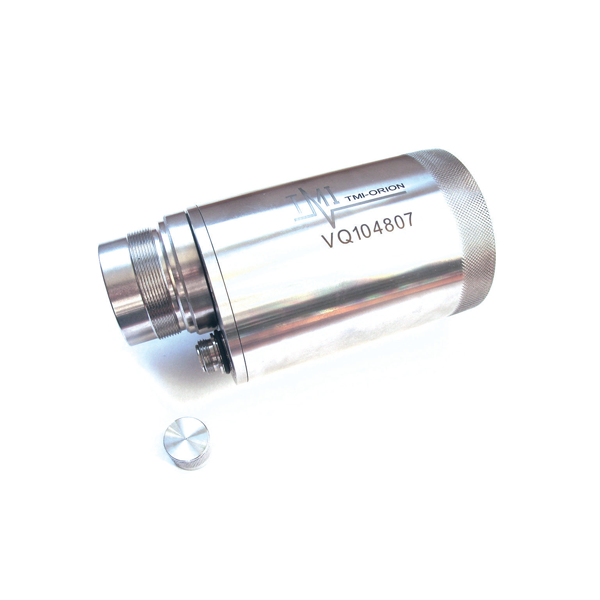

316L 스테인리스 구조본체와 연결함이 316L 스테인리스이고 304 플렉시블 호스로 이어져 있어 가마 환경에서 사용합니다.

가마 맵핑

대차 위치와
온도 맵핑

벽돌·타일·도자기 가마는 구역마다 온도 분포가 달라 한 지점의 측정만으로 품질을 판단하기 어렵습니다. VACQ III를 쉴드와 함께 대차에 실어 통과시키면 대차 위 열전대 8개 또는 16개의 온도가 위치 정보와 함께 남습니다.

Qlever Ceramics로 보는 가마 맵핑

Qlever Ceramics 모듈은 가마 안 열전대의 온도를 맵으로 표시하고 대차 위치별 온도를 대조합니다. 버너와 도어 같은 설비를 소프트웨어에 배치하면 온도 변화가 어느 설비 구간에서 시작되는지 확인합니다.

쉴드와 기록 계산

쉴드 시간과
채널별 기록 계산

메모리 232,000 획득은 채널 수로 나뉩니다. 16채널은 채널당 14,500개, 8채널은 29,000개입니다. 60시간(216,000초) 동안 기록하려면 16채널은 약 14.9초 이상, 8채널은 약 7.5초 이상의 획득 간격으로 설정해야 메모리가 중간에 가득 차지 않습니다.

대차에 싣는 쉴드 구성

쉴드는 SW175430330(175 × 430 × 330 mm)과 SW170550180이 있습니다. SW175430330은 200 °C에서 80시간, 240 °C에서 70시간이고 SW170550180은 60시간입니다. 가마에서 가장 뜨거운 구간의 온도와 통과 시간을 쉴드 시간표와 대조해 모델을 정하세요.

교정 관리

radio 버전과
교정 이력

radio 버전은 2.4 GHz ISM 대역의 IEEE 802.15.4 기반 양방향 프로토콜로 +5 dBm 이하 출력, 14개 RF 채널을 사용하며 인코넬 고온 안테나로 가시거리 25 m에서 수신합니다. 기본형은 USB 유선이어서 가마를 나온 뒤에 내려받습니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 안내합니다.

사용 방법

VACQ III 가마 로거
Qlever Ceramics 설정과 판독

VACQ III는 Qlever로 기록 조건을 설정하고 가마 통과 뒤 USB 유선 인터페이스로 데이터를 내려받으며, Qlever Ceramics로 대차 위치별 온도를 맵으로 표시합니다. radio 버전은 PC에 연결한 2.4 GHz 무선 모뎀으로 통과 중 값을 받습니다.

소프트웨어·도구하는 일
Qlever획득 간격·기간·시작 조건 설정과 데이터 내려받기
Qlever Ceramics가마 안 열전대 온도 맵, 대차 위치별 온도 대조, 버너·도어 배치
USB 유선 인터페이스기본형 로거를 PC에 연결(별도 주문)
2.4 GHz radio modem for PCradio 버전의 무선 수신(별도 주문)

처음 연결하는 순서

순서할 일
1Windows PC에 Qlever와 Qlever Ceramics를 설치하고 USB 유선 인터페이스를 연결하세요.
2외부 연결함에 열전대 8개 또는 16개를 꽂고 로거를 인터페이스에 연결합니다.
3획득 간격(1초~59분 59초)과 기록 기간(일·시·분)을 정하고 즉시 시작이나 날짜·시각을 지정한 지연 시작을 고르세요.
4로거를 쉴드에 넣어 대차에 싣고 열전대를 측정 높이와 위치에 배치한 뒤 가마를 통과시킵니다.
5가마를 나온 뒤 로거를 인터페이스에 연결해 데이터를 내려받고 Qlever Ceramics에서 대차 위치별 온도 맵을 확인하세요.

메모리 232,000 획득을 채널 수로 나누므로 16채널로 60시간을 기록하려면 획득 간격을 약 14.9초 이상으로 정하세요.

사양

채널·쉴드·무선
전체 사양

항목사양
채널열전대 8 + 백금 기준 최대 3 · 열전대 16 + 백금 기준 최대 6
열전대K형 (풀스케일 1300 °C), 외부 연결함 (미니어처 · 표준 · 범용 커넥터)
측정 범위최대 +1300 °C
사용 범위0 ~ +140 °C (쉴드 없이) · 쉴드 안에서 0 ~ 250 °C, 60시간 (다른 열 프로파일 요청 가능)
내부 기준 불확도±0.1 °C (0 ~ +140 °C, k=2), 불확도는 2 표준편차
분해능< ±0.1 °C
메모리232,000 획득 ÷ 채널 수
획득 간격1초 ~ 59분 59초
프로그램프로그램 지속 시간을 일·시·분으로 지정, 시작 일시 지정, 즉시 또는 지연 시작
본체316L 스테인리스, D67 × L100 mm (커넥터 제외)
외부 연결함316L 스테인리스, 304 스테인리스 플렉시블 호스 (커넥터 · 형태 · 호스 길이 맞춤 가능)
연결 (VACQ III)USB 유선 인터페이스
연결 (VACQ III radio)2.4 GHz ISM 대역 (2.405 ~ 2.475 GHz), IEEE 802.15.4 기반 양방향 프로토콜, RF 채널 14개, 최대 +5 dBm (3.2 mW), 인코넬 고온 안테나 390 · 460 mm, 가시거리 25 m
전원사용자 교체 배터리 팩, 수명 보증 없음
쉴드SW175430330 (175 × 430 × 330 mm, 200 °C 80시간 · 240 °C 70시간) · SW170550180 (60시간)
소프트웨어Qlever Ceramics 모듈 (가마 매핑 · 대차 위치별 온도 · 버너 · 도어 배치)
Part 11 대응 모듈 (선택)Qlever Authentication-Tracking 모듈, Pharma 모듈 — FDA 21 CFR Part 11 가이드라인에 대응하는 추적 기능

활용 분야

터널 가마 공정의
온도 기록 현장

  • 벽돌·타일·세라믹 터널 가마 — 대차 통과 구간의 온도 프로파일을 기록합니다.
  • 도자기 가마 — 가마 안 온도 분포를 맵으로 확인합니다.
  • 가마 대차 위치별 온도 비교 — 같은 대차의 높이와 위치에 따른 편차를 비교합니다.
  • 버너·도어 영향 분석 — 설비 배치와 온도 데이터를 연결해 변화 원인을 찾습니다.

선택 가이드

채널 수와
수신 방식에 따른 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
측정 지점이 8개면 충분할 때VACQ III 8채널열전대 8개와 백금 기준 채널 최대 3개를 갖춥니다.
측정 지점이 많을 때VACQ III 16채널열전대 16개와 백금 기준 채널 최대 6개를 갖춥니다.
통과 중 실시간으로 값을 볼 때VACQ III radio2.4 GHz로 수신하며 가시거리 25 m 안에서 읽습니다.
기록만 하면 될 때VACQ III 기본형USB 유선이며 가마를 나온 뒤 내려받습니다.
틈이 낮은 오븐일 때VACQ uFlat초박형 본체입니다.
실험실에서 48점을 볼 때VACQ 300048채널 열전대 측정 팩입니다.

구성·옵션

VACQ III 구성품과
별매 품목

구분내용비고
로거VACQ III 8채널 또는 16채널 · 기본형 또는 radio쉴드 별매
쉴드SW175430330 (175 × 430 × 330 mm) · SW170550180모델 중 선택
소프트웨어Qlever Ceramics 모듈Part 11 대응 모듈은 선택
연결외부 연결함 (미니어처 · 표준 · 범용 커넥터)맞춤 가능

관련 제품

VACQ III와
함께 보는 온도 로거
