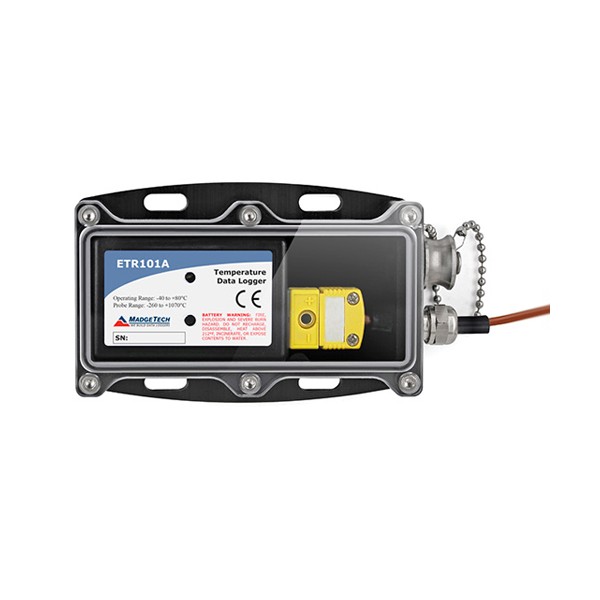

MadgeTech ETR101A 배기가스 온도 프로파일링 키트

MODEL: ETR101A
브랜드: MADGETECH

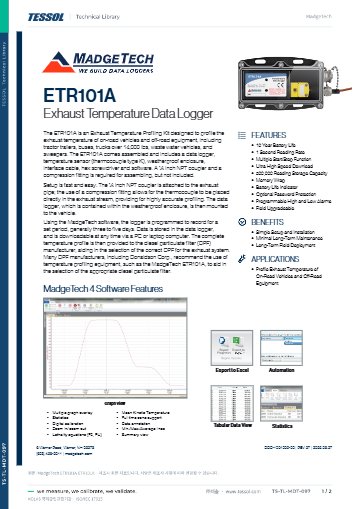

제품 자료: ETR101A 데이터시트(영문)

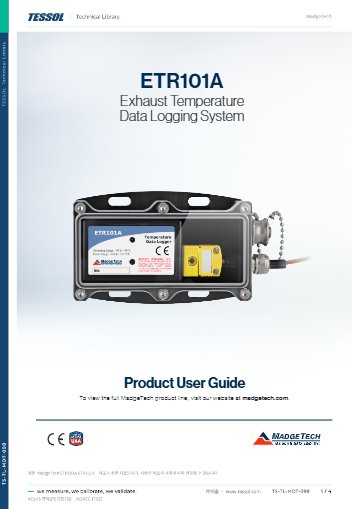

ETR101A 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

차량 운행 중 배기 온도를
남기는 배기가스 온도 키트

MadgeTech ETR101A 배기가스 온도 프로파일링 키트

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech ETR101A는 TC101A 열전대 로거를 방수 케이스에 담고 K형 열전대를 배기 흐름에 꽂는 배기가스 온도 프로파일링 키트(Exhaust Gas Temperature Profiling Kit)로, -260~+899 °C 배기 온도를 차량 운행 중에 기록해 DPF(디젤 미립자 필터) 선정 근거를 확보합니다.

메모리 1,032,192개 측정값을 순환 저장하고 배터리는 10년(일반) 수명이어서 장시간 운행 시험에도 데이터가 끊기지 않으며, 키트 전체 무게가 425 g으로 가벼워 배기관 근처에 부담 없이 장착합니다. 조립이 끝난 상태로 구성된 이 키트는 (주)테솔이 국내에 공식 공급합니다.

-260 ~ +899 °C

K형 열전대 채널 측정 범위

1,032,192개

순환 저장 측정값 용량

10년

교체형 리튬 배터리 수명(일반)

425 g

키트 전체 무게

특징

배기 온도 시험에
맞춘 구성

핵심 특징	현장에서 달라지는 점
K형 열전대 채널	-260~+899 °C를 0.1 °C 단위로 기록해 저부하 구간부터 고부하 배기 온도까지 한 번에 확보합니다.
냉접점 자동 보상	열전대 냉접점 온도를 로거가 보상하므로 케이스 내부 온도가 변해도 값이 맞춰집니다.
내부 채널 병행 기록	로거 내부 온도와 열전대 값을 함께 기록해 케이스 환경과 배기 온도를 비교합니다.
방수 케이스	로거를 차량 배기관 근처의 물과 먼지로부터 보호해 시험 중 고장 위험을 낮춥니다.
버튼 시작·정지, 지연 시작	버튼으로 기록을 여러 번 시작 · 정지하고 최대 18개월 뒤로 시작 시점을 예약해 운행 일정에 맞춥니다.
LED 경보 표시	상한 · 하한 경보와 누적 지연을 LED로 알려 시험 중 이상 온도를 현장에서 알아봅니다.

장착 절차

프로그래밍부터
다운로드까지

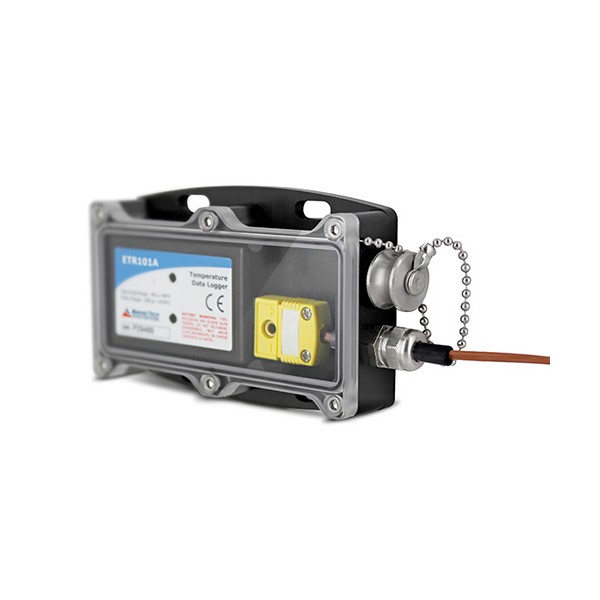

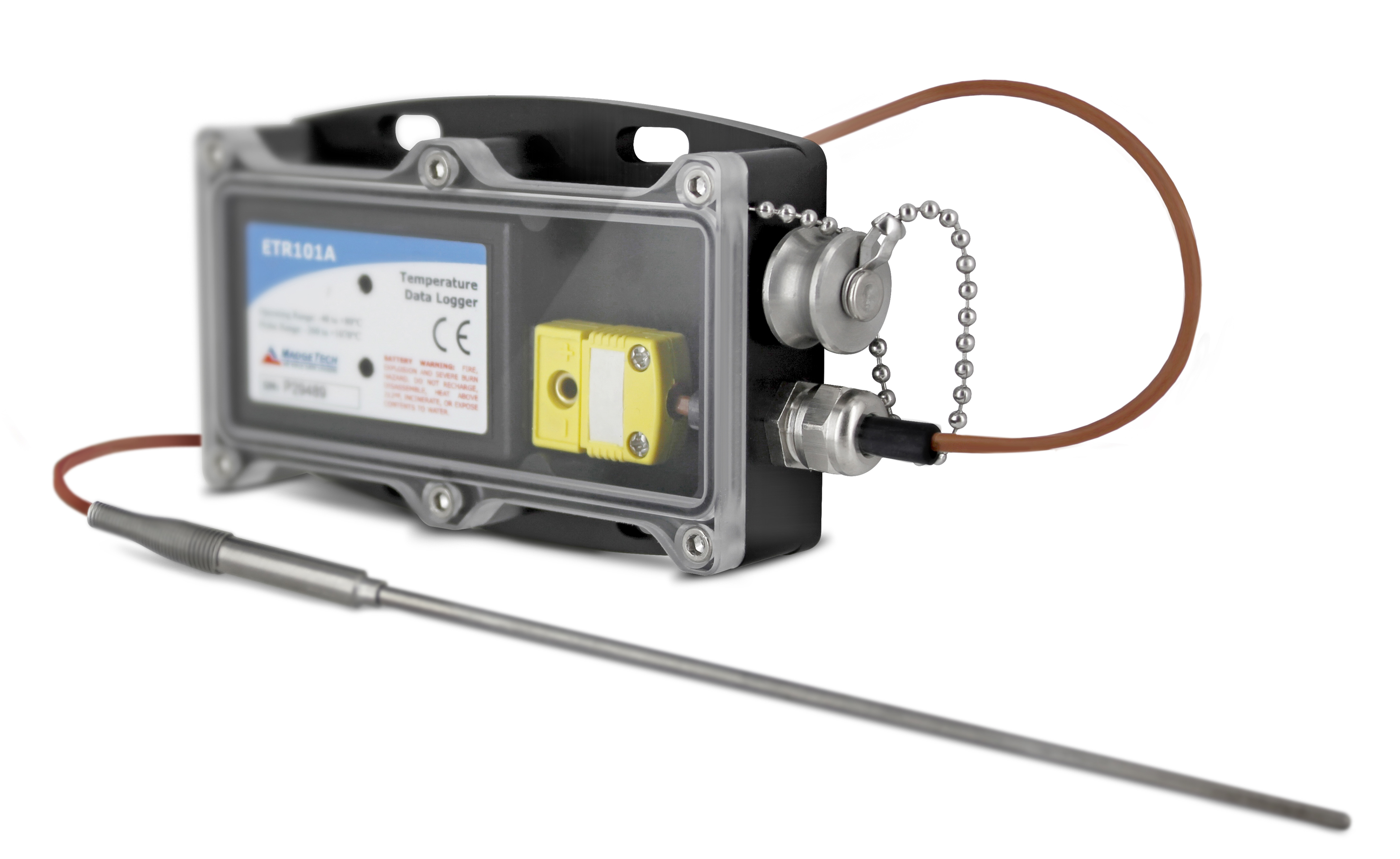

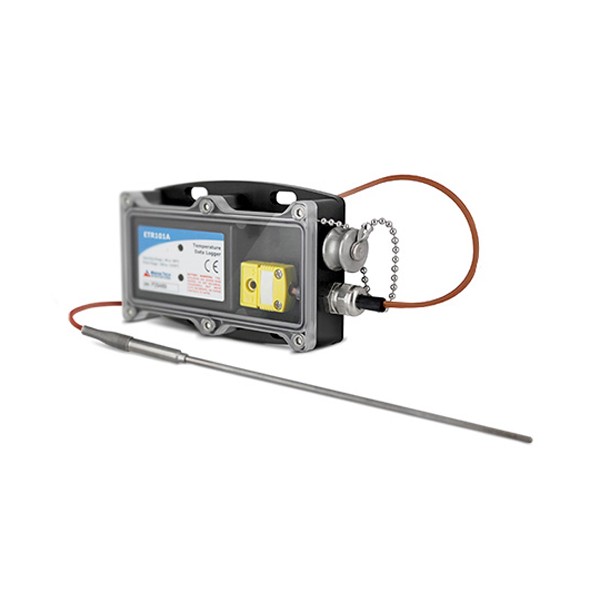

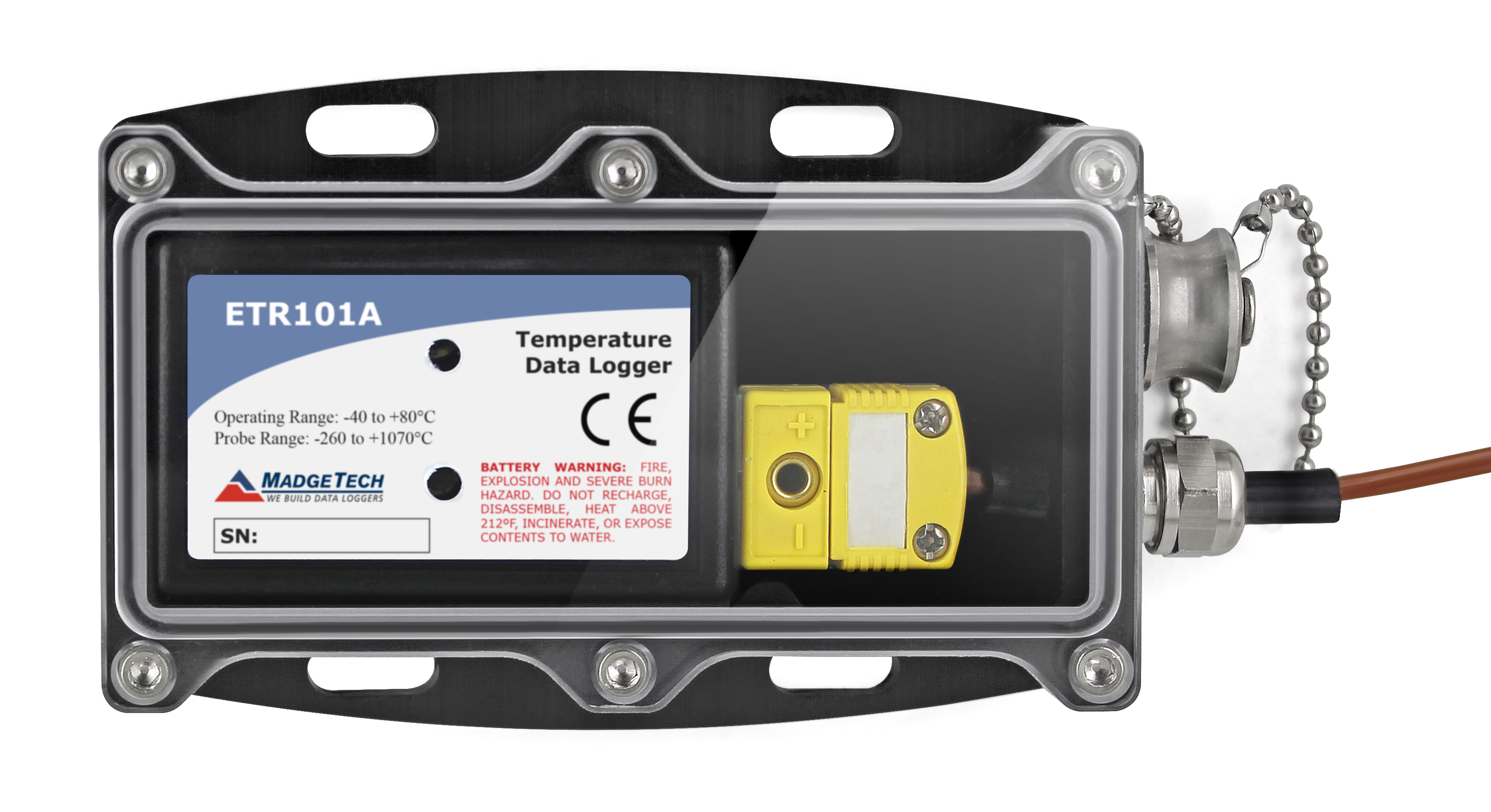

MadgeTech ETR101A - 열전대 프로브를 연결한 ETR101A

설정, 장착, 회수의 순서

먼저 MadgeTech 4로 로거를 프로그래밍하고, 방수 케이스에 넣어 배기관 근처에 고정한 뒤 열전대 프로브를 배기 흐름에 삽입합니다. 시험이 끝나면 IFC200으로 로거를 PC에 연결해 기록을 내려받습니다. 배기관 연결용 1/4 in NPT 커플러와 압축 피팅은 별도 구매 품목입니다.

정확도 기준

로거 정확도와
열전대 허용차

±0.5 °C는 로거가 열전대 신호를 읽는 정확도이며 K형 열전대 자체의 허용차는 별도로 더해집니다. 높은 온도에서 시스템 전체의 불확도를 계산할 때는 열전대 등급의 허용차를 함께 반영하세요. 열전대 허용차까지 반영해야 DPF 선정 근거 자료의 신뢰도가 확보됩니다.

교정 관리

로거 교정과
점검 주기

운행 시험마다 고온 배기 환경에 노출되므로 시험 시즌 전후로 로거의 교정 상태를 확인해 두면 기록 이력의 신뢰도를 유지합니다. 정기 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

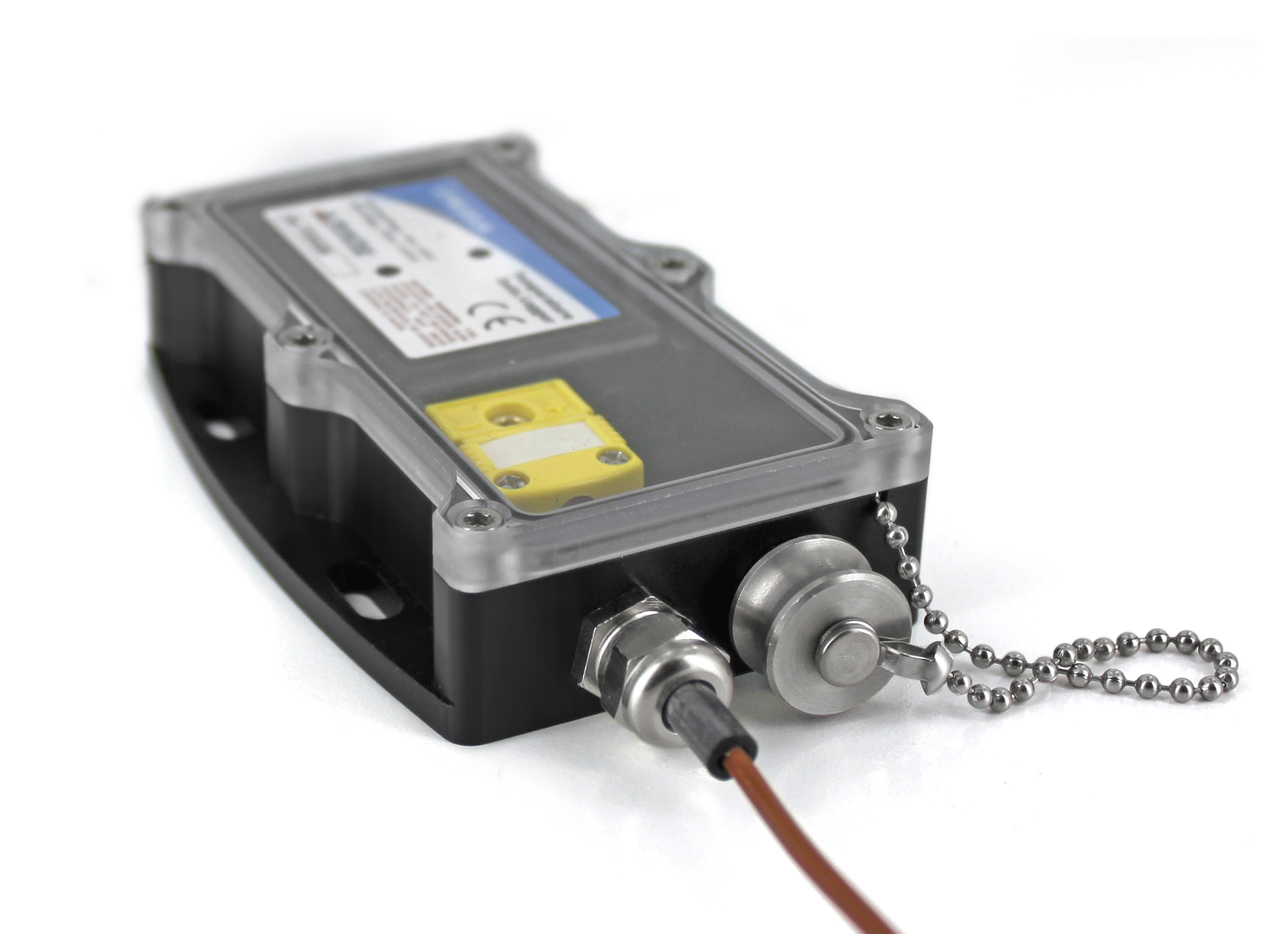

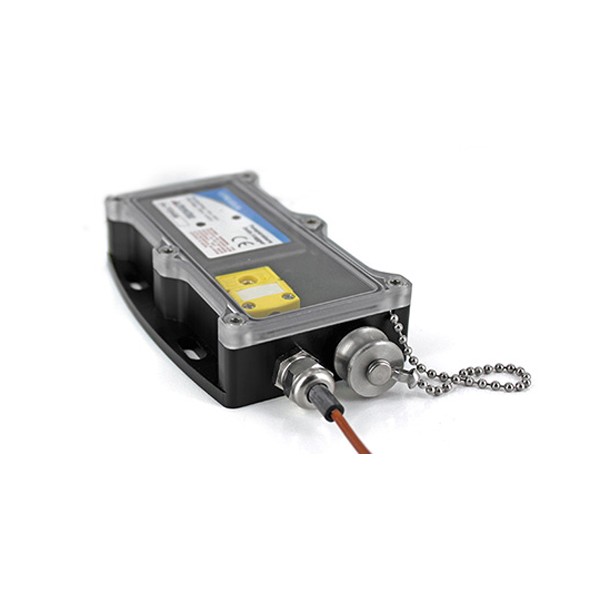

열전대 커넥터와 체인 캡이 달린 방수 케이스

사용 방법

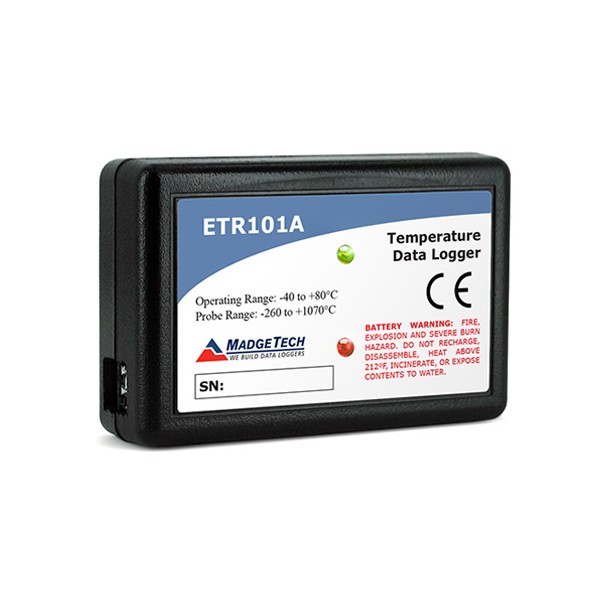

ETR101A 배기가스 키트
TC101A 프로그래밍과 회수 순서

ETR101A 키트의 TC101A 로거는 IFC200 USB 인터페이스로 PC에 연결해 MadgeTech 4로 프로그래밍하고 기록을 내려받습니다. 기록은 그래프와 표로 정리합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
IFC200	TC101A와 PC를 잇는 USB 인터페이스(키트 포함)
MadgeTech USB Drivers	IFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3	IFC200로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	로거를 방수 케이스에 넣어 배기관 근처에 고정하고 K형 열전대 프로브를 배기 흐름에 넣으세요.
6	운행이나 시험 뒤 로거를 꺼내 IFC200에 연결하고 Stop, Download 순서로 기록을 받습니다.
7	받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

조립 키트 구성과
채널 사양

항목	사양
키트 구성	TC101A 로거, K형 열전대, IFC200 인터페이스, 방수 케이스, 육각 드라이버, MadgeTech 4 소프트웨어 · 1/4 in NPT 커플러 · 압축 피팅은 별도
채널	내부 1채널 · 원격(열전대) 1채널
내부 채널	-40 ~ +80 °C · 분해능 0.1 °C · 교정 정확도 ±0.25 °C · 반도체 센서
열전대 채널 (K형)	-260 ~ +899 °C · 분해능 0.1 °C · ±0.5 °C (로거 측정, 열전대 허용차 제외) · 냉접점 자동 보상
메모리 · 측정 속도	1,032,192 측정값, 순환 저장 · 1초 ~ 24시간마다
배터리	3.6 V 리튬, 교체형, 10년 (일반)
동작 환경	-20 ~ +80 °C, 0 ~ 100 % RH
프로브	6 in × 1/8 in (153 × 3.2 mm), 24 게이지 선 30 in (762 mm)
크기 · 무게	로거 36 × 56 × 16 mm, 방수 케이스 87 × 73 × 27 mm, 키트 425 g
로거 재질	ABS 플라스틱
시작 · 정지 · 경보	즉시, 지연 (최대 18개월), 버튼 다중 시작 · 정지 · 상 · 하한 경보와 누적 지연 (LED)
LED 표시	빨강 · 초록
인터페이스 · 소프트웨어	IFC200 USB · MadgeTech 4
보레이트	115,200

활용 분야

배기 온도 자료가
필요한 현장

트럭 · 버스 — 운행 중 배기관 온도 변화를 기록해 노선별 부하 특성을 파악합니다.
건설 장비 — 굴착기와 로더 같은 장비의 작업 사이클별 배기 온도를 측정합니다.
DPF 선정 — 기록한 온도 이력으로 재생 조건에 맞는 DPF 사양을 고릅니다.
배기 시스템 설계 — 실제 배기 온도 자료를 설계 검토 근거로 활용합니다.

선택 가이드

측정 대상별
권장 장비

이럴 때 (측정 조건)	권장 모델	선택 이유
배기 온도 이력을 기록해 DPF를 고를 때	ETR101A	K형 열전대와 방수 케이스가 조립된 배기 전용 키트입니다.
프로브를 용기에 고정해 온도를 측정할 때	HiTemp140-CF	용기 고정용 피팅 구성의 고온 온도 로거입니다.
pH와 온도를 함께 기록할 때	MadgeTech pHTemp2000	pH 전극 입력과 RTD 온도 입력을 한 대에서 처리합니다.

구성·옵션

구성품과
별매 부품

구성품 — TC101A 로거, K형 열전대, IFC200, 방수 케이스, 육각 드라이버, MadgeTech 4.
별매 — 1/4 in NPT 커플러, 압축 피팅.
프로브 — 6 in × 1/8 in, 24 게이지 선 30 in.

ETR101A와 함께 보는
고온 로거

ETR101A에 배기관 장착용 연결 부품이 포함됩니까?
포함되지 않습니다. 1/4 in NPT 커플러와 압축 피팅은 별매이므로 배기관 구경에 맞춰 함께 준비하세요.
ETR101A의 ±0.5 °C가 시스템 전체 정확도입니까?
아닙니다, 로거의 측정 정확도입니다. K형 열전대의 허용차가 별도로 더해지므로 높은 온도에서는 열전대 등급까지 반영해 계산하세요.
ETR101A 기록은 어떻게 시작합니까?
MadgeTech 4로 시작 시각을 미리 설정하거나 로거의 버튼으로 바로 시작합니다. 지연 시작은 최대 18개월까지 지정합니다.
ETR101A 데이터는 어떻게 내려받습니까?
IFC200 USB 인터페이스로 PC에 연결해 MadgeTech 4로 내려받습니다. 내려받은 기록은 그래프와 표로 정리해 DPF 선정 자료에 첨부하세요.
ETR101A 배기가스 키트는 국내 어디에 주문 문의를 합니까?
MadgeTech를 국내에 공식 공급하는 (주)테솔에 문의하세요. 시험할 차량의 종류와 기록 기간, 배기관 구경을 알려 주시면 NPT 커플러와 압축 피팅 같은 장착 부품까지 검토해 견적을 안내해 드립니다.
