MadgeTech LCS140 Lethality Compliance System 건구·습구 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

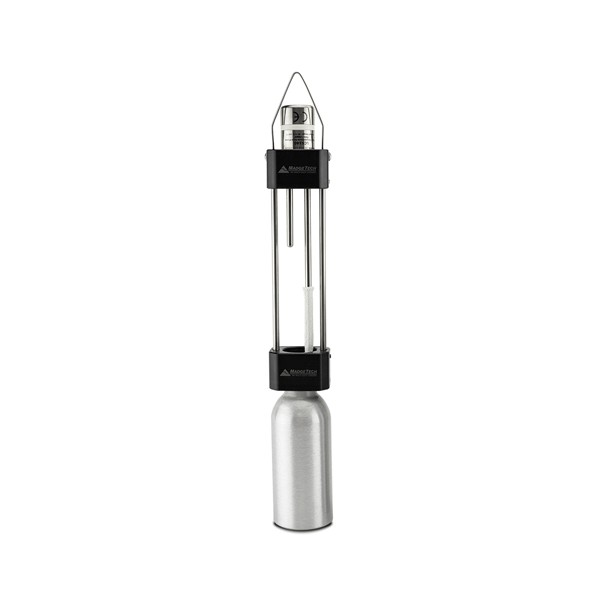

MadgeTech LCS140은 단단한 RTD 프로브 2개로 건구와 습구 온도를 동시에 기록해 상대습도를 구하는 건구·습구 온도 데이터로거(Wet-Bulb/Dry-Bulb Logger)로, -40 ~ +140 °C의 훈연실과 조리 오븐, 건조 가마의 습도 조건을 확인합니다.

용량식 습도 센서를 쓰기 어려운 고온 환경에서도 두 온도 값의 차이로 습도를 계산하므로 센서 열화를 걱정할 필요가 없고, 로거 본체는 IP68이라 증기가 많은 공간에서도 견딥니다. 증류수 병과 습구 양말까지 갖춘 이 키트는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

전 측정 범위 교정 정확도

0.01 °C

온도 분해능

32,767개

메모리 기록 개수

IP68

로거 보호 등급

특징

두 온도로
습도를 구하는 구조

핵심 특징	현장에서 달라지는 점
건구·습구 2채널	두 RTD의 온도 차로 상대습도를 구하므로 고온에서 센서가 손상되는 문제를 피합니다.
고온 직접 측정	+140 °C에 이르는 훈연실과 조리 오븐처럼 습도계를 넣기 어려운 온도 대역을 직접 측정합니다.
±0.1 °C, 0.01 °C 분해능	건구와 습구의 작은 온도 차이도 놓치지 않아 계산된 습도의 신뢰도가 높아집니다.
IP68 로거 본체	증기와 응축수가 많은 공정실에서도 본체 보호가 유지됩니다.
즉시·지연 시작	공정 시작 시점에 맞춰 최대 18개월 뒤까지 기록 시작을 예약합니다.
MadgeTech 4 계산	그래프와 표로 기록을 보며 소프트웨어가 습도를 엔지니어링 단위로 환산합니다.

습도 산출

건습구 방식의
습도 계산 원리

LCS140의 습도 값은 로거가 직접 측정하지 않습니다. 건구 프로브는 공기 온도를, 양말을 씌운 습구 프로브는 증발 냉각으로 낮아진 온도를 측정하고, MadgeTech 4 소프트웨어가 두 값으로 상대습도를 계산합니다.

습구 양말은 증류수로 적셔 사용하며 저장 병에는 증류수만 넣습니다. 양말은 소모품이므로 6개 묶음으로 따로 주문해 교체하세요.

키트 구성과 교체 소모품

키트에는 LCS140 이중 프로브 로거와 알루미늄 리저버 병, 습구 양말 6개, 걸이가 들어가며 IFC400 인터페이스는 별매입니다. 양말 6개 묶음, 4 oz·8 oz 알루미늄 병, 걸이는 각각 별도 품번으로 추가 주문합니다.

사용 방법

LCS140 건구·습구 로거
IFC400 연결과 습도 환산 확인

LCS140은 IFC400 또는 6포트 IFC406 도킹 스테이션(별매)으로 PC에 연결해 MadgeTech 4에서 설정하고 기록을 받습니다. 소프트웨어가 건구·습구 기록을 그래프와 표로 보여 주고 습도를 엔지니어링 단위로 환산합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	시작·정지·다운로드, 그래프·표, 습도 환산
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400	로거 1대를 올리는 USB 도킹 스테이션(별매)
IFC406	여러 대를 함께 올리는 6포트 도킹 스테이션(별매)

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3	로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	키트의 습구 양말과 증류수 저장 병을 갖춘 로거를 걸이에 걸어 측정 위치에 두세요.
6	회수한 로거를 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받습니다.

IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

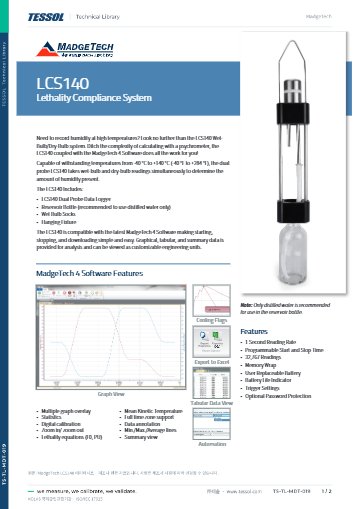

사양

LCS140
전체 사양

항목	사양
센서	단단한 RTD 프로브 2개: 건구 · 양말을 씌운 5 in 습구
측정 범위	-40 ~ +140 °C (-40 ~ +284 °F)
교정 정확도	±0.1 °C (±0.18 °F)
분해능	0.01 °C (0.02 °F)
메모리	32,767개 (트리거 설정 모드 16,383개, 트리거는 채널 1만) · 랩 지원
기록 간격	1초 ~ 24시간마다 1회
트리거 설정	상한·하한, 2단계 시작·정지 트리거, 트리거 후 기록 개수 지정
시작 · 정지	즉시 또는 최대 18개월 지연 시작 · 수동 또는 지정 시간 정지
암호 보호	선택 (설정 변경만 제한)
교정	소프트웨어 디지털 교정 · 교정 날짜 자동 기록
배터리	3.6 V 고온용 리튬(교체품 ER14250-01), 사용자 교체 · 25 °C, 1분 간격 일반 1년
시간 정확도	25 °C 월 1분 · 140 °C 월 ±20분
데이터 형식	날짜·시간 기록, °C · °F · °R · K
보호 등급	IP68 (로거)
컴퓨터 연결	IFC400 또는 IFC406 USB 도킹 스테이션 필요, 125,000 baud
소프트웨어	MadgeTech 4 Standard 4.2.19.0 이상 / Secure 4.2.18.0 이상, Windows XP SP3 이상
사용 환경	-40 ~ +140 °C · 0 ~ 100 %RH · 0.002 ~ 100 PSIA
크기 · 무게	356 × 44 × 30 mm · 221 g
재질	316 스테인리스, Radel
인증	CE
주문 번호	LCS140 키트 902168-00 · 로거 902229-00 · 걸이 902230-00 · 4 oz 알루미늄 병 902231-00 · 8 oz 알루미늄 병 902308-00 · 양말 6개 묶음 902232-00 · IFC400 900319-00 · 교체 배터리 900097-00

활용 분야

고온 다습 공정의
습도 확인

훈연실 — 훈연 공정의 온도와 상대습도를 함께 기록합니다.
조리 오븐 — 오븐 안에서 습도가 변하는 과정을 시간순으로 남깁니다.
건조 가마 — 가마 안 온도와 습도 변화를 확인합니다.
가열 공정 — 가열 단계마다 습도 조건을 같이 기록합니다.

선택 가이드

측정 항목별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
고온 공간의 상대습도가 필요할 때	LCS140	건구·습구 프로브 2개로 습도를 계산합니다.
온도만 기록하고 프로브를 교체할 때	HiTemp140-M12	M12 커넥터로 RTD 프로브를 교체합니다.
휘어지는 프로브로 온도만 측정할 때	HiTemp140-PT	확장 범위 Pt100 프로브 구성입니다.

구성·옵션

키트 구성과
별도 주문 품목

키트 — LCS140 이중 프로브 로거, 알루미늄 리저버 병, 습구 양말 6개, 걸이. IFC400은 별매입니다.

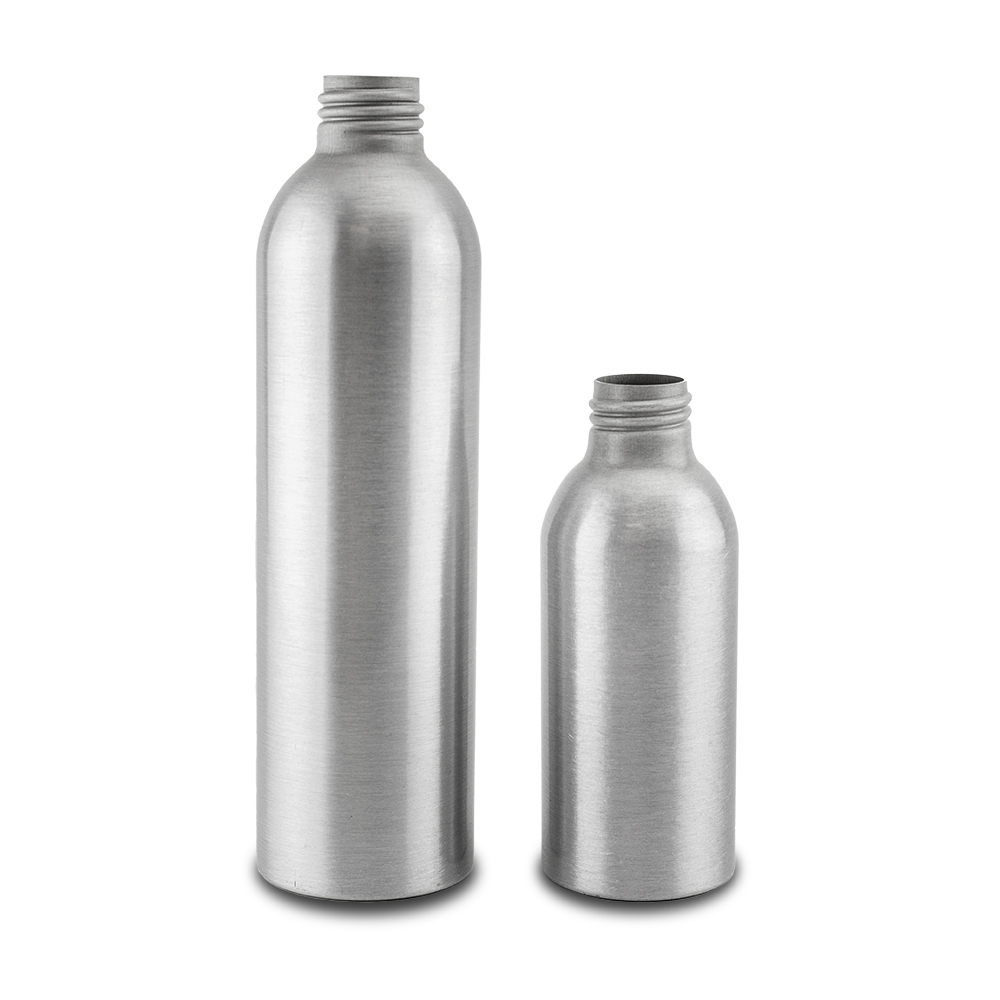

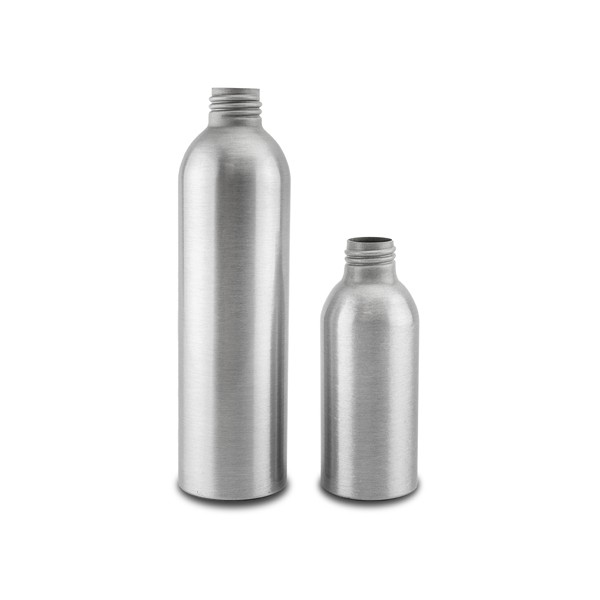

별도 주문 — 습구 양말 6개 묶음(902232-00), 4 oz 알루미늄 병(902231-00) · 8 oz 알루미늄 병(902308-00), 걸이(902230-00).
도킹 스테이션 — IFC400 또는 6포트 IFC406.

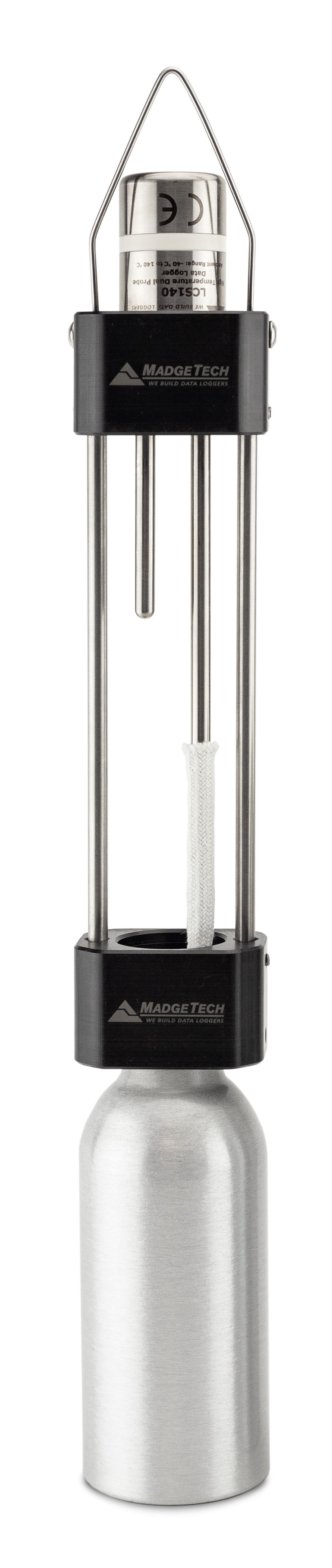

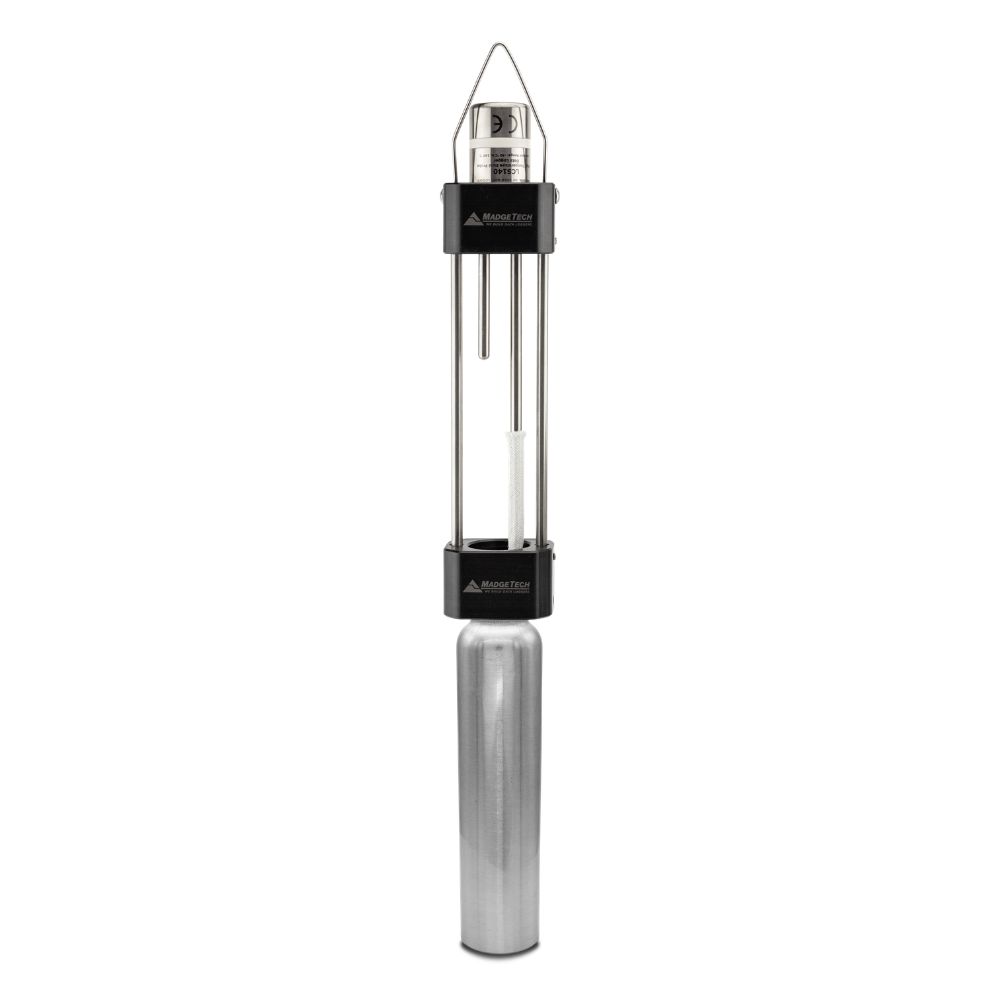

병에 거치한 LCS140 건구·습구 프로브

온도 감시

두 프로브를
함께 교정

건습구 습도의 정확도는 두 프로브의 온도 정확도에 좌우됩니다. 건구와 습구 프로브를 함께 교정하면 계산된 습도의 신뢰도가 유지됩니다. 교정 일정과 방법은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

LCS140과 함께 보는
MadgeTech 로거

LCS140 키트에 무엇이 들어 있습니까?
LCS140 로거, 알루미늄 리저버 병, 습구 양말 6개, 걸이가 들어 있습니다. IFC400 인터페이스는 별매입니다. 소모품은 별도 품번으로 추가 주문합니다.
LCS140은 습도 값을 로거가 직접 측정합니까?
아니요, 두 온도 값으로 MadgeTech 4 소프트웨어가 계산합니다. 로거는 건구와 습구 온도를 기록합니다.
LCS140 습구에는 어떤 물을 사용합니까?
증류수만 사용합니다. 저장 병에는 증류수만 채우세요.
LCS140은 21 CFR Part 11 환경에서 사용할 수 있습니까?
네, MadgeTech 4 Secure 4.2.18.0 이상과 호환됩니다. 이 소프트웨어가 전자기록 요건에 대응하는 기능을 지원합니다.
LCS140 건습구 키트는 국내 어디에 문의하면 됩니까?
국내 공식 공급사인 (주)테솔에 문의하시면 됩니다. 공정 온도와 측정 위치, 필요한 키트 수량을 알려 주시면 소모품과 도킹 스테이션 구성을 포함한 견적을 안내해 드립니다.
