MSR145 데이터로거

MSR145 데이터로거

MODEL
MSR145
브랜드
MSR
제품 자료
제품문의 구매하기

여러 대의 로거를 한 대로
줄이는 소형 다기능 데이터로거

MSR MSR145 소형 다기능 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR MSR145는 온도·습도·기압·가속도·조도 중 최대 5개 항목을 동시에 기록하는 소형 다기능 데이터로거(Multi-sensor Logger)입니다. 가속도를 최대 50/s로 기록하고, K형 열전대·액체 압력·스트레인 게이지 입력까지 한 대로 받습니다.

온도, 습도, 압력을 따로 기록하던 여러 대의 로거를 한 대로 줄입니다. 메모리는 2,000,000 측정값 이상이며 microSD 슬롯을 더하면 10억 측정값 이상으로 늘어납니다. 센서와 하우징은 조합해 고를 수 있으며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

5개

동시 측정 항목

50/s

3축 가속도 최대 측정 속도

−200…+1350 °C

K형 열전대 커넥터 입력 범위

최대 2년

배터리·측정 속도에 따른 기록 기간

특징

센서 조합으로
범용 로거를 구성

핵심 특징현장에서 달라지는 점
5개 항목 동시 측정온도·습도·기압·가속도·조도 중 필요한 항목만 골라 로거 대수와 설치 지점을 줄입니다.
50/s 가속도 기록3축 가속도를 빠르게 저장해 포장 운송 중 충격을 온습도와 같은 시간축에서 해석합니다.
K형 열전대 커넥터열전대를 직접 꽂아 −200…+1350 °C 범위를 측정하므로 별도 열전대 로거가 필요 없습니다.
액체 압력·변형률 입력기계 내부 액체 압력과 풀 브리지 스트레인 게이지 신호를 함께 기록해 시험 조건을 한 파일에 모읍니다.
아날로그 입력 4개12 bit 입력으로 외부 트랜스미터 신호를 받아 센서 범위를 넓힙니다.
IP67 하우징 선택봉입 하우징은 공기 중과 여러 액체 속에서 동작하므로 세척이나 침수가 있는 시험에 적합합니다.

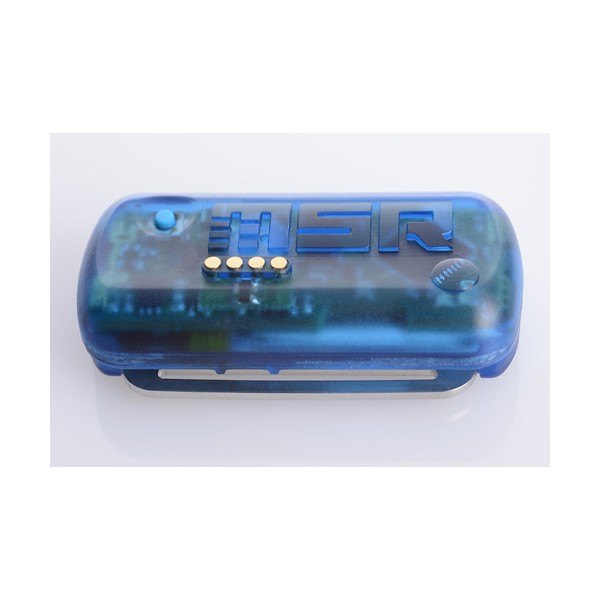

MSR145 - 투명 파란색 케이스의 소형 데이터로거 외형
투명 파란색 케이스의 소형 데이터로거 외형

센서 조합

측정 항목별
센서 선택 기준

온도는 내장 T9과 외장 FT9, 낮은 정확도 요구의 FT2를 구분해 고르고, 압력은 기압(10…2000 mbar abs. 또는 0…14 bar abs.)과 액체 압력(−1…3 bar rel.부터 0…1000 bar abs.)으로 나뉩니다. 액체 압력 센서는 스테인리스 AISI 316L과 Viton 70° Shore O링 재질이므로 접액 매체와 재질 적합성을 먼저 대조하세요.

열전대 커넥터의 범위는 센서를 제외한 로거 쪽 입력 범위입니다. 열전대 자체의 허용차는 선택한 열전대 규격에서 따로 확인하세요. 스트레인 게이지는 풀 브리지 방식이며 정격 출력은 1 mV/V, 브리지 전압은 3 V입니다.

용도별 하우징 5종

IP60 하우징은 145B15(27 × 16 × 53 mm, 약 20 g)와 145B7(39 × 23 × 72 mm, 약 56 g)이고, IP67 하우징은 145B4(20 × 14 × 62 mm, 약 18 g), 145B16(약 27 g), 145B8(약 64 g)입니다. 밀봉이 필요하면 IP67 하우징을, 소형·경량이 우선이면 IP60 하우징을 고르고 배터리는 230 mAh와 1000 mAh 중에서 선택할 수 있습니다.

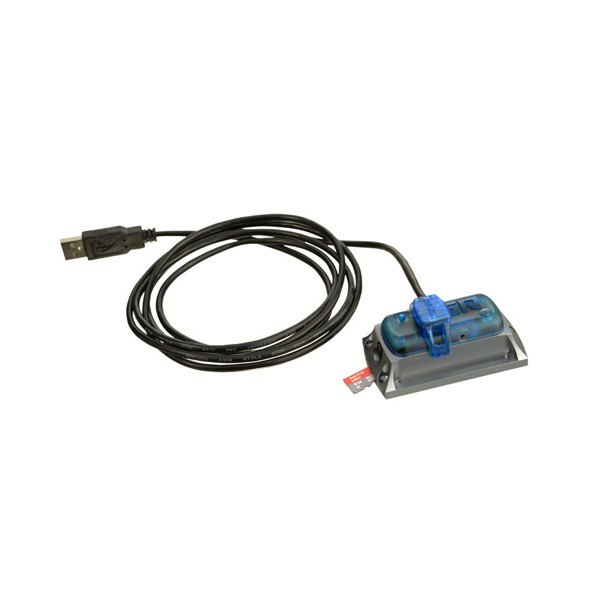

MSR145 - USB 케이블이 연결된 데이터로거와 거치 클립
USB 케이블이 연결된 데이터로거와 거치 클립

사용 방법

MSR145
PC 소프트웨어 설정과 판독 순서

MSR145는 USB로 PC에 연결해 MSR PC Software Pro(Windows 10 이상)나 기존 MSR PC Software(Windows 7 이상)로 설정하고 기록을 내려받습니다. 기존 MSR PC Software에서는 Setup으로 측정 간격을 정하고, Reader로 내려받은 기록을 Viewer에서 그래프로 확인합니다.

소프트웨어·도구하는 일
MSR PC Software Pro안내형 로거 설정, 설정 저장·재사용, 여러 로거 관리, 기록 데이터 관리와 내보내기
Setup (MSR PC Software)측정·저장 간격 t1과 센서별 기록 여부 설정, 기록 시작
Reader로거의 기록(Record)을 PC로 내려받아 측정 파일 생성
Viewer측정 파일을 그래프와 표로 분석하고 파일 메뉴에서 내보내기
CARD ReadermicroSD 카드에 저장된 측정 파일 읽기

처음 연결하는 순서

순서할 일
1msr.ch 지원 페이지에서 MSR PC 소프트웨어를 내려받아 설치 프로그램의 안내대로 설치하세요.
2MSR145를 USB 케이블로 PC에 연결하면 주황색 LED가 켜지며 배터리 충전이 시작됩니다.
3프로그램 선택 창에서 Setup을 더블클릭하고, 필요하면 로거가 연결된 PC 포트를 선택하세요.
4Main storage rate에 측정·저장 간격 t1을 입력하고, Sensors 항목에서 센서마다 t1 기록 또는 off를 정합니다.
5Start immediately를 선택하고 Write basic settings를 누르면 설정이 전송되며 기록이 시작되므로, 이후 USB 케이블을 분리해도 됩니다.
6측정이 끝나면 다시 USB로 연결해 Reader를 실행하고, 측정 종료를 확인한 뒤 내려받을 Record를 골라 OK를 누르세요.
7전송이 끝나면 Viewer가 자동으로 열리고, 그래프로 데이터를 분석한 뒤 파일 메뉴에서 내보낼 수 있습니다.

Write basic settings로 설정을 쓸 때 PC의 시각이 로거로 함께 전송되므로, 설정 전에 PC 시계를 맞춰 두세요. USB 통신이 되지 않으면 msr.ch FAQ에 있는 USB 드라이버를 다시 설치하고, 그래도 안 되면 USB 허브를 거쳐 연결해 보세요. Linux 환경이나 다른 프로그램에서 자동으로 판독하려면 데이터로거용 명령행 프로그램(CLI, N10170, MSR145 펌웨어 6.18 이상)을 별도로 검토하세요.

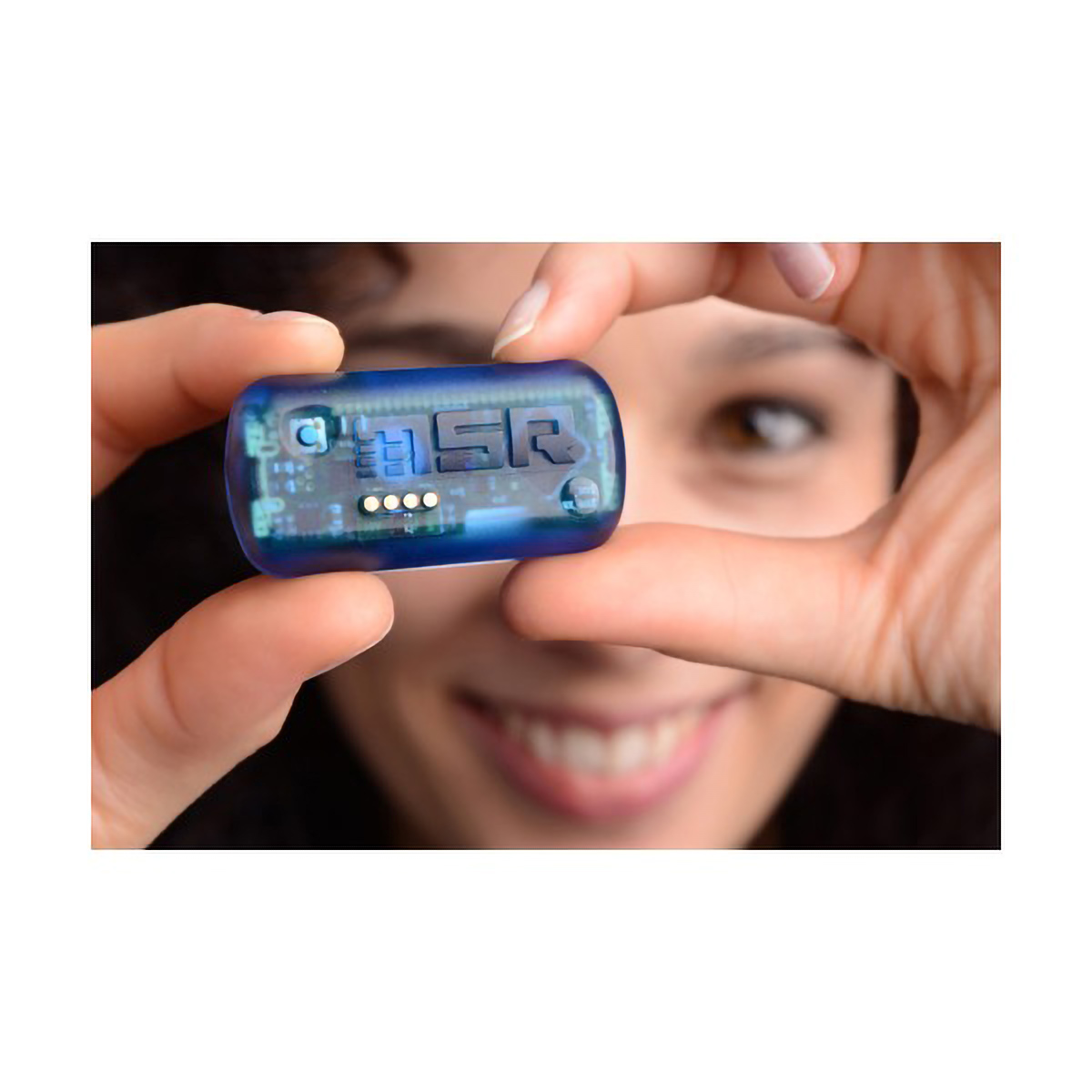

MSR145 - 손가락 사이에 쥘 수 있는 초소형 데이터로거 크기
손가락 사이에 쥘 수 있는 초소형 데이터로거 크기

사양

센서별 범위와
하우징 사양

항목범위 · 정확도
온도 (T9 / FT9)내장 −20…+65 °C, 외장 −40…+125 °C · ±0.1 °C (−25…+55 °C), ±0.3 °C (−40…+125 °C)
외장 온도 (FT2)−55…+125 °C, ±0.5 °C (−10…+65 °C), ±2 °C
K형 열전대 커넥터−200…+1350 °C (센서 제외)
습도 (H3 / FH3)0…100 % RH, ±2 % RH (10…80 %, +25 °C), ±3 % RH (80…100 %, +25 °C)
기압10…2000 mbar abs. ±2 mbar (750…1100 mbar, +25 °C) 또는 0…14 bar abs. ±50 mbar (1…10 bar, +25 °C)
액체 압력−1…3 bar rel. ±30 mbar, 0…3 bar abs. ±30 mbar, 0…30 bar abs. ±0.3 bar, 0…400 bar abs. ±4 bar, 0…1000 bar abs. ±10 bar (±1 % FS)
가속도 (+25 °C)3축 ±15 g, 50/s · ±0.15 g (0…5 g), ±0.25 g (5…10 g), ±0.45 g (10…15 g), Fast Peak (1 kHz) 옵션
조도 (L3)0…83 000 lx, 최대 감도 550 nm
스트레인 게이지풀 브리지, 정격 출력 1 mV/V, 브리지 전압 3 V
아날로그 입력4개(12 bit), 0…20 mA, 4…20 mA, 0…3.0 V, 0…5.0 V, 0…10.0 V, 0…12.0 V, 0…24.0 V, 0…36.0 V, 0…48.0 V 중 선택
제어 단자경보 출력, 기록 시작/정지 입력, 3 V 출력
메모리2,000,000 측정값 이상 · microSD 슬롯 N10006 사용 시 10억 이상(B7 / B8, IP60이 됨)
측정 속도가속도 최대 50/s, 기록 기간 배터리·속도에 따라 최대 2년
액체 압력 재질스테인리스 AISI 316L, Viton 70° Shore O링
IP60 하우징145B15 27 × 16 × 53 mm, 약 20 g, 230 mAh · 145B7 39 × 23 × 72 mm, 약 56 g, 1000 mAh · PC, 비봉입, 공기

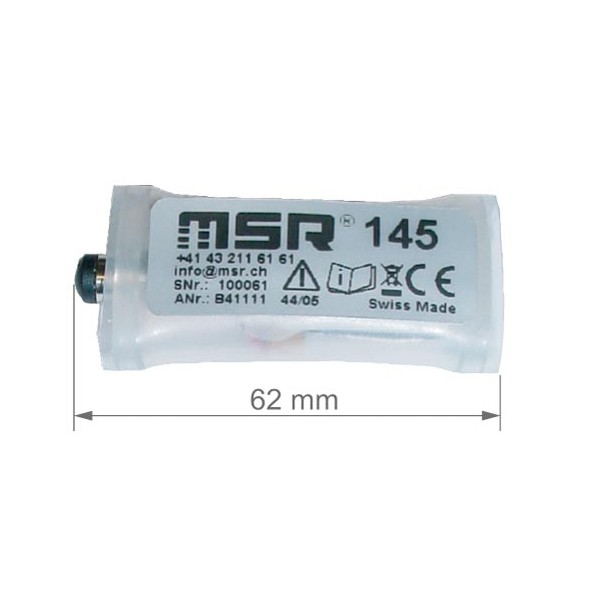

IP67 하우징145B4 20 × 14 × 62 mm, 약 18 g, 실리콘 튜브 230 mAh · 145B16 27 × 16 × 53 mm, 약 27 g, 230 mAh · 145B8 39 × 23 × 72 mm, 약 64 g, 1000 mAh · 봉입, 공기 및 여러 액체
전력 공급리튬 폴리머 배터리, USB 연결로 충전
소프트웨어MSR PC Software Pro (무료, Windows 10 이상)
동작 온도−20…+65 °C
버튼북마크 설정 · 기록 시작 · 중지
LED 표시파란색 기록 · 빨간색 알람 · 노란색 배터리 충전
인터페이스USB · microSD 카드
외장 센서 케이블0.20 / 1.00 / 1.60 m
저장 조건+5…+45 °C(배터리 보관 이상 온도), 10…95 % 상대습도, 결로 없음
환경 규격EU RoHS · WEEE

활용 분야

여러 항목을 함께
기록하는 현장

  • 포장·운송 연구 — 가속도와 온습도를 함께 기록해 운송 조건을 분석합니다.
  • 기계 내부 측정 — 액체 압력과 변형률을 같은 시간축에 기록합니다.
  • 연구개발 시험 — 여러 측정 항목을 한 대로 수집해 시험 장비를 줄입니다.
  • 건축 물리 — 온도·습도·조도를 함께 측정해 실내 환경을 평가합니다.

선택 가이드

데이터 수신 방식과
입력별 선택

이럴 때권장 모델선택 이유
USB로 PC에 옮기면 충분하고 센서를 자유롭게 고를 때MSR145센서 5종과 열전대·압력·아날로그 입력을 구성합니다.
앱과 Bluetooth로 값을 바로 받을 때MSR145WDBluetooth 모델로 스마트폰 연동을 지원합니다.
플러그인 온습도 센서 여러 개를 쓸 때MSR147WD교정 데이터를 담은 센서 5개를 연결합니다.
데이터를 WiFi로 서버에 올릴 때MSR147W2DLocalCloud 또는 SmartCloud로 전송합니다.

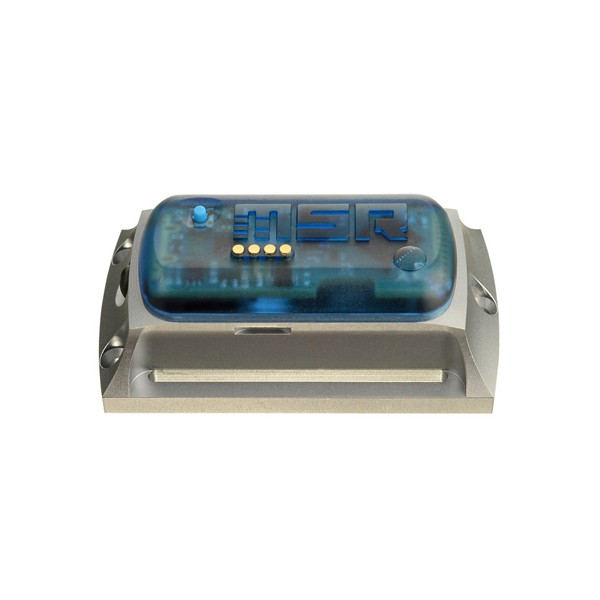

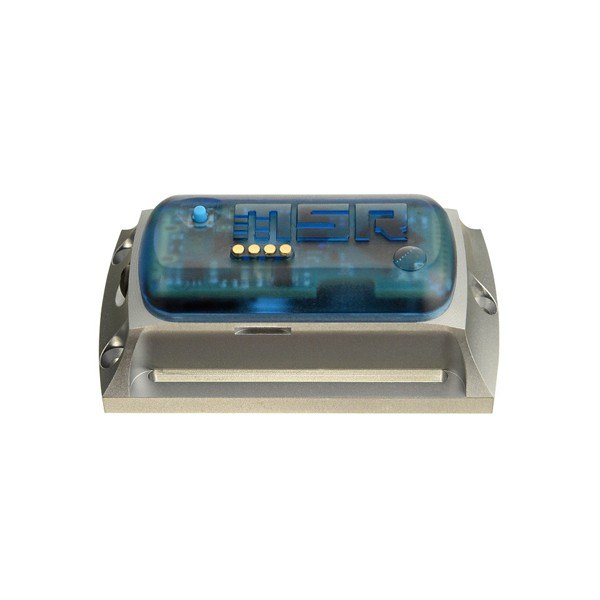

MSR145 - 거치 브래킷에 장착된 데이터로거 모습
거치 브래킷에 장착된 데이터로거 모습

구성·옵션

하우징과
확장 옵션

  • IP60 하우징 145B15 · 145B7 — 비봉입 구조로 공기 중에 사용합니다.
  • IP67 하우징 145B4 · 145B16 · 145B8 — 봉입 구조로 공기와 여러 액체에서 사용합니다.
  • MSR PC Software Pro — 무료로 제공되며 Windows 10 이상에서 동작합니다.
  • microSD 카드 슬롯 N10006 — 장착 시 보호 등급이 IP60이 됩니다.
